北京某医院住院楼空调图纸
图纸描述

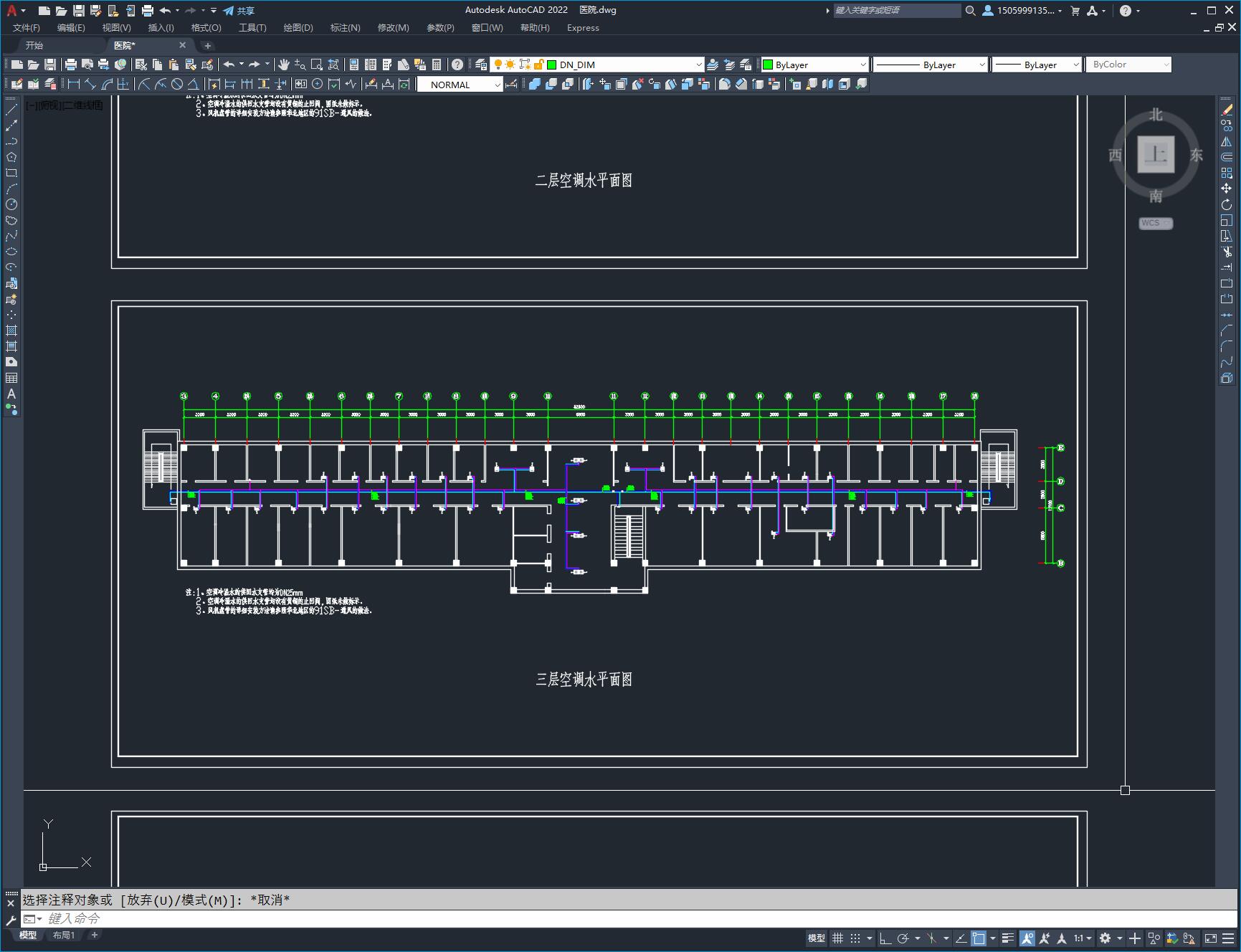

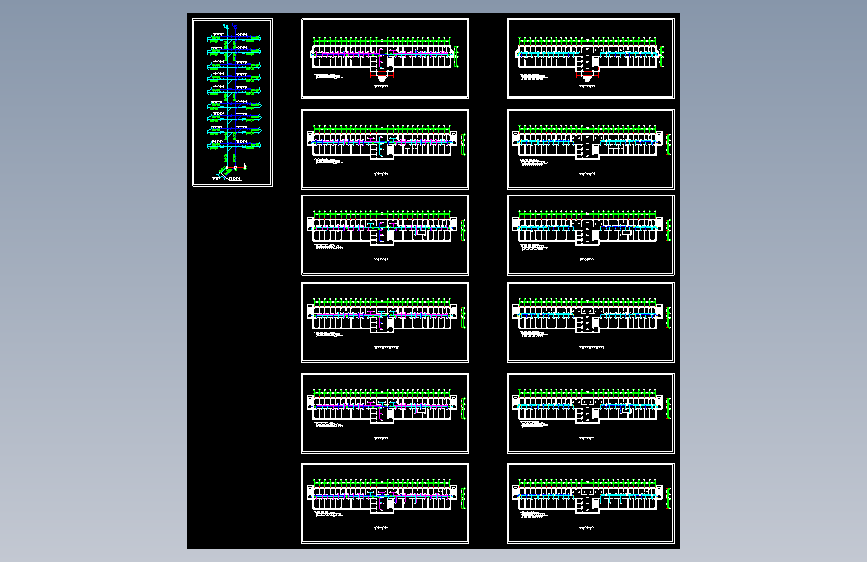

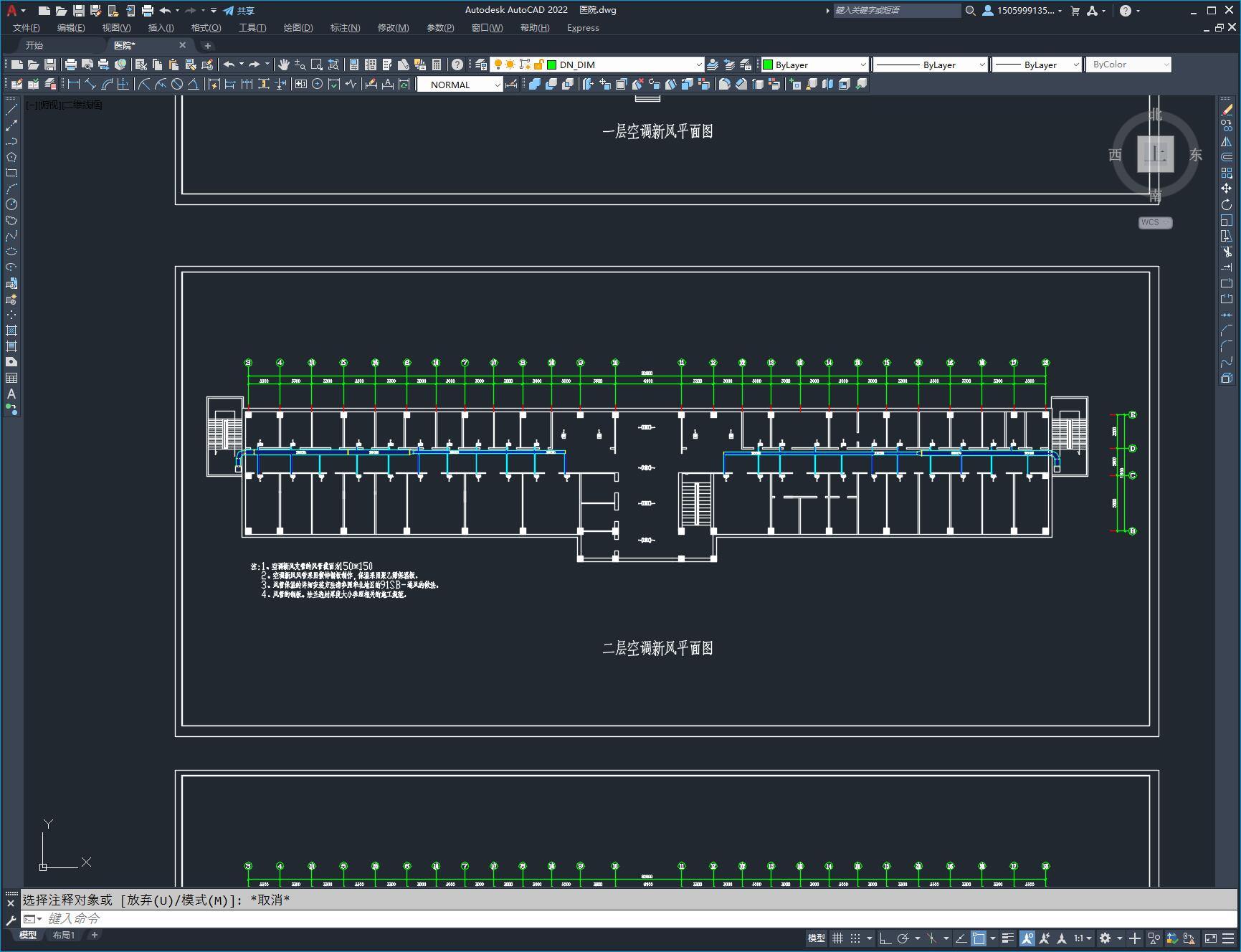

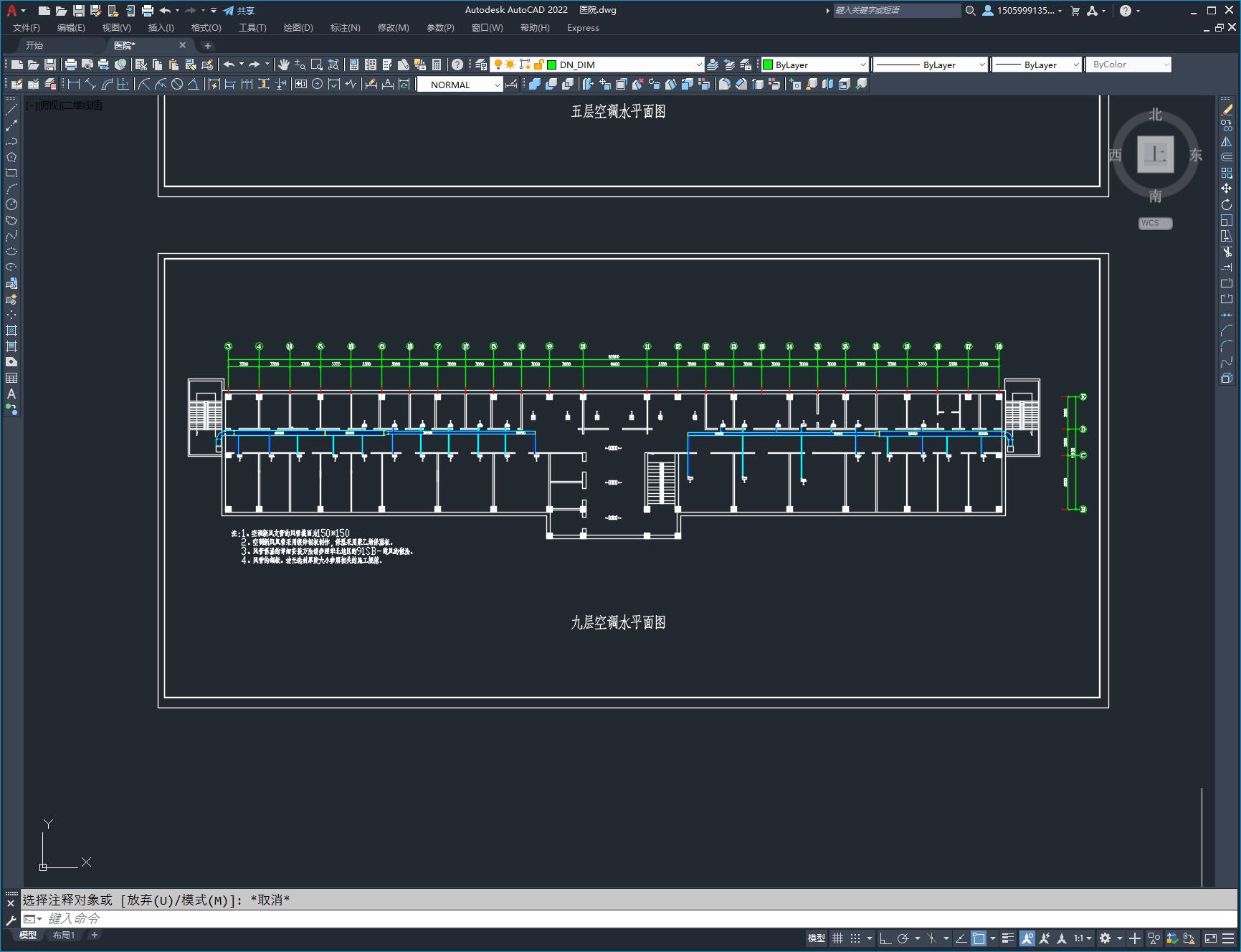

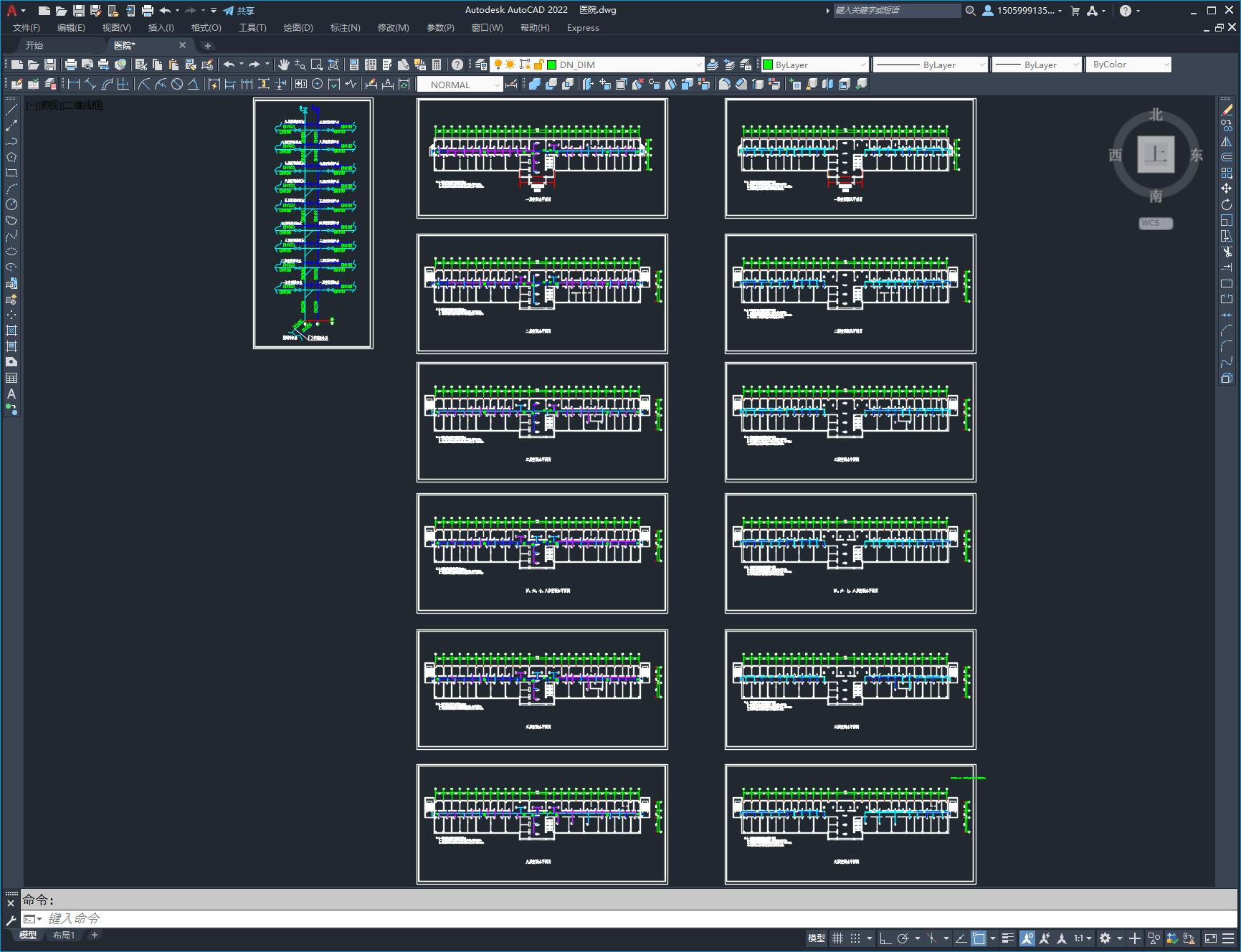

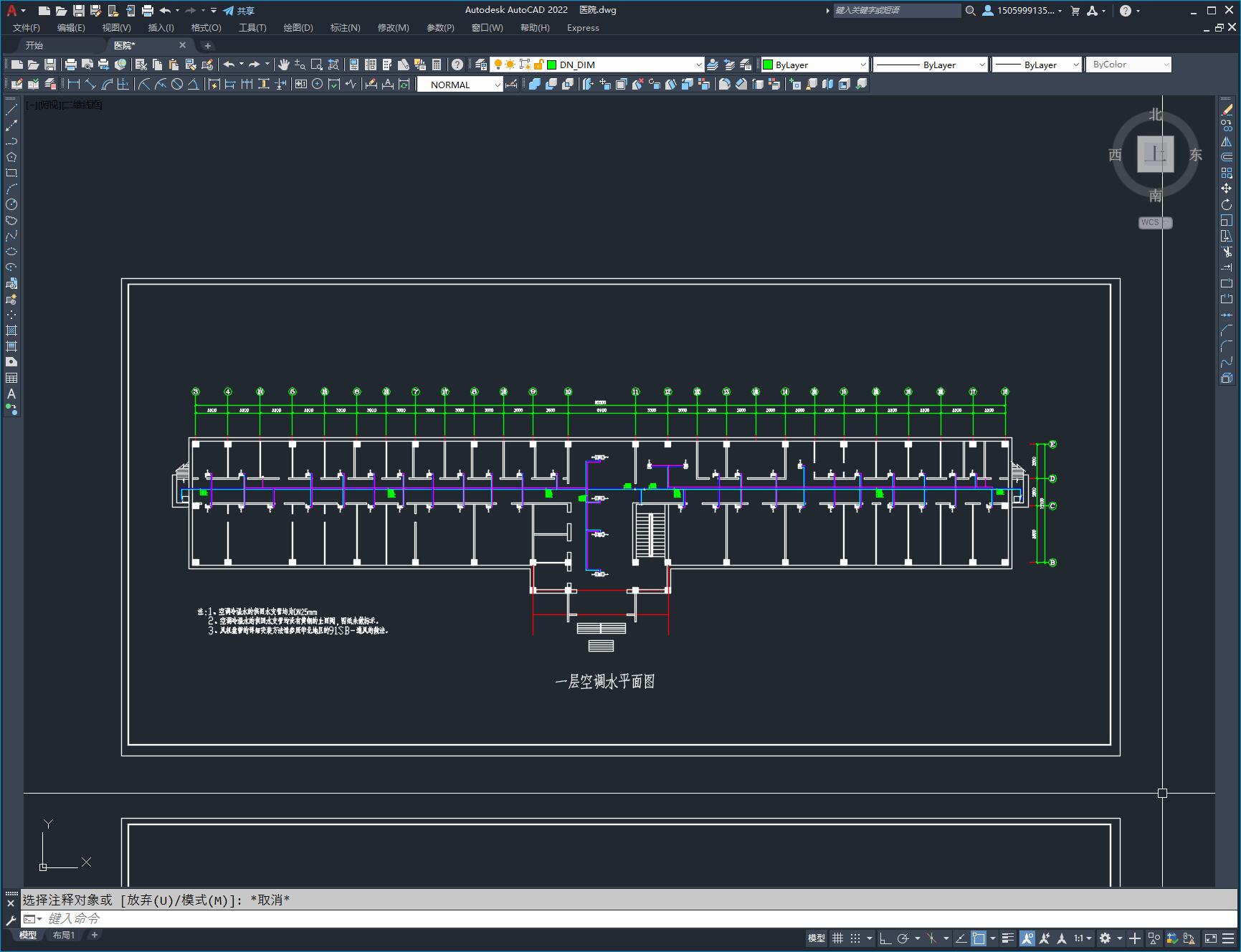

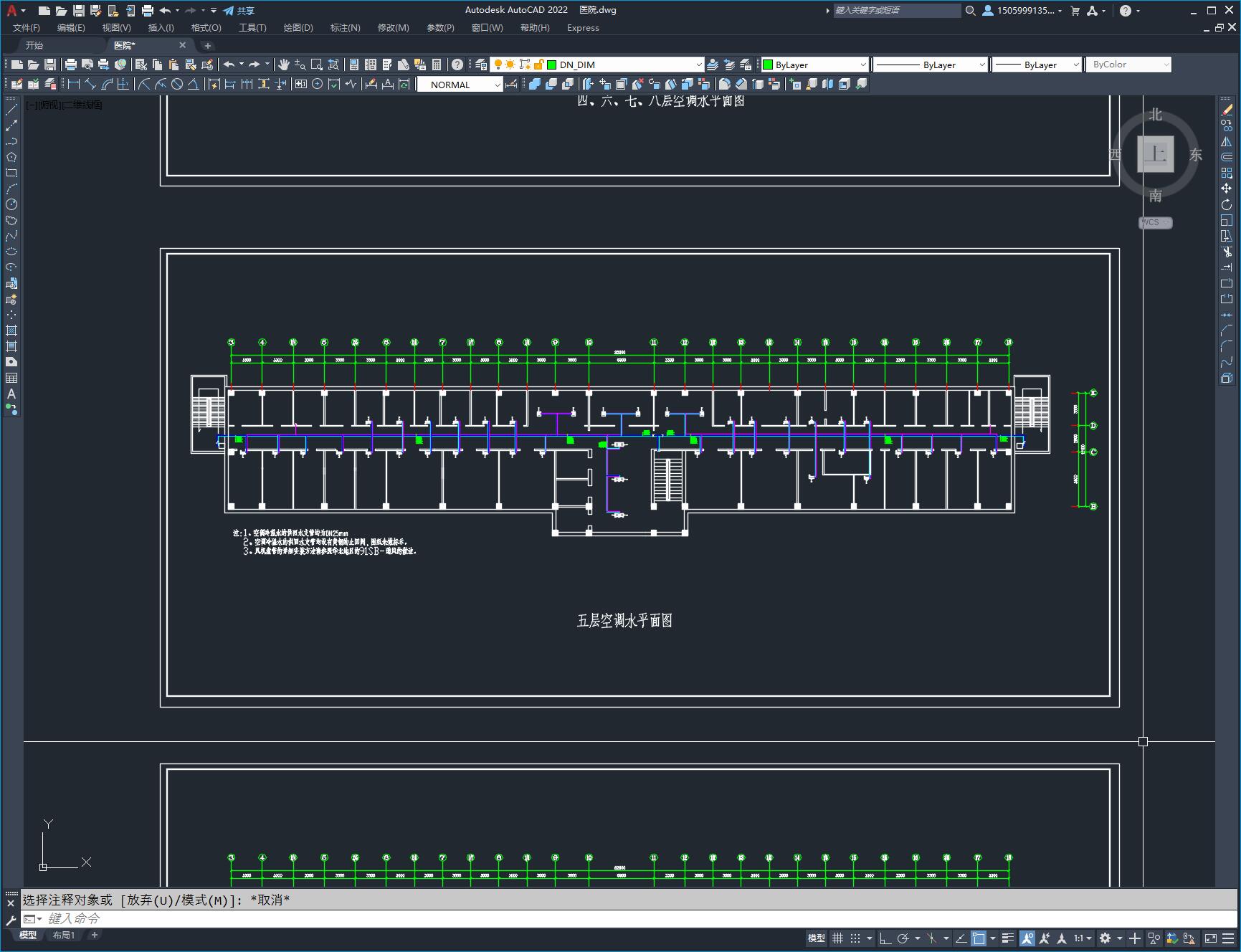

本工程为XXX医院住院楼空调工程，建筑面积约11000平米，主体为框架结构，共分地上九层，地下两层，其中F1为设备管道夹层；空调主机设计选用水冷式冷水螺杆制冷机组、采暖采用单独的供热锅炉，末端系统采用风机盘管加新风系统。冷水系统采用两管制，末端配制电动两通阀来调节系统的能源分配。排风系统根据整体结构，利用走廊正压排风。 图纸为空调平面图及系统图，令包含方案设计说明，预算等。
下载需要100金币
立即下载 收藏
图纸信息
作者
WX_202854
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  副本医院-设估.xls | 29.50K |
| 2 | 副本预算-tie.xls | 93.00K |
| 3 |  医院.dwg | 592.53K |
| 4 |  方案-1_secret.doc | 60.00K |
