CA6140车床拨叉831005的铣18槽夹具设计及加工工艺装备含非标6张CAD图
图纸描述
CA6140车床拨叉831005的铣18槽夹具设计及加工工艺装备含非标6张CAD图图纸下载，该图纸类型属于机械设备、加工机械图纸，图纸大小2.93M，共计19个文件，包含2D图纸，图纸主格式为pdf,dwg，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要200金币
立即下载 收藏
图纸信息
作者
黎都民
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  C15简介-CA6140车床拨叉831005的铣18槽夹具设计及加工工艺装备含非标6张CAD图.pdf | 1.48M |

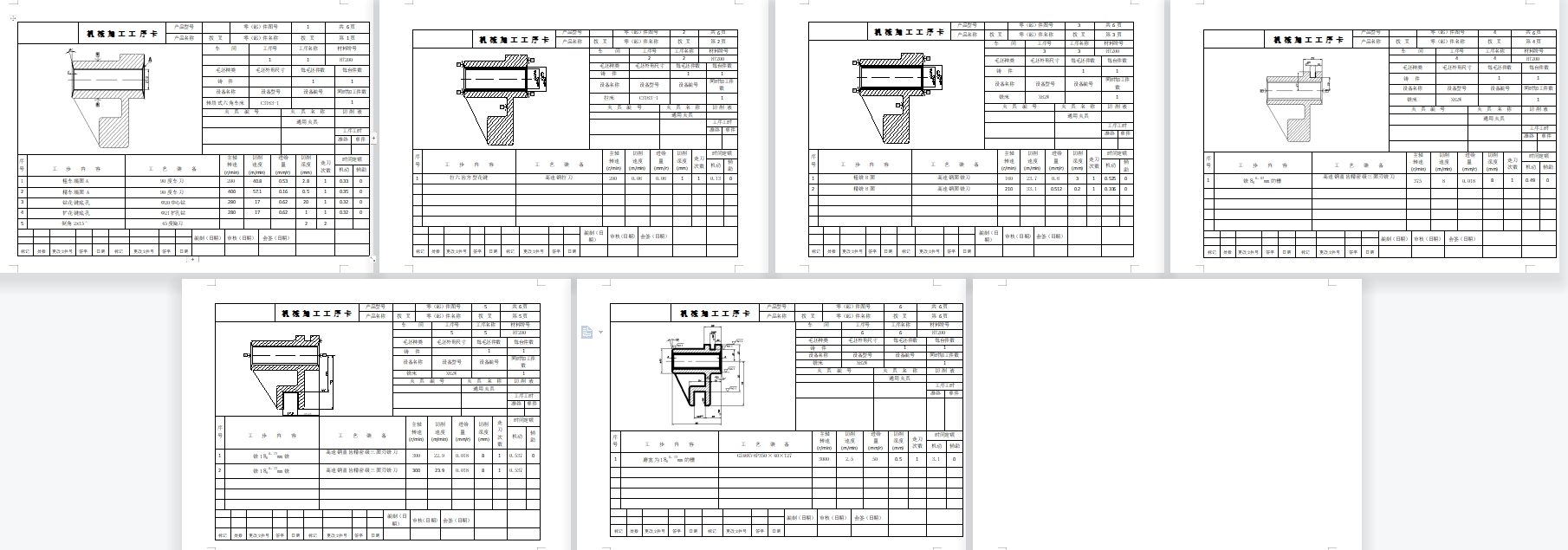

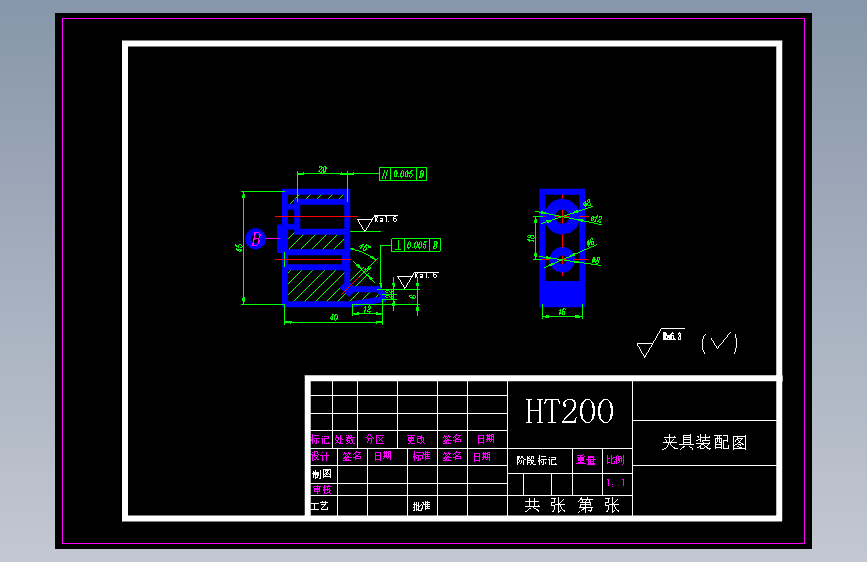

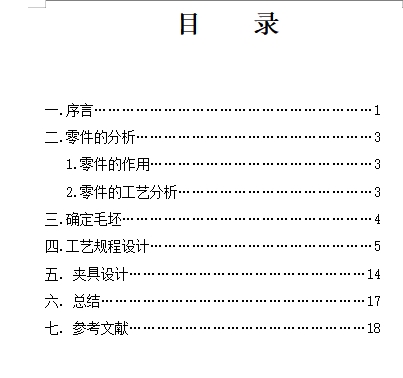

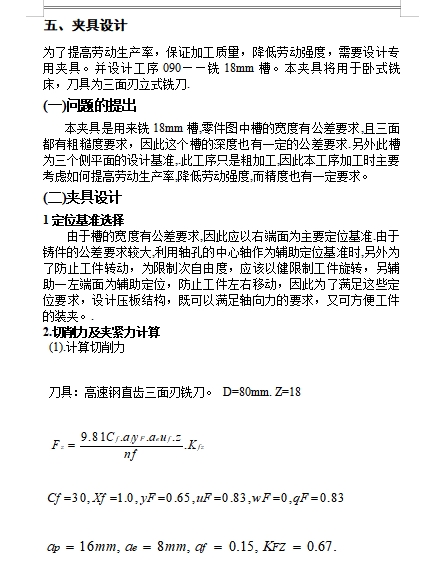

| 2 |  CA6140车床拨叉831005零件的加工工艺及铣18槽夹具设计说明书.doc | 141.12K |

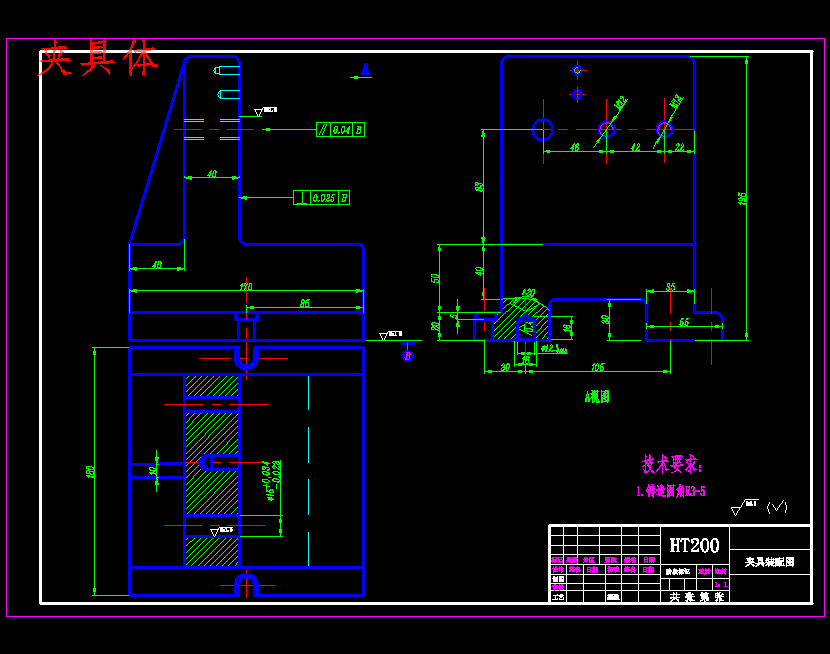

| 3 |  夹具体.dwg | 76.32K |

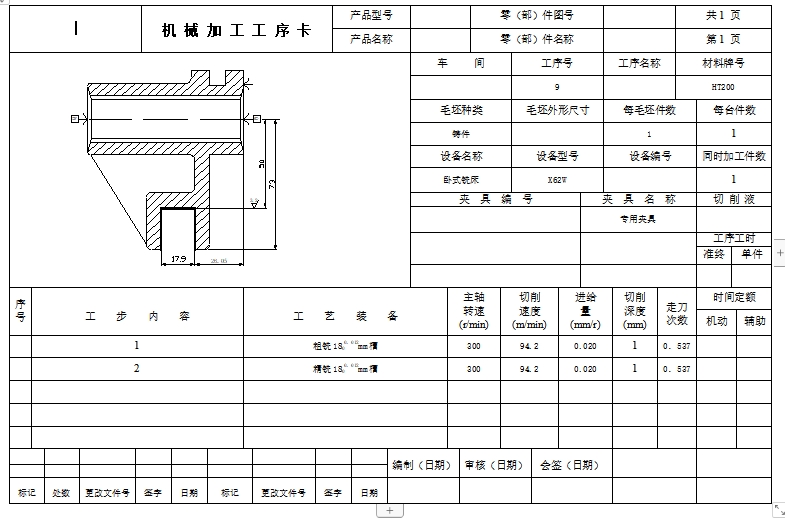

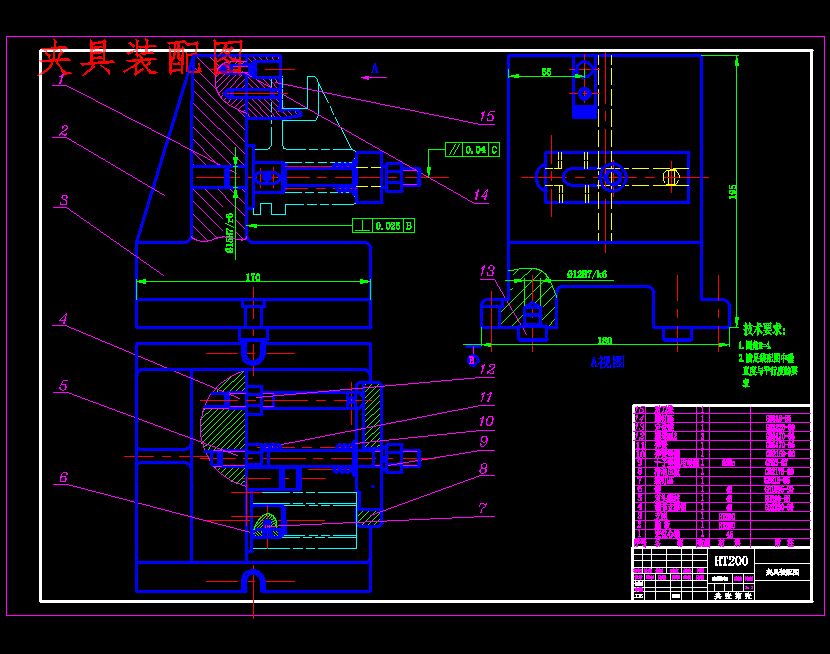

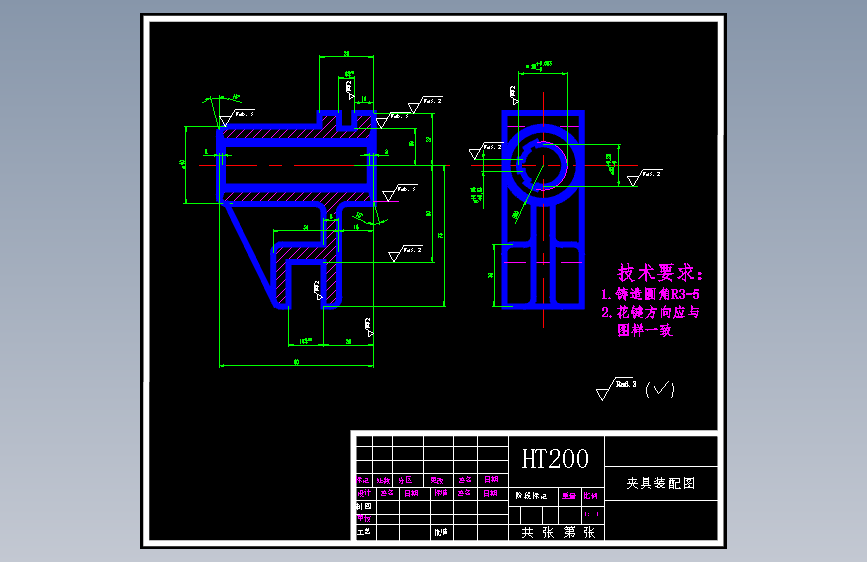

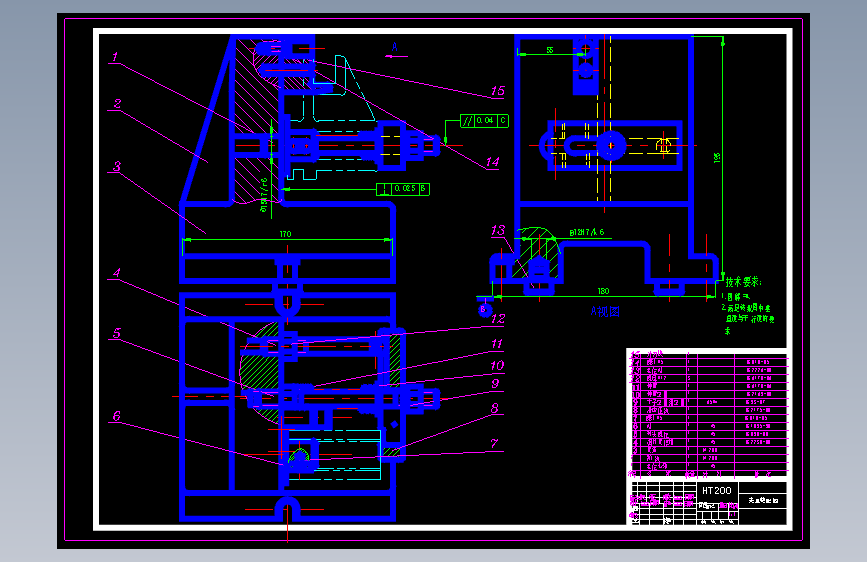

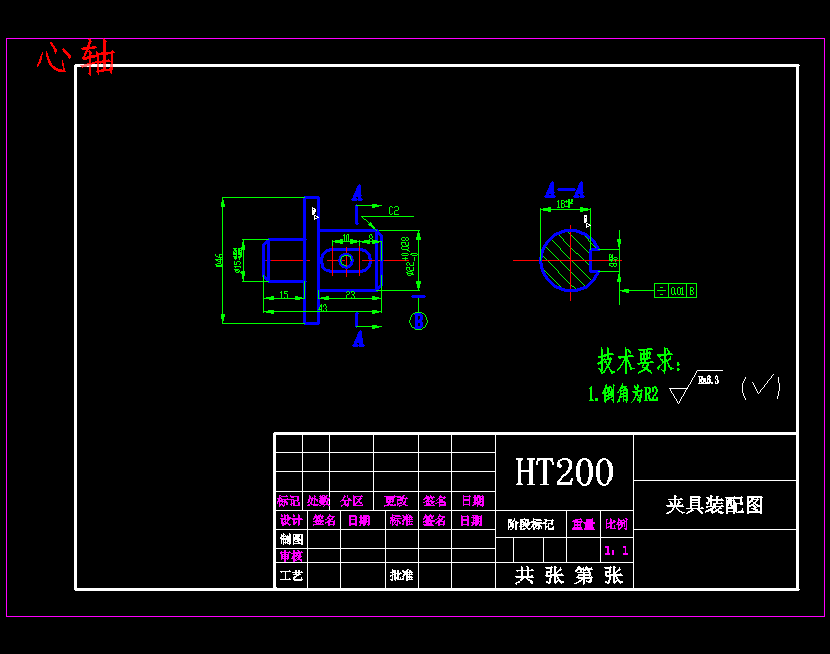

| 4 | 夹具装配图.dwg | 97.18K |
| 5 | 对刀块.dwg | 61.67K |
| 6 | 封条.doc | 16.50K |
| 7 | 工序卡.doc | 199.00K |
| 8 | 工艺过程卡.doc | 67.00K |
| 9 | 心轴.dwg | 57.16K |
| 10 | 拨叉831005毛胚图.dwg | 54.19K |
| 11 | 拨叉831005零件图.dwg | 69.10K |
| 12 | 被加工工序卡.doc | 56.50K |
| 13 | 设计封面.doc | 13.50K |
| 14 | 工序卡1.doc | 43.00K |
| 15 | 工序卡2.doc | 42.00K |
| 16 | 工序卡3.doc | 42.00K |
| 17 | 工序卡4.doc | 41.00K |
| 18 | 工序卡5.doc | 41.00K |
| 19 | 工序卡6.doc | 41.50K |
