CA6140车床拨叉831003的钻φ22花键孔夹具设计及加工工艺装备含5张CAD图
图纸描述
CA6140车床拨叉831003的钻φ22花键孔夹具设计及加工工艺装备含5张CAD图图纸下载，该图纸类型属于机械设备、加工机械图纸，图纸大小2.77M，共计12个文件，包含2D图纸，图纸主格式为pdf,dwg，使用AutoCAD 2007软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要200金币
立即下载 收藏
图纸信息
作者
顾霜丝
已分享: 份作品

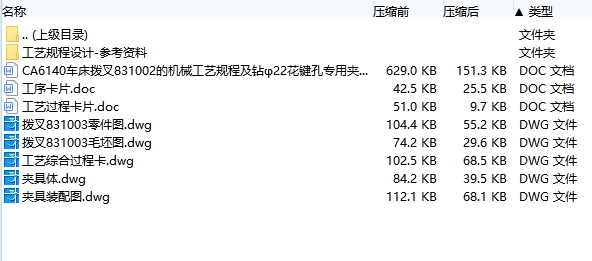

文件列表
| # | 文件名称 | 大小 |
|---|---|---|

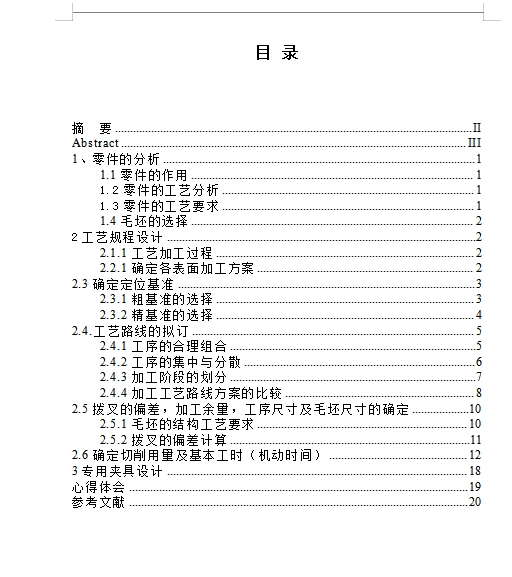

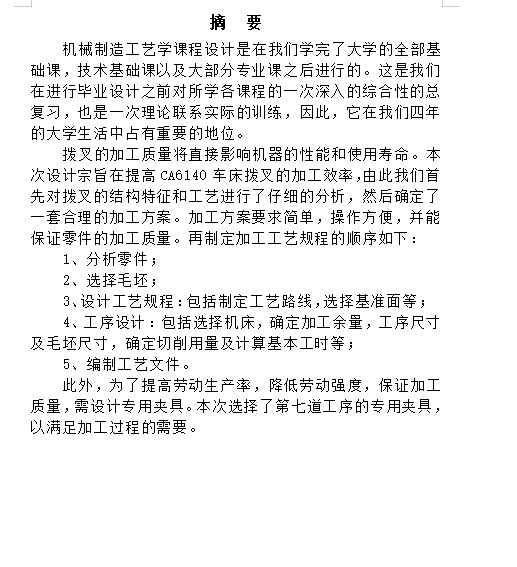

| 1 |  CA6140车床拨叉831002的机械工艺规程及钻φ22花键孔专用夹具设计说明书.doc | 629.04K |
| 2 |  X15简介-CA6140车床拨叉831003的钻φ22花键孔夹具设计及加工工艺装备含5张CAD图.pdf | 1.20M |

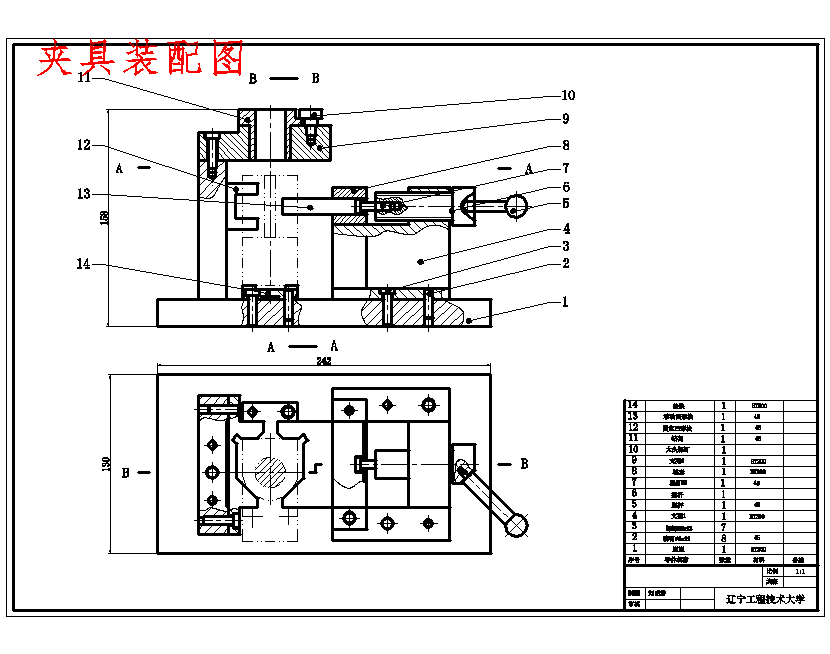

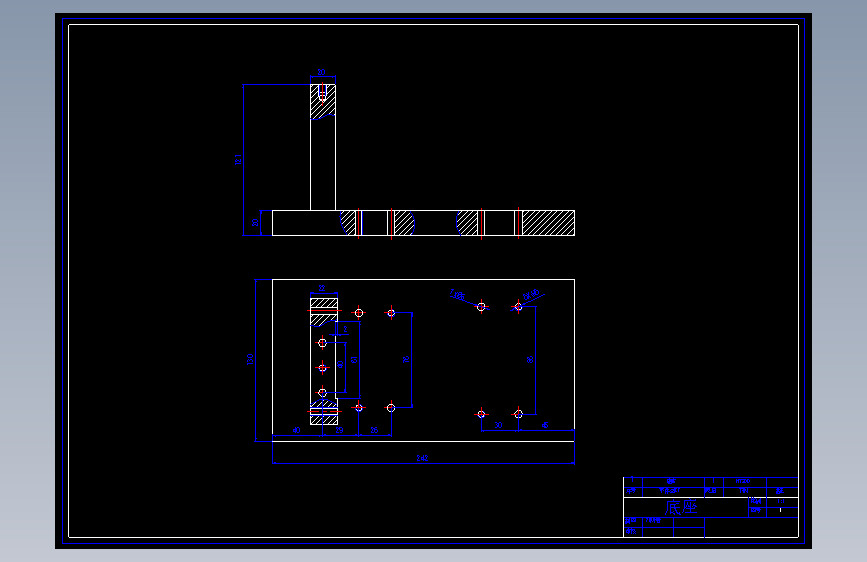

| 3 |  夹具体.dwg | 84.19K |

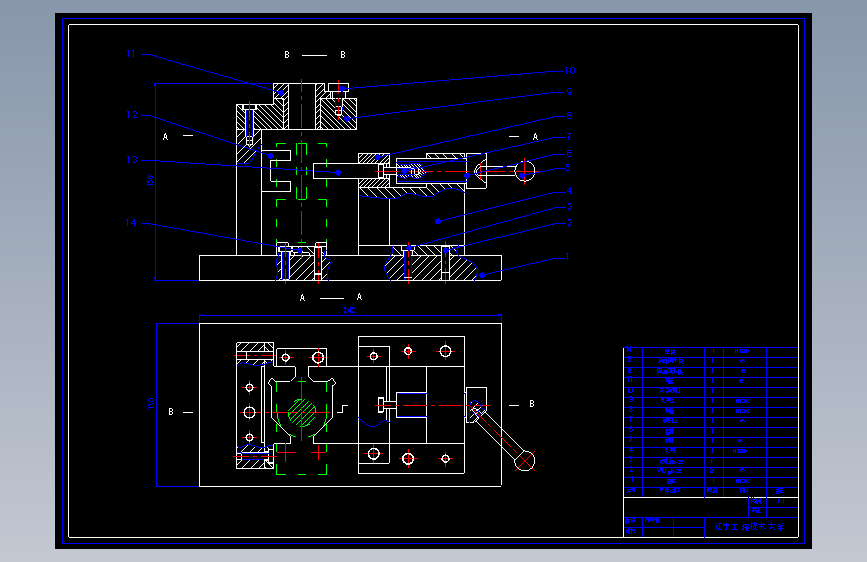

| 4 | 夹具装配图.dwg | 112.09K |
| 5 | 工序卡片.doc | 42.50K |

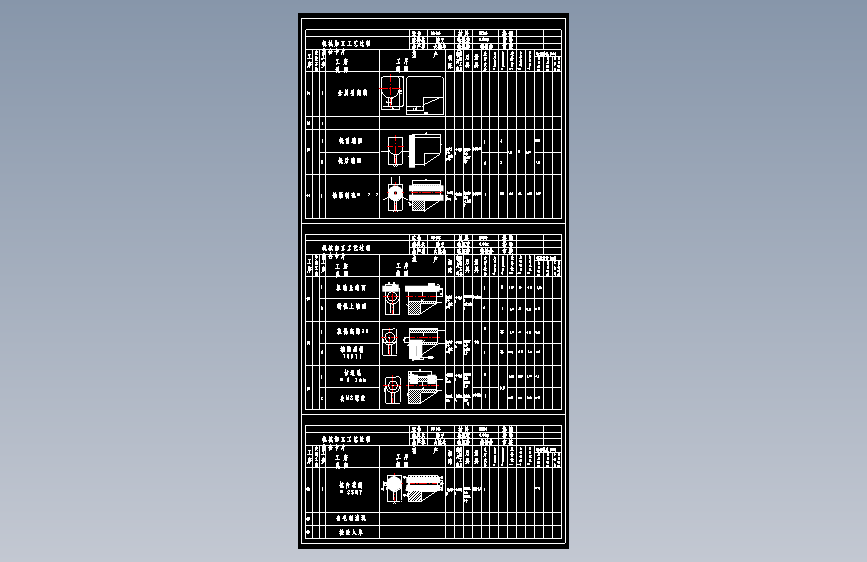

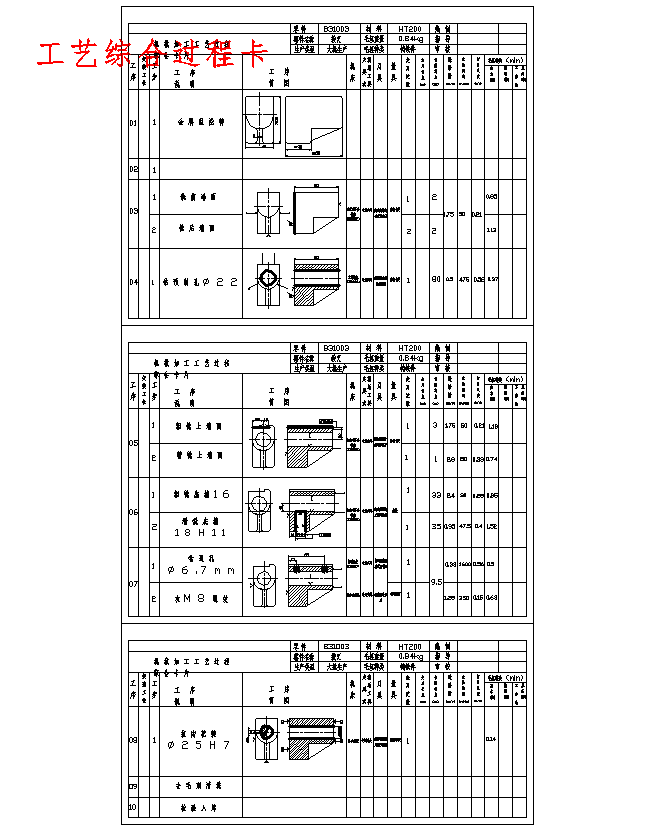

| 6 | 工艺综合过程卡.dwg | 102.54K |
| 7 | 工艺过程卡片.doc | 51.00K |

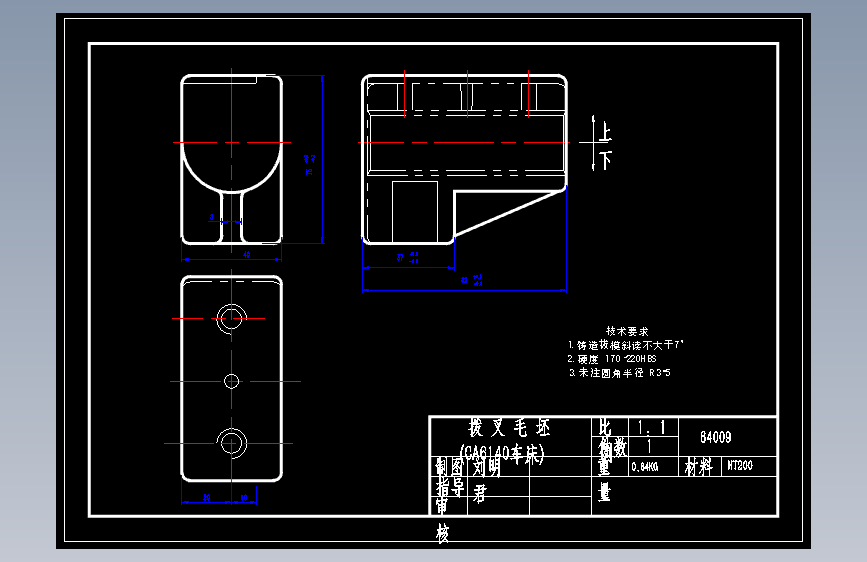

| 8 | 拨叉831003毛坯图.dwg | 74.22K |

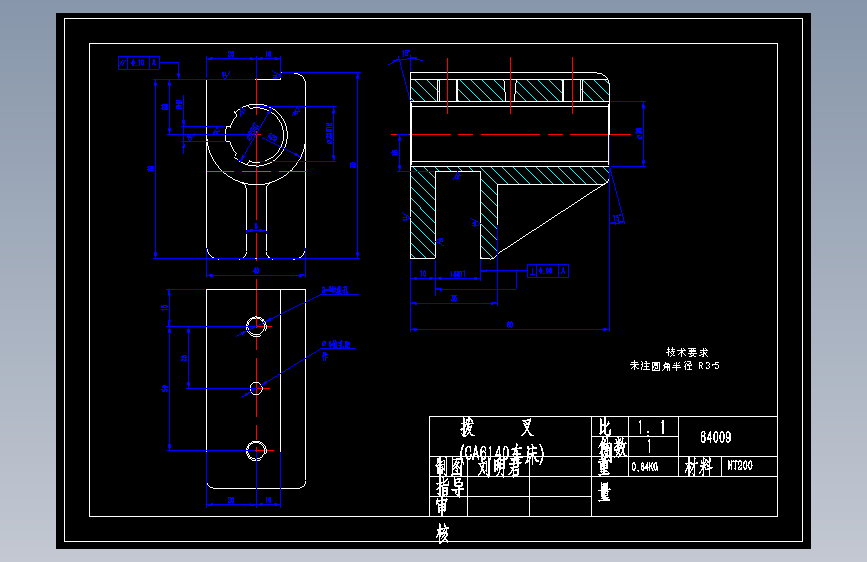

| 9 | 拨叉831003零件图.dwg | 104.41K |
| 10 | 工序卡片.doc | 258.93K |
| 11 | 工艺过程卡.doc | 33.50K |

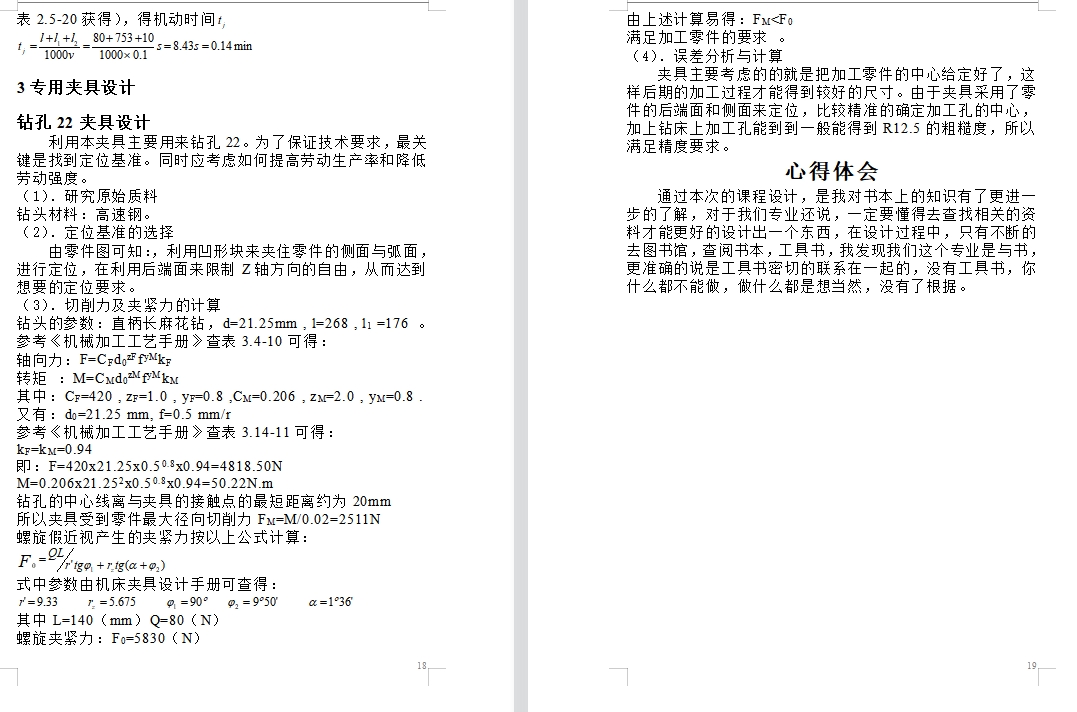

| 12 | 正文说明书.doc | 321.00K |
