关于组合机床的资料
图纸描述
关于组合机床的资料图纸下载，该图纸类型属于机械设备、加工机械图纸，图纸大小1.9M，共计9个文件，包含2D图纸，图纸主格式为dwg,pdf，使用AutoCAD 2010软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要56金币
立即下载 收藏
图纸信息
作者
柳弗
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

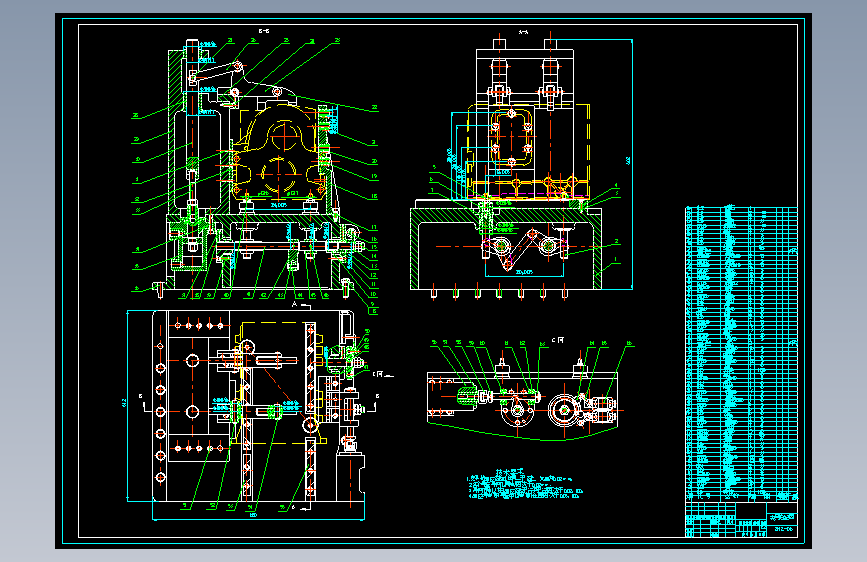

| 1 |  加工工序图.dwg | 111.48K |

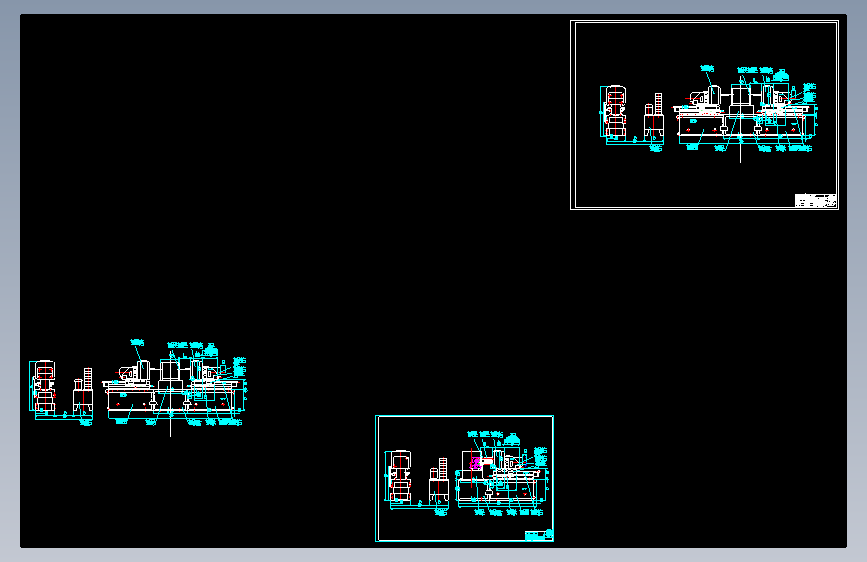

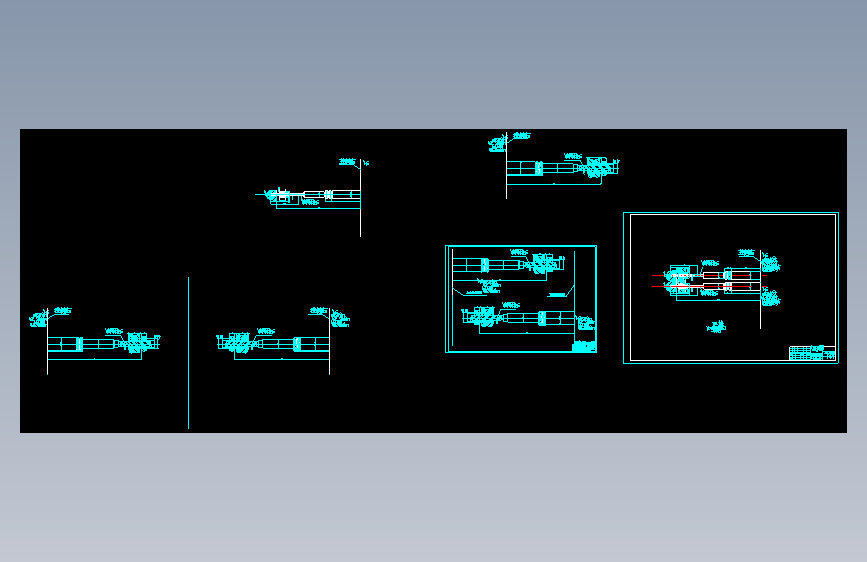

| 2 | 加工示意图.dwg | 131.78K |

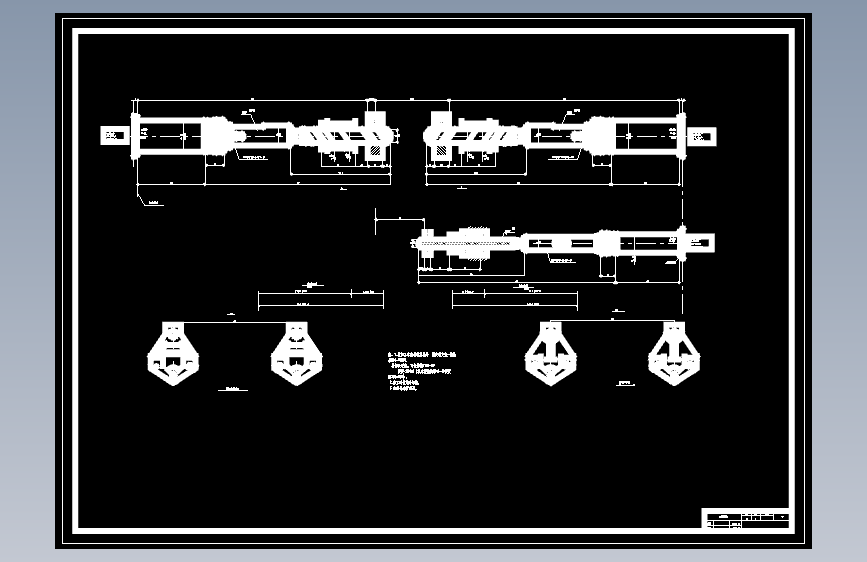

| 3 | 加工示意图1.dwg | 275.27K |

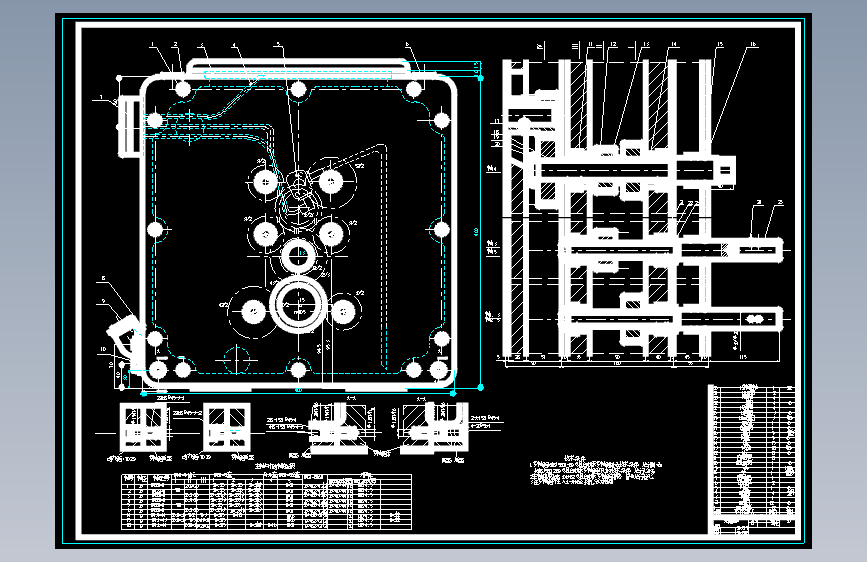

| 4 | 多轴箱装配图.dwg | 145.97K |
| 5 | 夹具装配图.dwg | 210.59K |
| 6 | 工序图.dwg | 78.44K |
| 7 | 机床联系尺寸图.dwg | 113.84K |
| 8 | 联系尺寸图.dwg | 143.22K |
| 9 |  设计说明书.pdf | 1.15M |
