钻床专用夹具设计（加工2-Φ6孔）
图纸描述
该工序为加工2-Ф6孔，该孔的公差等级为7级，精度要求较高。因此夹具的主要任务是保证加工精度，特别是保证被加工工件加工面与定位面之间以及被加工表面相互之间的位置精度。使用机床夹具后，这种精度主要靠夹具和机床来保证，不在依赖与工人的技术水平
下载需要200金币
立即下载 收藏
图纸信息
作者
WX_203056
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

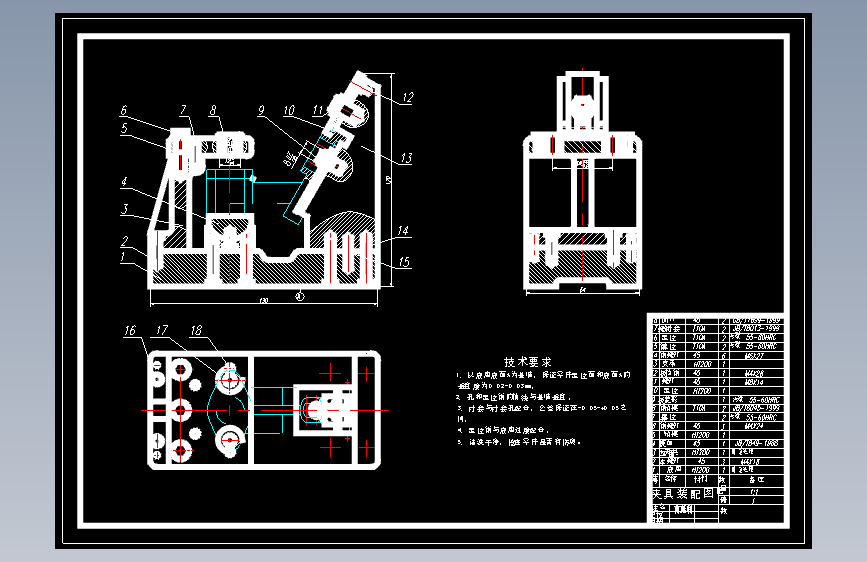

| 1 |  夹具装配图.dwg | 97.09K |

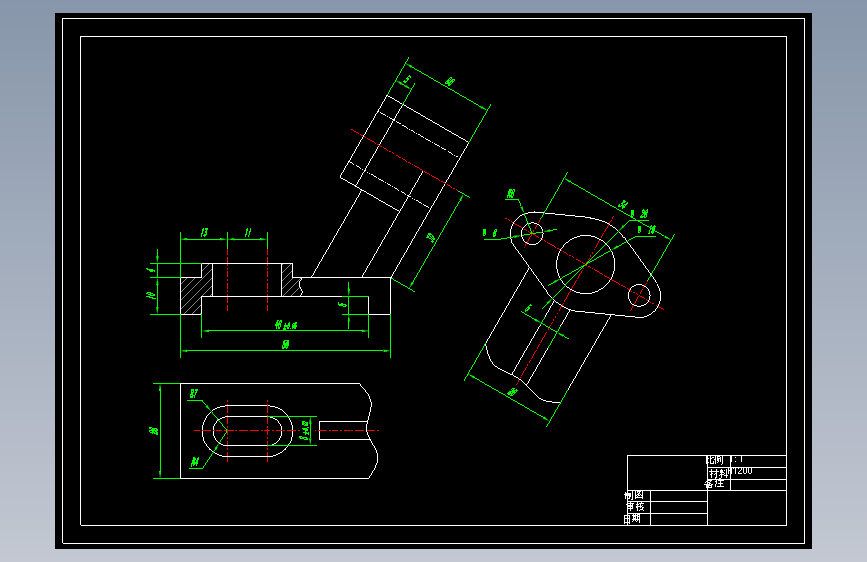

| 2 | 工件图.dwg | 77.34K |

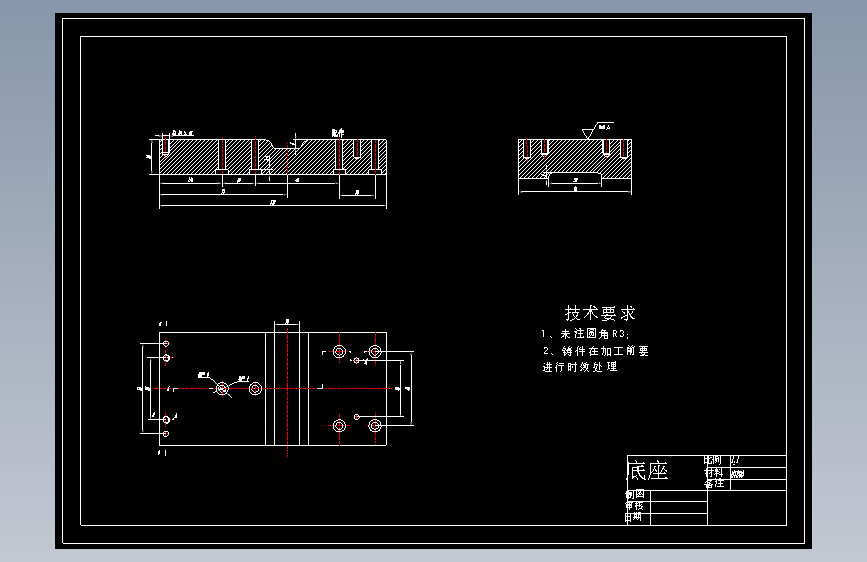

| 3 | 底座零件图.dwg | 82.72K |

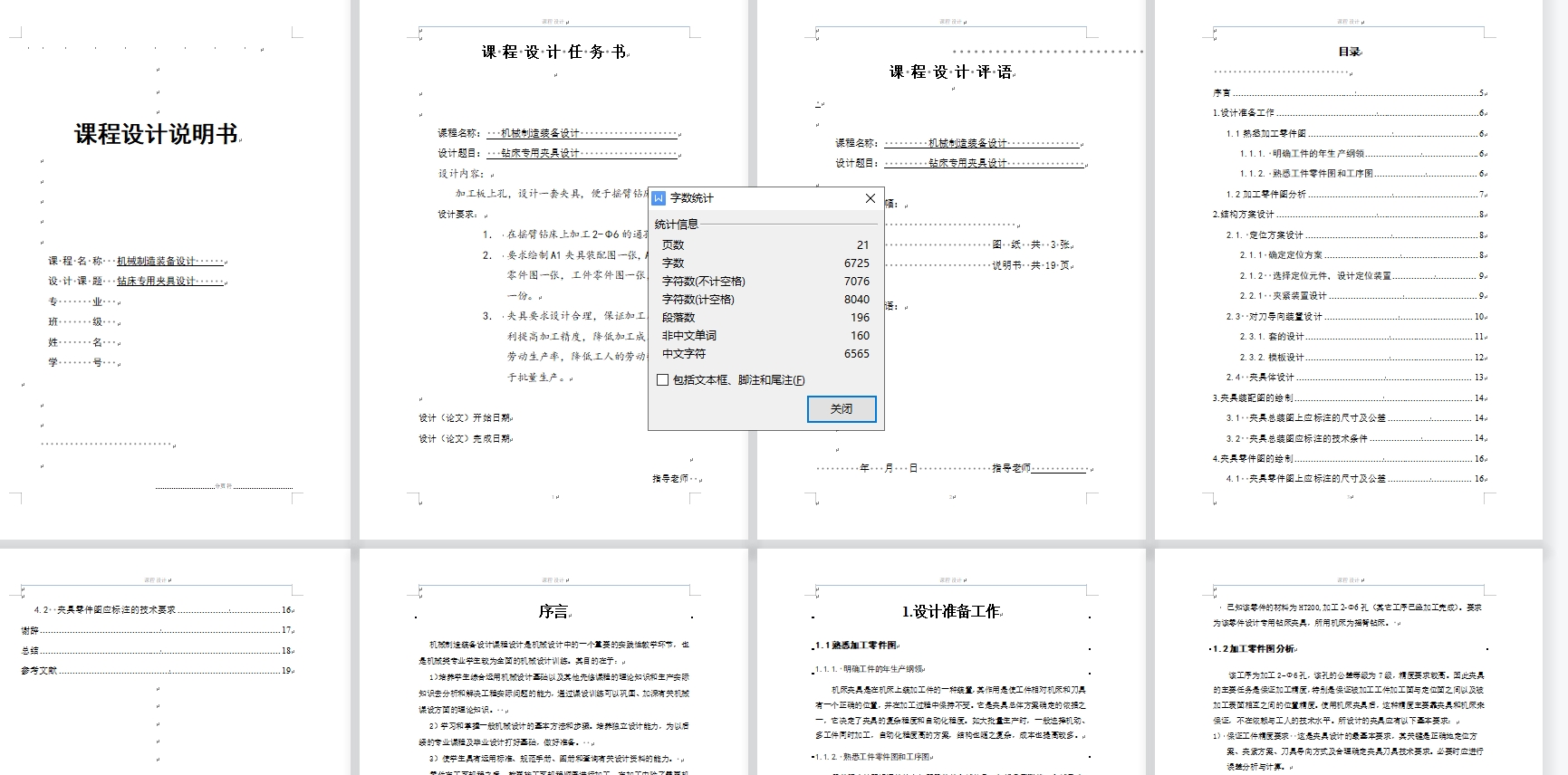

| 4 |  课程设计说明书.doc | 1.50M |
