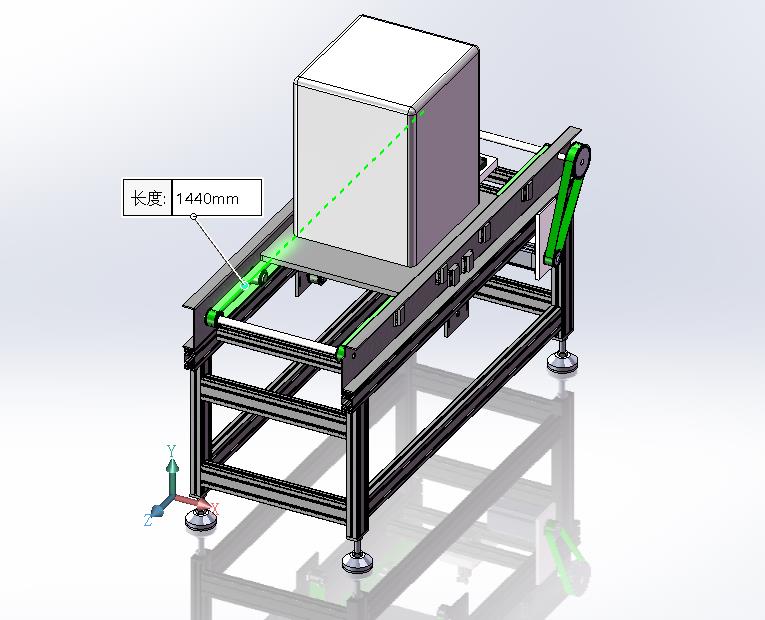

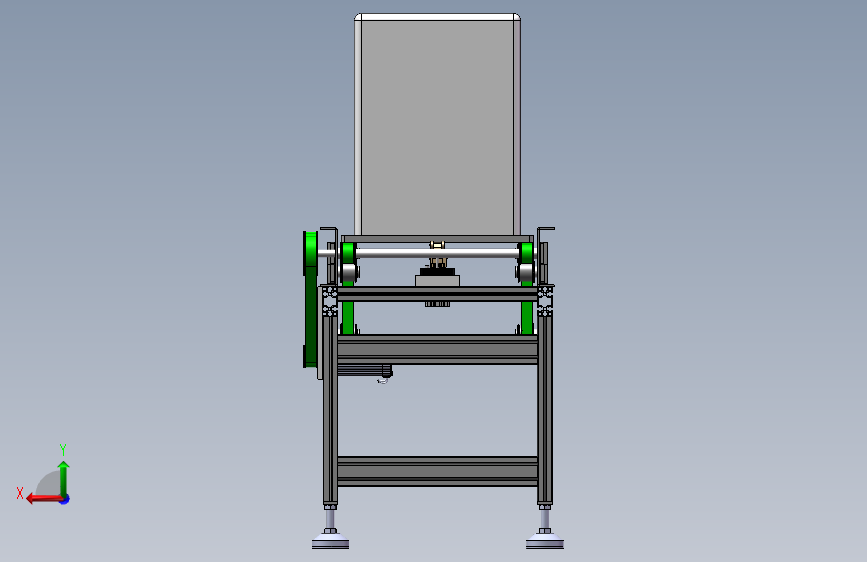

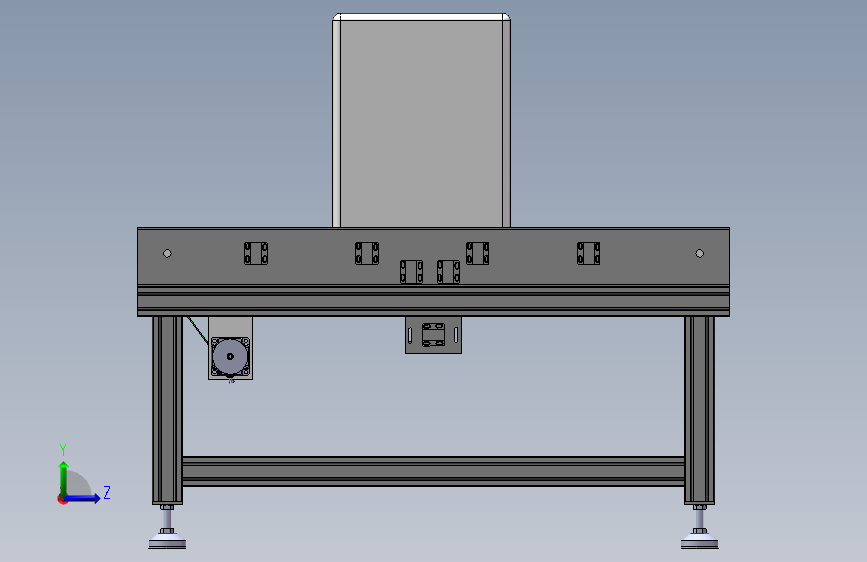

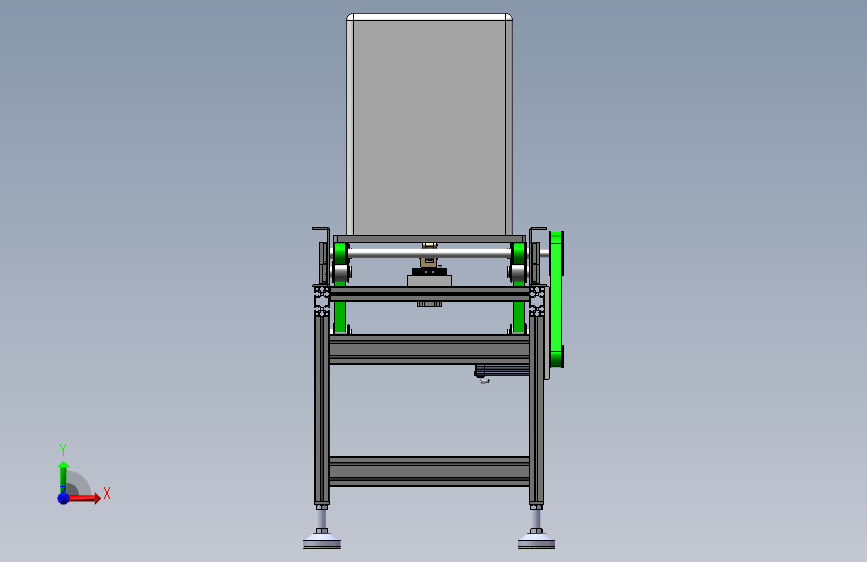

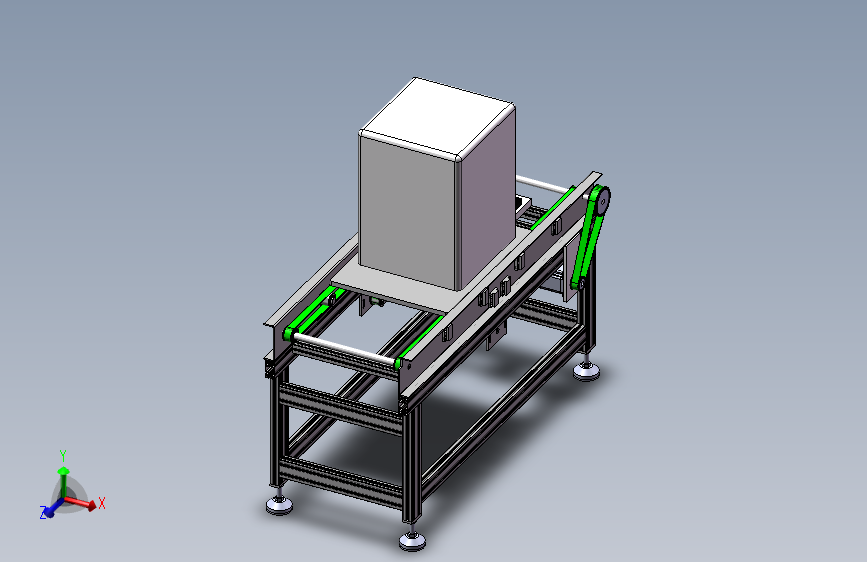

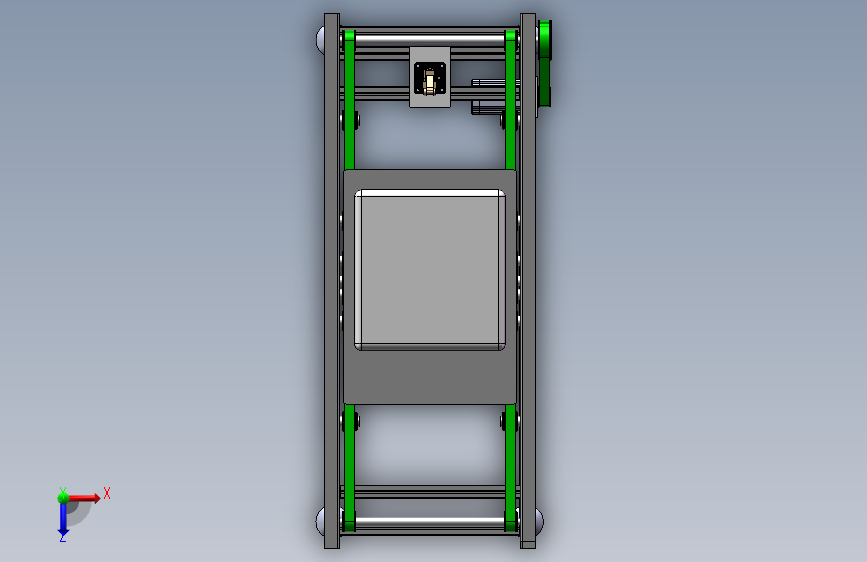

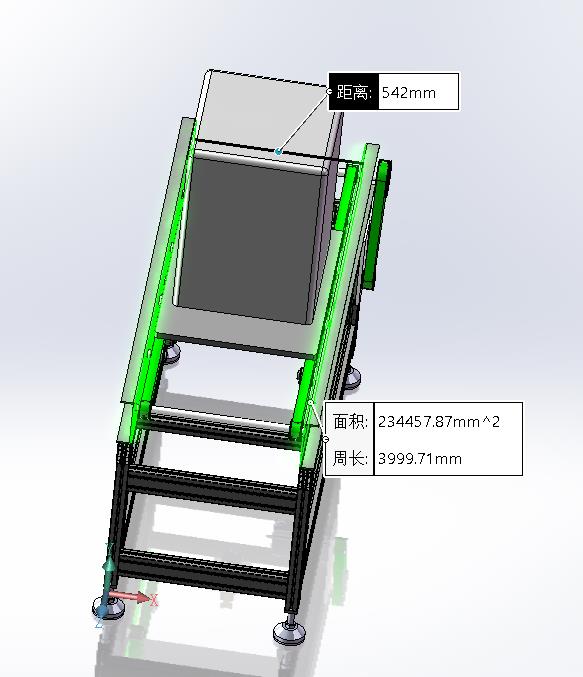

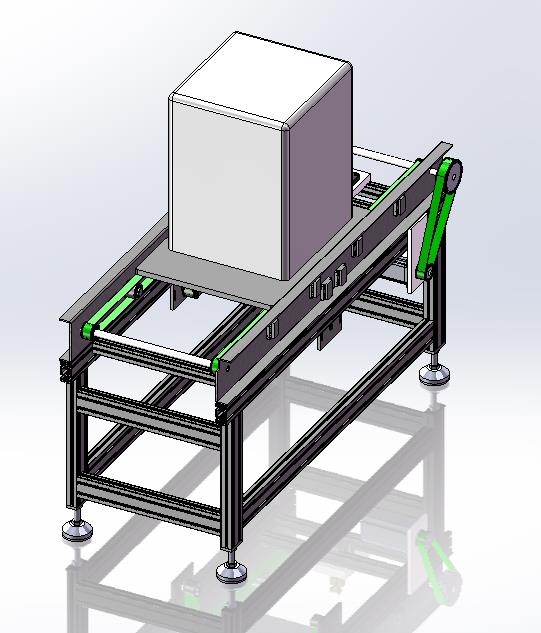

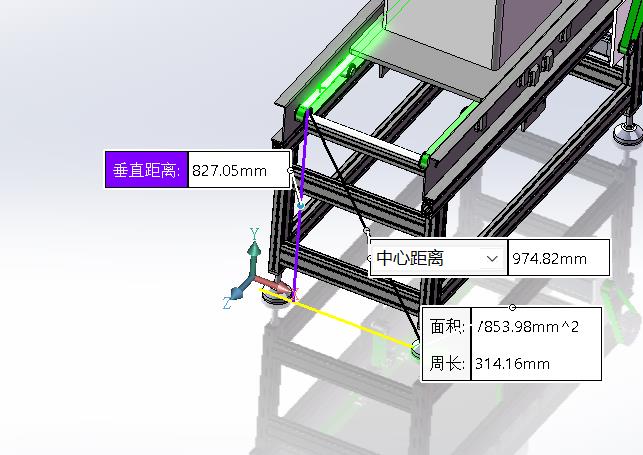

同步带托盘输送机： 由减速电机驱动两侧输送同步带进行进行托盘输送，同时阻挡气缸对托盘进行定位/放行。输送高度827mm；输送宽度542mm；有效输送距离1440mm。
同步带托盘输送机
图纸描述
同步带托盘输送机： 由减速电机驱动两侧输送同步带进行进行托盘输送，同时阻挡气缸对托盘进行定位/放行。输送高度827mm；输送宽度542mm；有效输送距离1440mm。
下载需要42金币
立即下载 收藏
图纸信息
作者
段干嫩惩
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  4080铝型材.SLDPRT | 262.18K |
| 2 | 从动带轮.SLDPRT | 441.80K |
| 3 | 从动带轮2.SLDPRT | 468.37K |
| 4 |  从动带轮组件.SLDASM | 474.34K |
| 5 | 从动轴.SLDPRT | 81.26K |
| 6 | 伺服电机110.SLDPRT | 692.14K |
| 7 | 同步带托盘输送机.SLDASM | 1.57M |
| 8 | 张紧轮固定板.SLDPRT | 91.15K |
| 9 | 张紧轮组件.SLDASM | 434.83K |
| 10 | 托盘.SLDPRT | 65.88K |
| 11 | 支撑轮.SLDPRT | 129.75K |
| 12 | 支撑轮组件.SLDASM | 365.74K |
| 13 | 支撑轮转动轴.SLDPRT | 123.97K |
| 14 | 流水线模组.SLDASM | 1.41M |
| 15 | 物料.SLDPRT | 73.17K |
| 16 | 电机固定板.SLDPRT | 56.97K |
| 17 | 皮带2-9.sldprt | 101.30K |
| 18 | 调整座.SLDPRT | 138.70K |
| 19 | 调整脚M20-L100.SLDPRT | 158.38K |
| 20 | 调整脚固定板.SLDPRT | 73.99K |
| 21 | 轴承6004Z.SLDPRT | 347.94K |
| 22 | 输送架体1.SLDPRT | 131.81K |
| 23 | 输送架体2.SLDPRT | 92.72K |
| 24 | 铝型材4040-600.SLDPRT | 165.91K |
| 25 | 铝型材4080-1600.SLDPRT | 206.23K |
| 26 | 铝型材4080-500.SLDPRT | 268.22K |
| 27 | 铝型材4080-540.SLDPRT | 266.47K |
| 28 | 铝型材框架.SLDASM | 401.59K |
| 29 | 阻挡气缸.SLDPRT | 400.94K |
| 30 | 阻挡气缸固定板.SLDPRT | 59.77K |
| 31 | 隔套.SLDPRT | 84.14K |
| 32 | 驱动同步带轮.SLDPRT | 366.77K |
| 33 | 驱动轴.SLDPRT | 80.79K |
