DMC24袋式脉冲除尘器
图纸描述

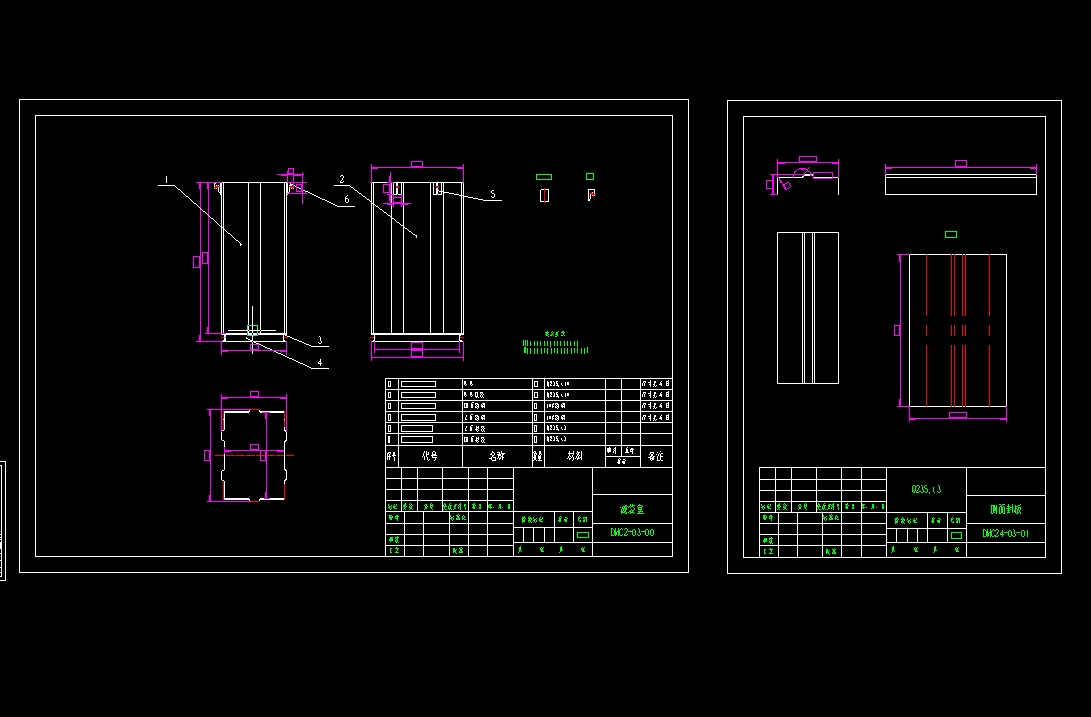

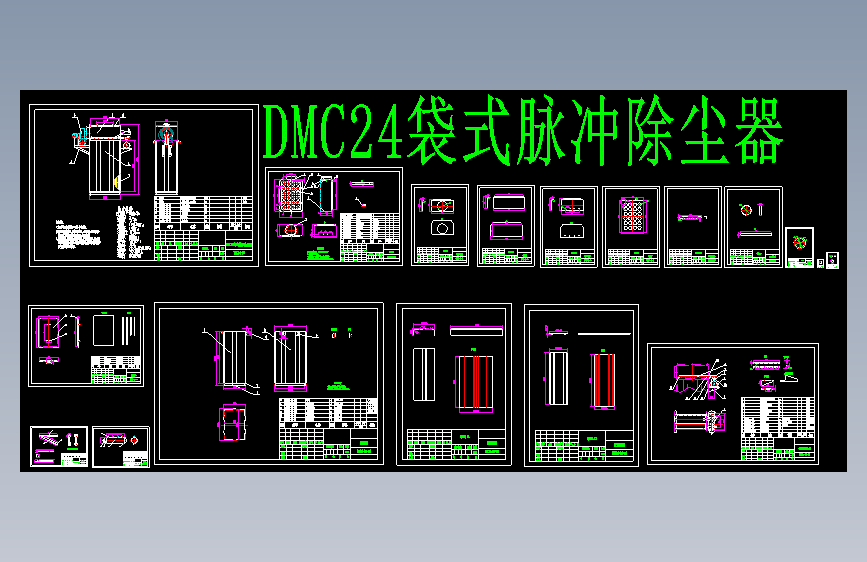

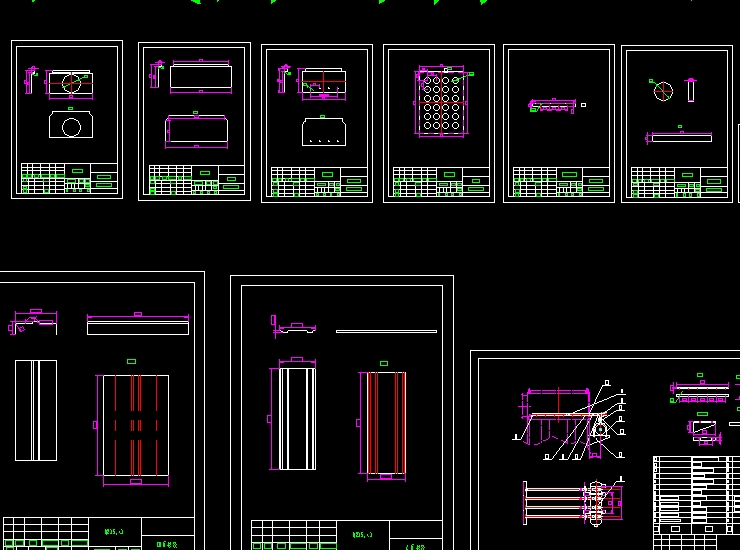

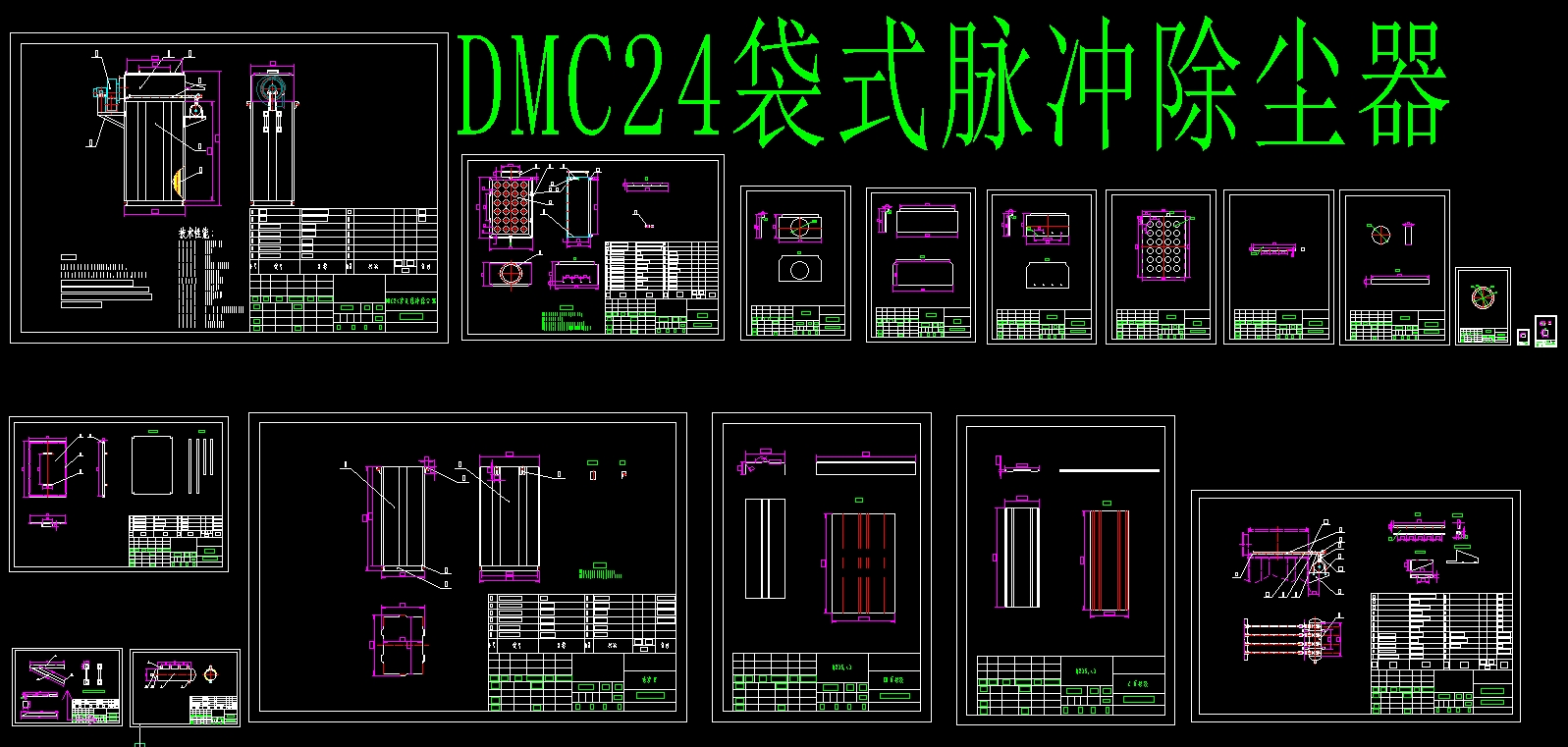

本图为：DMC24袋式脉冲除尘器 CAD制作图，内含：制作材料清单,内含所有零件工程图，可以直接加工制作。脉冲布袋除尘器由灰斗、上箱体、中箱体、下箱体等部分组成，上、中、下箱体为分室结构。工作时，含尘气体由进风道进入灰斗，粗尘粒直接落入灰斗底部，细尘粒随气流转折向上进入中、下箱体，粉尘积附在滤袋外表面，过滤后的气体进入上箱体至净气集合管-排风道，经排风机排至大气。
下载需要250金币
立即下载 收藏
图纸信息
作者
孔启
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  DMC24袋式脉冲除尘器.dwg | 480.73K |

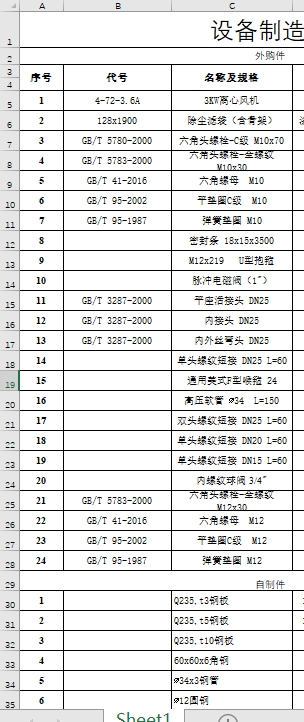

| 2 |  设备制作单.xlsx | 11.16K |
| 3 |  除尘下料.dxf | 374.46K |
| 4 | 除尘下料无锥）.dxf | 374.46K |
