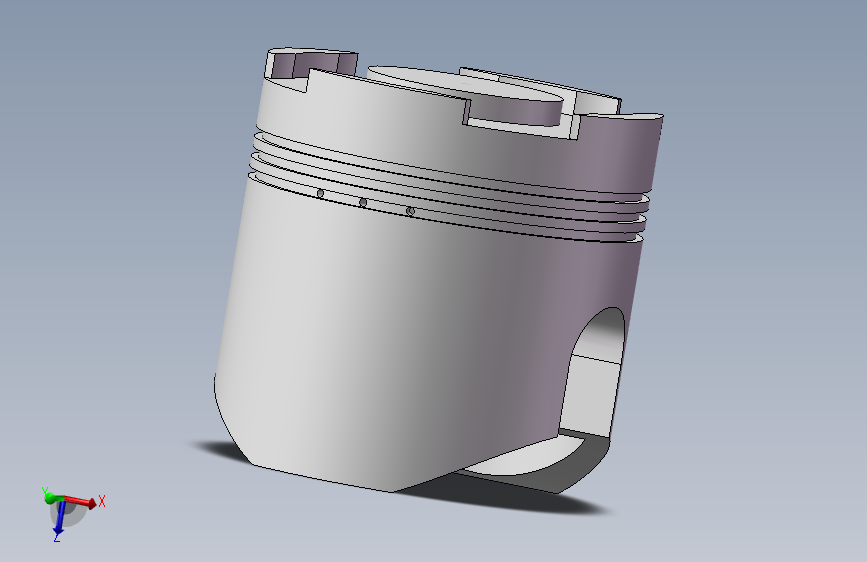

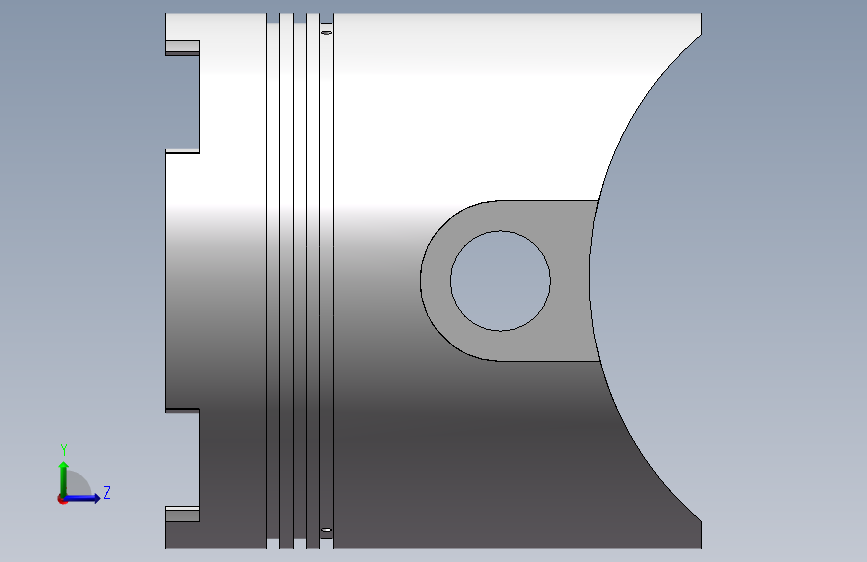

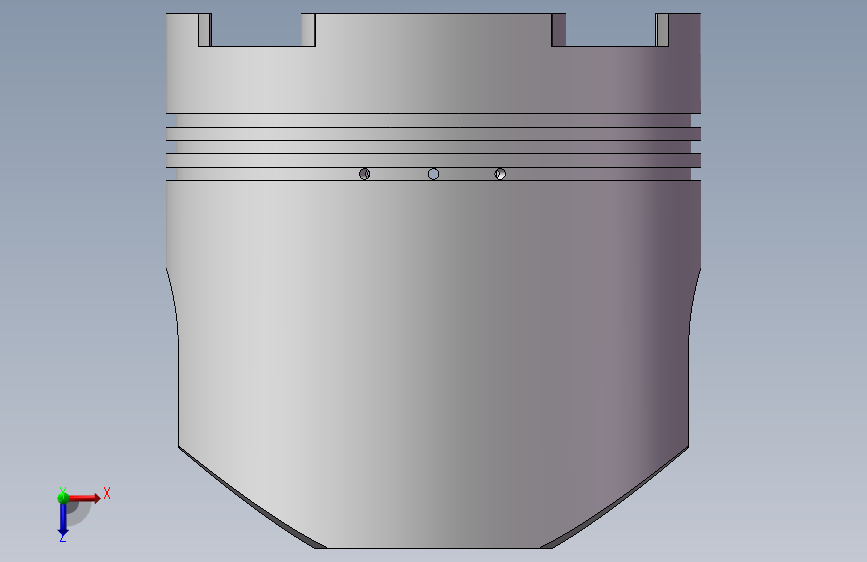

年产8万件活塞加工工艺规程及夹具设计（CAD图纸+SolidWorks三维模型+说明书+开题报告+工序卡+外文翻译）图纸下载,该图纸类型属于毕业设计、毕业设计图纸,图纸大小5.97M,图纸格式为pdf,sldprt,dwg,图纸软件为SOLIDWORKS 2015,可供设计参考。
年产8万件活塞加工工艺规程及夹具设计（CAD图纸+SolidWorks三维模型+说明书+开题报告+工序卡+外文翻译）
图纸描述
年产8万件活塞加工工艺规程及夹具设计（CAD图纸+SolidWorks三维模型+说明书+开题报告+工序卡+外文翻译）图纸下载,该图纸类型属于毕业设计、毕业设计图纸,图纸大小5.97M,图纸格式为pdf,sldprt,dwg,图纸软件为SOLIDWORKS 2015,可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
作者
伊戍
已分享: 份作品

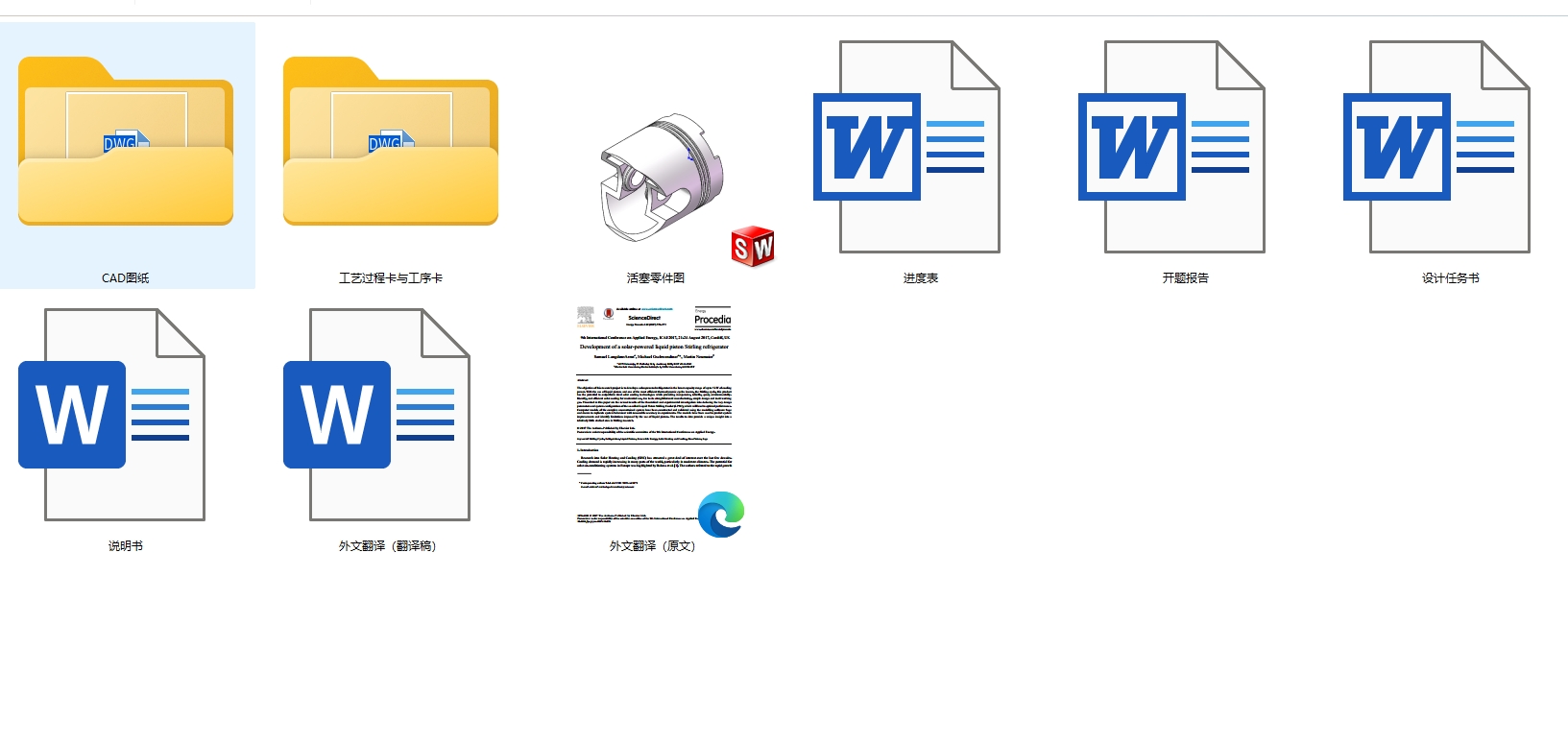

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  外文翻译（原文）.pdf | 746.99K |
| 2 |  外文翻译（翻译稿）.docx | 1.39M |
| 3 |  开题报告.doc | 47.00K |

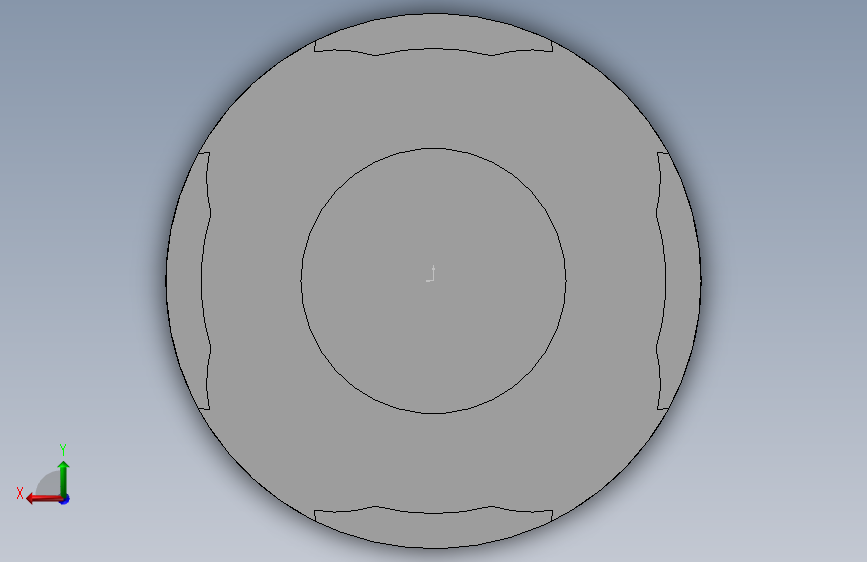

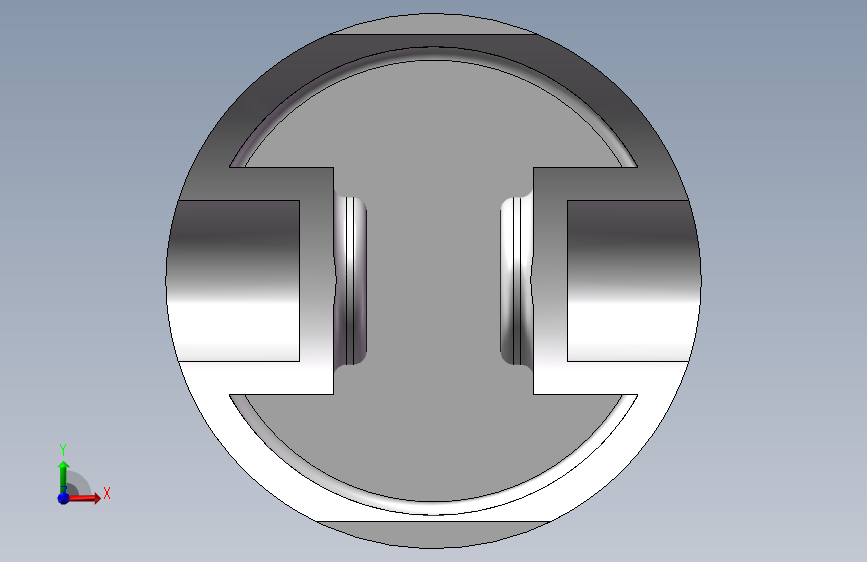

| 4 |  活塞零件图.SLDPRT | 295.13K |
| 5 | 设计任务书.doc | 31.50K |
| 6 | 说明书.docx | 355.88K |
| 7 | 进度表.doc | 37.00K |

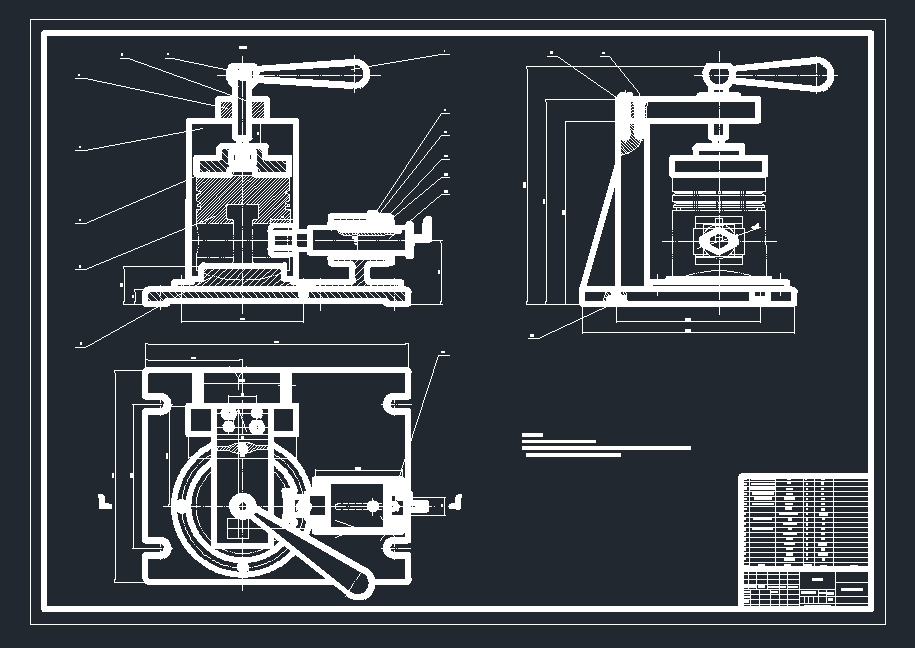

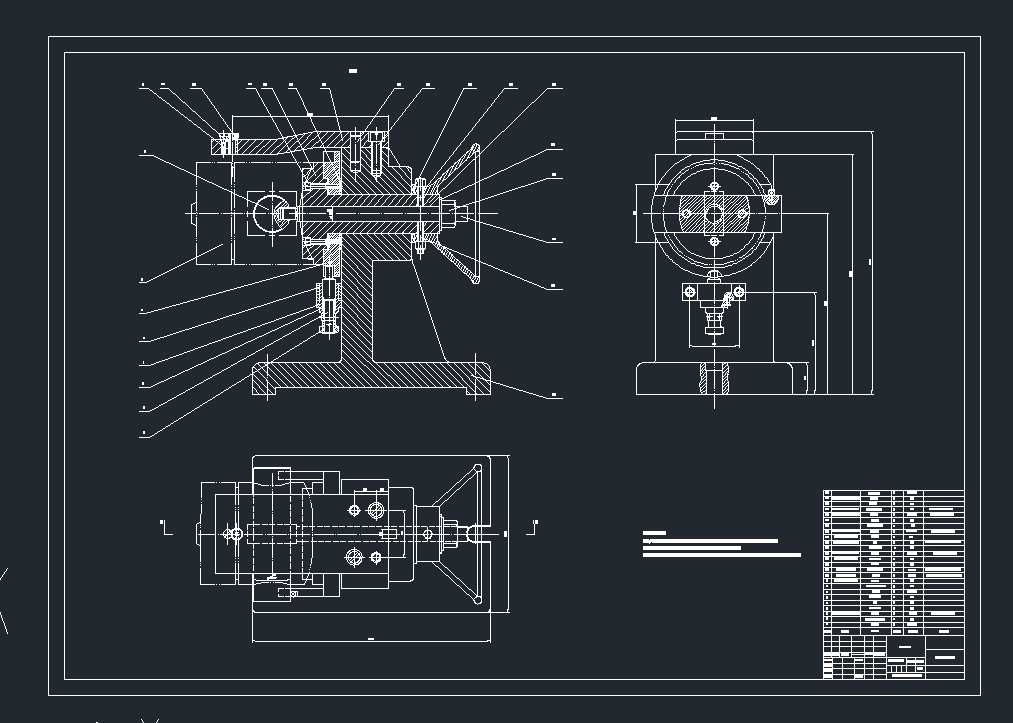

| 8 |  A0-粗镗削孔夹具装配图.dwg | 169.20K |
| 9 | A0-钻油孔夹具装配图.dwg | 194.50K |

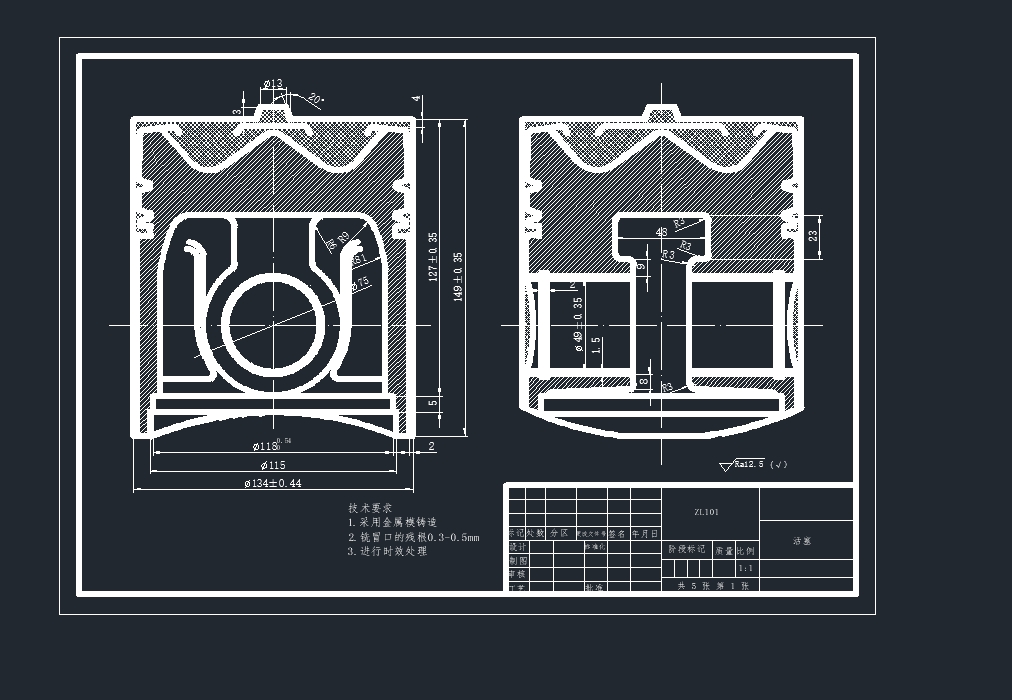

| 10 | A1-零件图.dwg | 123.06K |

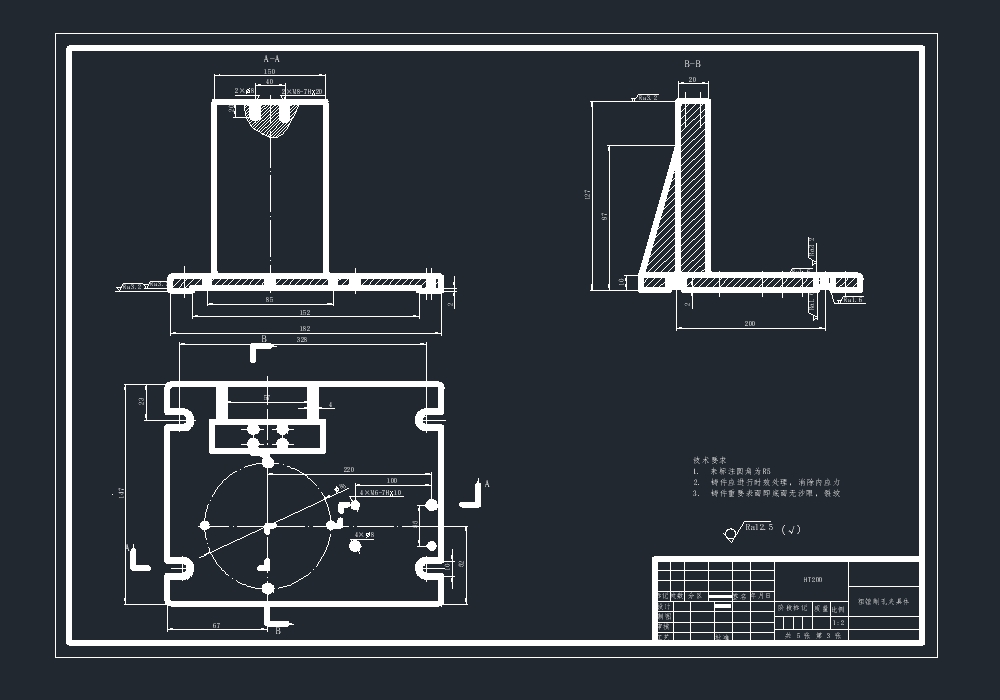

| 11 | A2-粗镗削孔夹具体.dwg | 134.23K |
| 12 | A3-毛坯图.dwg | 96.92K |

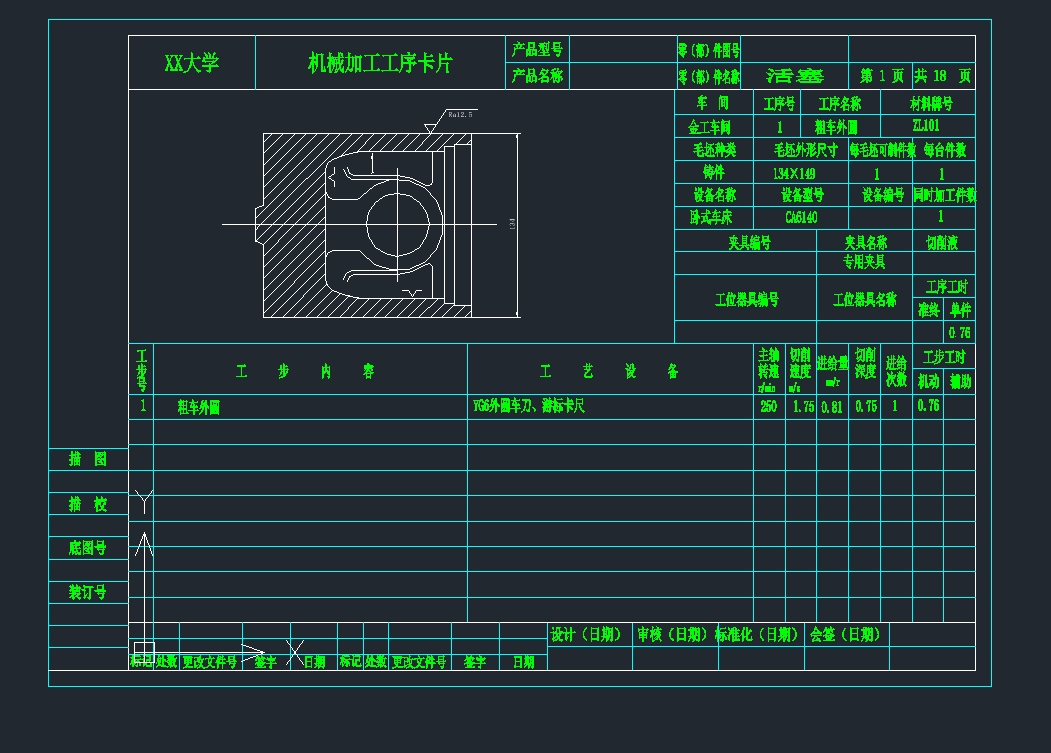

| 13 | 01粗车外圆.dwg | 176.27K |
| 14 | 02车端面.dwg | 146.07K |
| 15 | 03粗车止口.dwg | 155.04K |
| 16 | 04粗镗销孔.dwg | 183.12K |
| 17 | 05半精车外圆.dwg | 183.93K |
| 18 | 06粗车环槽.dwg | 181.65K |
| 19 | 07钻斜油孔.dwg | 188.01K |
| 20 | 08钻直油孔.dwg | 178.01K |
| 21 | 09半精车止口.dwg | 159.42K |
| 22 | 10半精车环槽及其倒角.dwg | 180.54K |
| 23 | 11精车外圆.dwg | 165.62K |
| 24 | 12半精镗销孔.dwg | 151.20K |
| 25 | 13精镗销孔.dwg | 175.08K |
| 26 | 14车卡环槽.dwg | 155.57K |
| 27 | 15精磨椭圆裙部.dwg | 186.29K |
| 28 | 16铣气门内槽.dwg | 202.20K |
| 29 | 17铣气门外槽.dwg | 202.95K |
| 30 | 18金刚镗销孔.dwg | 187.97K |

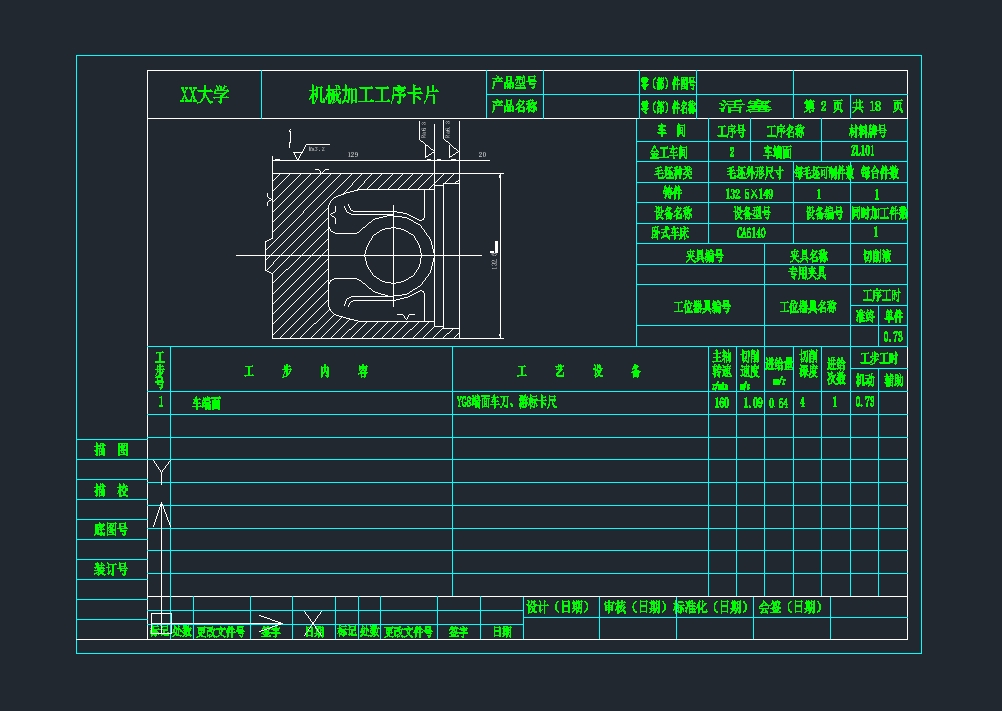

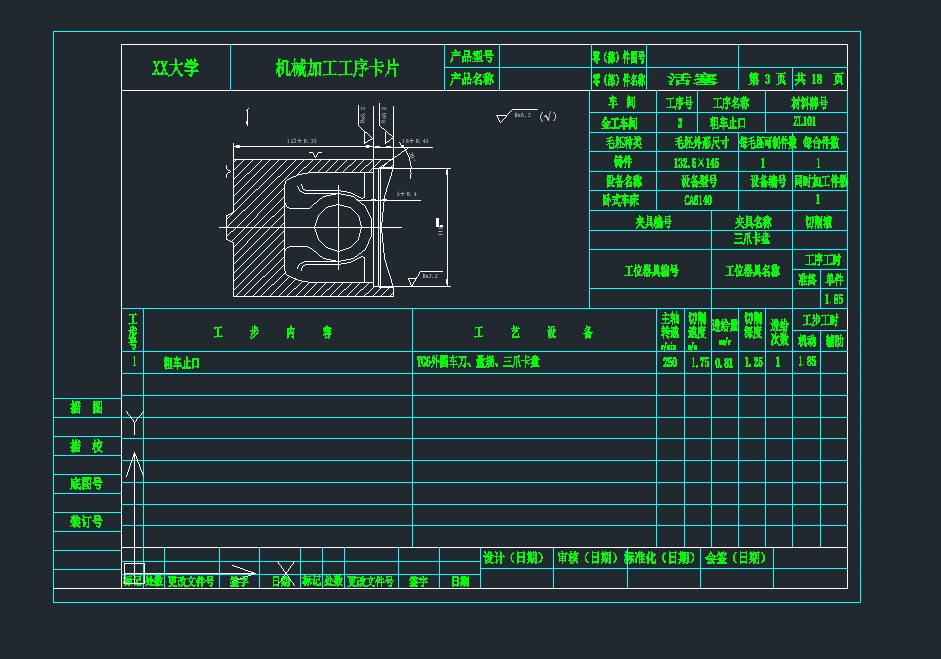

| 31 | 机械加工工艺过程卡.doc | 98.00K |
