后厨重型双星对开门水池柜

首页>图纸库>机械设备>医疗机械2024-05-25报告错误错误问题可与客服联系，感谢您的支持！0
0
15

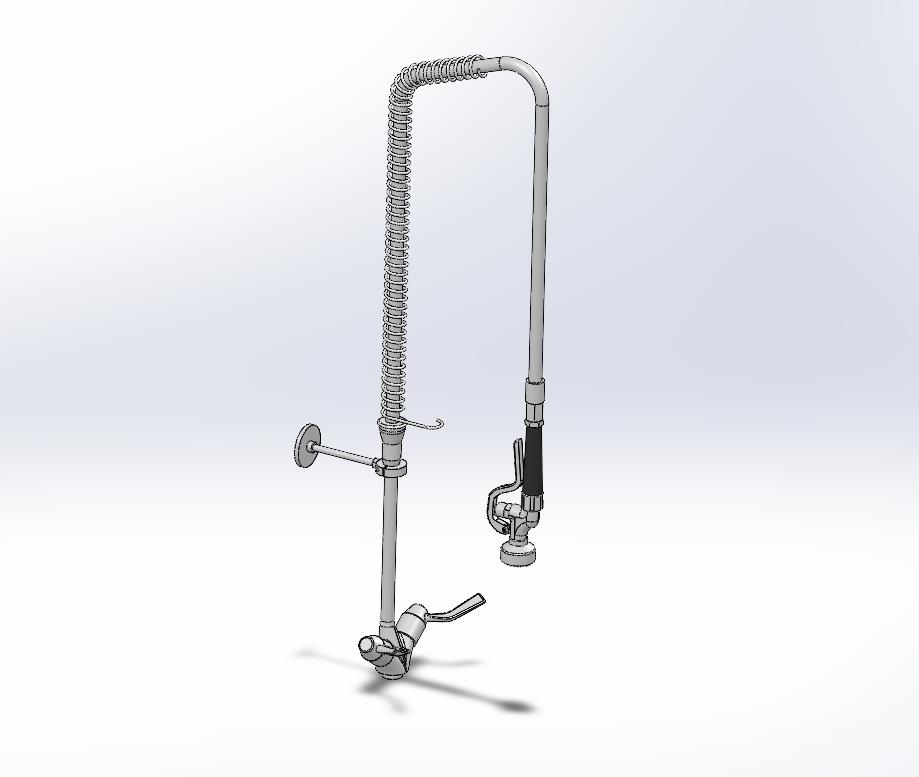

图纸预览图

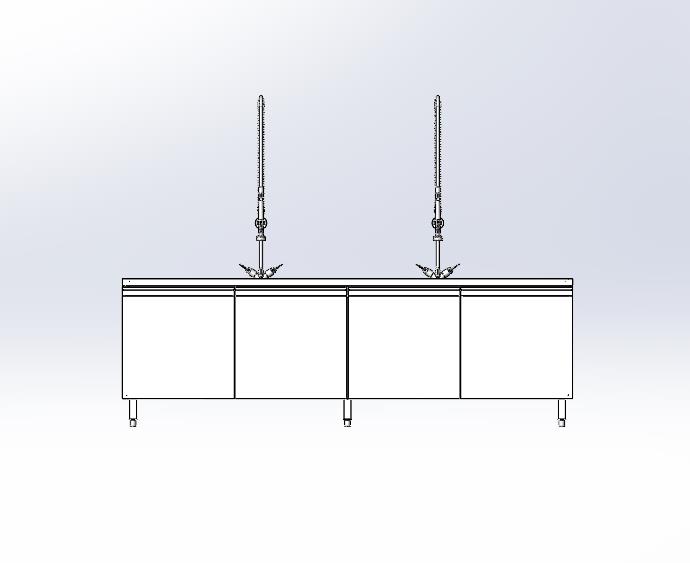

图纸预览图

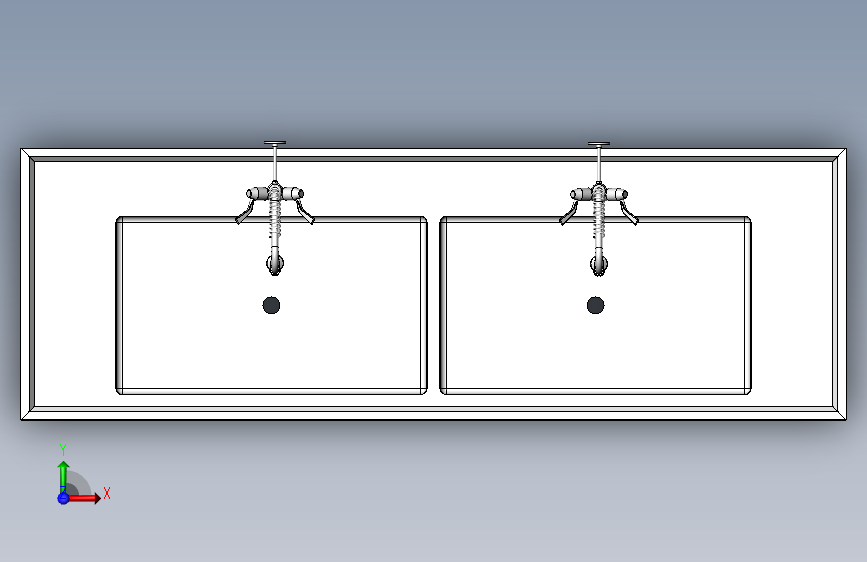

图纸预览图

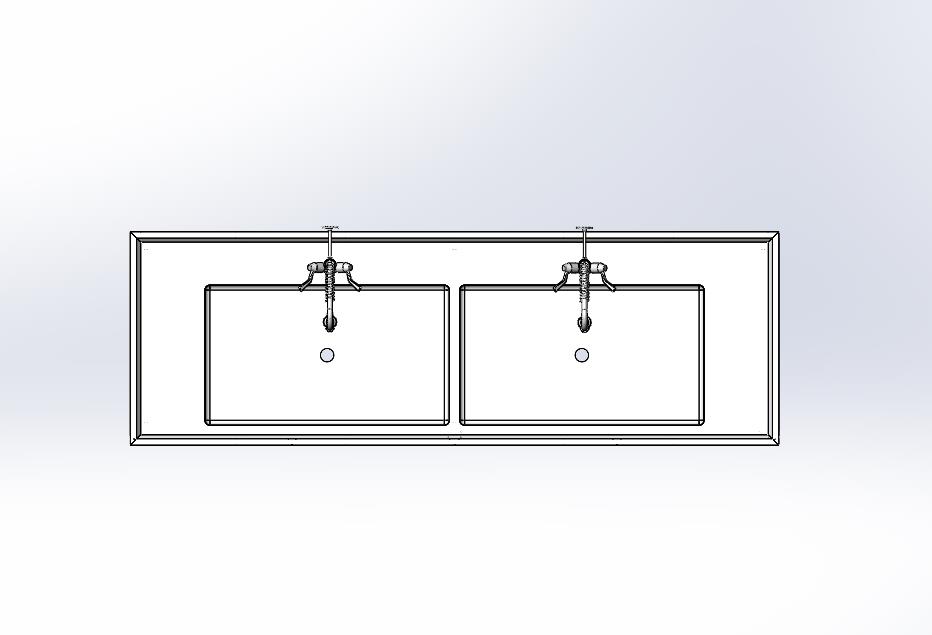

图纸预览图

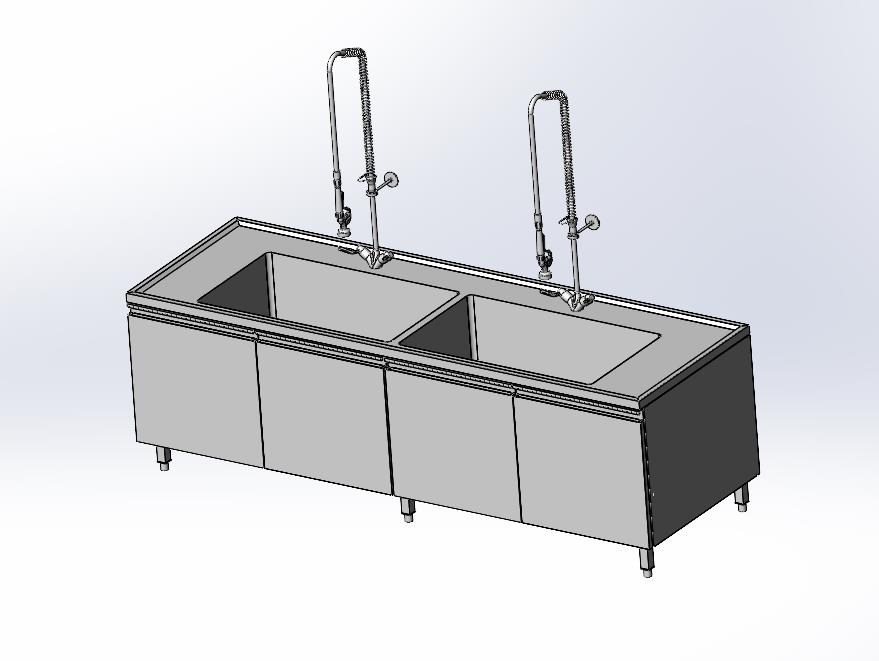

图纸预览图

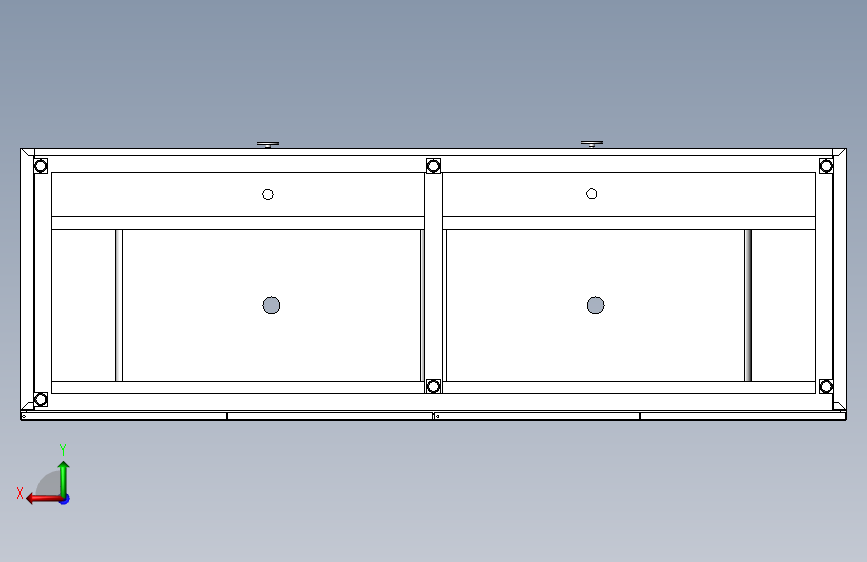

图纸预览图

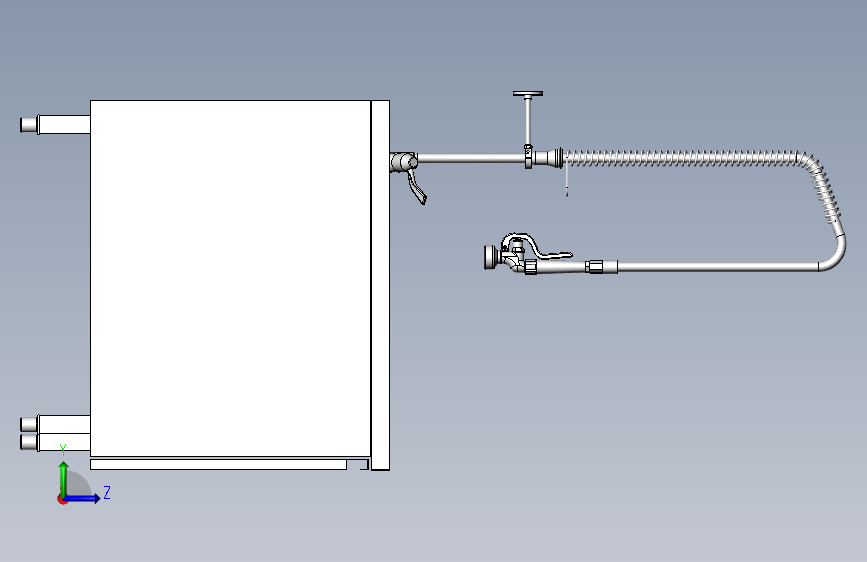

图纸预览图

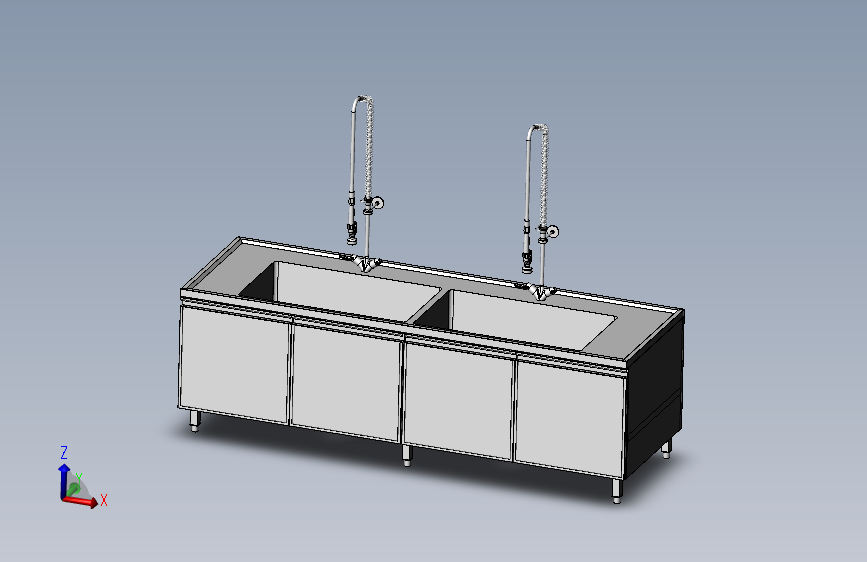

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

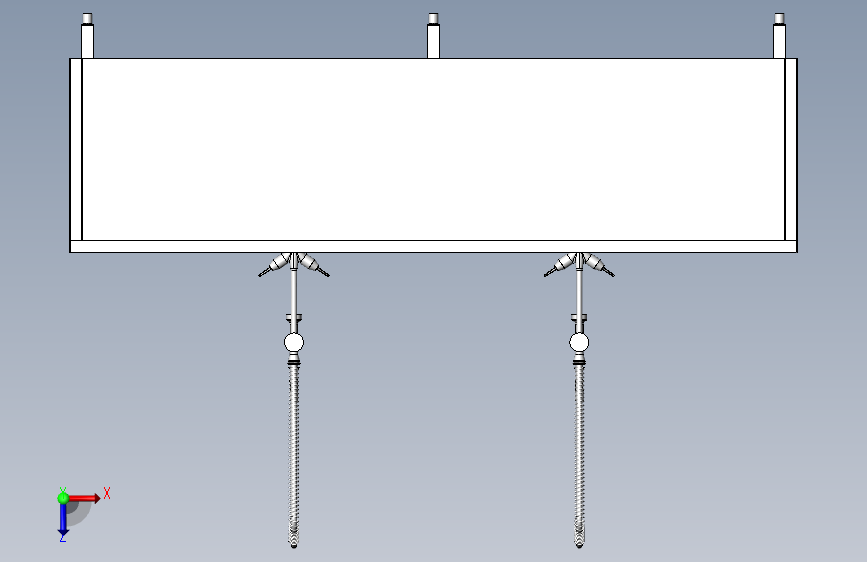

这是一款后厨重型双星对开门水池柜，全钣金装配，采用solidworks2021和cad2007绘制，包含solidworks零件图和装配图，cad开料图，台面整体下沉，该设备外观设计合理且美观大气，内部结构可自由拆分。所有尺寸可以自己进行测量，对开门柜，里面可以储物，内部有加固组件，可以承受数百斤重物，图纸可编辑，含参数
下载需要250金币
立即下载 收藏
图纸信息
图纸ID ：460095
文件大小：48.7M
所需金币：250
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：dwg,pdf,slddrw,sldprt,sldasm
软件版本：SOLIDWORKS 2021
