三孔垫片冲孔落料复合模（CAD图+UG三维） 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；

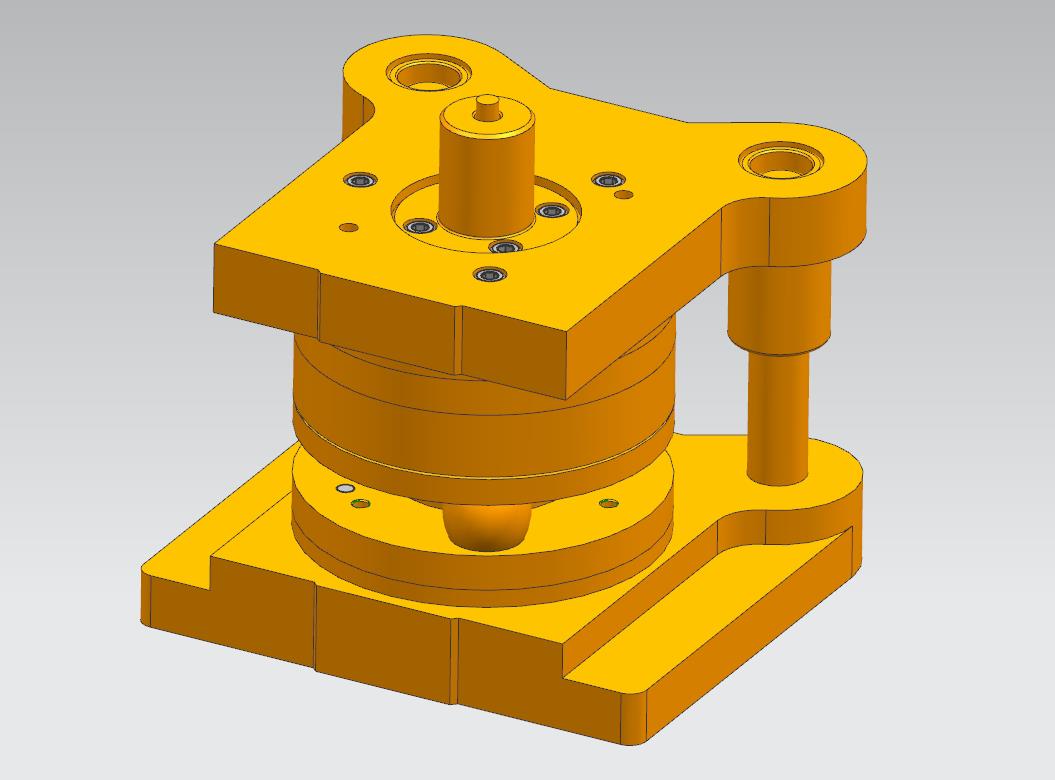

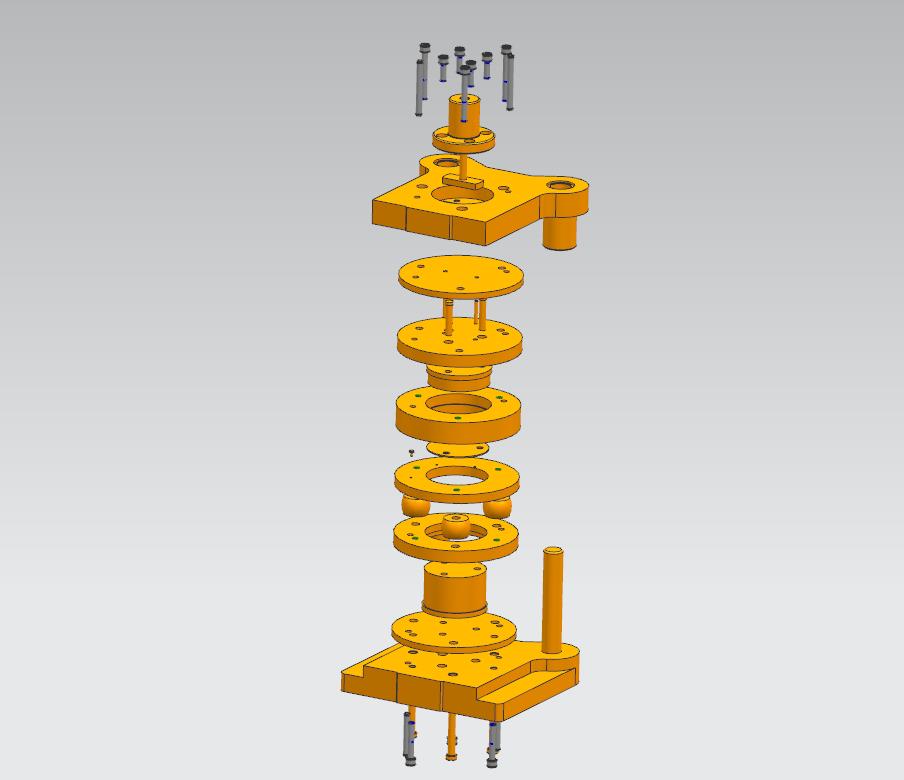

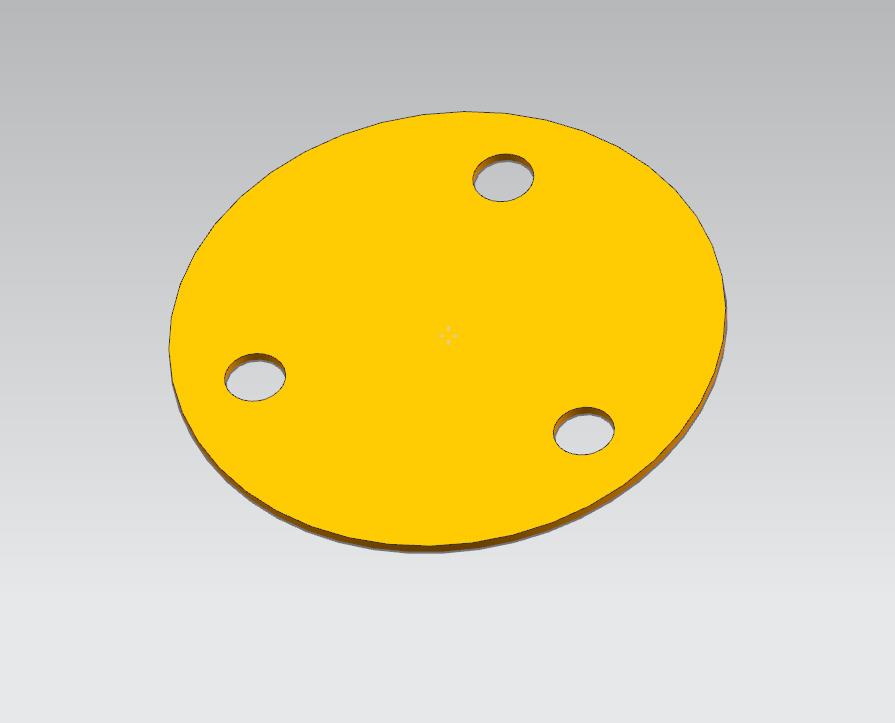

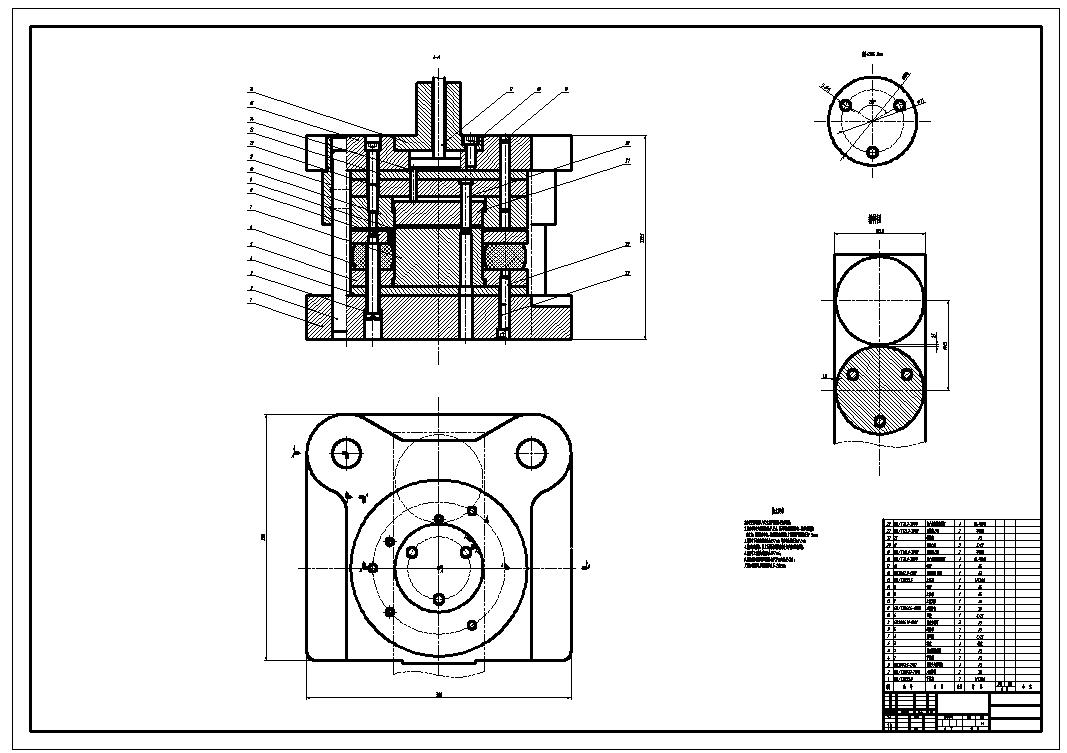

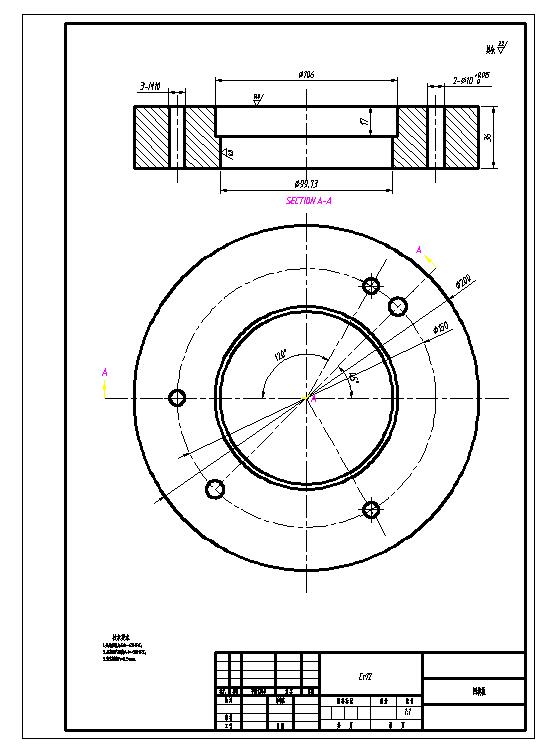

三孔垫片冲孔落料复合模（CAD图+UG三维）
图纸描述
三孔垫片冲孔落料复合模（CAD图+UG三维） 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
下载需要95金币 推广可免费下载
立即下载 收藏
图纸信息
作者
屠风
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  _asm1.stp | 625.27K |
| 2 |  图纸1.dwg | 219.81K |
| 3 |  aomo-1.prt | 194.00K |
| 4 | CK_tumo-1.prt | 130.00K |
| 5 | dagan-1.prt | 171.50K |
| 6 | dangliaoxiao-1.prt | 138.50K |
| 7 | daotao-1.prt | 171.50K |
| 8 | daozu-1.prt | 142.50K |
| 9 | dinggan-1.prt | 140.50K |
| 10 | GB-T119.1-200010x70.prt | 212.50K |
| 11 | GB-T119.1-200010x90.prt | 210.50K |
| 12 | GB-T70.1-2000M10x30.prt | 296.50K |
| 13 | GB-T70.1-2000M10x60.prt | 305.50K |
| 14 | GB-T70.1-2000M10x80.prt | 296.50K |
| 15 | gongjian-1.prt | 132.50K |
| 16 | mobin-1.prt | 211.00K |
| 17 | SM_asm-1.prt | 229.50K |
| 18 | S_dianban-1.prt | 141.50K |
| 19 | S_gudingban-1.prt | 171.00K |
| 20 | S_mozuo-1.prt | 316.50K |
| 21 | tuaomo-1.prt | 150.00K |
| 22 | tuiban-1.prt | 150.50K |
| 23 | xiangjiao-1.prt | 134.50K |
| 24 | xieliao_LD-1.prt | 184.50K |
| 25 | xilaoban-1.prt | 187.50K |
| 26 | XM_asm-1.prt | 218.50K |
| 27 | X_dianban-1.prt | 163.00K |
| 28 | X_gudingban-1.prt | 208.00K |
| 29 | X_mozuo-1.prt | 384.00K |
| 30 | _asm1.prt | 219.00K |
