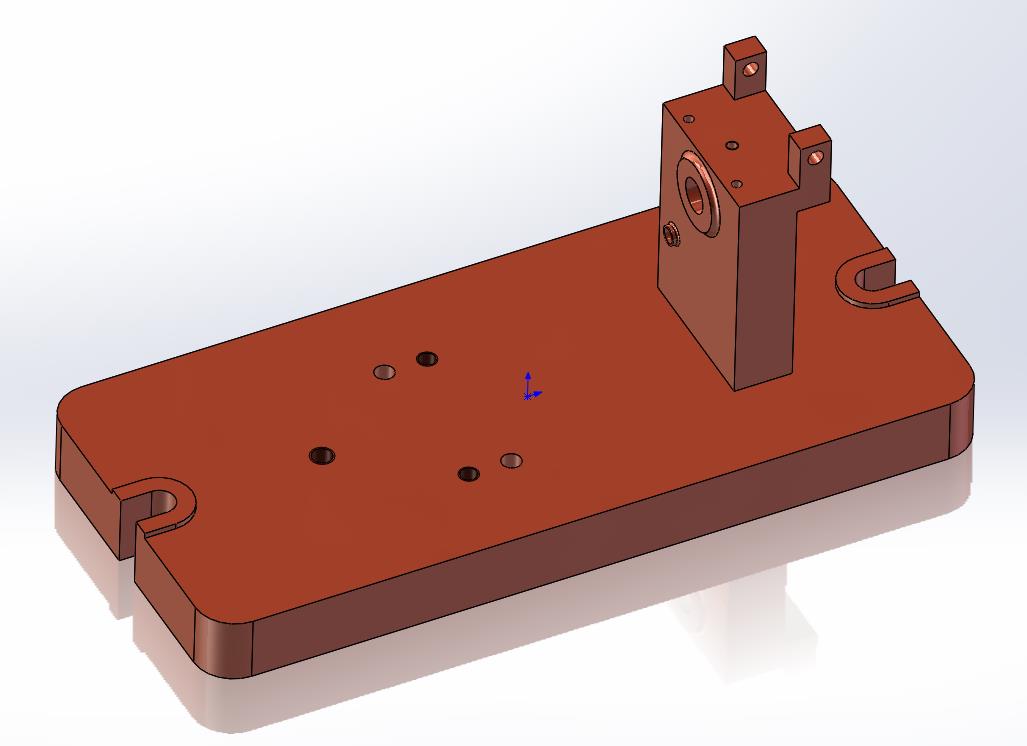

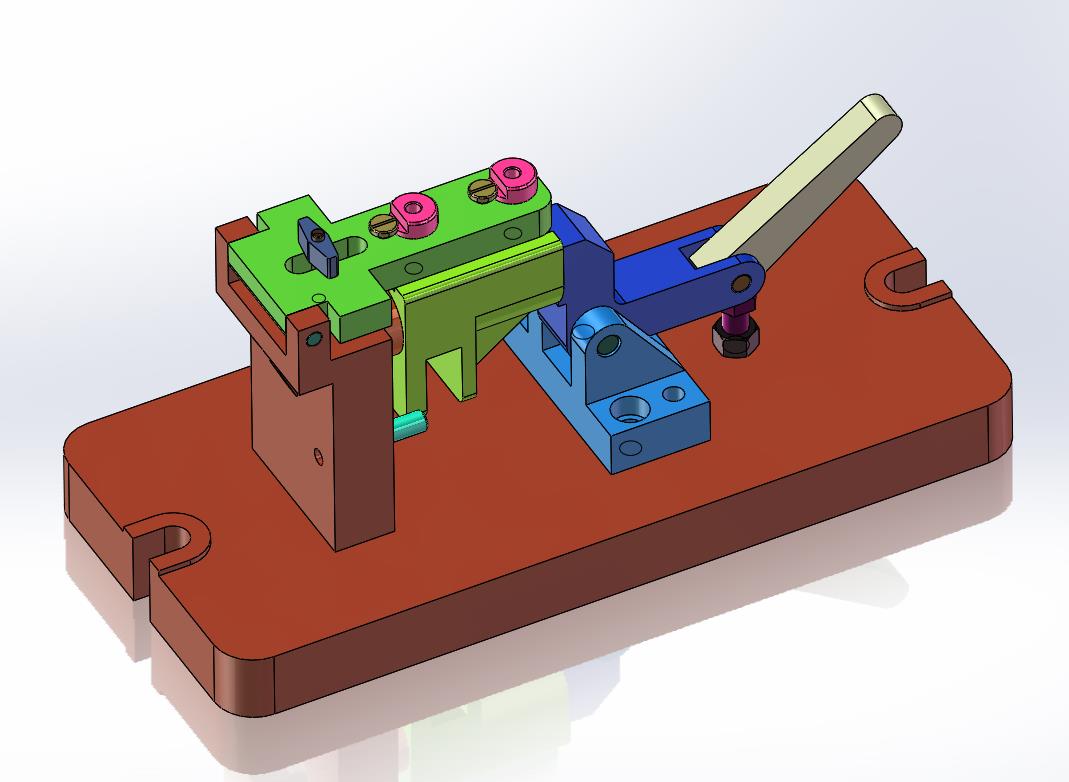

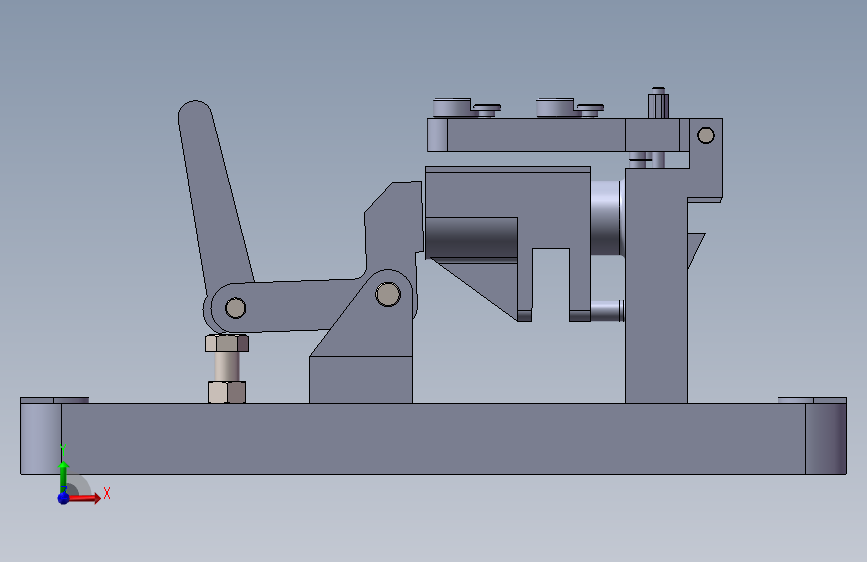

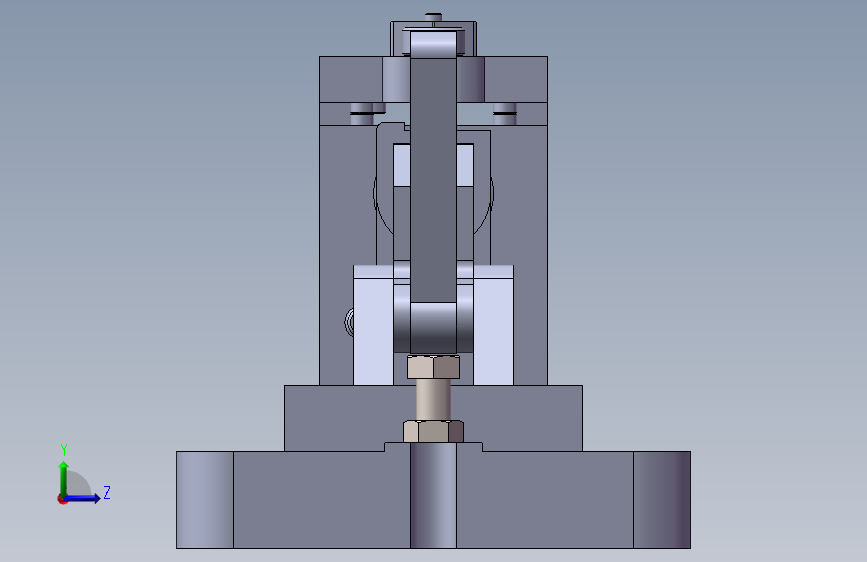

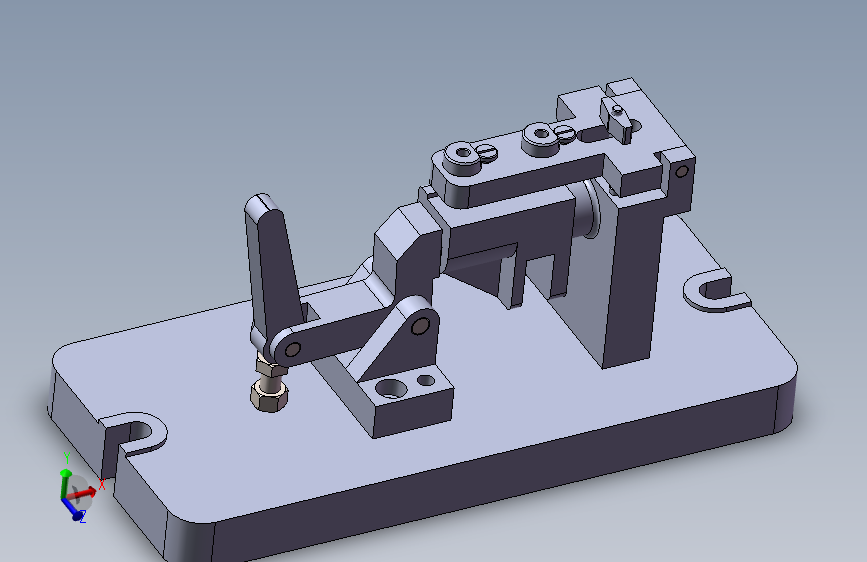

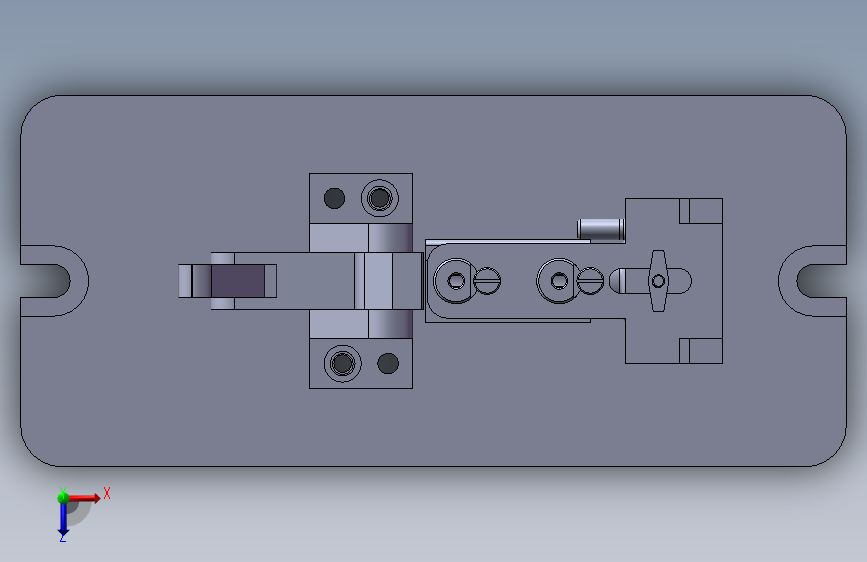

拔叉钻2-M8螺纹孔夹具（CAD图+SW三维）
图纸描述
1.装配过程中零件不允许磕、碰、划伤和锈蚀。 2.螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。 3.规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。
下载需要70金币
立即下载 收藏
图纸信息
图纸ID ：459483
文件大小：3.05M
所需金币：70
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：dwg,step,sldprt,sldasm
软件版本：SOLIDWORKS 2015
作者
宗政钱
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

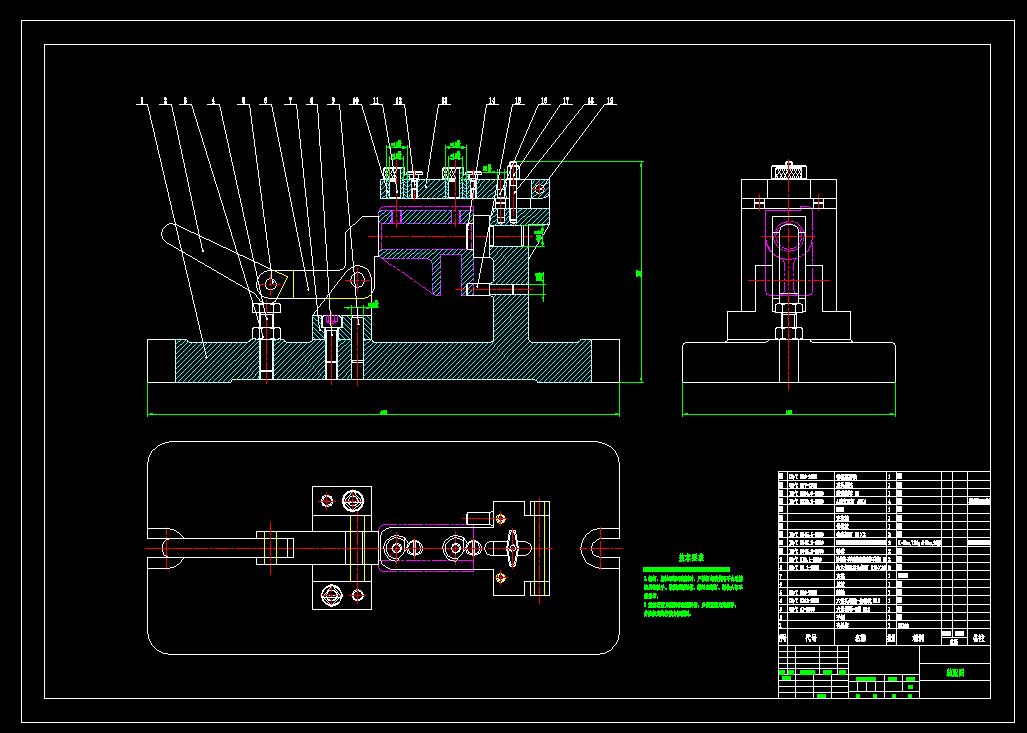

| 1 |  2钻2-M8螺纹孔1.dwg | 177.31K |

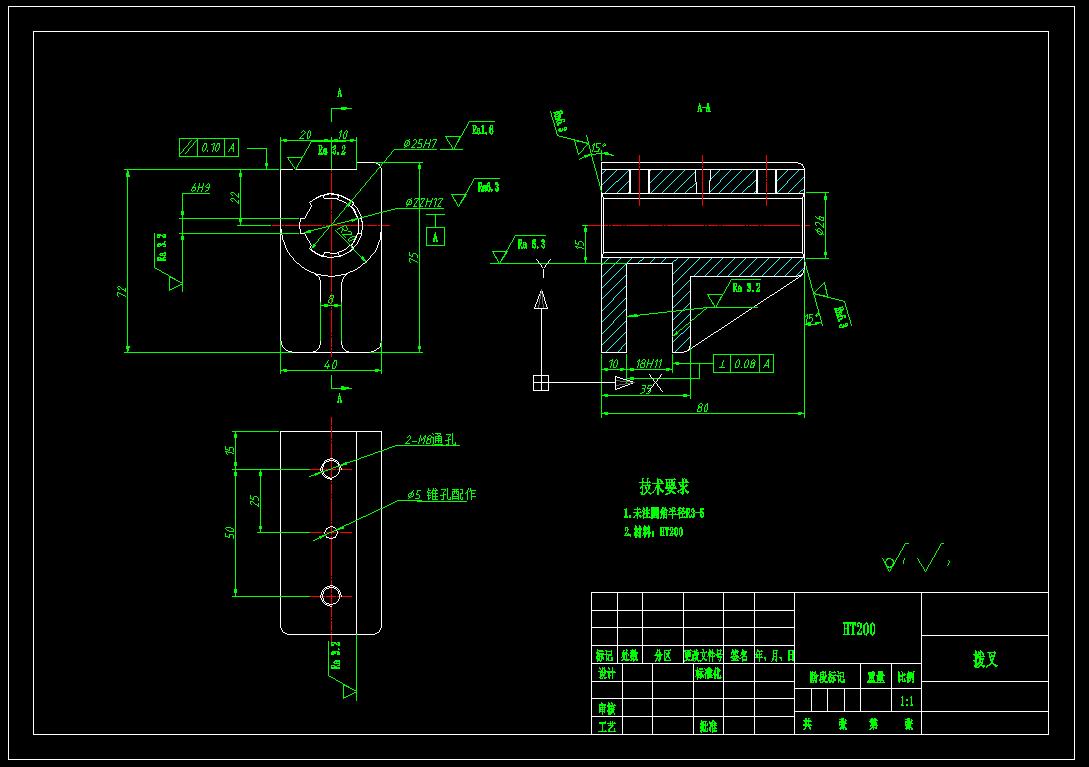

| 2 | 拨叉.dwg | 342.61K |
| 3 |  装配体1.STEP | 1.19M |
| 4 |  10_衬套.SLDPRT | 96.30K |
| 5 | 11_快换钻套6.8F7×12k6×16或6.8E7×12m6×16.SLDPRT | 94.58K |
| 6 | 12_钻套螺钉M5×3.SLDPRT | 81.14K |
| 7 | 13_钻模板.SLDPRT | 116.38K |
| 8 | 14_定位轴.SLDPRT | 87.62K |
| 9 | 15_挡销.SLDPRT | 70.76K |
| 10 | 16_A型支承钉A8X4.SLDPRT | 74.44K |
| 11 | 17_菱形螺母M6.SLDPRT | 80.92K |
| 12 | 18_双头螺柱.SLDPRT | 45.00K |
| 13 | 1_夹具体.SLDPRT | 216.60K |
| 14 | 2_手柄.SLDPRT | 61.50K |
| 15 | 6_压板.SLDPRT | 81.23K |
| 16 | 7_支架.SLDPRT | 112.43K |
| 17 | B18.2.3.5M-HexboltM12x1.75x55--30N.sldprt | 119.49K |
| 18 | B18.2.4.1M-HexnutStyle1M12x1.75--D-N.sldprt | 142.45K |
| 19 | GB_CONNECTING_PIECE_PIN_DP10X28.sldprt | 95.54K |
| 20 | GB_CONNECTING_PIECE_PIN_DP12X55.sldprt | 98.16K |
| 21 | GB_CONNECTING_PIECE_PIN_DP8X80.sldprt | 87.07K |
| 22 | 拔叉.SLDPRT | 169.13K |
| 23 |  装配体1.SLDASM | 317.70K |
