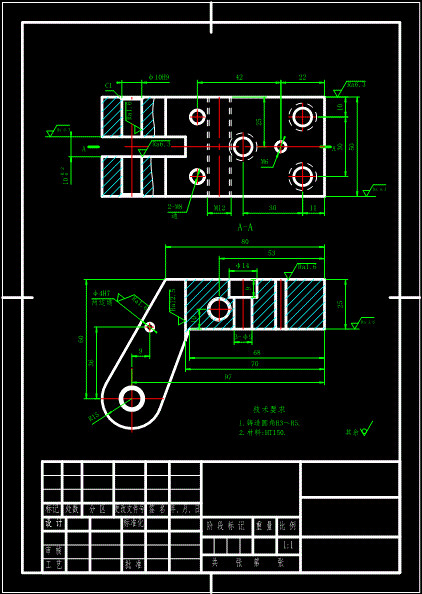

叉形支架-6-铣10槽夹具设计图纸下载,该图纸类型属于建筑模型、钢结构图纸,图纸大小2.41M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
叉形支架-6-铣10槽夹具设计
图纸描述
叉形支架-6-铣10槽夹具设计图纸下载,该图纸类型属于建筑模型、钢结构图纸,图纸大小2.41M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
下载需要135金币
立即下载 收藏
图纸信息
作者
成宗
已分享: 份作品

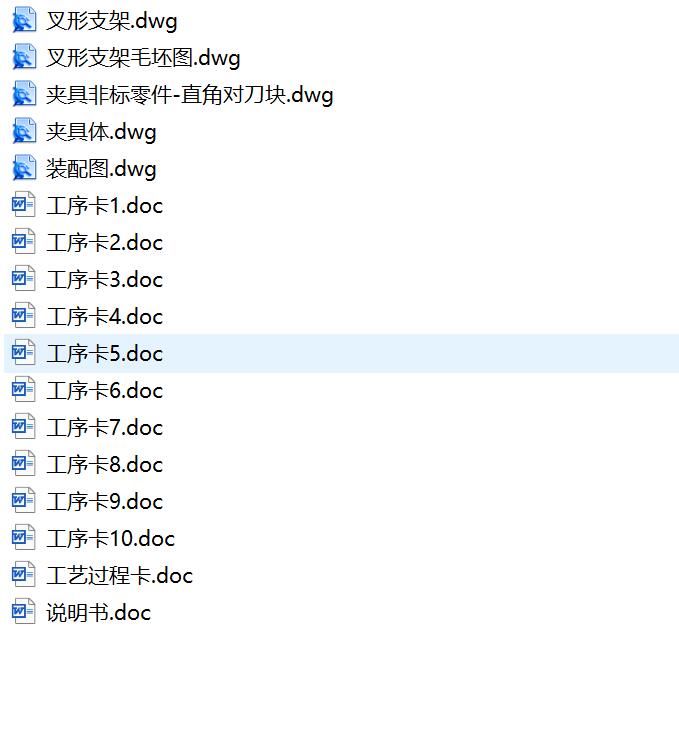

文件列表

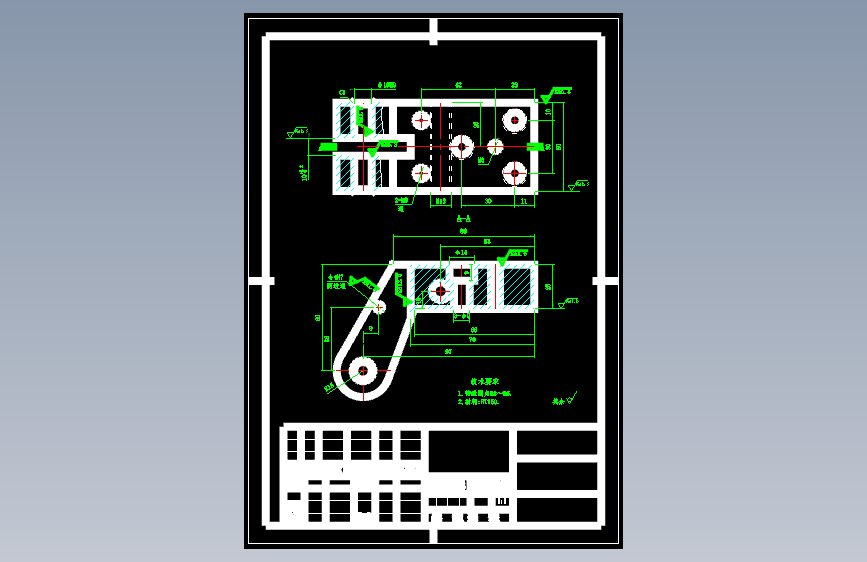

| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  622.txt | 0B |
| 2 |  叉形支架.dwg | 71.30K |

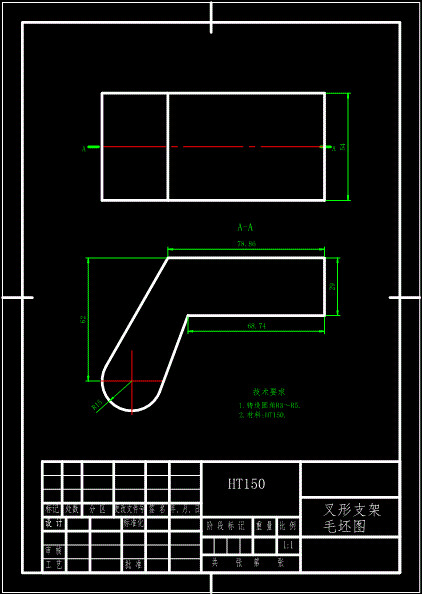

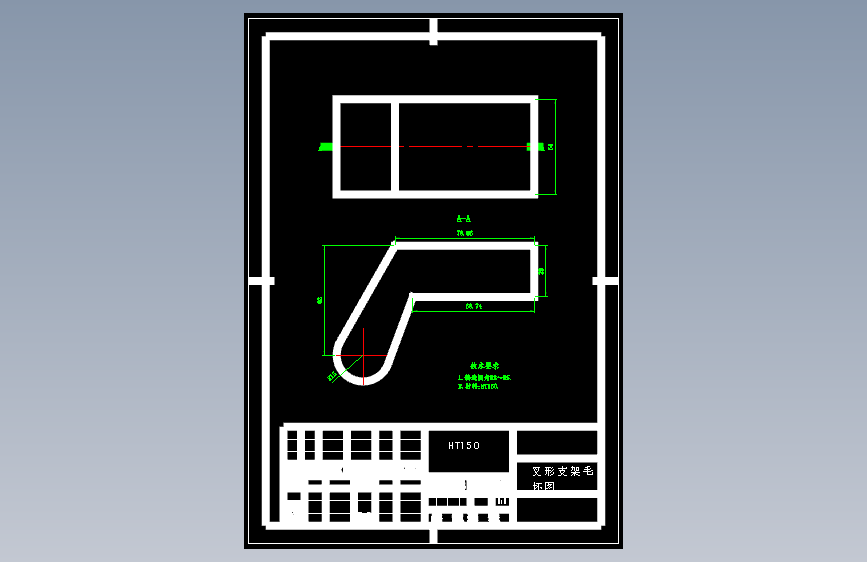

| 3 | 叉形支架毛坯图.dwg | 69.06K |

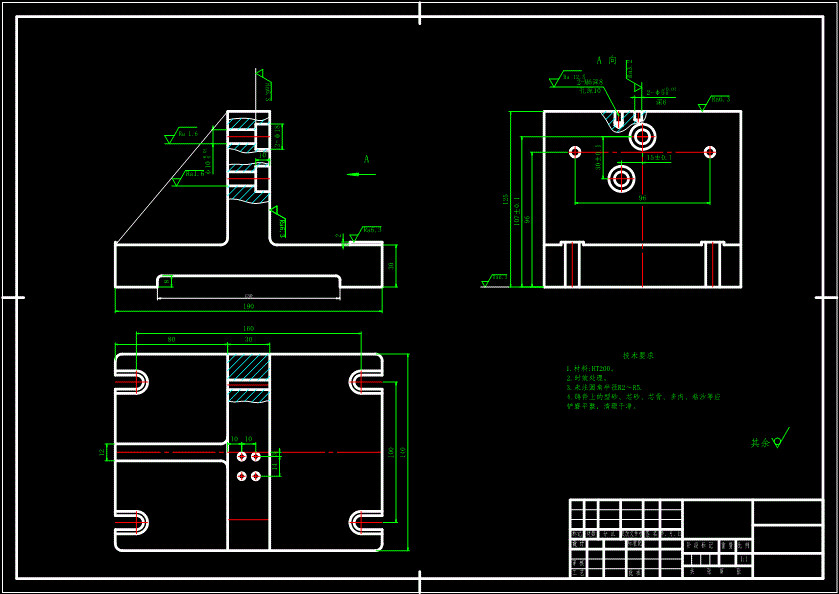

| 4 | 夹具体.dwg | 86.62K |

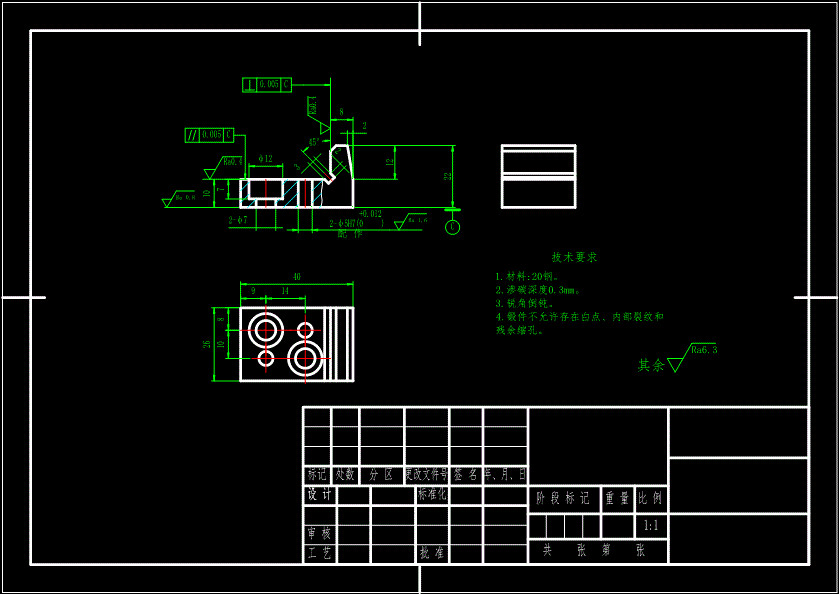

| 5 | 夹具非标零件-直角对刀块.dwg | 70.26K |

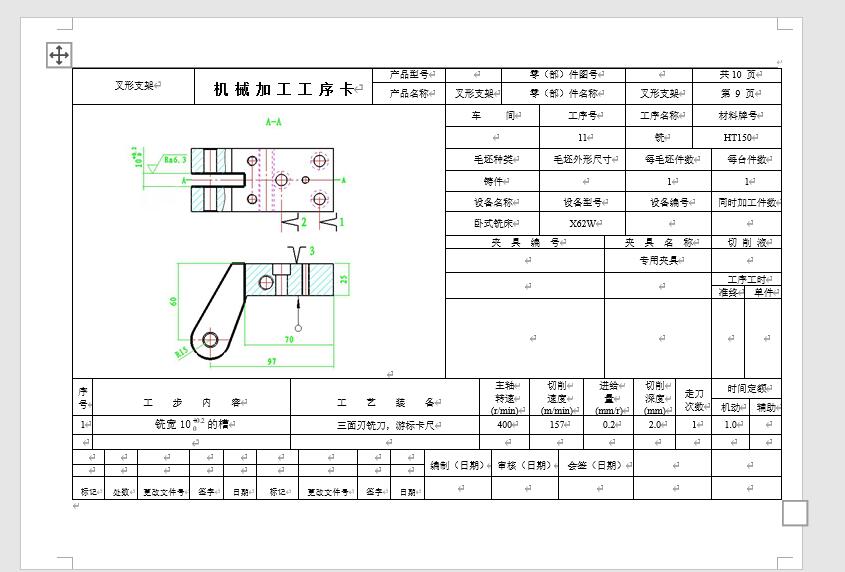

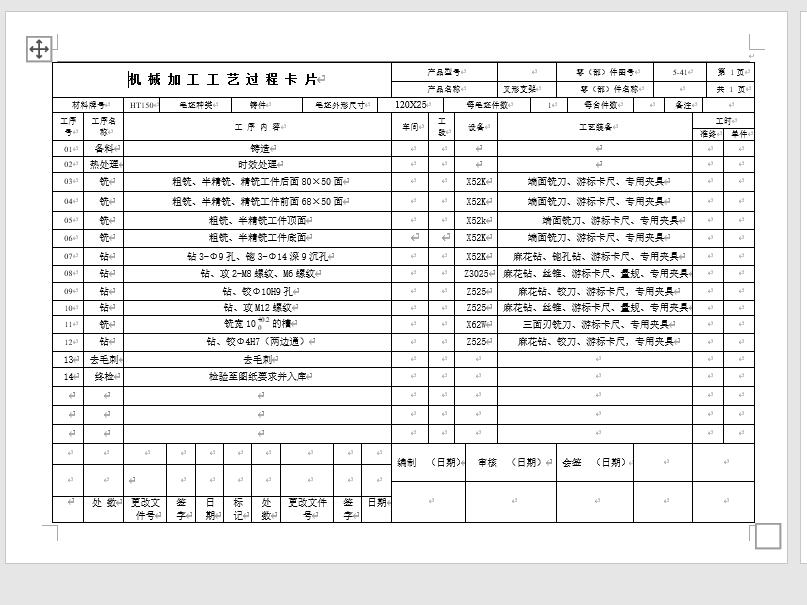

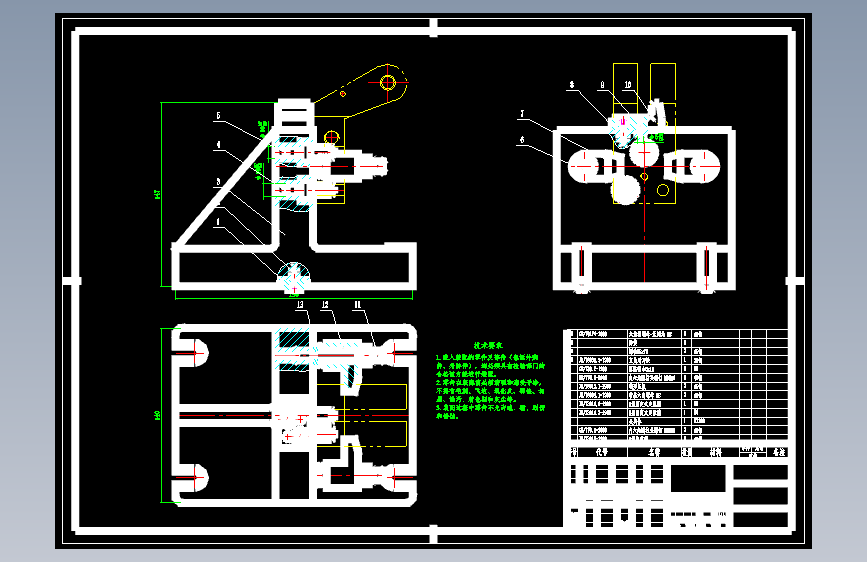

| 6 | 工序卡1.doc | 80.00K |
| 7 | 工序卡10.doc | 85.00K |
| 8 | 工序卡2.doc | 81.00K |
| 9 | 工序卡3.doc | 84.50K |
| 10 | 工序卡4.doc | 83.50K |
| 11 | 工序卡5.doc | 86.50K |
| 12 | 工序卡6.doc | 85.50K |
| 13 | 工序卡7.doc | 92.00K |
| 14 | 工序卡8.doc | 87.00K |
| 15 | 工序卡9.doc | 199.50K |
| 16 | 工艺过程卡.doc | 49.50K |
| 17 | 装配图.dwg | 108.06K |
| 18 | 说明书.doc | 1.70M |
