本设计为上海某宾馆中央空调系统的冷冻机房设计。建筑物高15层，地上高度45m，建筑面积16，000m2。资料包含图纸及设计计算书。内容较为全面。
上海某宾馆中央空调系统的冷冻机房图纸
图纸描述
本设计为上海某宾馆中央空调系统的冷冻机房设计。建筑物高15层，地上高度45m，建筑面积16，000m2。资料包含图纸及设计计算书。内容较为全面。
下载需要75金币
立即下载 收藏
图纸信息
作者
成宗
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

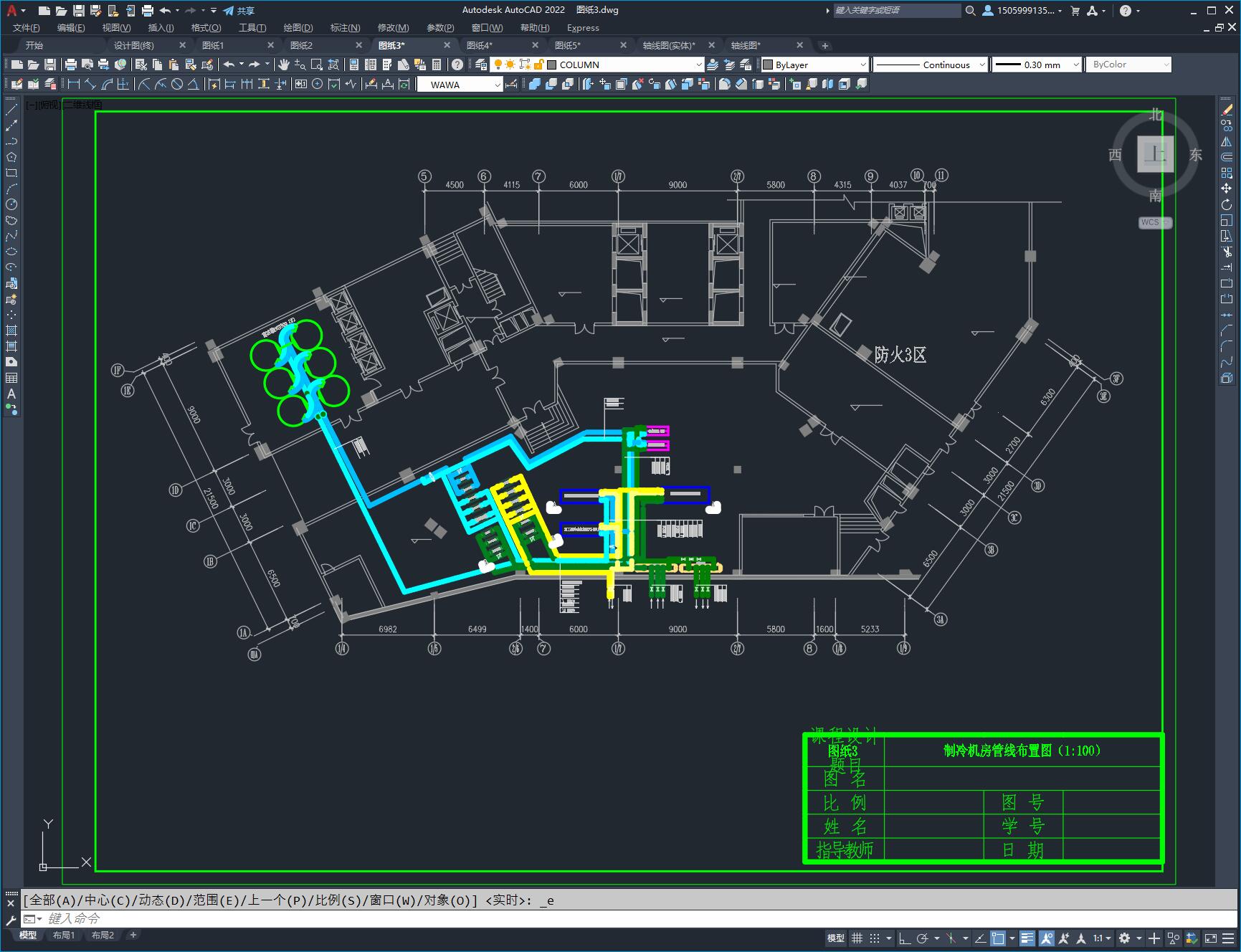

| 1 |  图纸1.dwg | 309.16K |

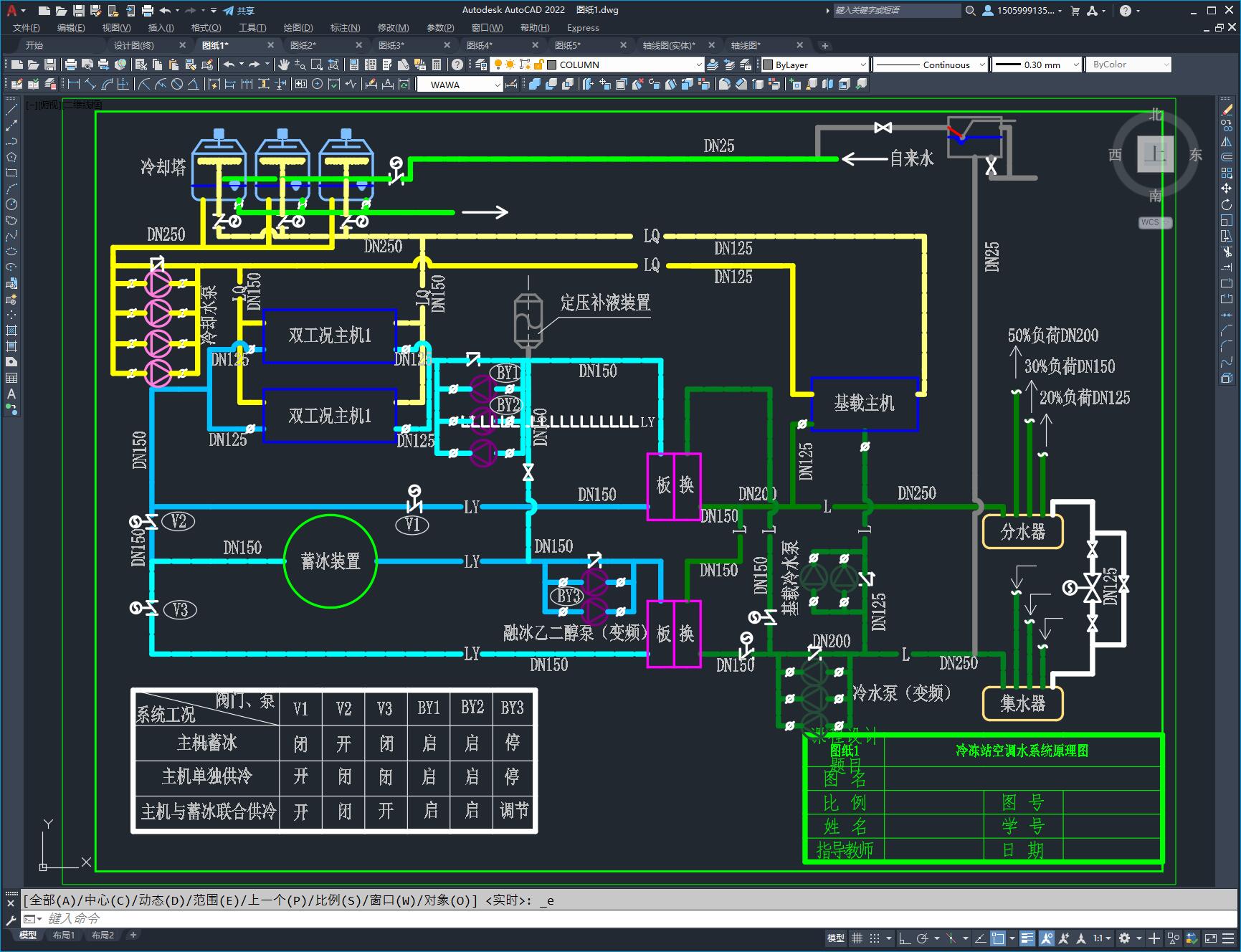

| 2 | 图纸2.dwg | 349.00K |

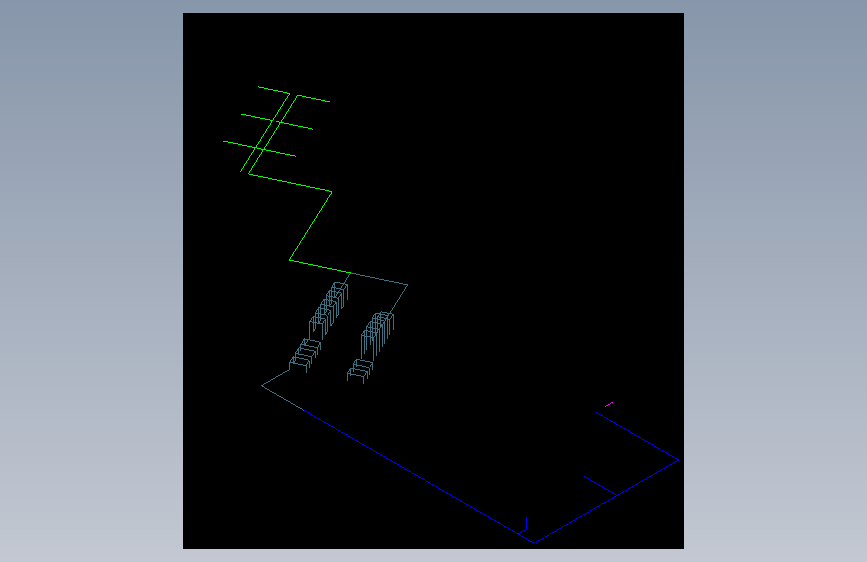

| 3 | 图纸3.dwg | 363.91K |

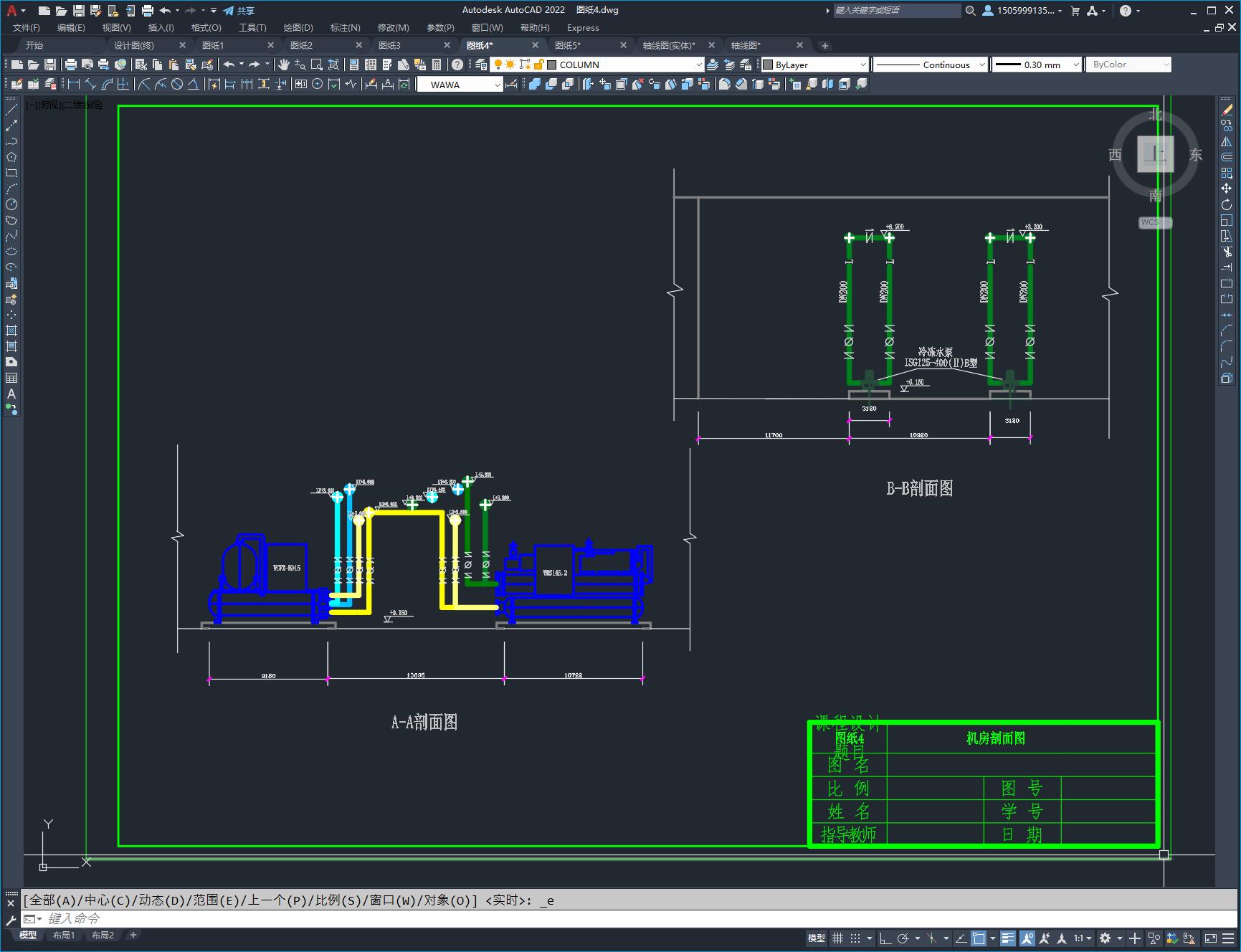

| 4 | 图纸4.dwg | 308.00K |

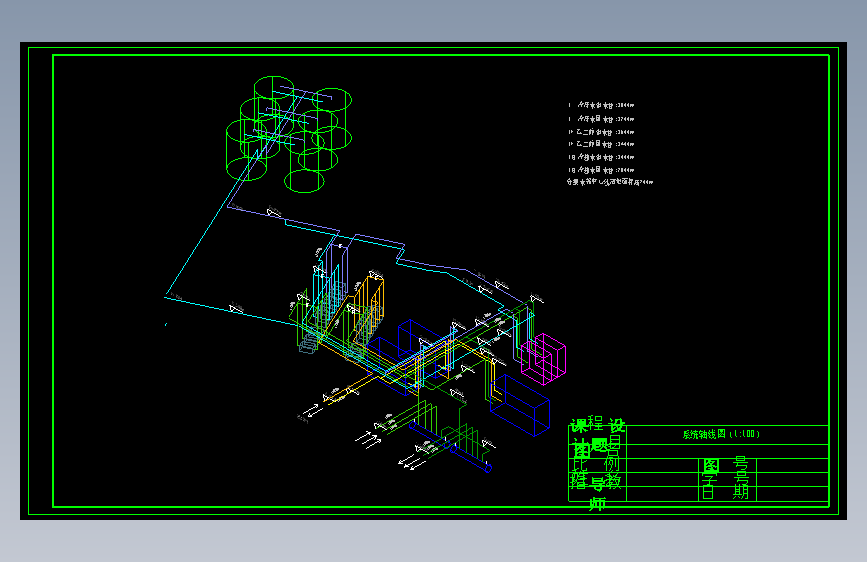

| 5 | 图纸5.dwg | 859.38K |

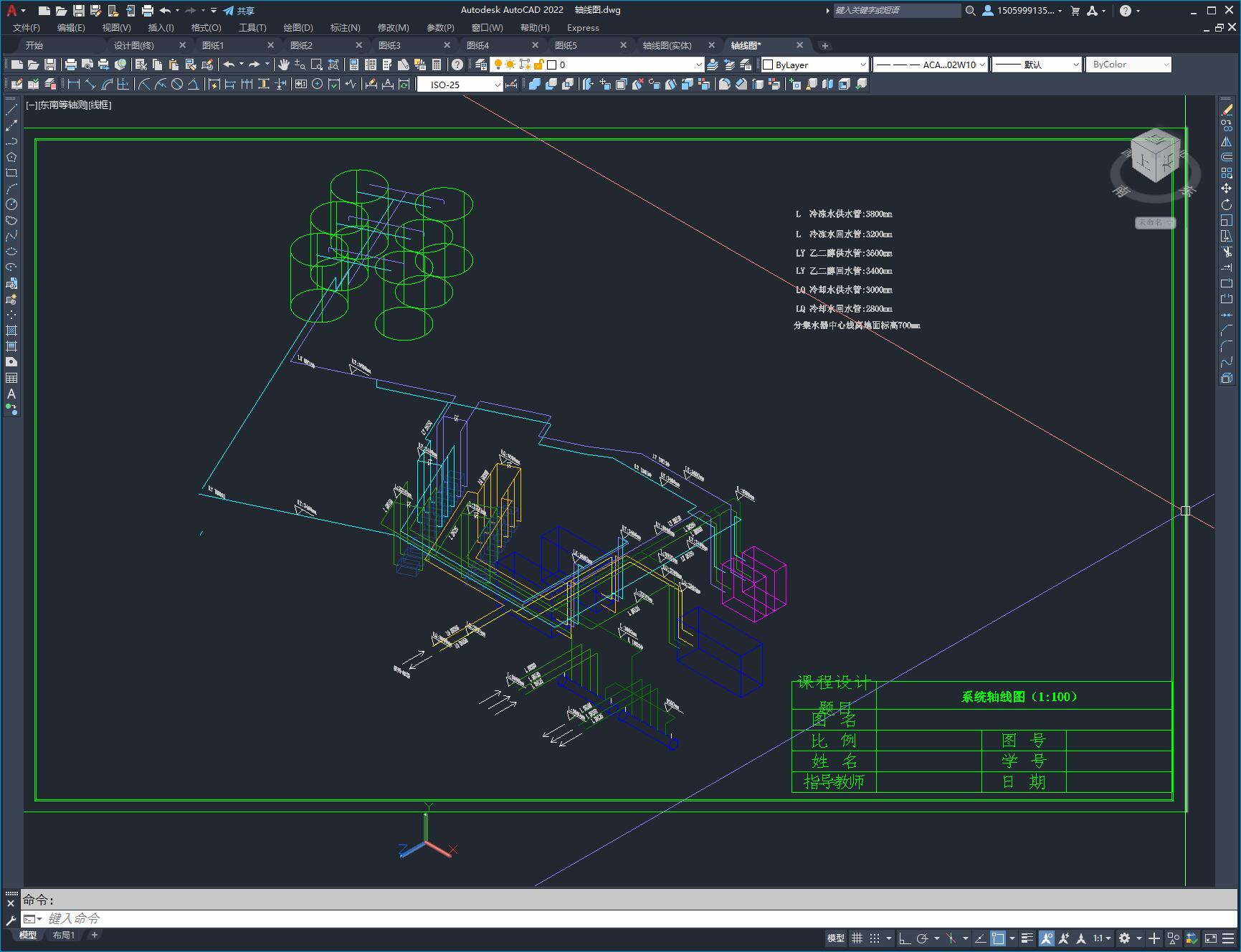

| 6 | 设计图终.dwg | 578.56K |
| 7 |  设计计算书_secret.doc | 202.50K |

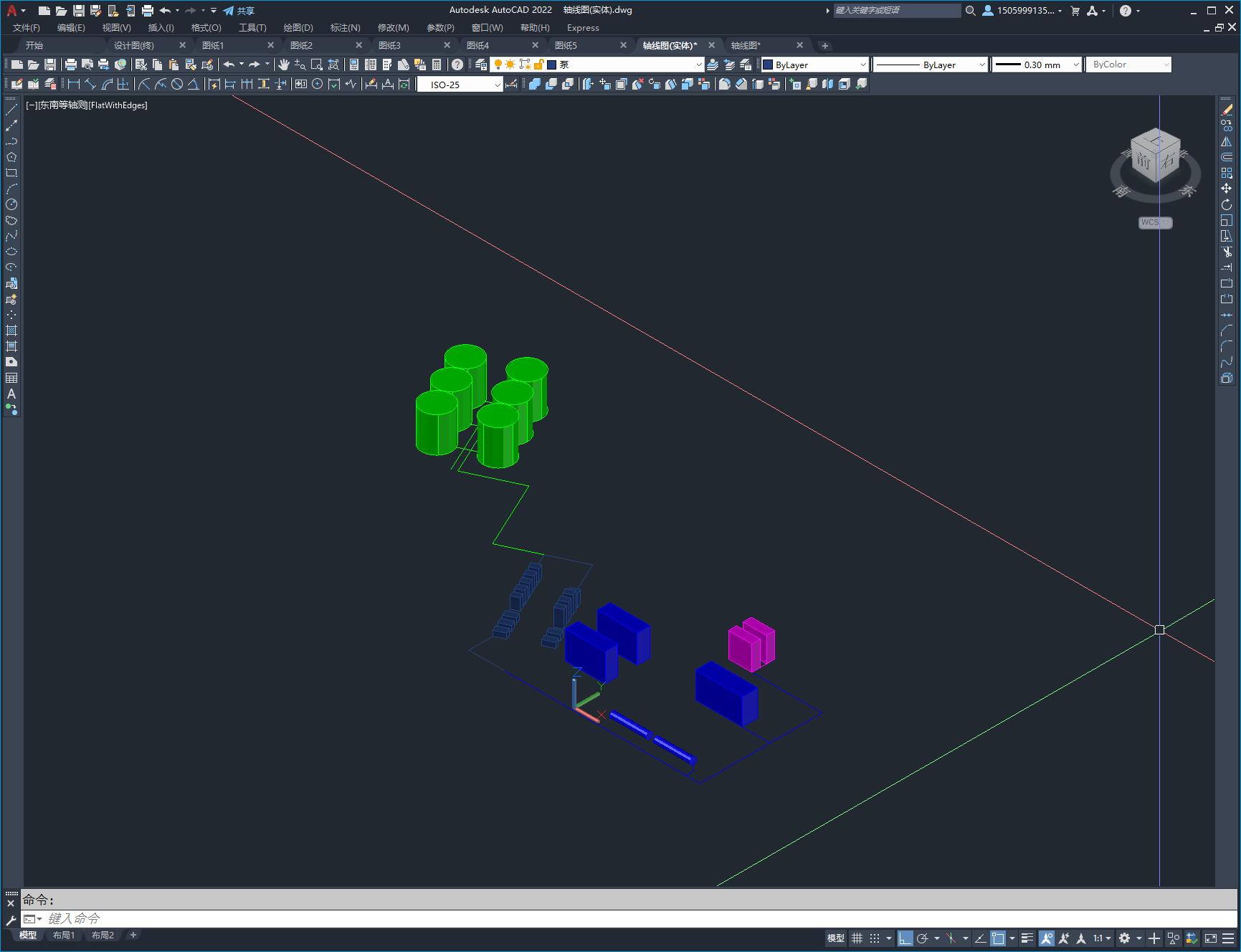

| 8 | 轴线图.dwg | 867.38K |
| 9 | 轴线图实体.dwg | 836.19K |
