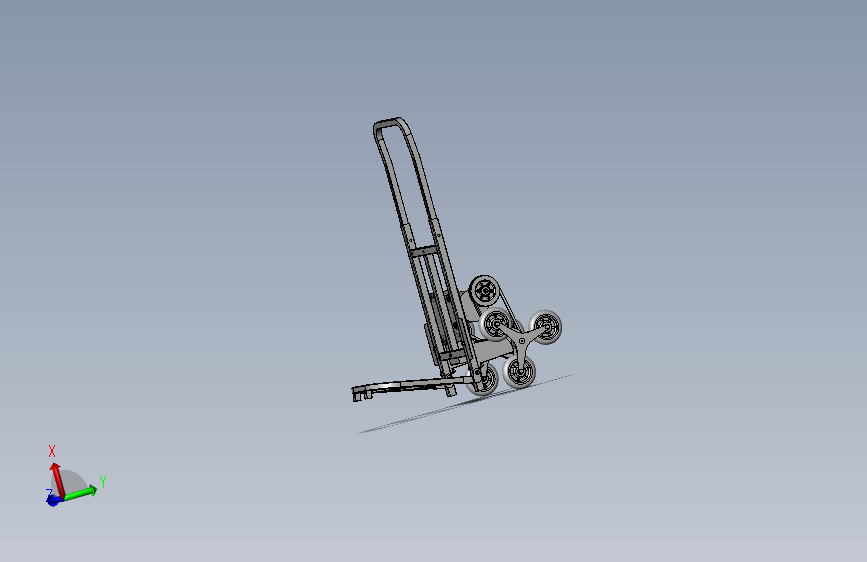

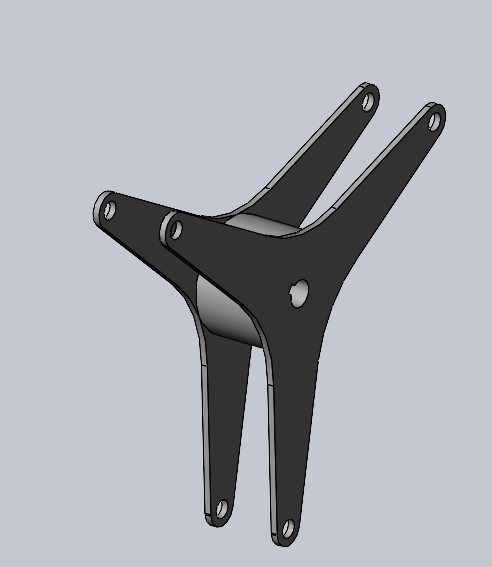

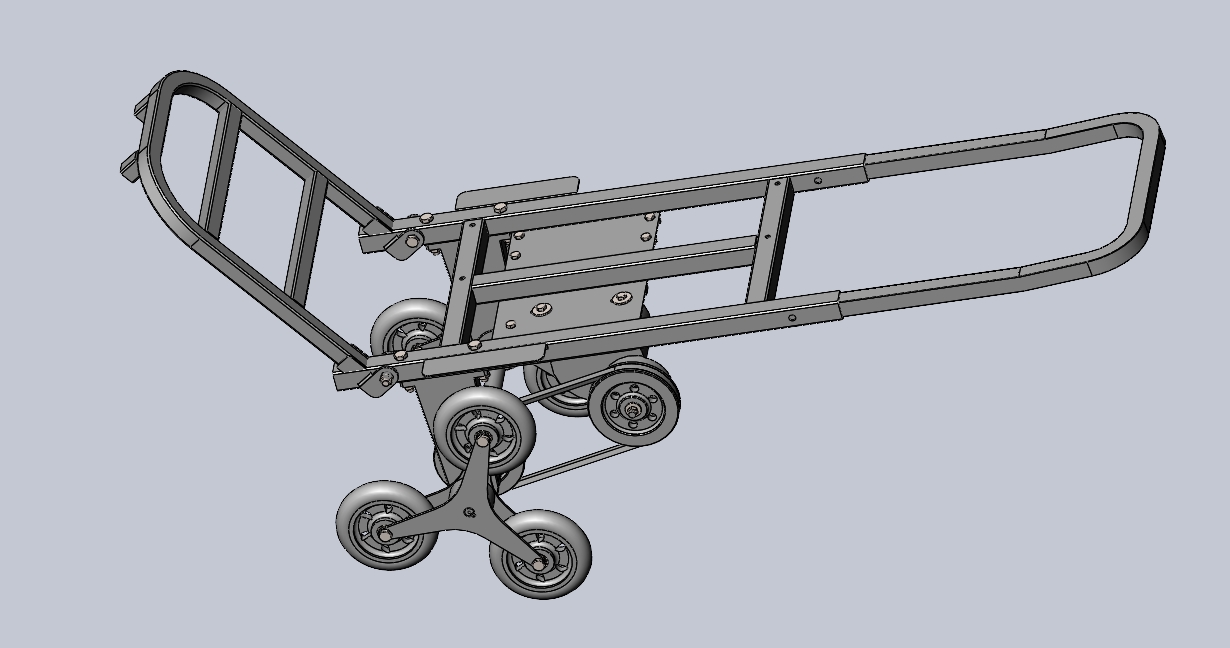

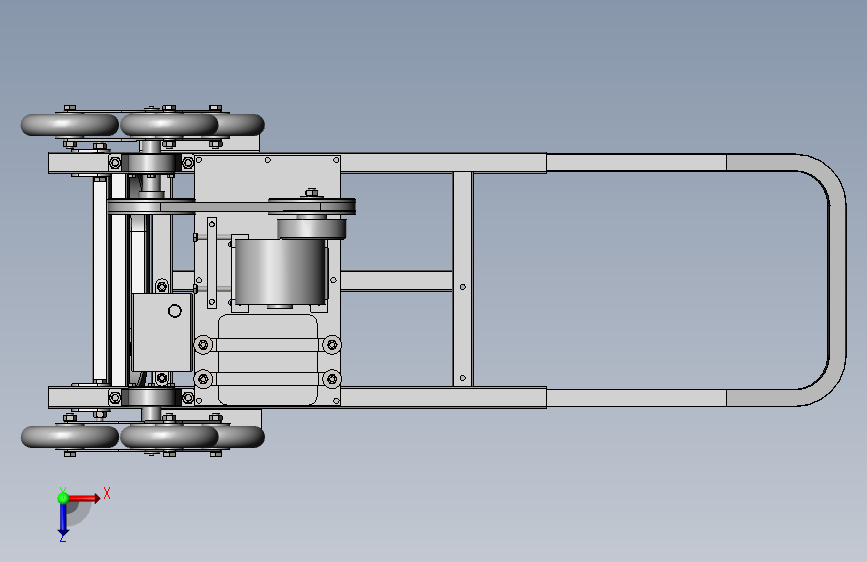

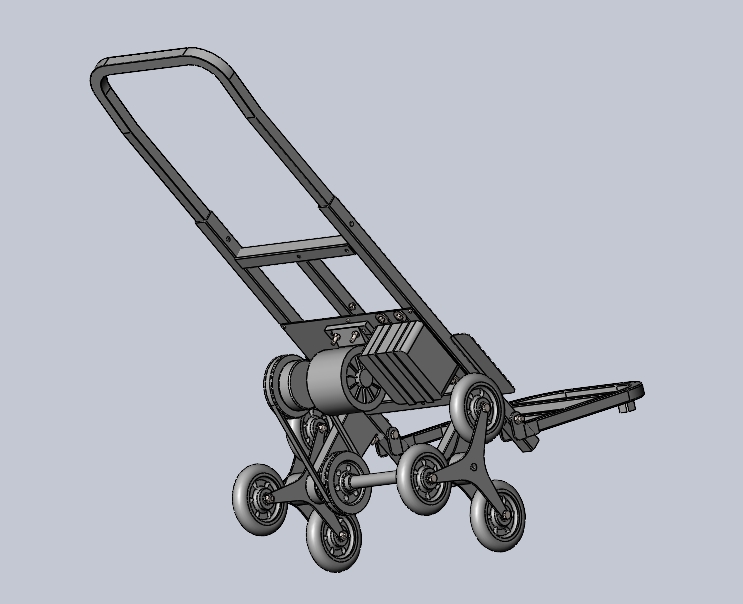

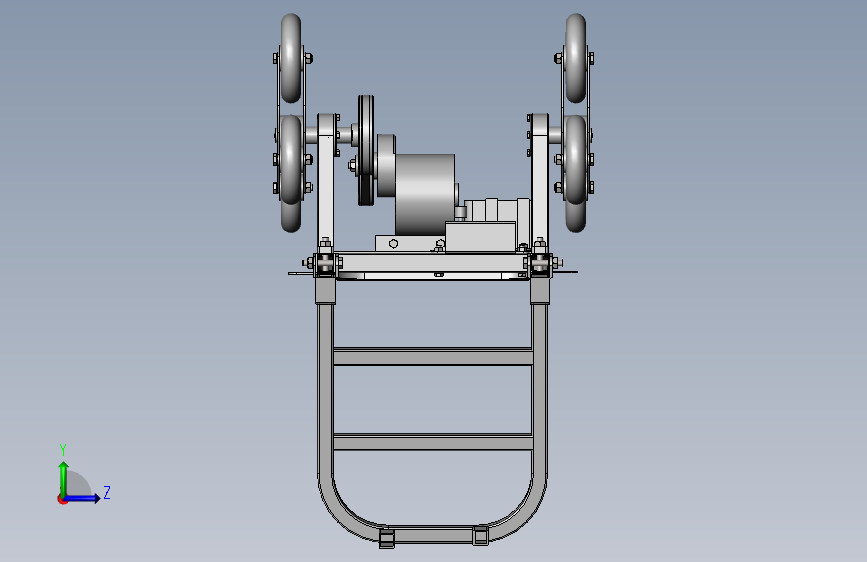

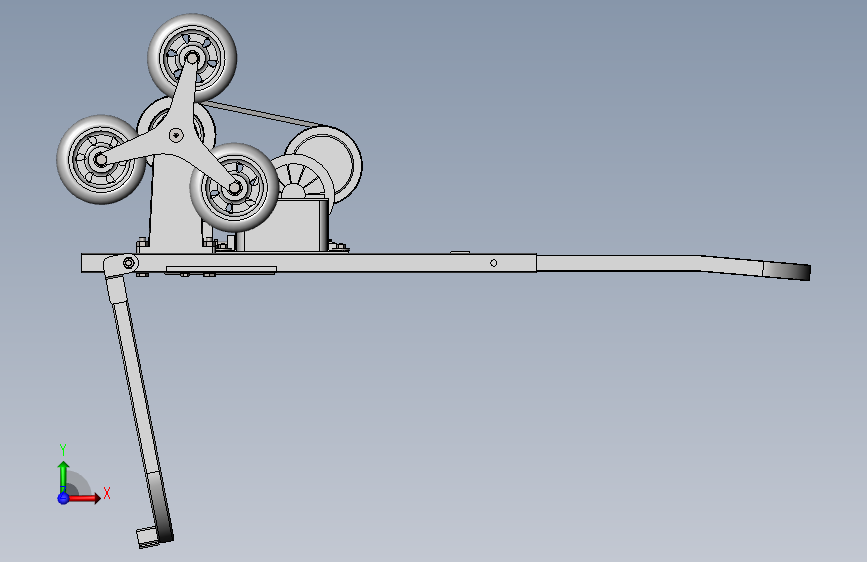

本小车主要用于搬运重物上下楼梯。本小车采用助力装置驱动组合三角轮能使小车更省力地攀爬楼梯；助力装置中调速电机通过旋钮设置不同转速，可以适用于不同年龄段人及不同重量的重物需求；调速电机与传动轴之间采用皮带传动，并且利用皮带传动打滑的现象，避免调速电机烧坏；调速电机的启动开关连接在车架主体上部拉杆上，方便在上楼时启动，下楼或平地行驶时关闭；传动轴与组合三角轮之间双键连接使传动轴运行平稳；车架主体上置物架不使用时可折叠，节省存放空间，放置物品时展开，下面两个支脚起支撑作用；车架主体上部拉杆可依据不同人的需求选择不同长度。

三角轮式助力爬楼小车
首页>图纸库>交通运输>其他2024-04-19报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！1
0
157

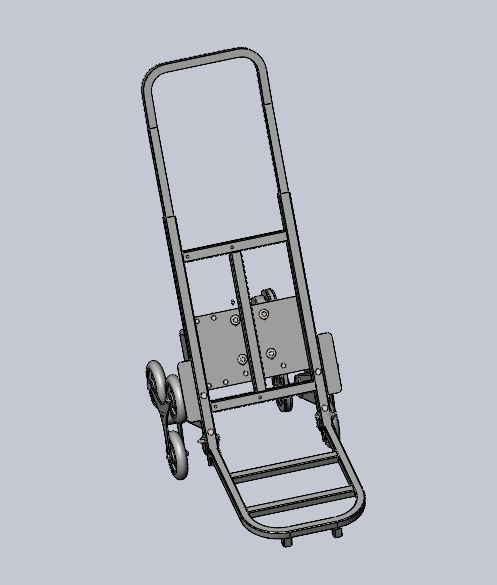

图纸预览图

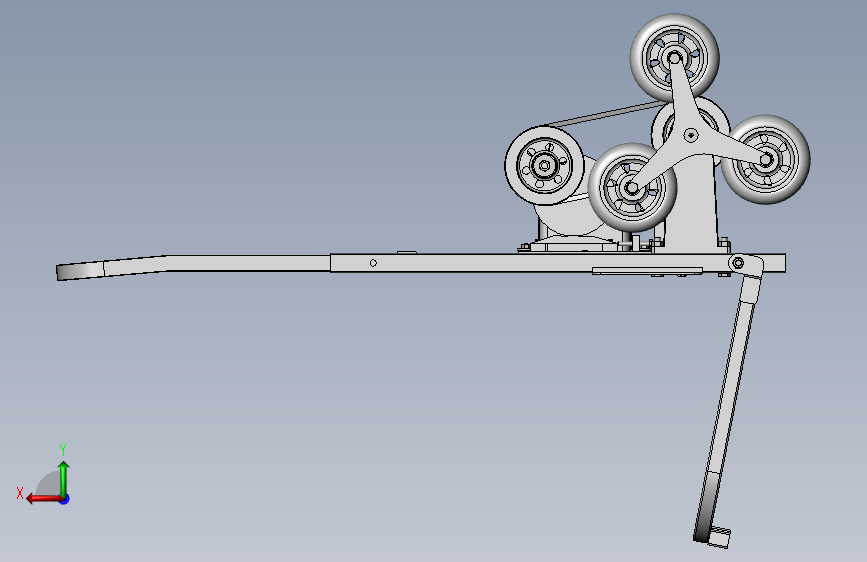

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
本小车主要用于搬运重物上下楼梯。本小车采用助力装置驱动组合三角轮能使小车更省力地攀爬楼梯；助力装置中调速电机通过旋钮设置不同转速，可以适用于不同年龄段人及不同重量的重物需求；调速电机与传动轴之间采用皮带传动，并且利用皮带传动打滑的现象，避免调速电机烧坏；调速电机的启动开关连接在车架主体上部拉杆上，方便在上楼时启动，下楼或平地行驶时关闭；传动轴与组合三角轮之间双键连接使传动轴运行平稳；车架主体上置物架不使用时可折叠，节省存放空间，放置物品时展开，下面两个支脚起支撑作用；车架主体上部拉杆可依据不同人的需求选择不同长度。
下载需要120金币
立即下载 收藏
图纸信息
图纸ID ：458947
文件大小：4.79M
所需金币：120
图纸参数：可编辑，包含特征参数
图纸分类：交通运输
图纸格式：sldprt,sldasm
软件版本：SOLIDWORKS 2012
作者
王雨
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 hexboltswithsplitpinhole-reduced-bgb.sldprt432.50K
2软件图标3 地脚杆（25）.SLDPRT137.00K
3软件图标3 块1.SLDPRT157.00K
4软件图标3 块2.SLDPRT144.50K
5软件图标3 套筒新.SLDPRT148.00K
6软件图标3 带轮二新.SLDPRT293.00K
7软件图标3 带轮半成品.SLDPRT138.00K
8软件图标3 带轮挡环新.SLDPRT156.50K
9软件图标3 把手上.SLDPRT146.00K
10软件图标3 把手下.SLDPRT139.00K
11软件图标3 拉杆.SLDPRT235.50K
12软件图标3 拐角.SLDPRT254.00K
13软件图标3 拐角2.SLDPRT285.50K
14软件图标3 杆一（580）.SLDPRT162.00K
15软件图标3 杆一（580）q.SLDPRT156.50K
16软件图标3 杆一（580）w.SLDPRT173.00K
17软件图标3 杆三（325）.SLDPRT134.00K
18软件图标3 杆二（250.SLDPRT67.92K
19软件图标3 杆五（335）.SLDPRT182.50K
20软件图标3 杆四（255）.SLDPRT137.00K
21软件图标3 电动机.SLDPRT458.00K
22软件图标3 电动机新.SLDPRT268.07K
23软件图标3 电机板新.SLDPRT229.00K
24软件图标3 电池块.SLDPRT135.00K
25软件图标3 电池支架.SLDPRT140.50K
26软件图标3 皮带.SLDPRT177.00K
27软件图标3 端盖新.SLDPRT181.00K
28软件图标3 耳.SLDPRT134.00K
29软件图标4 装配体1.SLDASM1.02M
30软件图标4 装配体3.SLDASM1.60M

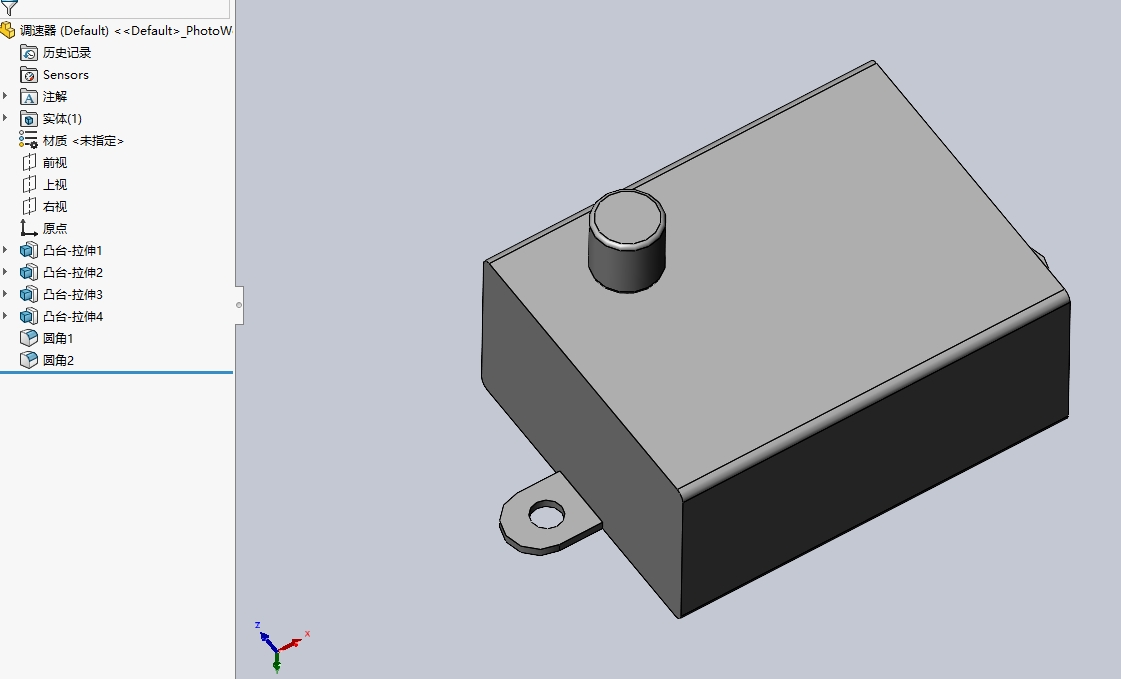

31软件图标3 调速器.SLDPRT198.50K
32软件图标3 车轮.SLDPRT493.50K
33软件图标3 轮架.SLDPRT336.00K
34软件图标3 轮轴新.SLDPRT162.00K
35软件图标3 轴承座新.SLDPRT345.00K
36软件图标3 零件1.SLDPRT89.00K
