上肢穿戴机器人
图纸描述

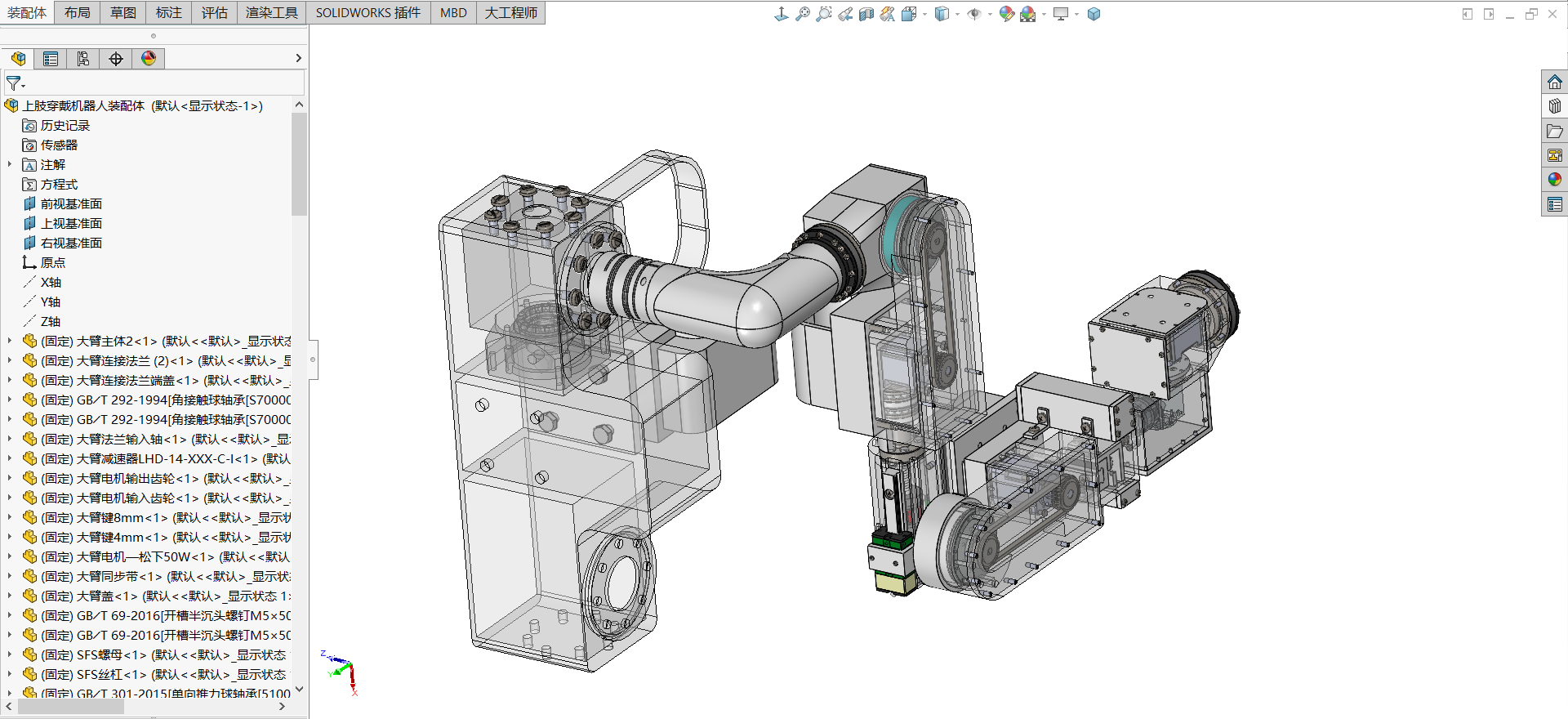

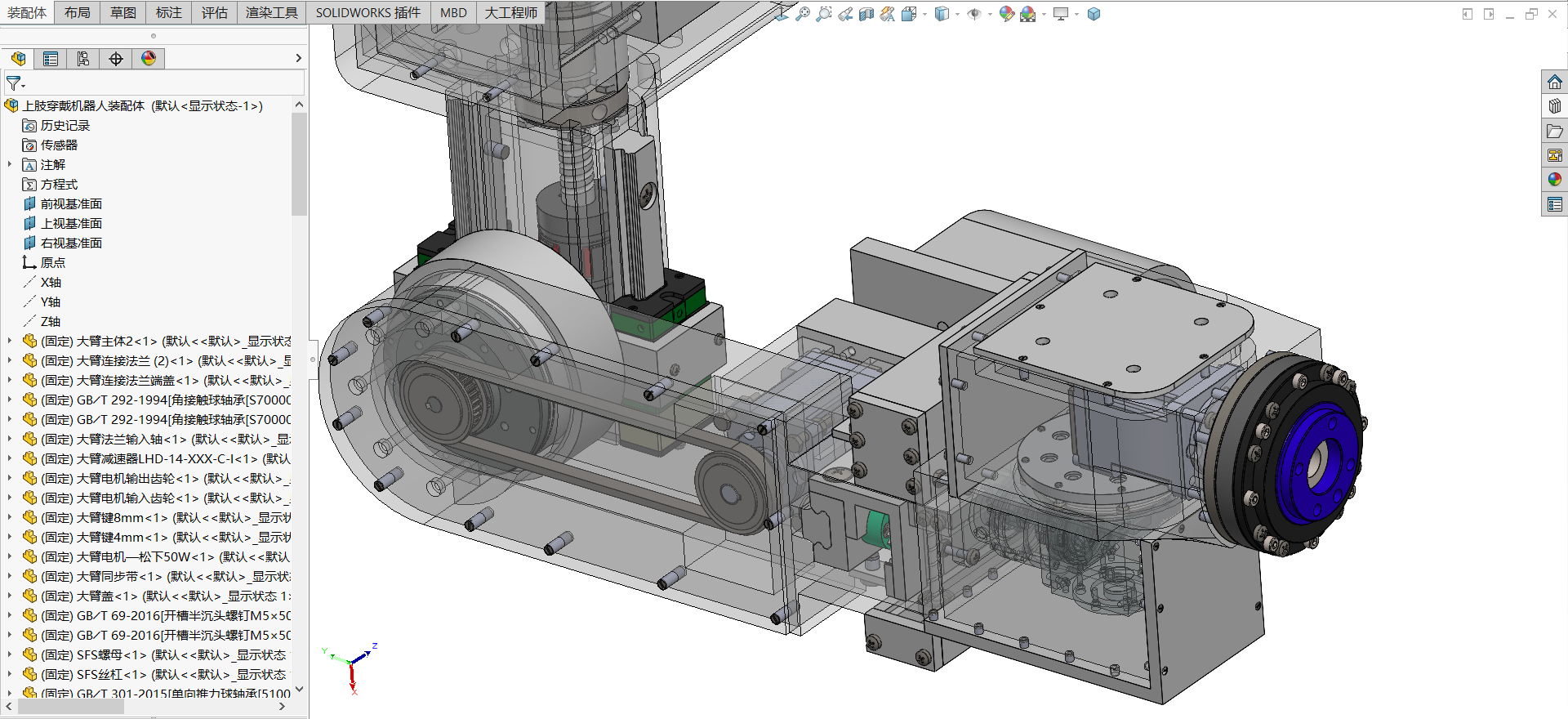

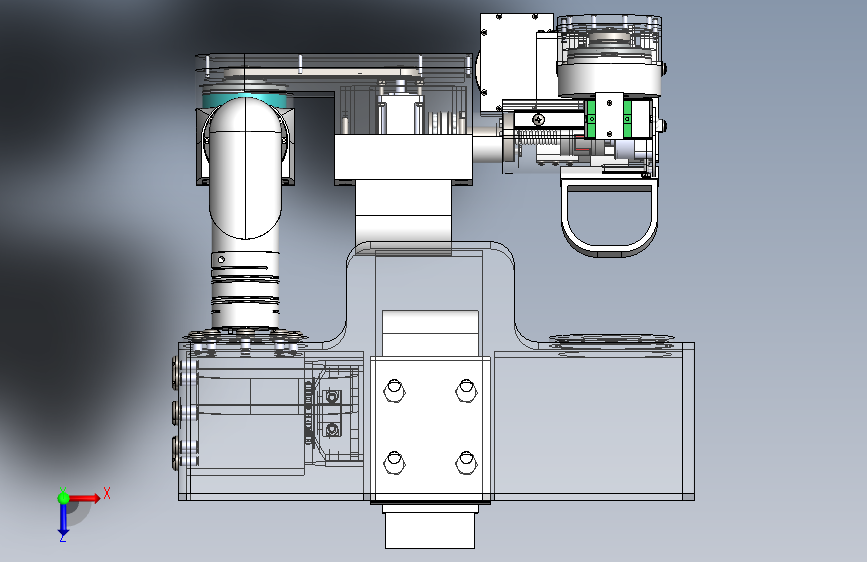

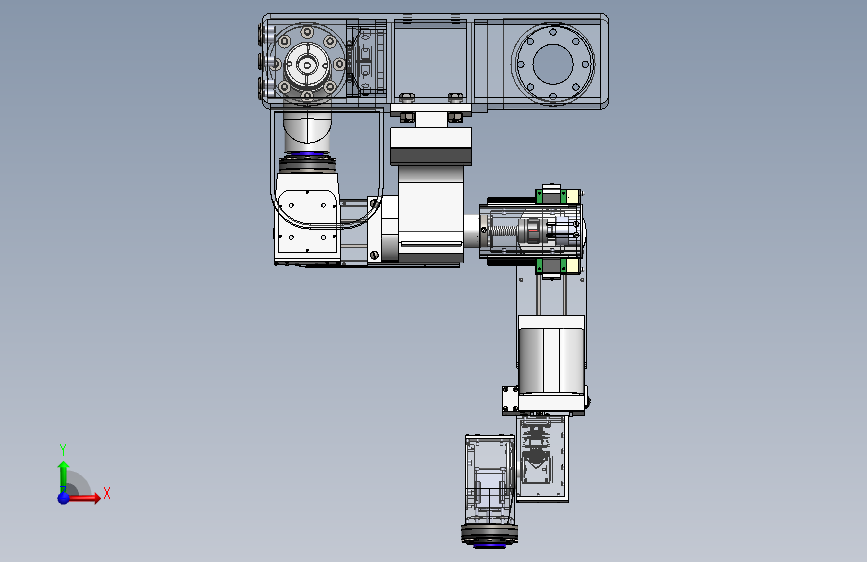

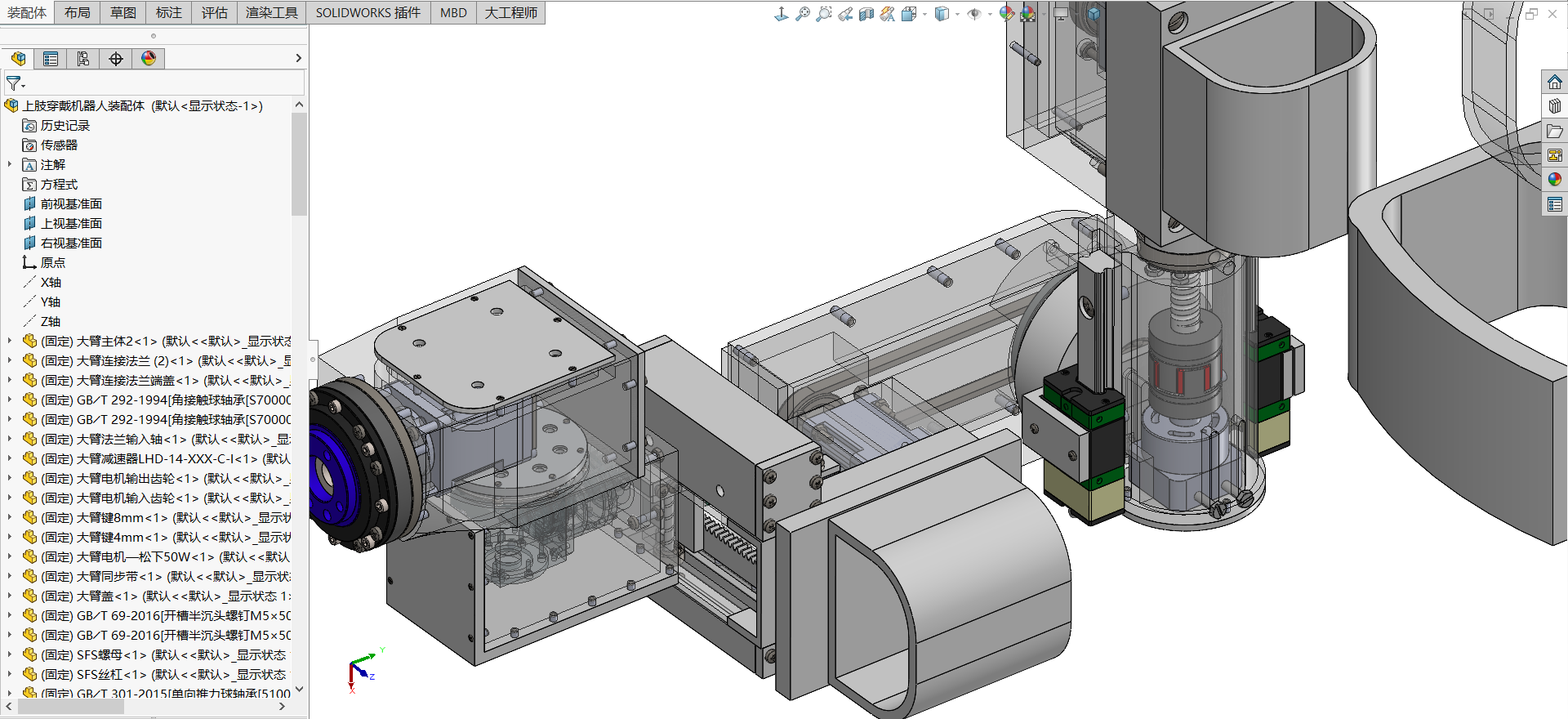

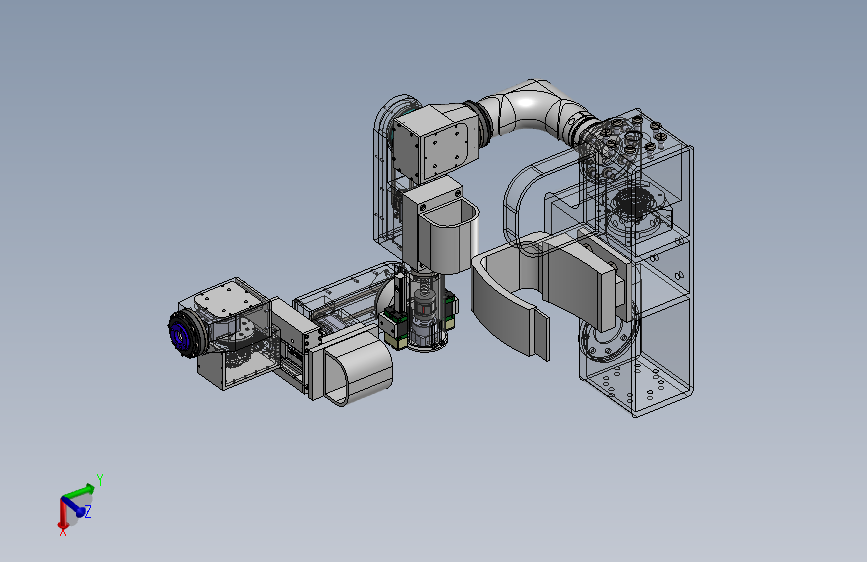

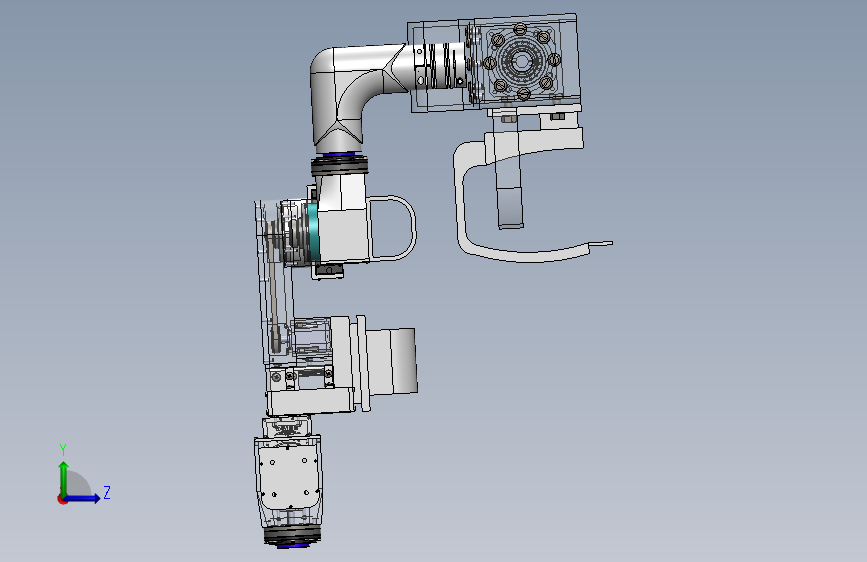

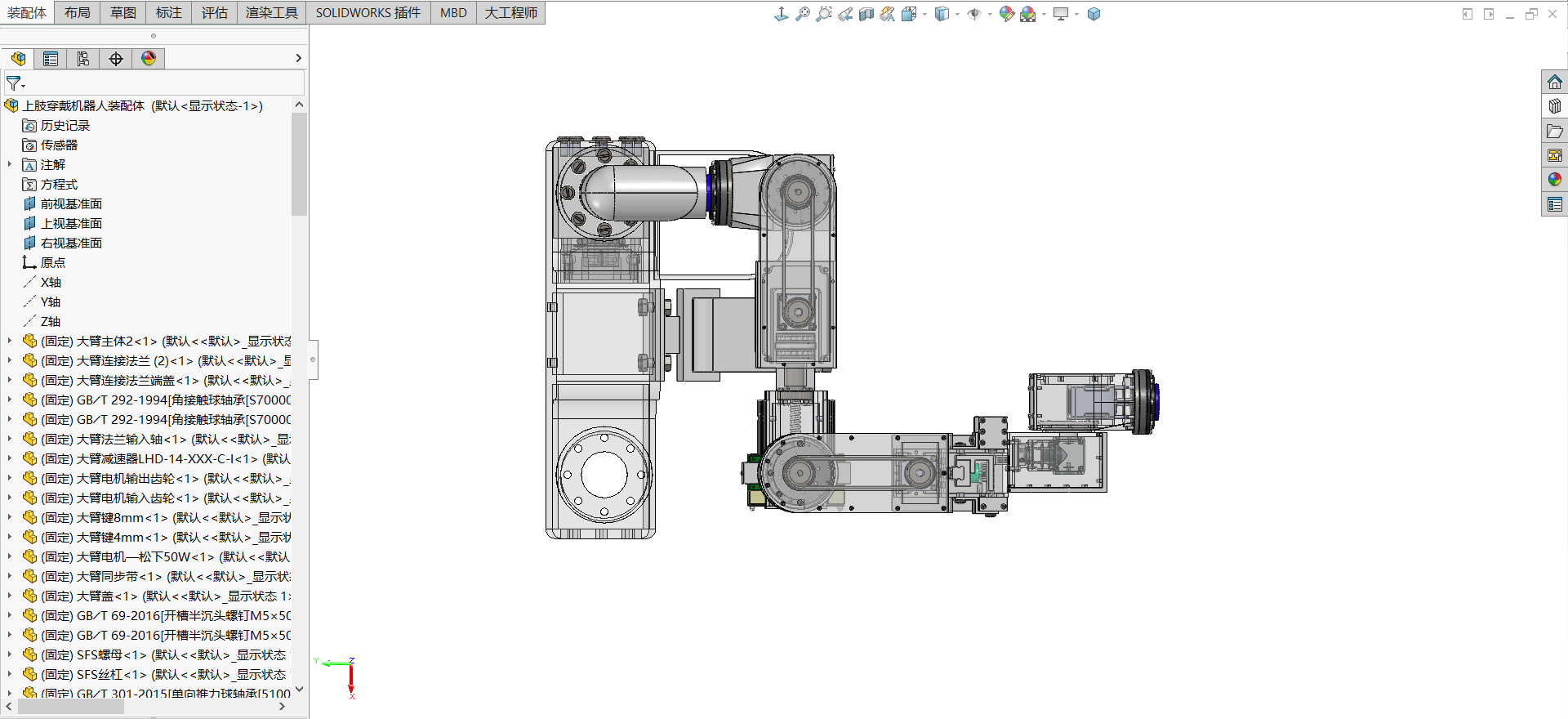

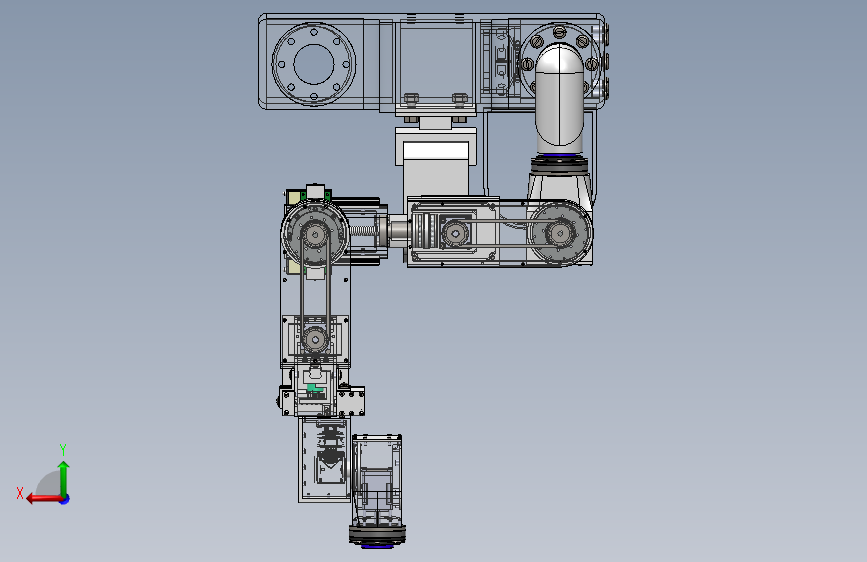

上肢穿戴机器人图纸下载，该图纸类型属于机械设备、自动化设备图纸，图纸大小32.12M，共计122个文件，包含3D图纸，图纸主格式为sldprt,sldasm,slddrw，使用SOLIDWORKS 2021软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
图纸ID ：458754
文件大小：32.12M
所需金币：350
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt,sldasm,slddrw
软件版本：SOLIDWORKS 2021
作者
莫衔吏
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  15z-49585.step.SLDPRT | 22.29K |
| 2 | 1肩部壳体.SLDPRT | 48.27K |
| 3 | circlipsforshaft--typealargegb_GB_CONNECTING_PIECE_RING_RRA14.step.SLDPRT | 30.81K |
| 4 | DB-14-II.step.SLDPRT | 26.24K |
| 5 | DB-GEH-SA╱DB-GEH-CA低组装式线性滑轨[DB-GEH15SA1T100ZACI＋E2]0.SLDPRT | 181.92K |
| 6 | DB-GEH-SA╱DB-GEH-CA低组装式线性滑轨[DB-GEH15SA1T100ZACI＋E2]_1.SLDPRT | 45.01K |
| 7 | DB-GEH-SA╱DB-GEH-CA低组装式线性滑轨[DB-GEH15SA1T100ZACI＋E2]_2.SLDPRT | 36.71K |
| 8 | DB-GEH-SA╱DB-GEH-CA低组装式线性滑轨——手腕.SLDPRT | 36.84K |
| 9 | GB╱T29.1-2013[六角头带槽螺栓M4×40].SLDPRT | 36.69K |
| 10 | GB╱T292-1994[角接触球轴承[S70000]S719／8].SLDPRT | 82.92K |
| 11 | GB╱T292-2007[锁口内圈型角接触球轴承[B70000C]B724C].SLDPRT | 58.48K |
| 12 | GB╱T292-2007[锁口外圈型角接触球轴承[70000AC]7002AC].SLDPRT | 75.67K |
| 13 | GB╱T301-2015[单向推力球轴承[51000型]51105].SLDPRT | 72.72K |
| 14 | GB╱T5783-2000[六角头螺栓全螺纹M10×25].SLDPRT | 33.89K |
| 15 | GB╱T5783-2000[六角头螺栓全螺纹M4×16].SLDPRT | 32.94K |
| 16 | GB╱T5783-2016[六角头螺栓全螺纹M3.5×20].SLDPRT | 36.24K |
| 17 | GB╱T6170-2015[1型六角螺母M3.5].SLDPRT | 32.27K |
| 18 | GB╱T6170-2015[1型六角螺母M3].SLDPRT | 32.03K |
| 19 | GB╱T6171-2016[1型六角螺母细牙垫圈面型式M10×1].SLDPRT | 35.22K |
| 20 | GB╱T6172.1-2000[六角薄螺母A级和B级M4].SLDPRT | 33.98K |
| 21 | GB╱T6172.1-2000[六角薄螺母A级和B级M5].SLDPRT | 35.41K |
| 22 | GB╱T65-2000[开槽圆柱头螺钉M4×6].SLDPRT | 40.86K |
| 23 | GB╱T67-2008[开槽盘头螺钉M8×12].SLDPRT | 36.83K |
| 24 | GB╱T67-2008[开槽盘头螺钉M8×16].SLDPRT | 36.58K |
| 25 | GB╱T69-2016[开槽半沉头螺钉M5×50]M4.SLDPRT | 23.31K |
| 26 | GB╱T69-2016[开槽半沉头螺钉M5×50]M5×50.SLDPRT | 23.85K |
| 27 | GB╱T73-1985[开槽平端紧定螺钉M3×8].SLDPRT | 33.25K |
| 28 | GB╱T73-2017[开槽平端紧定螺钉M3×16]M3×16.SLDPRT | 35.31K |
| 29 | GB╱T73-2017[开槽平端紧定螺钉M4×12]M4×12.SLDPRT | 35.55K |
| 30 | GB╱T818-2016[十字槽盘头螺钉M2×12].SLDPRT | 45.84K |
| 31 | GB╱T818-2016[十字槽盘头螺钉M3×14].SLDPRT | 46.07K |
| 32 | GB╱T818-2016[十字槽盘头螺钉M3×8].SLDPRT | 49.39K |
| 33 | GB╱T818-2016[十字槽盘头螺钉M5×16].SLDPRT | 48.10K |
| 34 | GB╱T818-2016[十字槽盘头螺钉M5×8].SLDPRT | 49.85K |
| 35 | GB╱T823-2016[十字槽小盘头螺钉M2.5×8].SLDPRT | 50.47K |
| 36 | GB╱T823-2016[十字槽小盘头螺钉M3.5）×20].SLDPRT | 49.10K |
| 37 | GB╱T823-2016[十字槽小盘头螺钉M3.5）×25].SLDPRT | 49.38K |
| 38 | GB╱T830-1988[开槽圆柱头轴位螺钉M2×8].SLDPRT | 31.28K |
| 39 | GB╱T830-1988[开槽圆柱头轴位螺钉M3×10].SLDPRT | 31.02K |
| 40 |  LCSG-14-C-II________.step.SLDASM | 34.81K |
| 41 | LHS-14-P04-1.step.SLDPRT | 50.92K |
| 42 | LHS-14-P04-2.step.SLDPRT | 54.84K |
| 43 | LHS-14-XXX-P01-TT.step.SLDPRT | 47.28K |
| 44 | LHS-14-XXX-P02B.step.SLDPRT | 62.69K |
| 45 | LHSG-14-XXX-P03-II.step.SLDPRT | 29.98K |
| 46 | LJ-14G-II.step.SLDPRT | 40.61K |
| 47 | LYXL联轴器[LYXL0].SLDPRT | 168.80K |
| 48 | L字连接件.SLDPRT | 20.53K |
| 49 | PW140双轴-122-110-145-M8.stp.SLDPRT | 150.20K |
| 50 | PW170单轴PLF160-L135-114.3-200-M12.stp.SLDPRT | 784.92K |
| 51 | RZC-14G______.step.SLDPRT | 83.71K |
| 52 | RZC-14G__________.step.SLDPRT | 79.50K |
| 53 | SFS丝杠.SLDPRT | 97.97K |
| 54 | SFS螺母.SLDPRT | 26.66K |
| 55 | socketheadcapscrew_din_________________M3x6.step.SLDPRT | 29.98K |
| 56 | SZ-14-II.step.SLDPRT | 37.60K |
| 57 | Z字连接件.SLDPRT | 21.19K |
| 58 | 上肢穿戴机器人装配体.SLDASM | 11.86M |
| 59 |  上肢穿戴机器人装配体.SLDDRW | 6.82M |
| 60 | 丝杠.SLDPRT | 44.30K |
| 61 | 关节连接件.SLDPRT | 25.55K |
| 62 | 减速器外筒.SLDPRT | 21.04K |
| 63 | 减速器连接滑块.SLDPRT | 25.78K |
| 64 | 垫片.SLDPRT | 17.13K |
| 65 | 壳体后盖.SLDPRT | 21.22K |
| 66 | 大臂主体2.SLDPRT | 45.50K |
| 67 | 大臂侧盖.SLDPRT | 21.68K |
| 68 | 大臂减速器LHD-14-XXX-C-I.SLDPRT | 505.67K |
| 69 | 大臂同步带.SLDPRT | 20.19K |
| 70 | 大臂法兰输入轴.SLDPRT | 22.39K |
| 71 | 大臂电机—松下50W.SLDPRT | 77.80K |
| 72 | 大臂电机输入齿轮.SLDPRT | 111.90K |
| 73 | 大臂电机输出齿轮.SLDPRT | 114.63K |
| 74 | 大臂盖.SLDPRT | 36.25K |
| 75 | 大臂连接法兰2.SLDPRT | 27.25K |
| 76 | 大臂连接法兰端盖.SLDPRT | 23.08K |
| 77 | 大臂键4mm.SLDPRT | 18.50K |
| 78 | 大臂键8mm.SLDPRT | 18.69K |
| 79 | 小臂传送带.SLDPRT | 20.02K |
| 80 | 小臂侧盖.SLDPRT | 22.62K |
| 81 | 小臂减速器LHSG-14-XXX-C-II.step.SLDASM | 36.21K |
| 82 | 小臂壳体.SLDPRT | 57.03K |
| 83 | 小臂壳体2.SLDPRT | 48.31K |
| 84 | 小臂底座.SLDPRT | 20.40K |
| 85 | 小臂法兰输入轴.SLDPRT | 24.12K |
| 86 | 小臂电机—松下50W.SLDPRT | 77.98K |
| 87 | 小臂电机输入齿轮.SLDPRT | 116.35K |
| 88 | 小臂电机输出齿轮.SLDPRT | 114.99K |
| 89 | 小臂连接法兰.SLDPRT | 26.41K |
| 90 | 小臂连接法兰端盖.SLDPRT | 22.96K |
| 91 | 手腕壳体.SLDPRT | 35.90K |
| 92 | 手腕壳体2.SLDPRT | 34.03K |
| 93 | 手腕装配体默认-_flexible1.SLDASM | 4.42M |
| 94 | 手腕装配体默认-_flexible1.SLDDRW | 2.33M |
| 95 | 手腕连接板.SLDPRT | 22.09K |
| 96 | 换向器.SLDPRT | 30.30K |
| 97 | 末端执行器载体.SLDPRT | 33.72K |
| 98 | 滑块2.SLDPRT | 24.40K |
| 99 | 滚珠丝杆滑块.SLDPRT | 24.24K |
| 100 | 滚珠丝杠电机.SLDPRT | 42.12K |
| 101 | 电机外壳.SLDPRT | 28.25K |
| 102 | 电机外壳2.SLDPRT | 22.89K |
| 103 | 电机外壳端盖.SLDPRT | 19.79K |
| 104 | 电机外壳端盖2.SLDPRT | 18.96K |
| 105 | 穿戴件.SLDPRT | 23.60K |
| 106 | 簧片式联轴器-标准惯性力矩·双簧片式CPPDCPPDK[CPPD-D56-A19-B19].SLDPRT | 91.15K |
| 107 | 联轴器.SLDPRT | 21.19K |
| 108 | 肩部与大臂处减速器安装板.SLDPRT | 29.26K |
| 109 | 肩部侧盖.SLDPRT | 22.54K |
| 110 | 肩部减速器.SLDPRT | 388.41K |
| 111 | 肩部电机—松下50W.SLDPRT | 78.15K |
| 112 | 肩部装配体.SLDASM | 45.36K |
| 113 | 背板.SLDPRT | 47.36K |
| 114 | 腕关节电机.SLDPRT | 23.66K |
| 115 | 腕关节电机2.SLDPRT | 21.57K |
| 116 | 软垫.SLDPRT | 30.10K |
| 117 | 载体壳模板.SLDPRT | 24.41K |
| 118 | 键.SLDPRT | 18.27K |
| 119 | 键2.SLDPRT | 17.94K |
| 120 | 键3.SLDPRT | 17.88K |
| 121 | 齿条.SLDPRT | 61.82K |
| 122 | 齿轮.SLDPRT | 48.29K |
