采暖系统热源由小区换热站提供的80/60摄氏度的低温热水。该楼因南向外窗为玻璃幕，如采用双管下供下回采暖系统立管太多影响美观，所以设计采用水平单管顺流式采暖方式，其他方向房间如楼梯间，门厅，办公室等采用下供下回垂直双管采暖方式。散热器采用铜铝复合散热器TLF-0.6A/6，片高660mm。本建筑共两层，图纸包含设计说明，采暖平面图及系统图
青岛某幼儿园采暖图

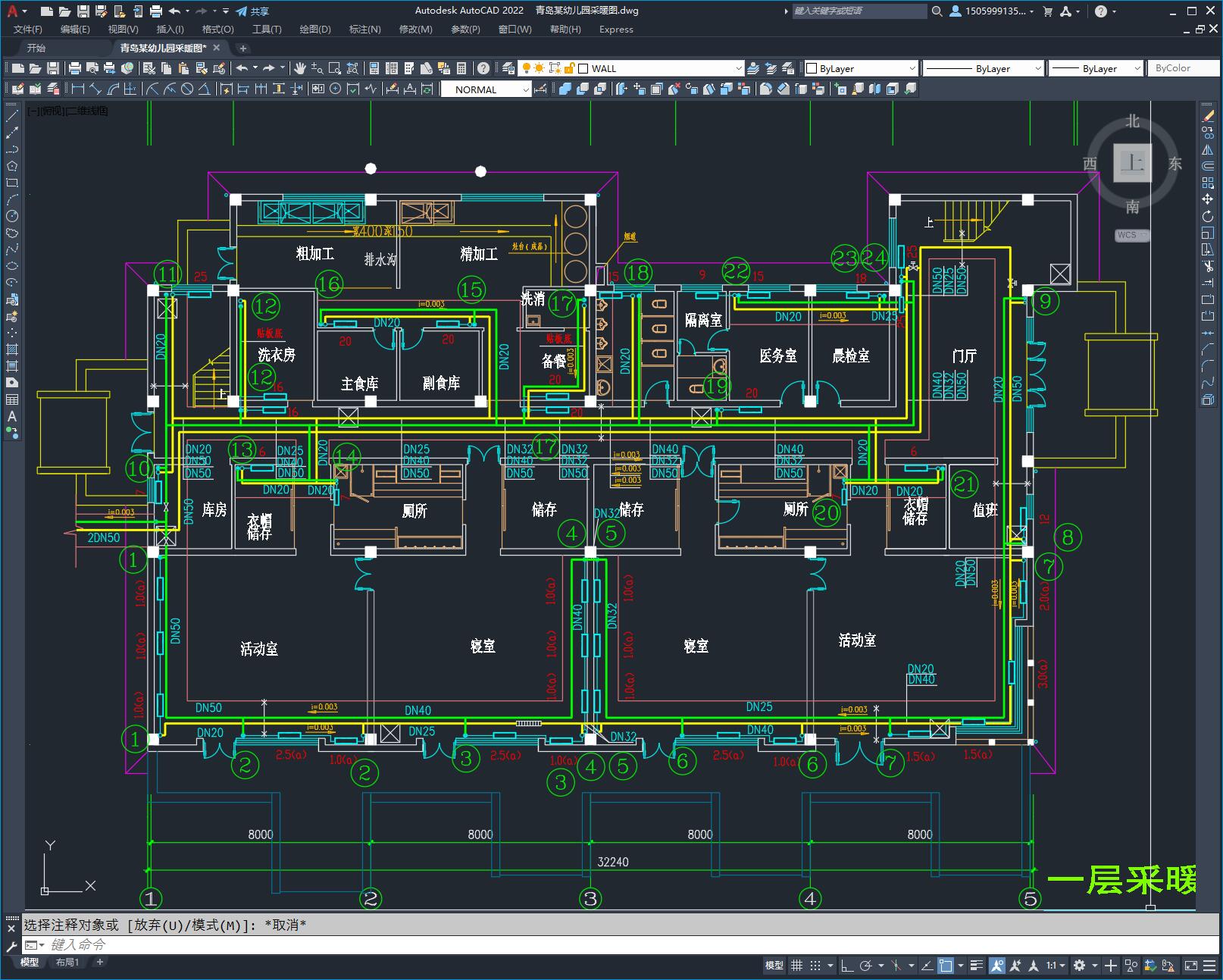

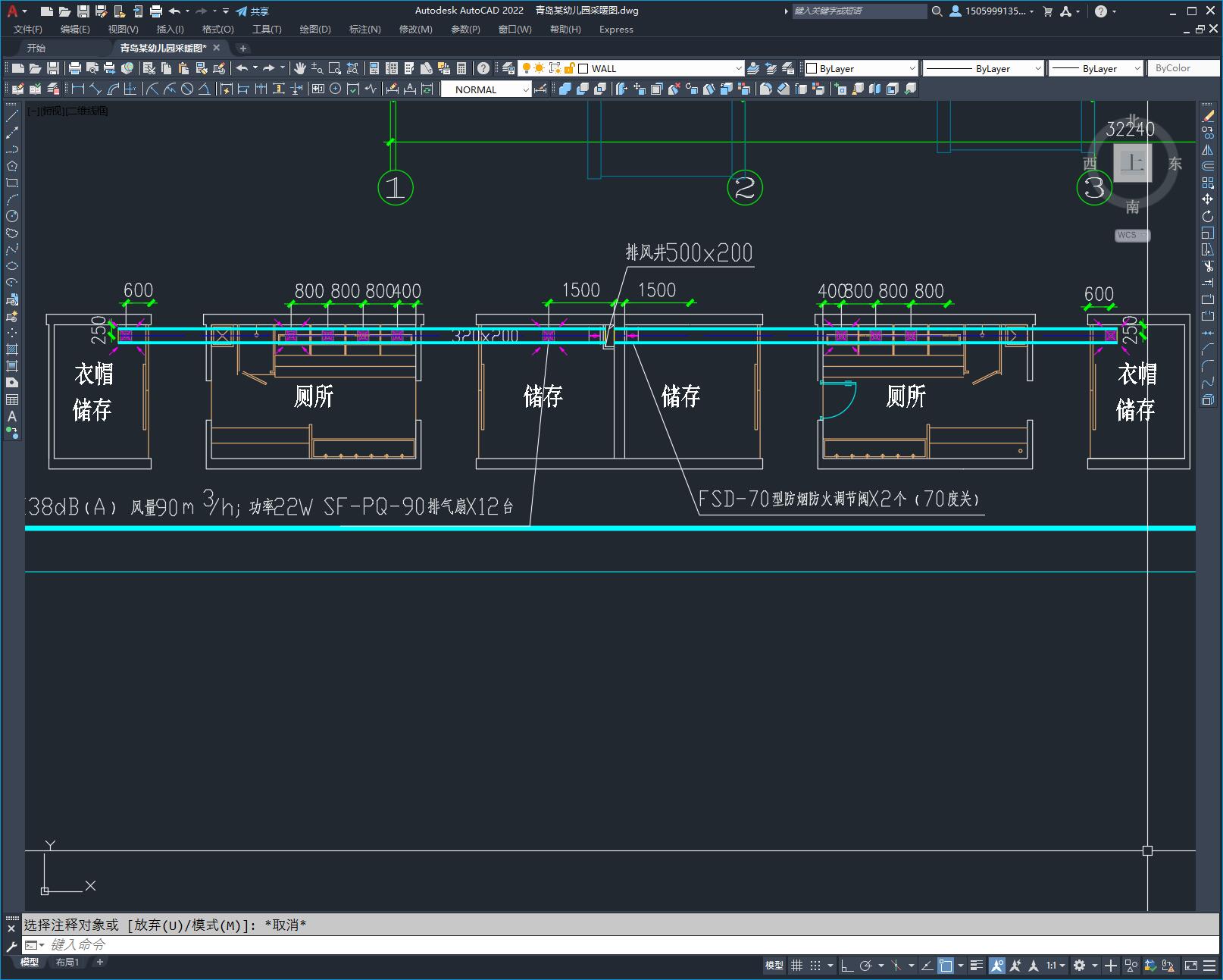

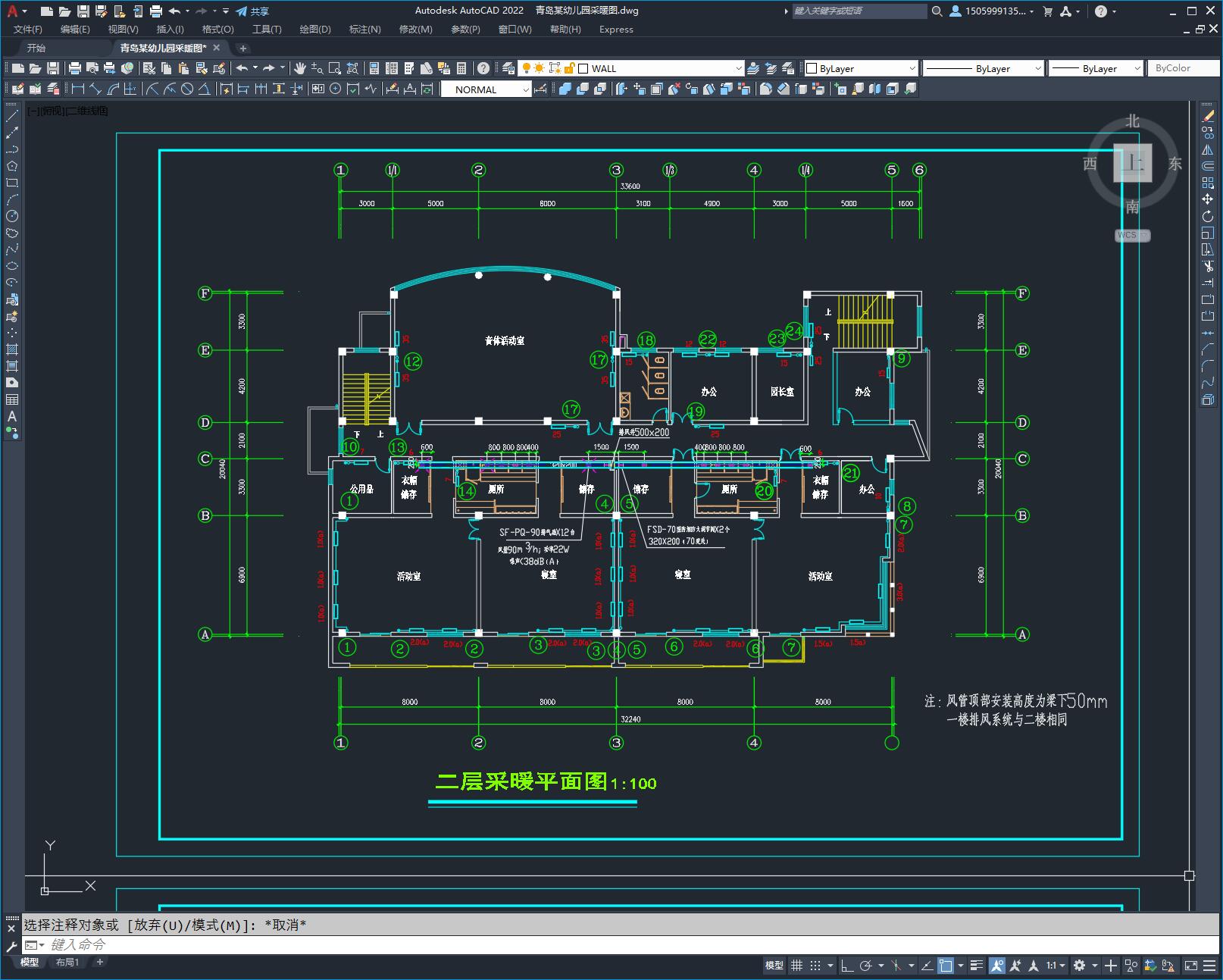

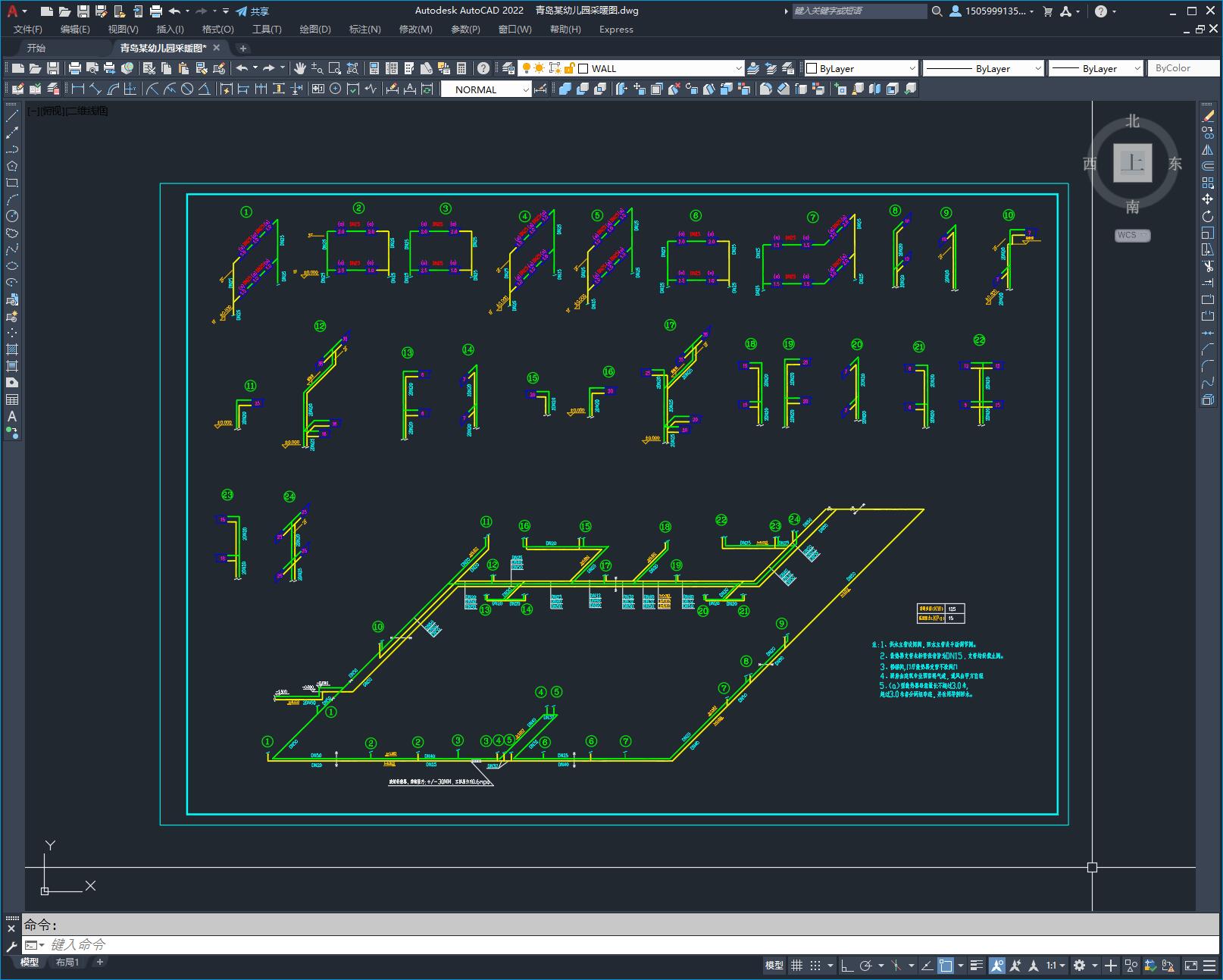

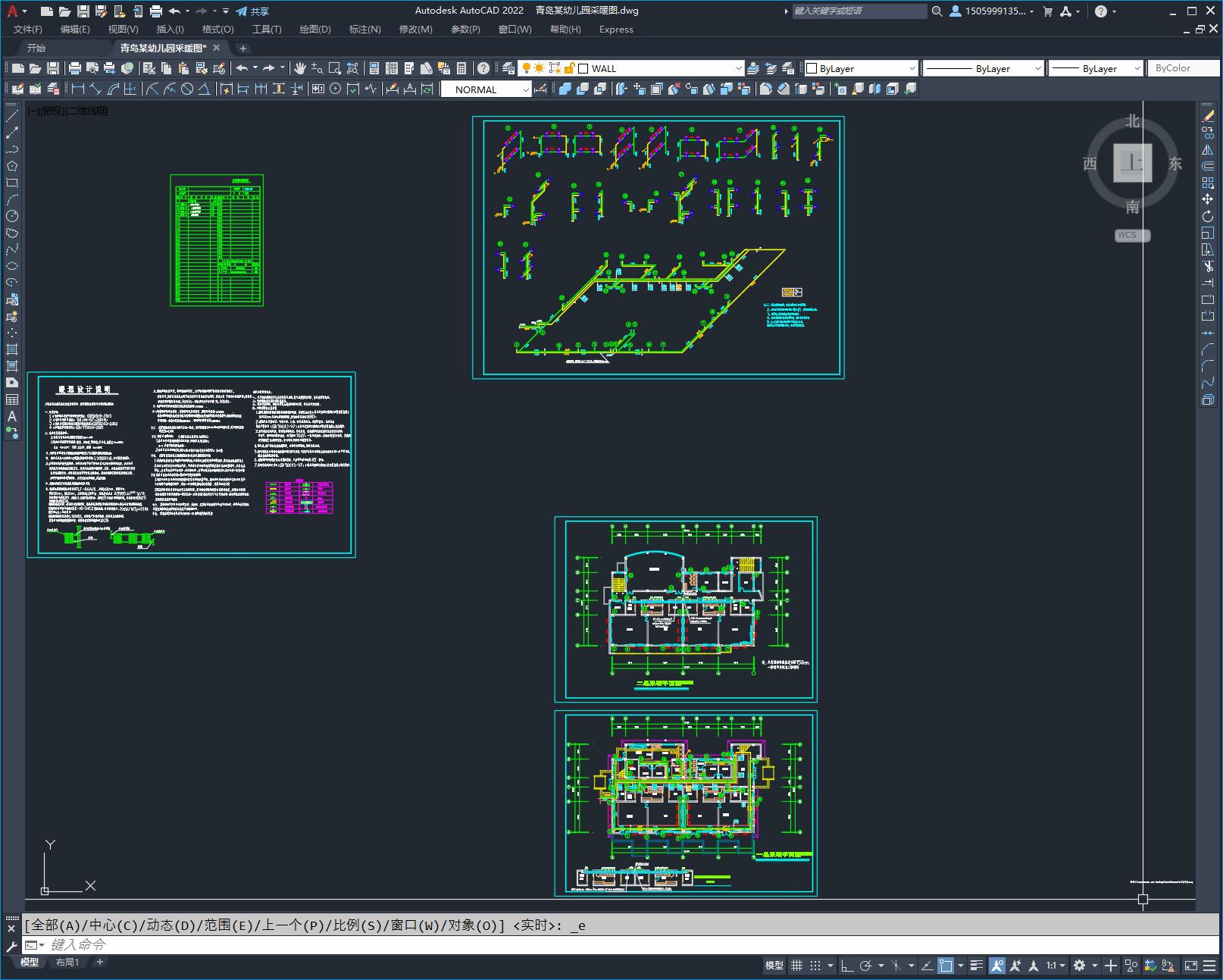

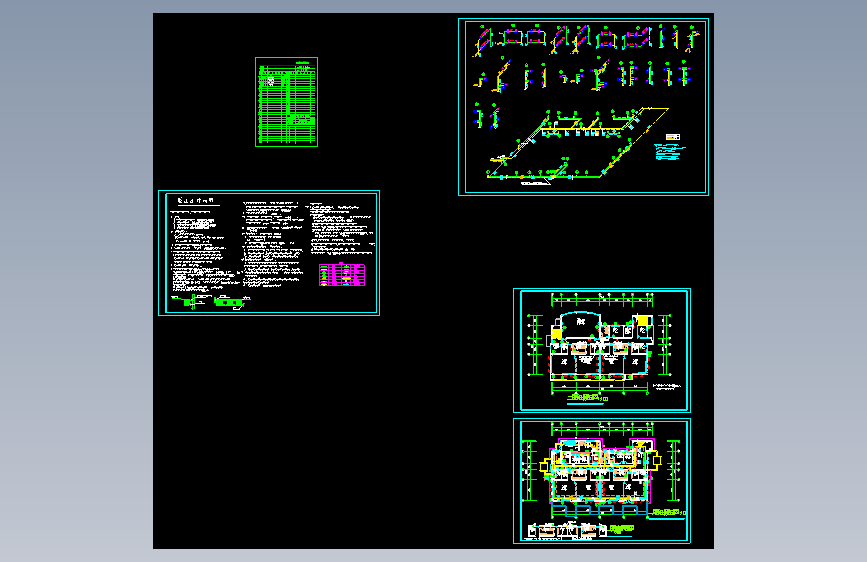

图纸描述
采暖系统热源由小区换热站提供的80/60摄氏度的低温热水。该楼因南向外窗为玻璃幕，如采用双管下供下回采暖系统立管太多影响美观，所以设计采用水平单管顺流式采暖方式，其他方向房间如楼梯间，门厅，办公室等采用下供下回垂直双管采暖方式。散热器采用铜铝复合散热器TLF-0.6A/6，片高660mm。本建筑共两层，图纸包含设计说明，采暖平面图及系统图
下载需要85金币
立即下载 收藏
图纸信息
作者
殷至
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  青岛某幼儿园采暖图.dwg | 568.72K |
