更新过不缺零件图倒挡变速叉钻M10夹具设计
图纸描述

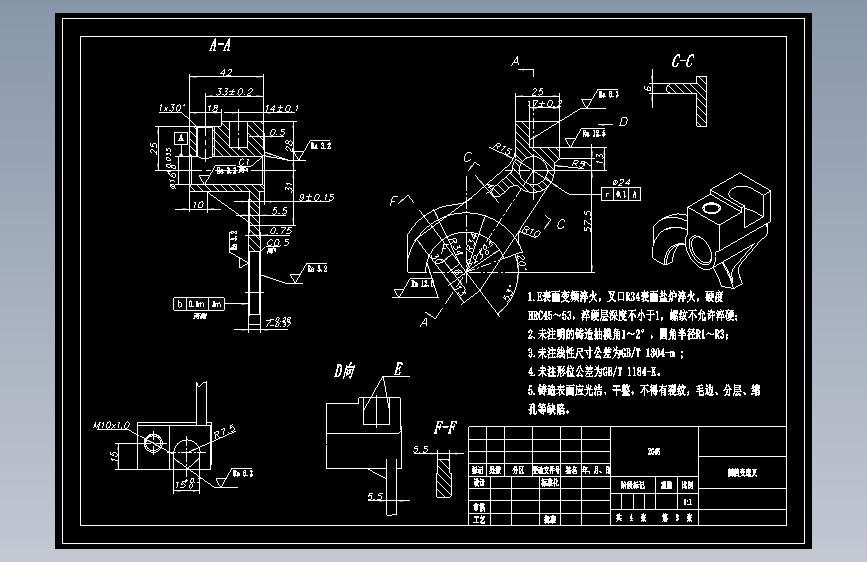

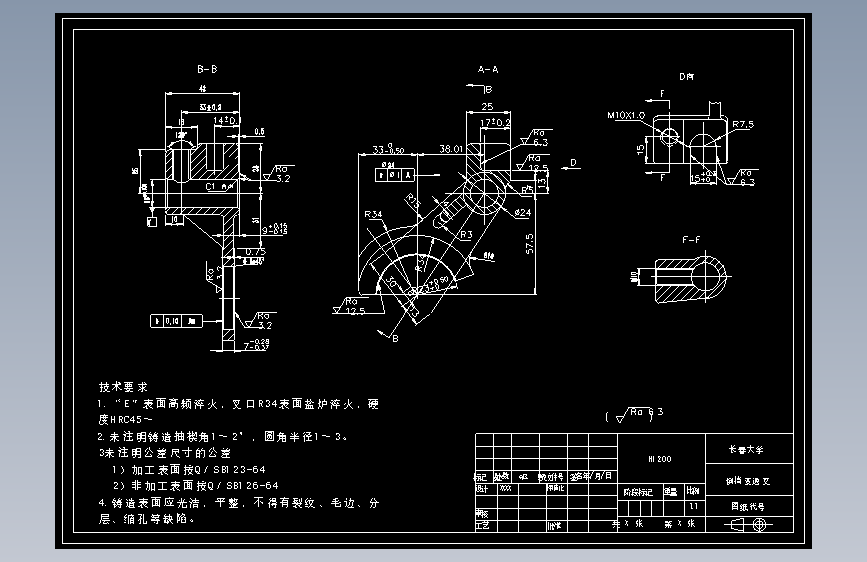

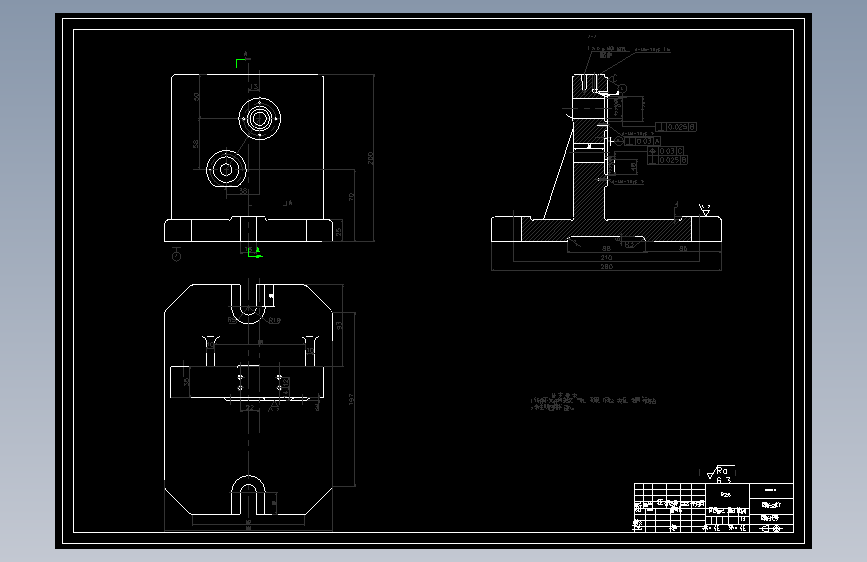

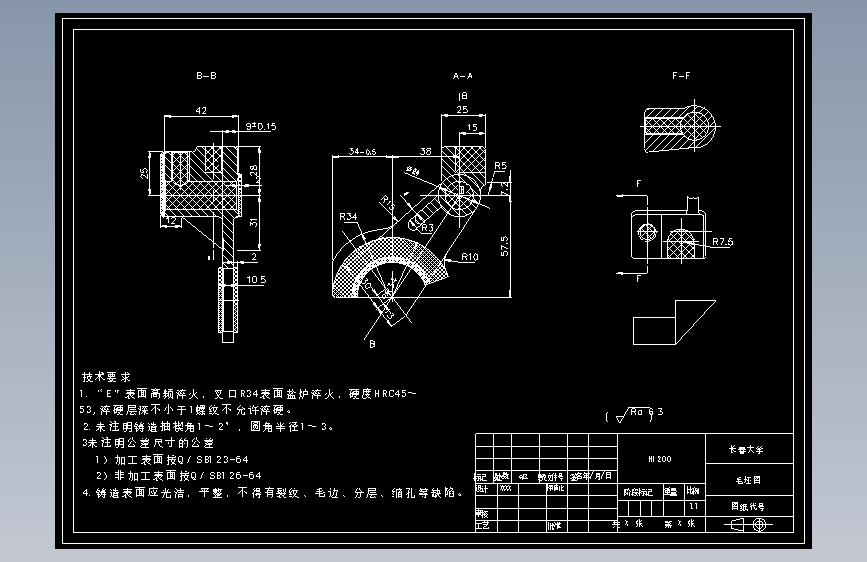

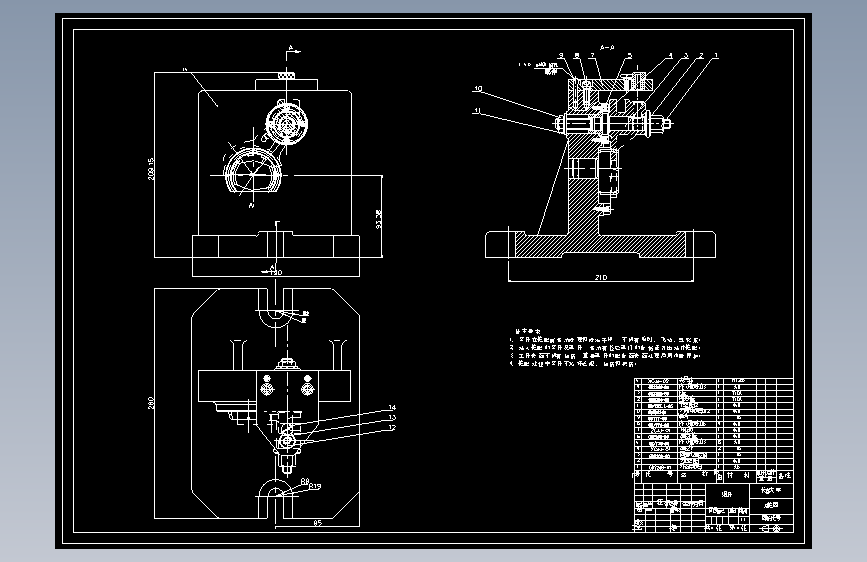

更新过不缺零件图倒挡变速叉钻M10夹具设计图纸下载，该图纸类型属于五金工具、五金配件图纸，图纸大小1.14M，共计8个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2007软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要255金币
立即下载 收藏
图纸信息
作者
明炳
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  A1-夹具体.dwg | 194.60K |
| 2 | A1-总装图.dwg | 207.53K |
| 3 | A3-倒档变速叉.dwg | 291.09K |
| 4 | A3-毛坯图.dwg | 253.43K |
| 5 | 零件图.dwg | 242.15K |
| 6 |  倒挡变速叉加工工艺及钻M10底孔夹具设计.doc | 773.75K |
| 7 | 工序卡.doc | 210.00K |
| 8 | 工艺卡.doc | 30.50K |
