本工程地下一层，地上六层，总高22.10米，总面积为9444平方米。全楼空调设计冷负荷为710kW,热负荷为700kW。采用VRV智能多联中央空调和商用分体空调的方式。大空间的公共场合采用全热交换器供新风，其余采用双向通风换气扇换气。 本建筑中地下汽车库排风系统与排烟系统结合，采用车道自然进风，诱导风机组织气流，以消防离心风机通过竖井排风至室外。

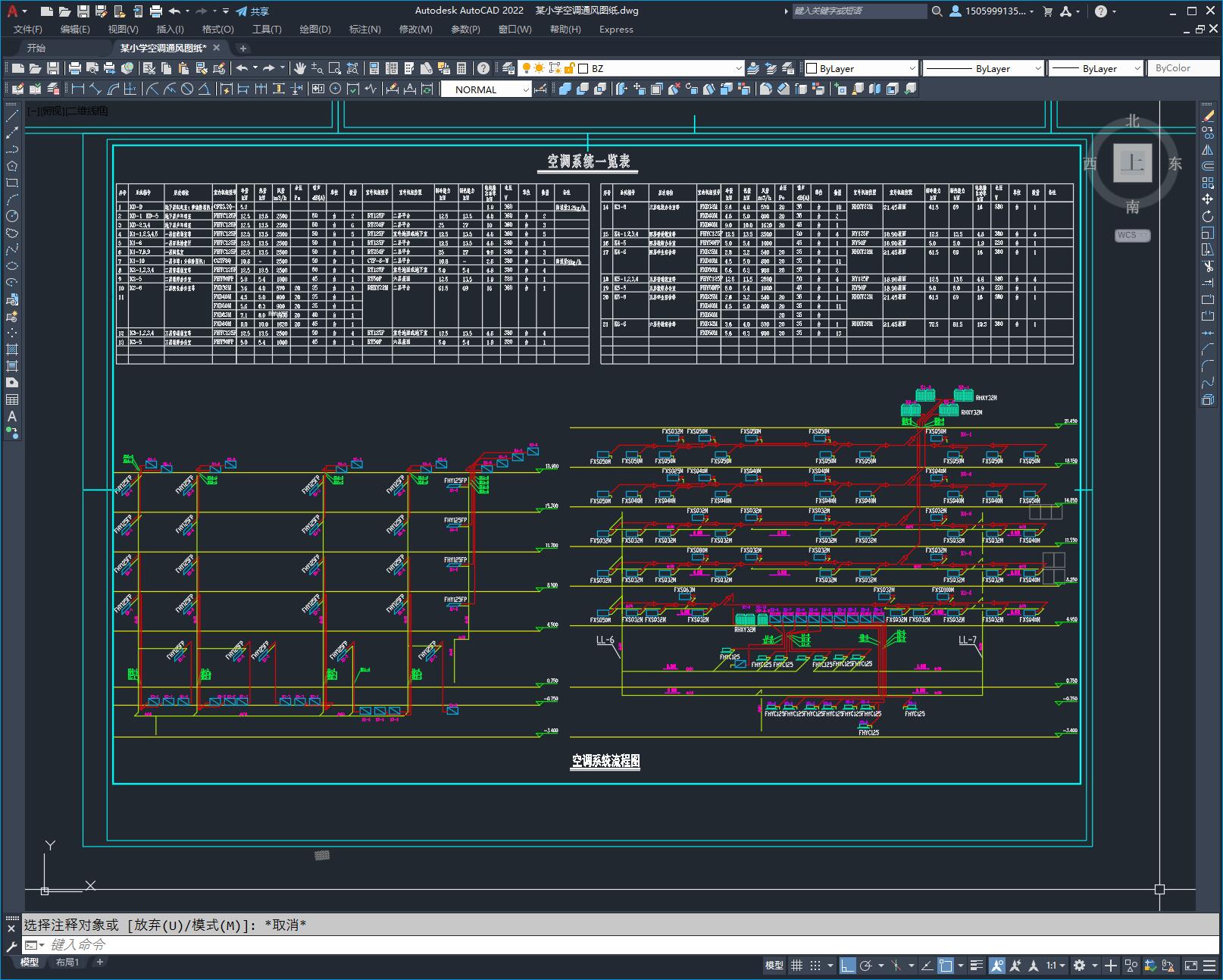

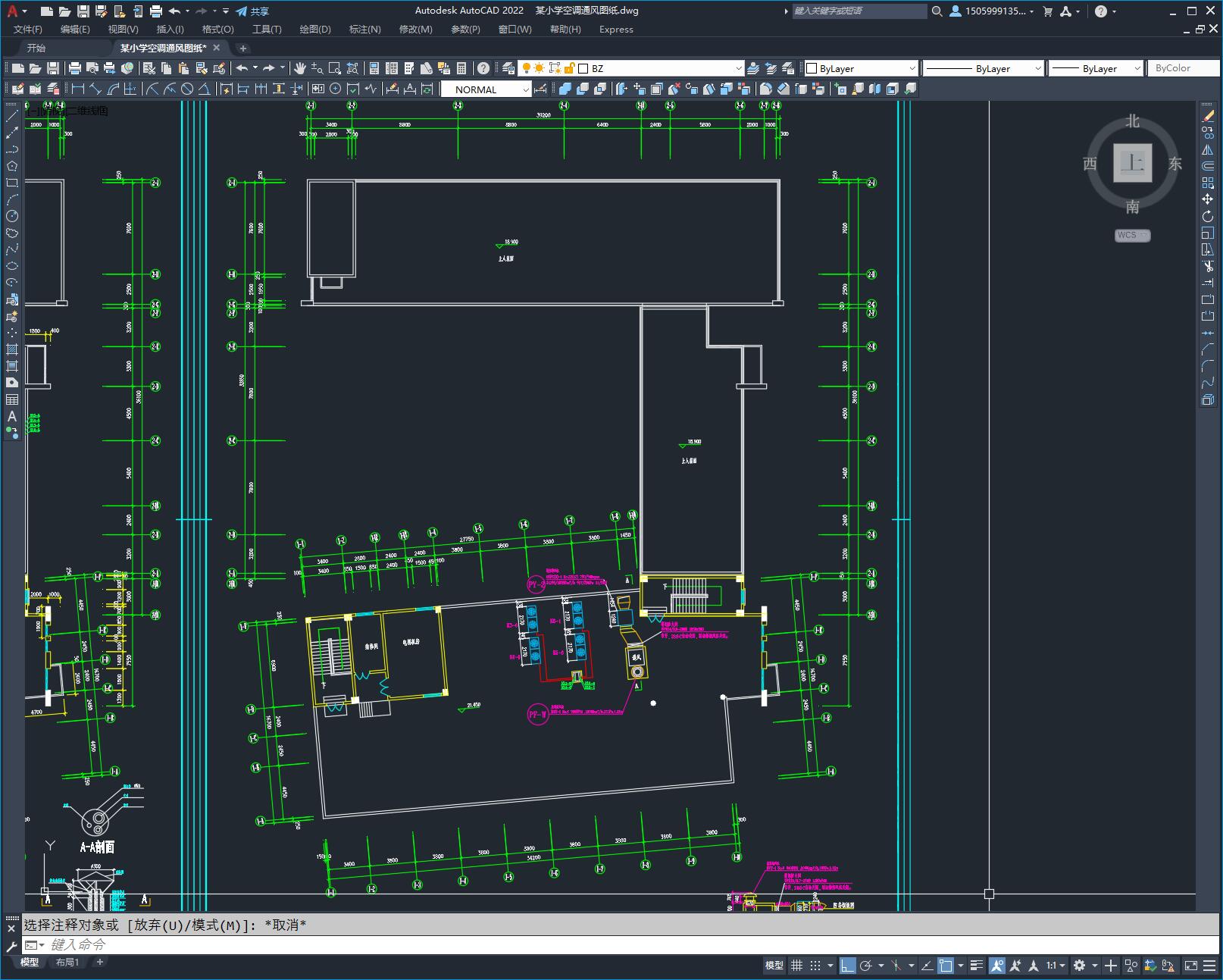

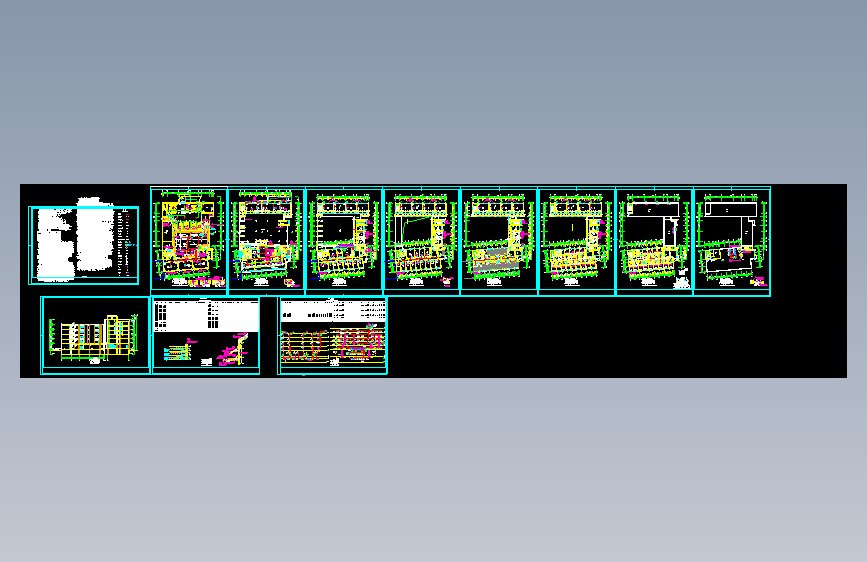

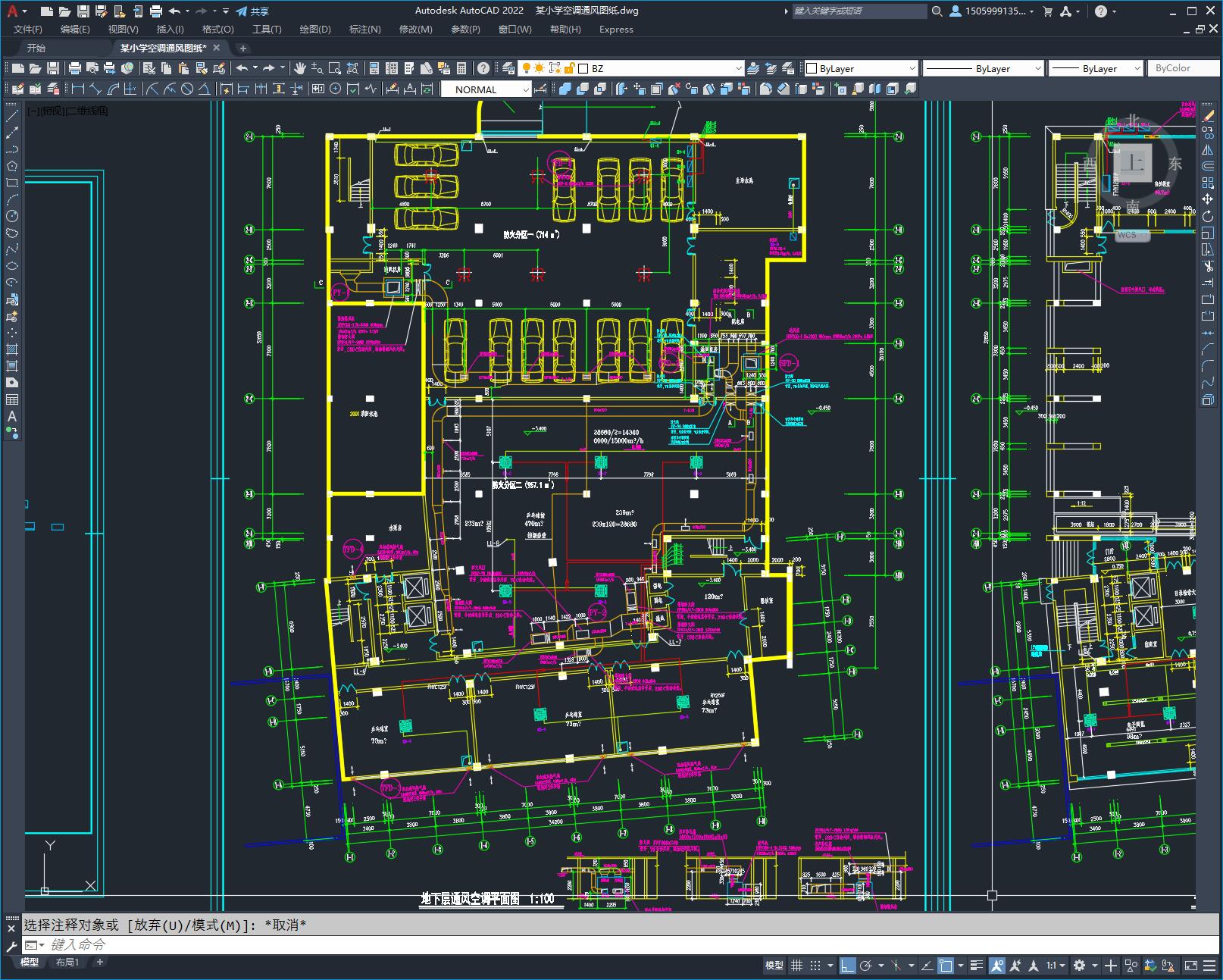

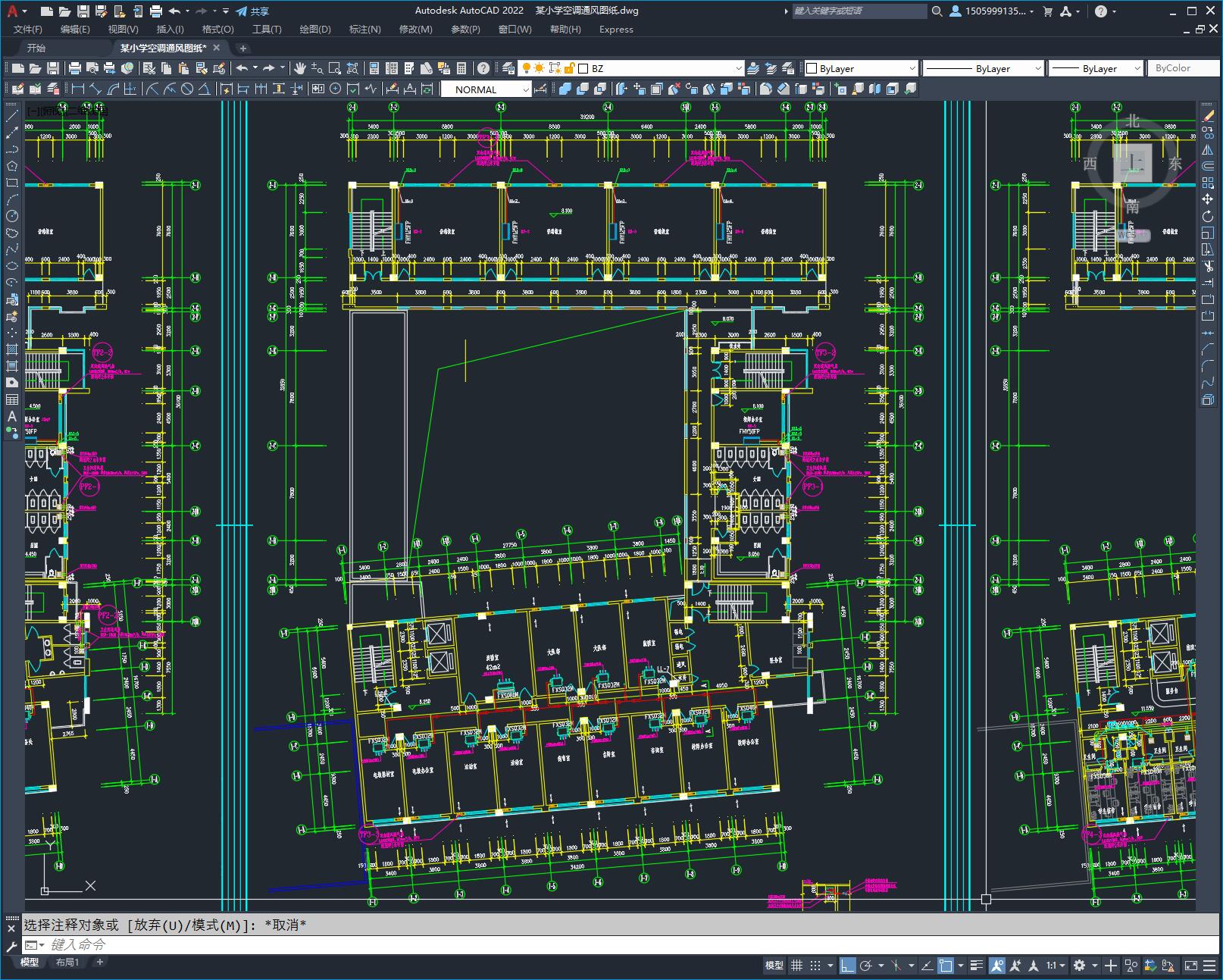

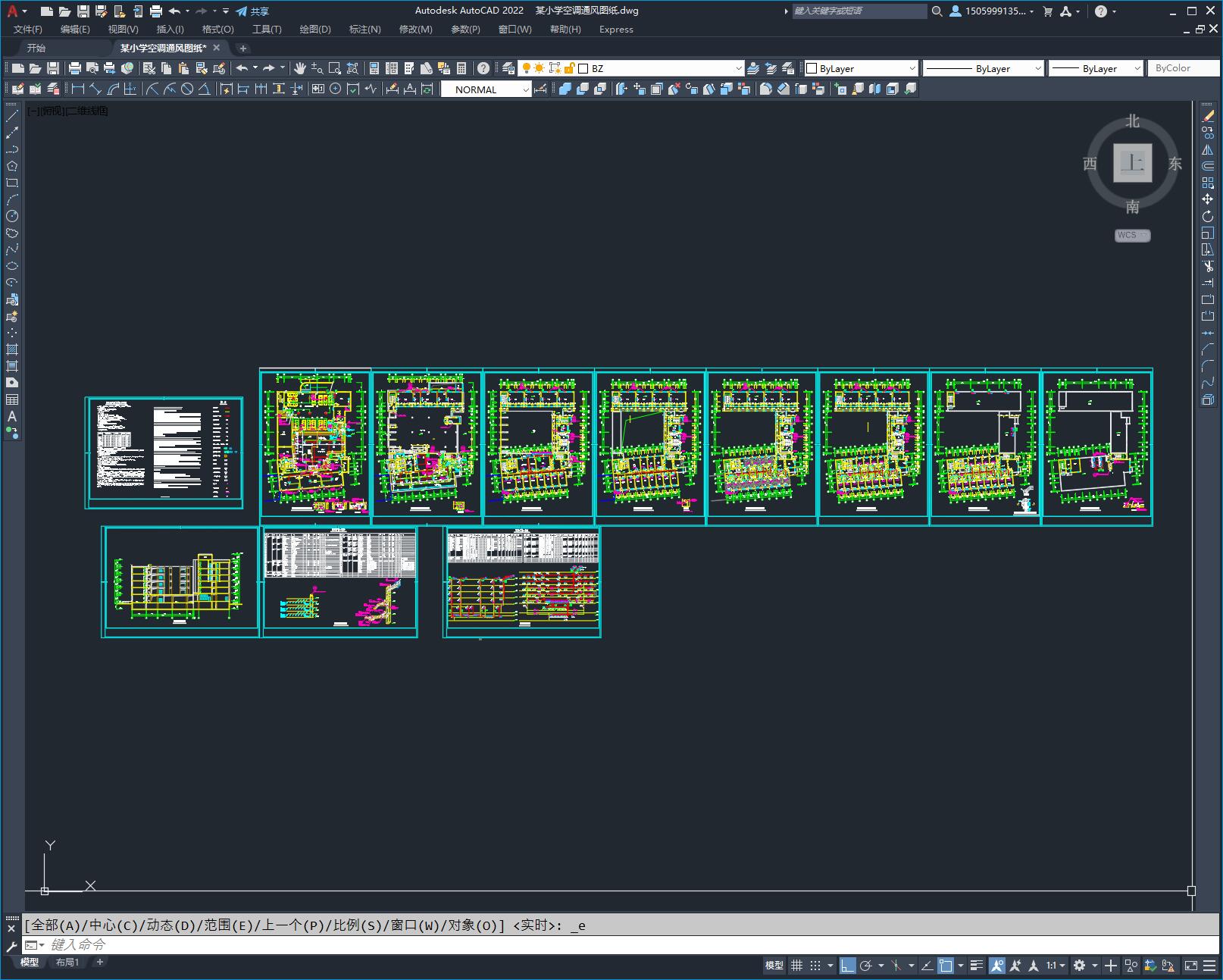

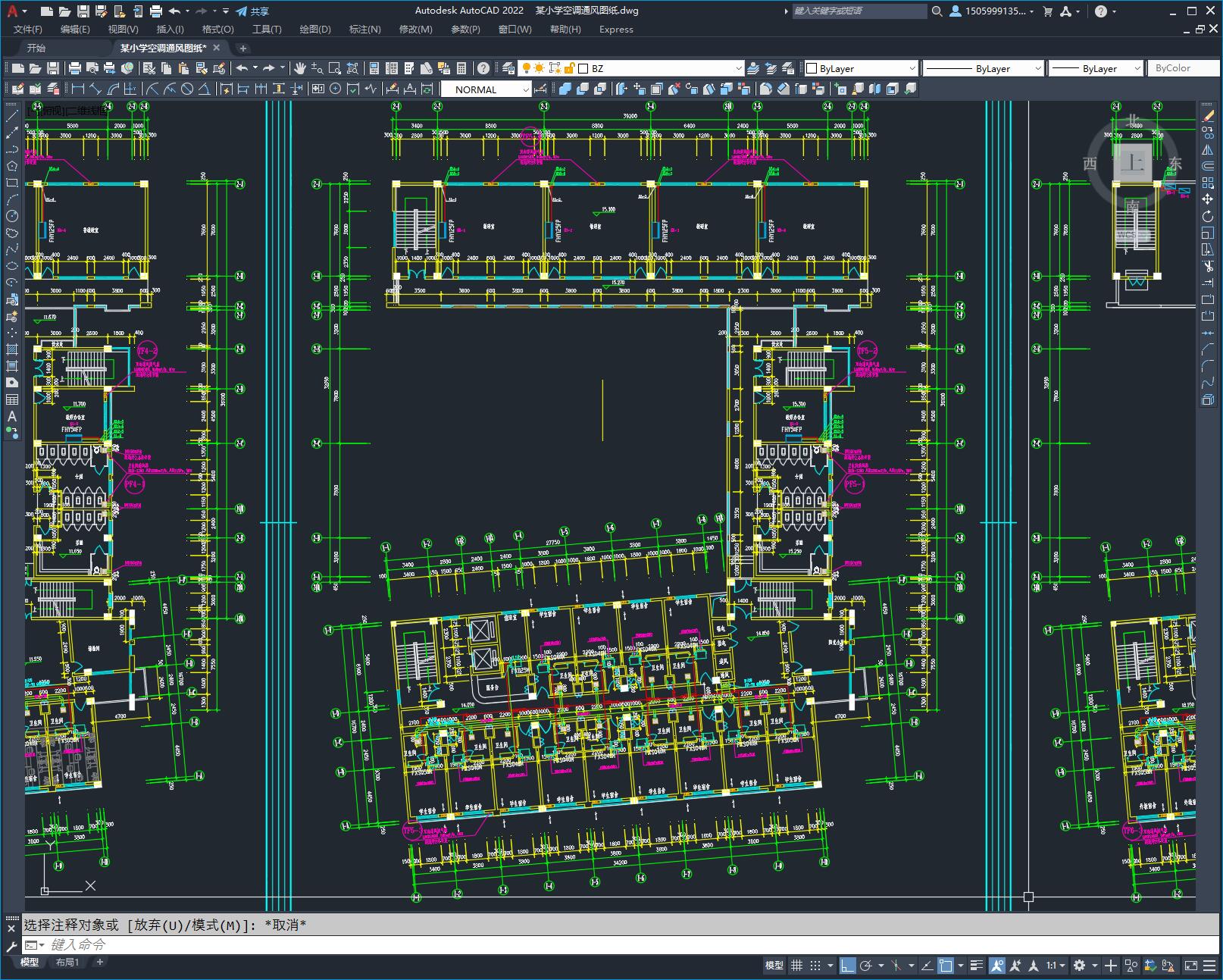

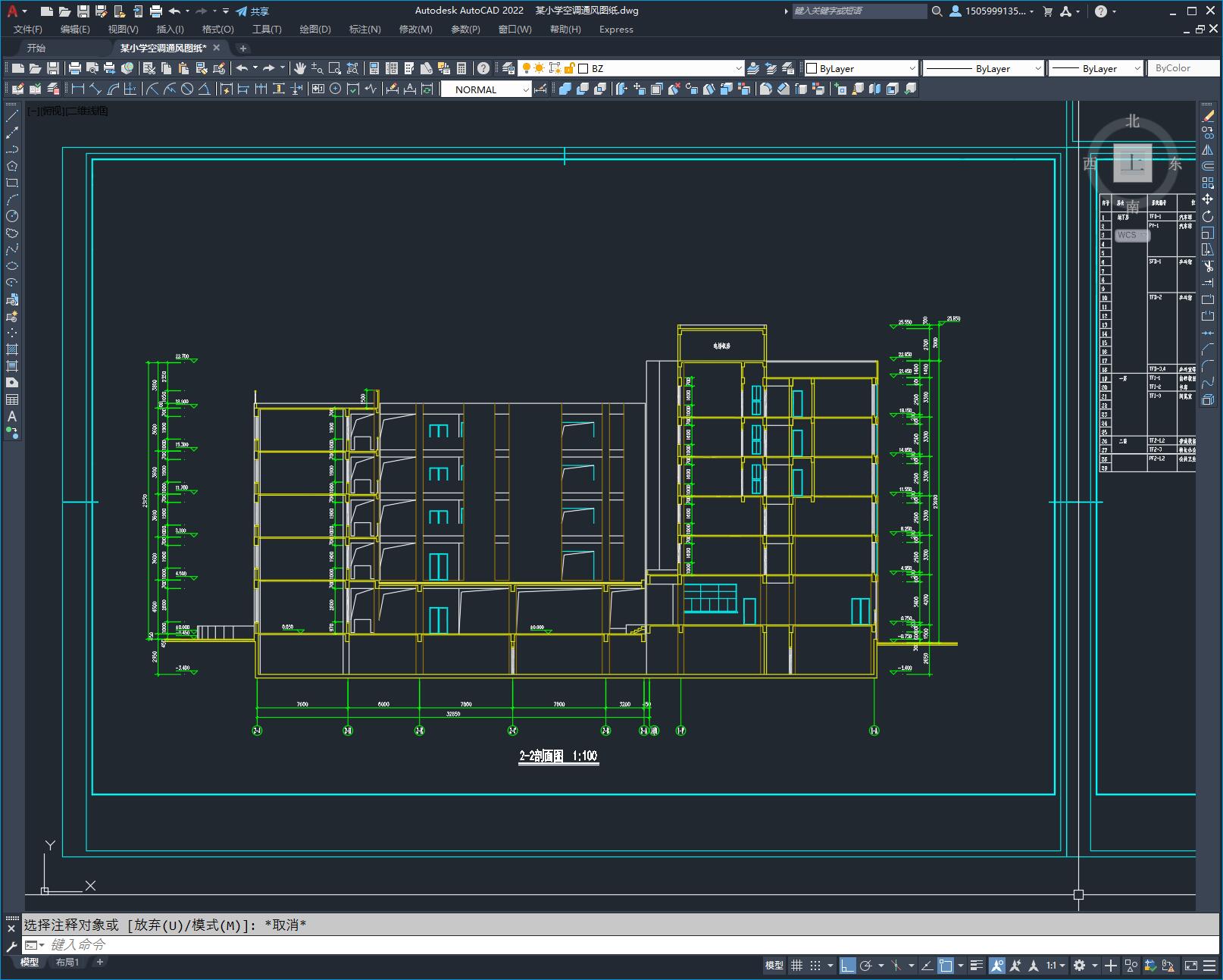

某小学空调通风图纸
图纸描述
本工程地下一层，地上六层，总高22.10米，总面积为9444平方米。全楼空调设计冷负荷为710kW,热负荷为700kW。采用VRV智能多联中央空调和商用分体空调的方式。大空间的公共场合采用全热交换器供新风，其余采用双向通风换气扇换气。 本建筑中地下汽车库排风系统与排烟系统结合，采用车道自然进风，诱导风机组织气流，以消防离心风机通过竖井排风至室外。
下载需要100金币
立即下载 收藏
图纸信息
作者
皮秋翠
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某小学空调通风图纸.dwg | 2.62M |
