自动打孔机设备CAD图纸图纸下载,该图纸类型属于机械设备、非标设备图纸,图纸大小1.56M,图纸格式为dwg,图纸软件为AutoCAD 2000,可供设计参考。
自动打孔机设备CAD图纸
图纸描述
自动打孔机设备CAD图纸图纸下载,该图纸类型属于机械设备、非标设备图纸,图纸大小1.56M,图纸格式为dwg,图纸软件为AutoCAD 2000,可供设计参考。
下载需要60金币
立即下载 收藏
图纸信息
作者
黎都民
已分享: 份作品

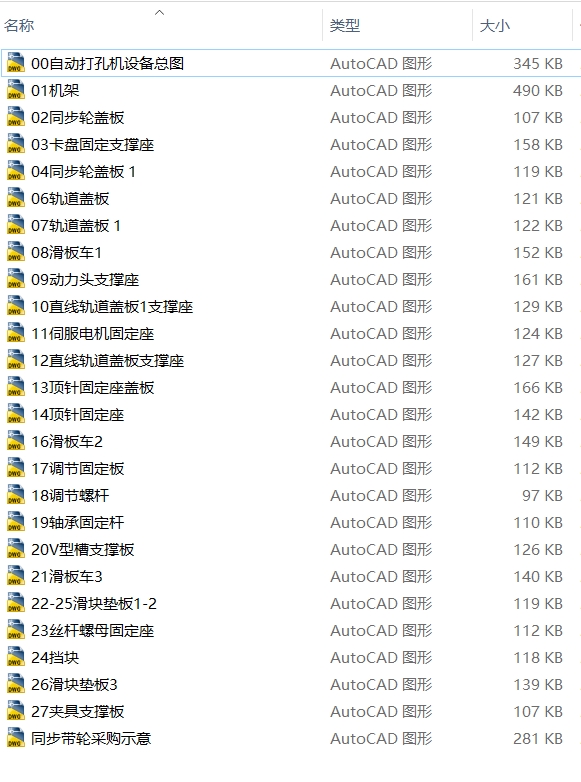

文件列表
| # | 文件名称 | 大小 |
|---|---|---|

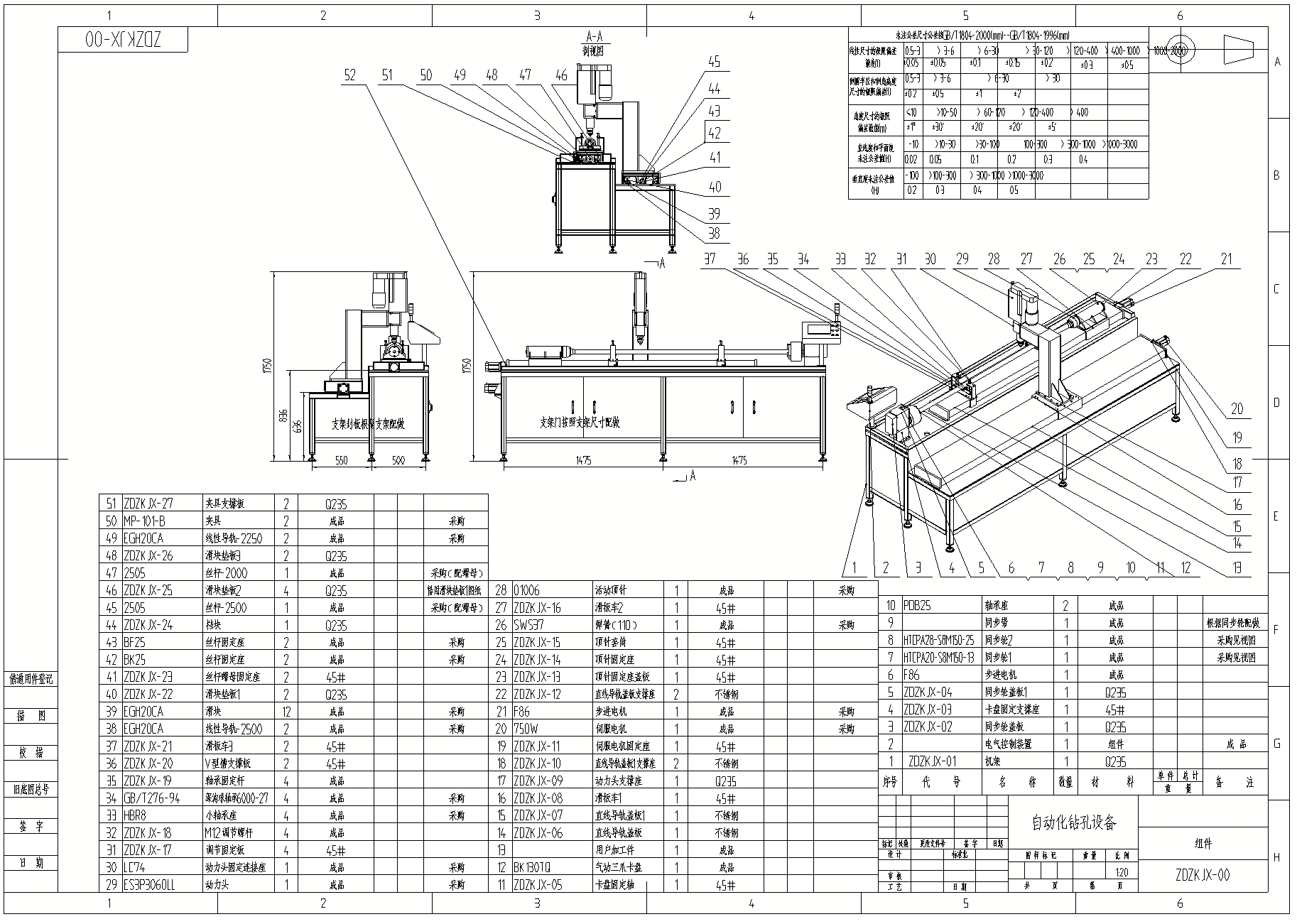

| 1 |  00自动打孔机设备总图.DWG | 344.57K |

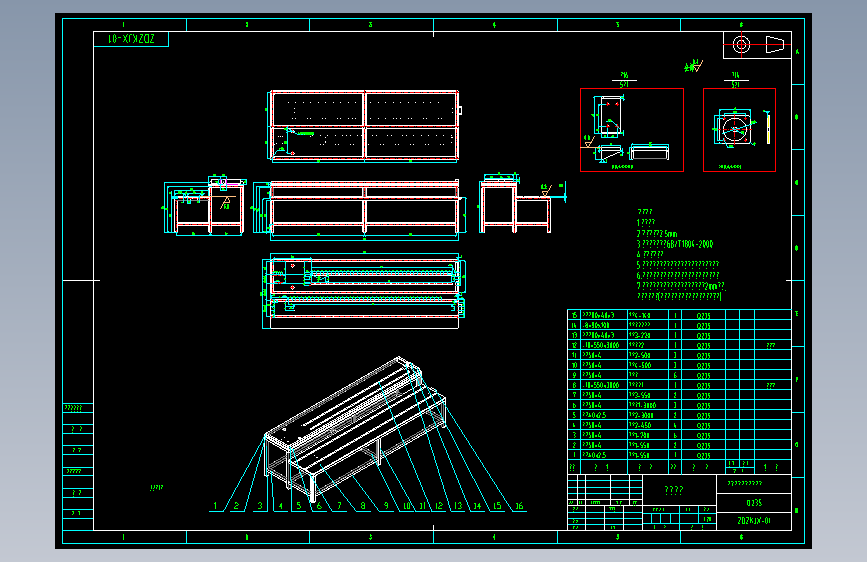

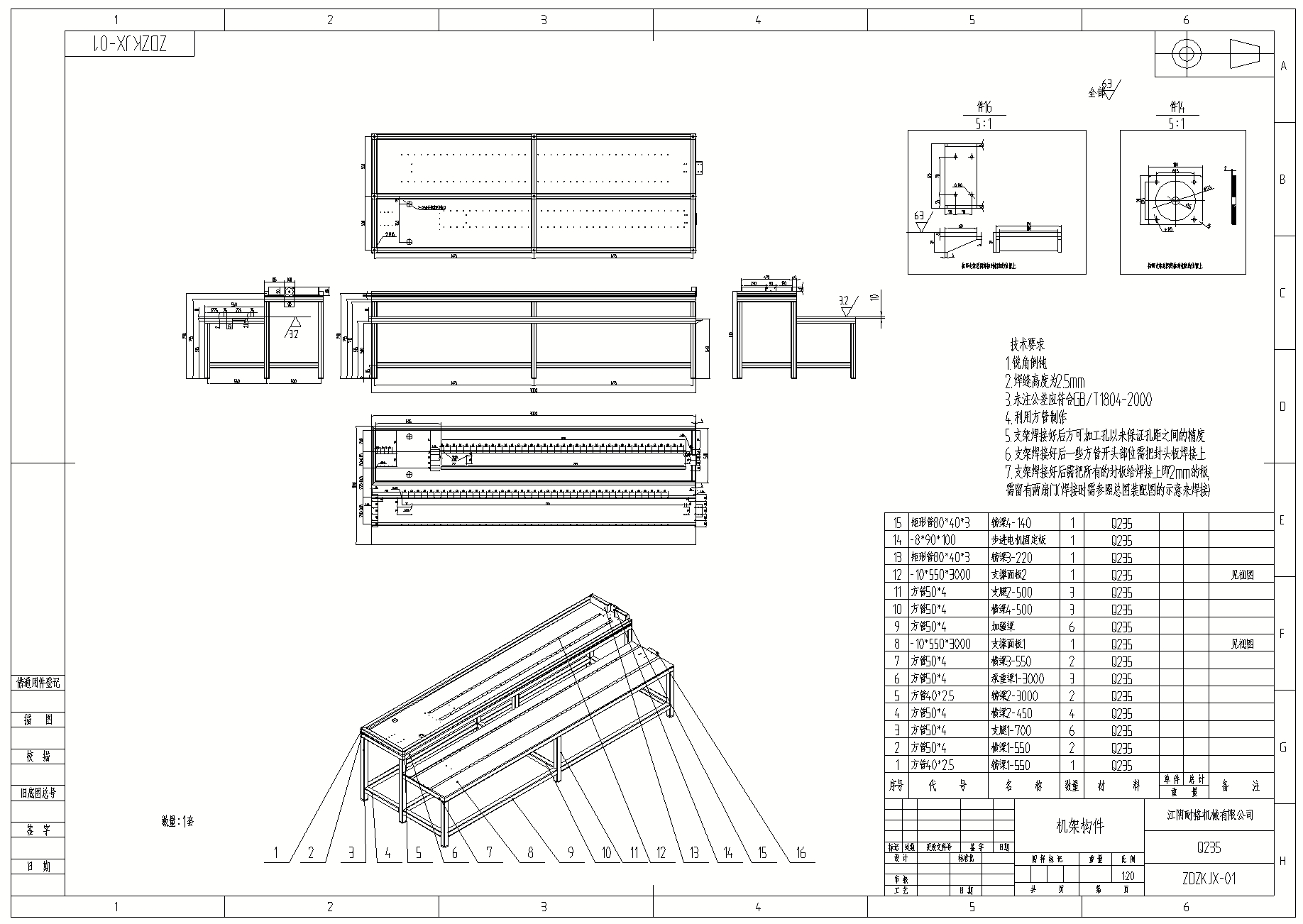

| 2 | 01机架.DWG | 489.10K |
| 3 | 02同步轮盖板.DWG | 106.11K |
| 4 | 03卡盘固定支撑座.DWG | 157.86K |
| 5 | 04同步轮盖板1.DWG | 118.22K |
| 6 | 06轨道盖板.DWG | 120.92K |
| 7 | 07轨道盖板1.DWG | 121.60K |
| 8 | 08滑板车1.DWG | 151.98K |

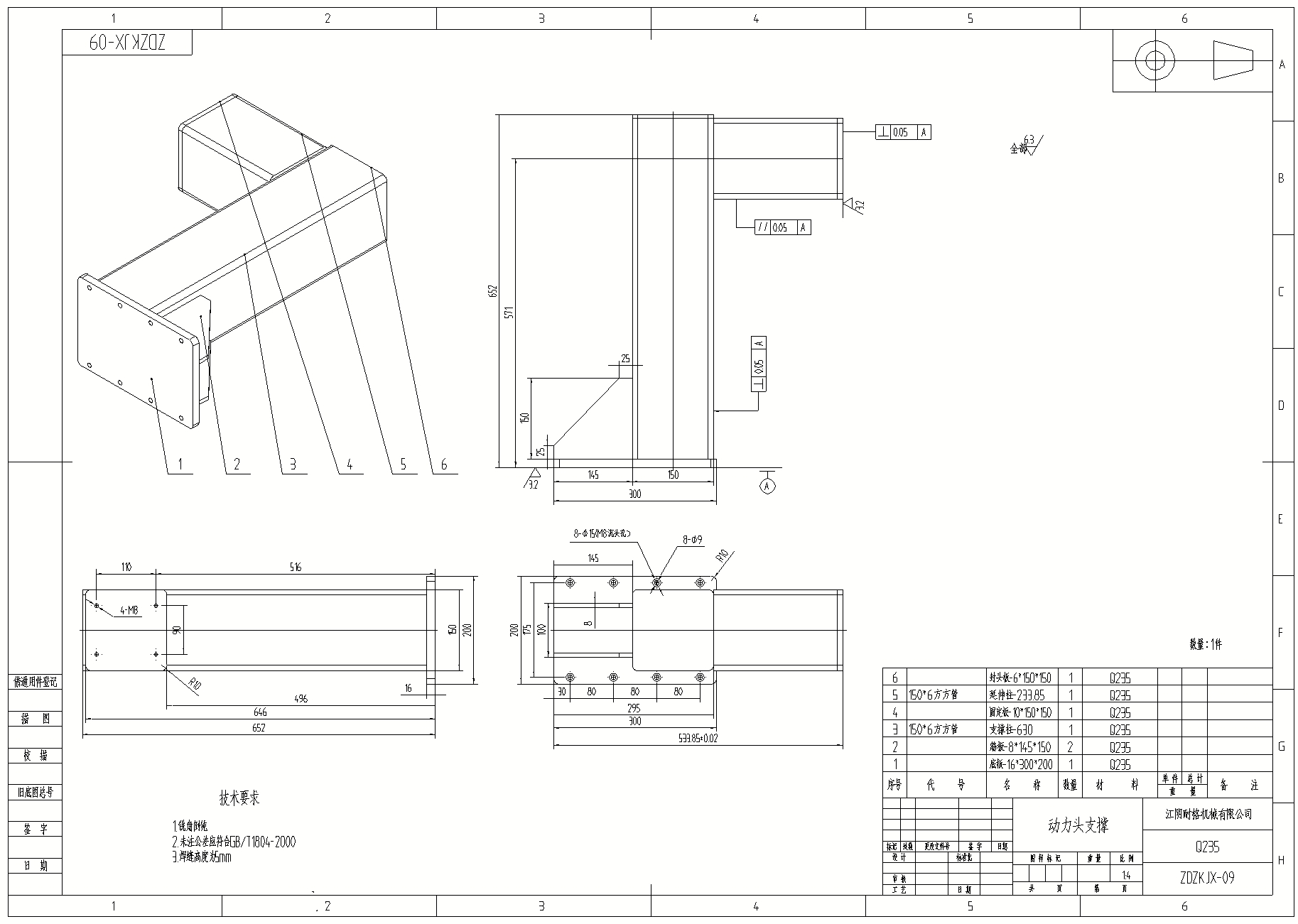

| 9 | 09动力头支撑座.DWG | 160.56K |
| 10 | 10直线轨道盖板1支撑座.DWG | 128.47K |
| 11 | 11伺服电机固定座.DWG | 123.73K |
| 12 | 12直线轨道盖板支撑座.DWG | 126.55K |
| 13 | 13顶针固定座盖板.DWG | 165.32K |
| 14 | 14顶针固定座.DWG | 141.19K |
| 15 | 16滑板车2.DWG | 148.81K |
| 16 | 17调节固定板.DWG | 111.54K |
| 17 | 18调节螺杆.DWG | 96.31K |
| 18 | 19轴承固定杆.DWG | 109.08K |
| 19 | 20V型槽支撑板.DWG | 125.58K |
| 20 | 21滑板车3.DWG | 139.95K |
| 21 | 22-25滑块垫板1-2.DWG | 118.81K |
| 22 | 23丝杆螺母固定座.DWG | 111.78K |
| 23 | 24挡块.DWG | 117.44K |
| 24 | 26滑块垫板3.DWG | 138.57K |
| 25 | 27夹具支撑板.DWG | 106.00K |

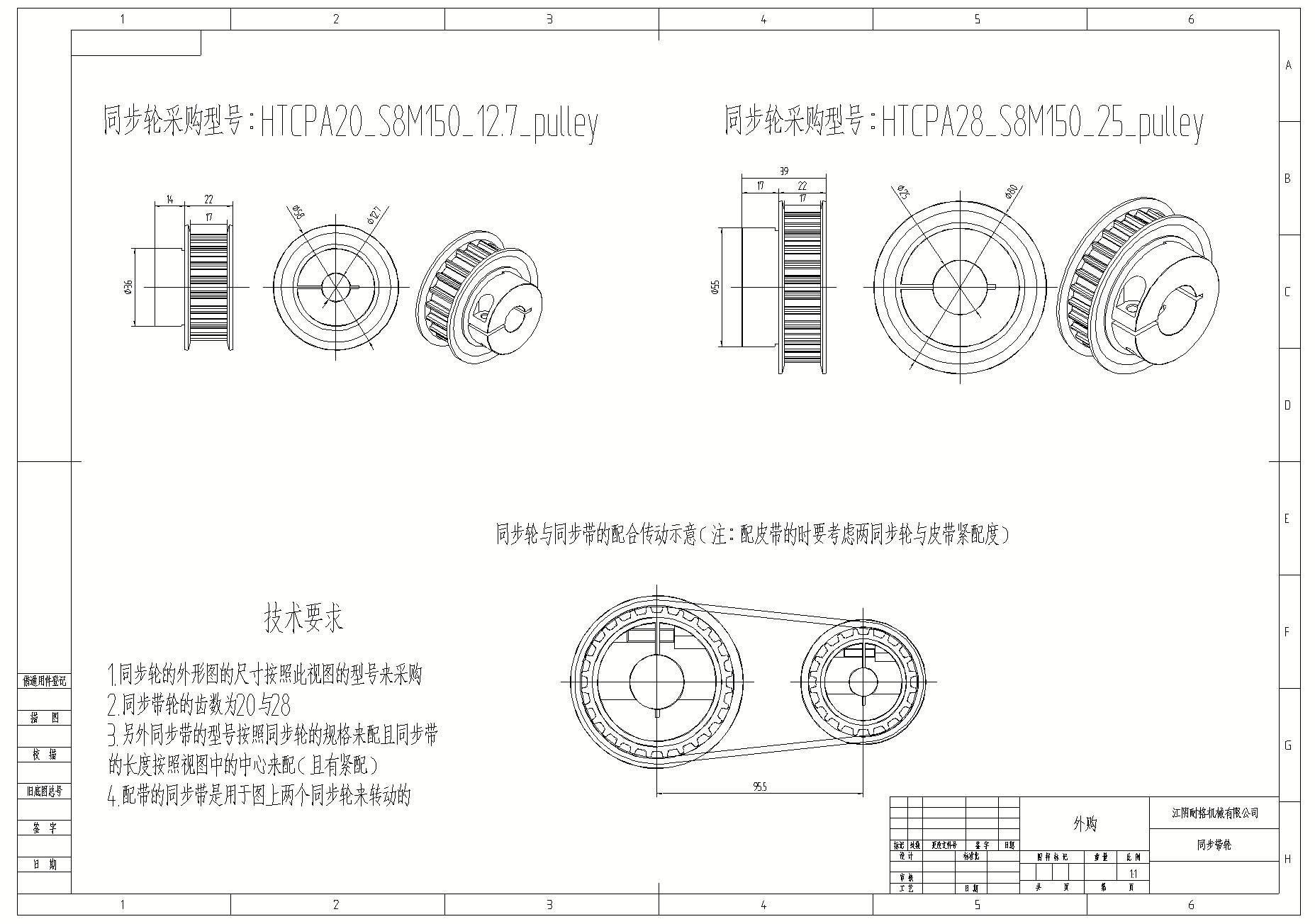

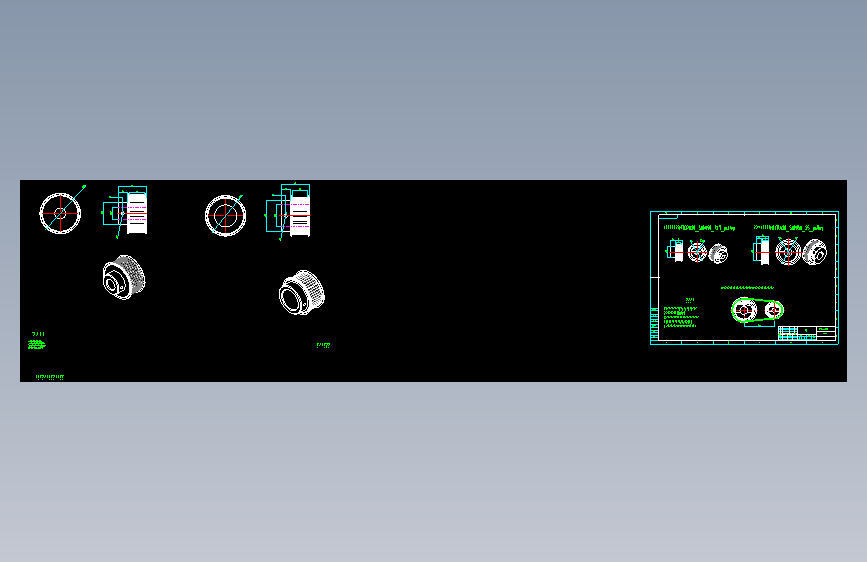

| 26 | 同步带轮采购示意.DWG | 280.38K |
