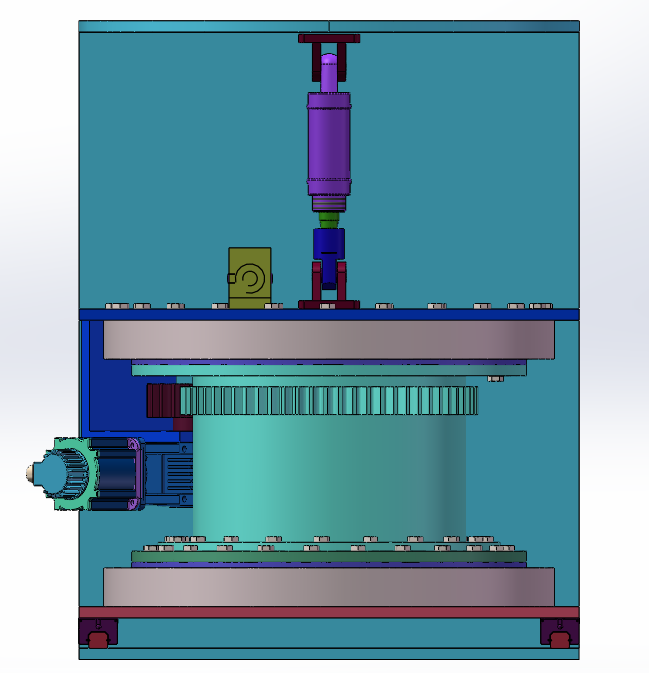

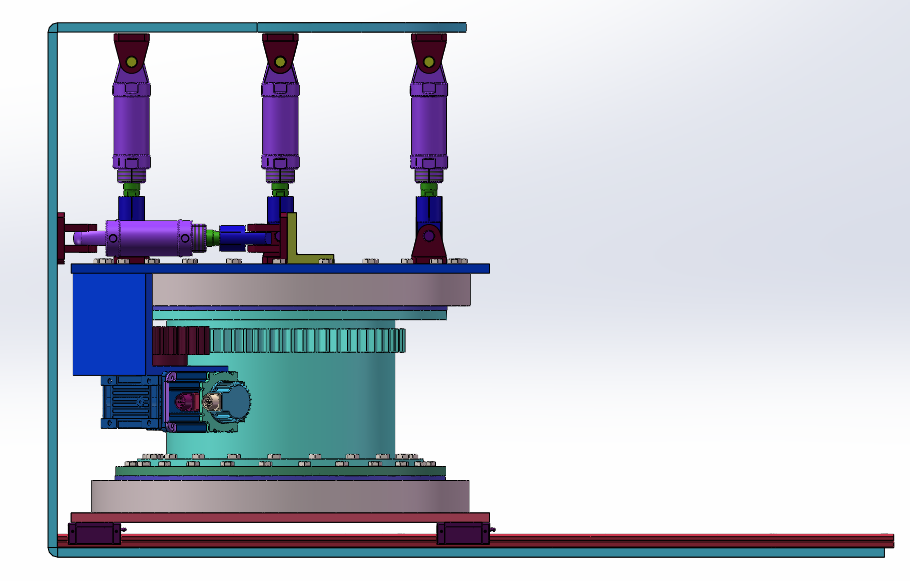

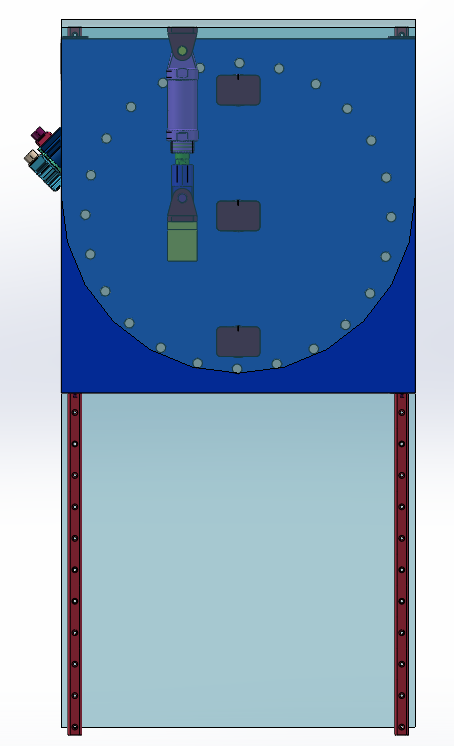

轴承力学性能实验装置结构设计 1.设计总体方案； 2.选择动力方案，设计传动机构、轴承固定装置、加载机构等结构；该模型通过电机带动齿轮旋转进而带动轴承内圈旋转，上端油缸可旋加轴向力和径向力，模型为sw2022版本
轴承力学性能试验装置
图纸描述
轴承力学性能实验装置结构设计 1.设计总体方案； 2.选择动力方案，设计传动机构、轴承固定装置、加载机构等结构；该模型通过电机带动齿轮旋转进而带动轴承内圈旋转，上端油缸可旋加轴向力和径向力，模型为sw2022版本
下载需要80金币
立即下载 收藏
图纸信息
作者
伊彰
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  15050037_0001.SLDPRT | 65.49K |
| 2 | 15050037_0002.SLDPRT | 135.04K |
| 3 | 15050041---280950001.SLDPRT | 93.65K |
| 4 | 15050041---340460001.SLDPRT | 65.59K |
| 5 | 31090131--1-SOLI00.SLDPRT | 420.94K |
| 6 | 31090345--1-SOL000.SLDPRT | 92.62K |
| 7 | 31090370--ISMH3-850001.SLDPRT | 154.87K |
| 8 | 31090383--ISMH3-130001.SLDPRT | 108.71K |
| 9 | 31100034--1-S0001.SLDPRT | 60.71K |
| 10 | 31100134--1-0001.SLDPRT | 91.63K |
| 11 | GB╱T9119-2010[突面RF板式平焊钢制管法兰Ⅰ系列DN450-PN10PLRF].sldprt | 94.71K |
| 12 | HGH35导轨.SLDPRT | 588.23K |
| 13 | HGH35滑块.SLDPRT | 683.02K |
| 14 | HI-0302.SLDPRT | 61.00K |
| 15 | PLAIN_PARALLEL_KEYS-1-SOLID1.SLDPRT | 57.99K |
| 16 | PY-025.SLDPRT | 61.05K |
| 17 |  ROB-CA单耳环型中低压油缸[ROB-φ63×50-CA].SLDASM | 220.99K |
| 18 | ROB-CA单耳环型中低压油缸[ROB-φ63×50-CA]_杆.SLDPRT | 192.66K |
| 19 | ROB-CA单耳环型中低压油缸[ROB-φ63×50-CA]_缸体.SLDPRT | 455.93K |
| 20 | _1-SOLI00.SLDPRT | 76.79K |
| 21 | 伺服电机1300W-MS1H3-13C15CB-x331Z.SLDASM | 1.32M |
| 22 | 六角头螺栓全螺纹C级GB.SLDPRT | 326.53K |
| 23 | 减速机FXKS075-FXKS75-7.5-1KW伺服-19.SLDPRT | 869.74K |
| 24 | 加载板.SLDPRT | 88.04K |
| 25 | 加载轴承.SLDASM | 318.14K |
| 26 | 回转支承内圈.SLDPRT | 172.67K |
| 27 | 回转支承外圈.SLDPRT | 160.66K |
| 28 | 回转支承轴承圈.SLDPRT | 99.38K |
| 29 | 圆柱齿轮20×8.SLDPRT | 248.50K |
| 30 | 圆柱齿轮65×8.SLDPRT | 428.78K |
| 31 | 基座.SLDPRT | 78.00K |
| 32 | 复件PY-025.SLDPRT | 61.15K |
| 33 | 安装角件.SLDPRT | 83.72K |
| 34 | 底架装配.SLDASM | 476.97K |
| 35 | 机架.SLDPRT | 109.96K |
| 36 | 机架装配.SLDASM | 208.43K |
| 37 | 油缸接头HI-030.SLDASM | 115.97K |
| 38 | 油缸支座.SLDPRT | 107.47K |
| 39 | 法兰盘.SLDPRT | 216.68K |
| 40 | 测试连接架装配.SLDASM | 2.03M |
| 41 | 轴承力学性能试验装置.SLDASM | 2.40M |
| 42 | 连接件.SLDPRT | 1.06M |
| 43 | 风电回转支承.SLDASM | 204.96K |
