端盖级进模（CAD图+UG三维）
图纸描述

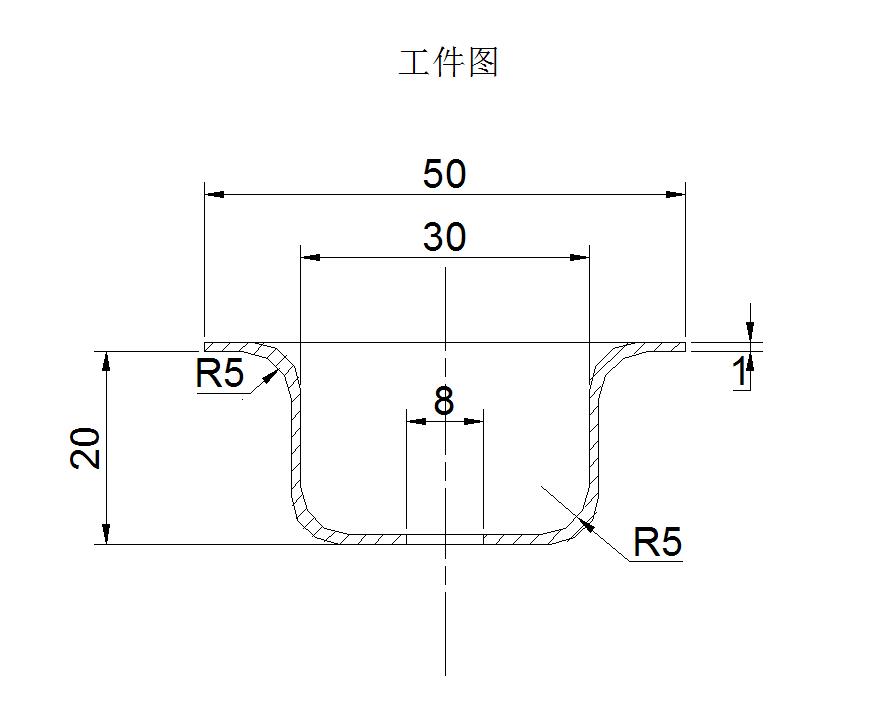

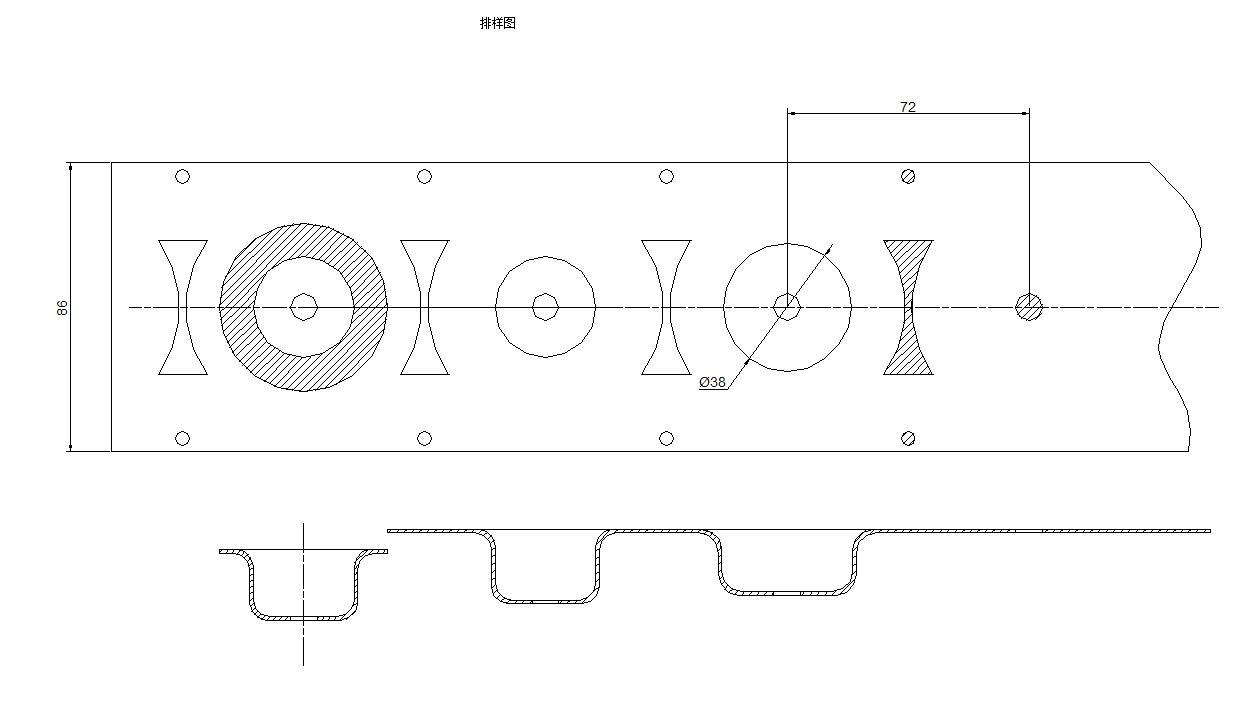

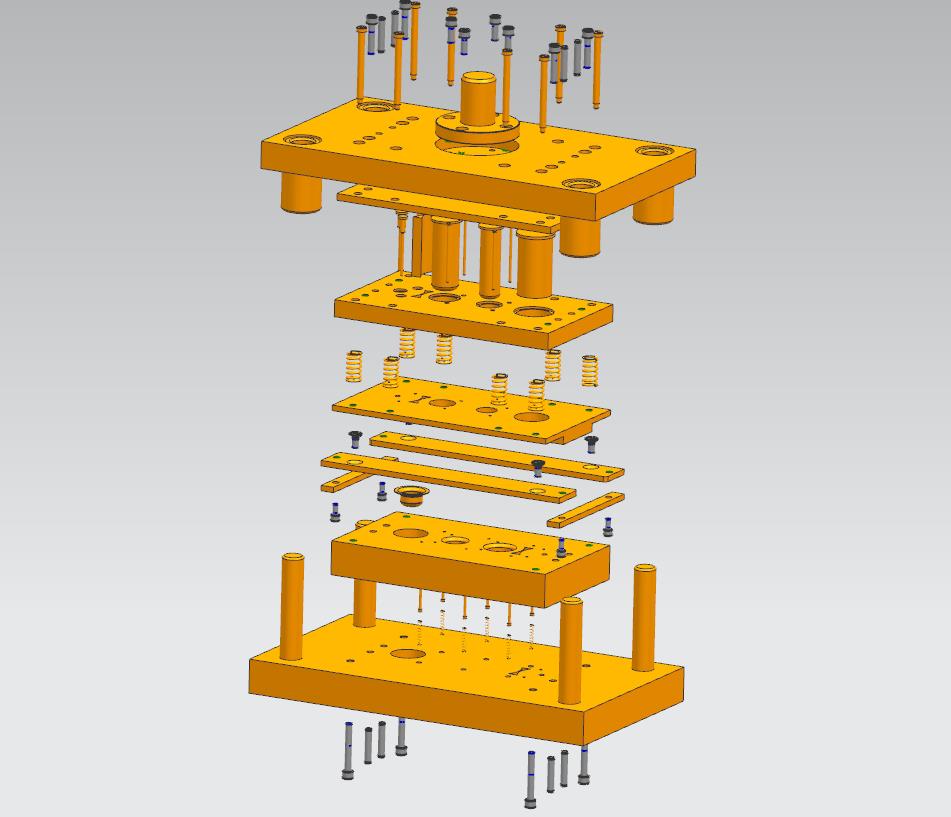

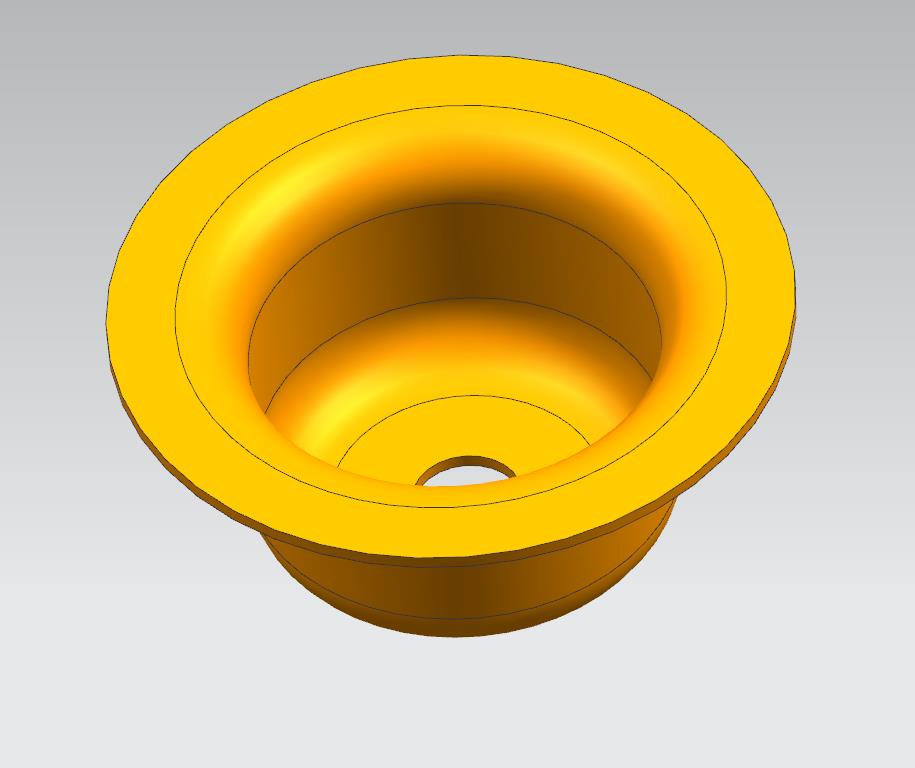

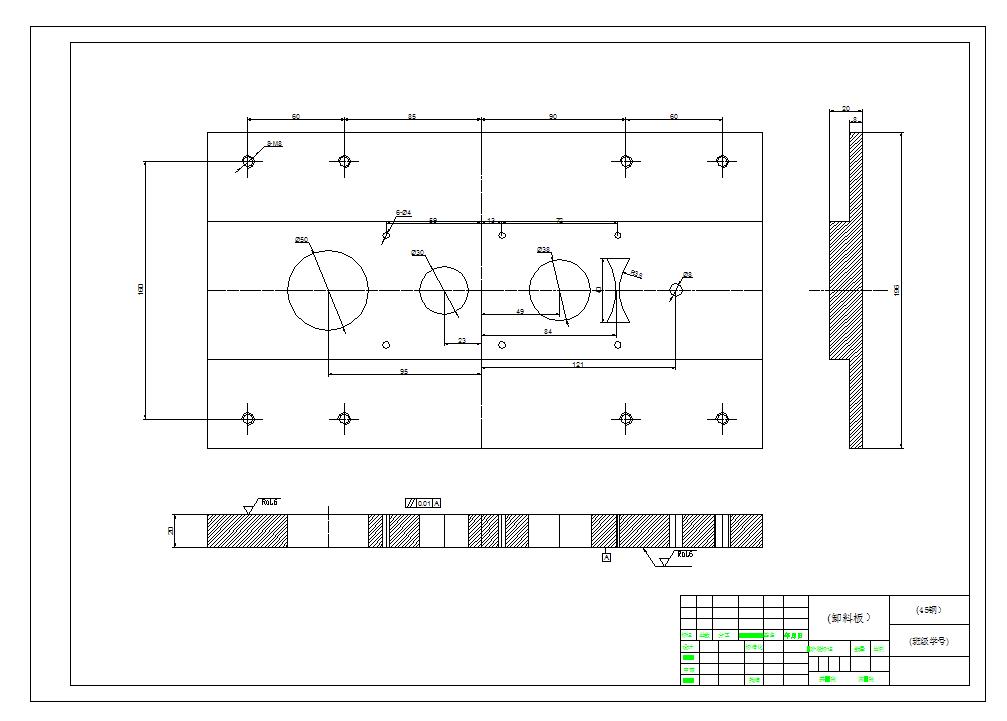

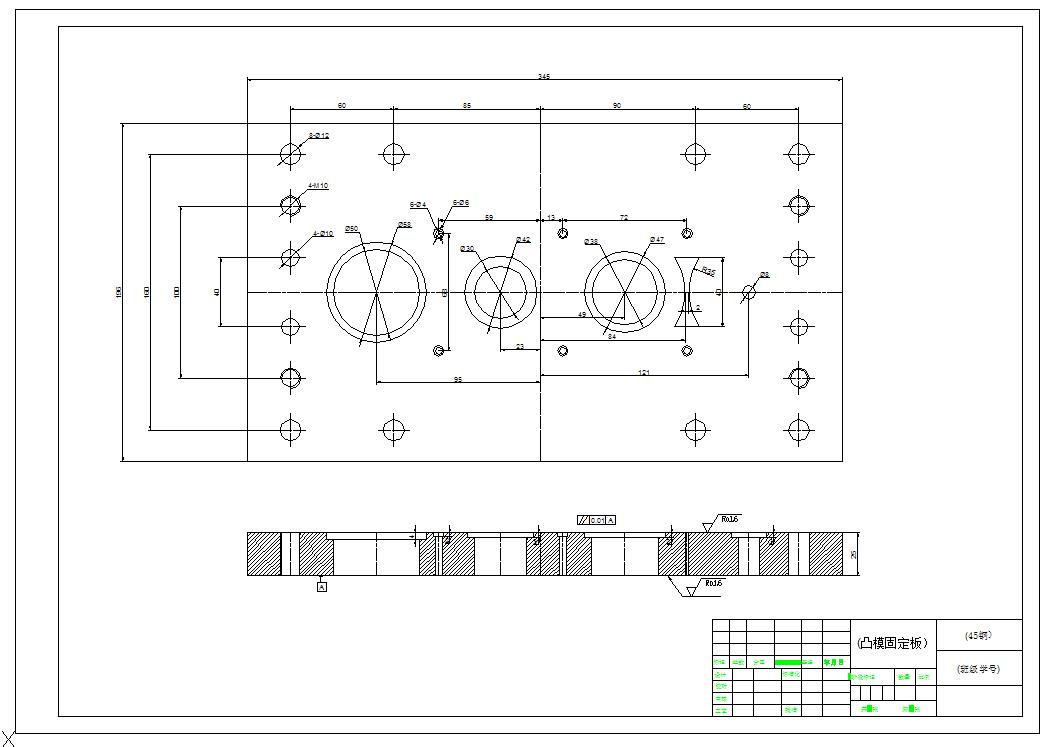

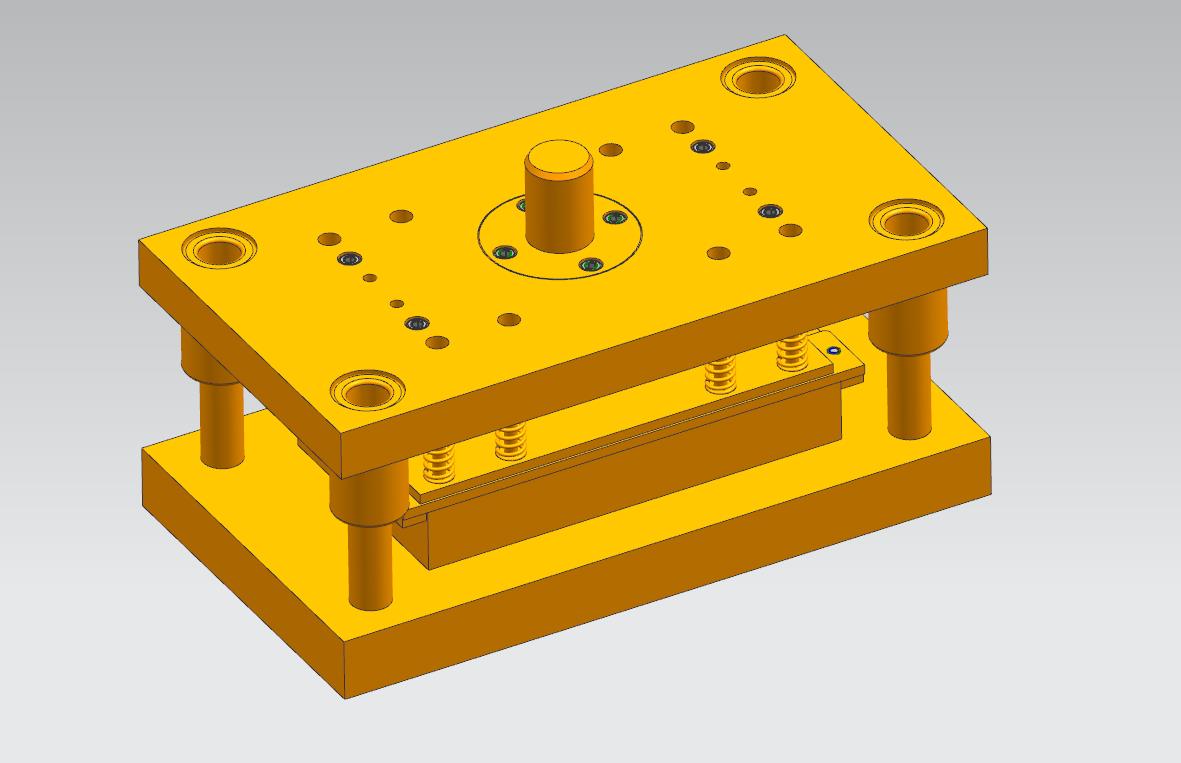

端盖级进模（CAD图+UG三维） 1.所选的压力机为J23-40; 2.导套与导柱为间隙配合，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1-3mm； 3.导柱与上下模座为过盈配合H7/r6；导套与上模座为H7/r6； 4.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象； 5.模柄与上模座为间隙配合H7/js6； 6.凸模与凸模固定板为过渡配合H7/m6或H7/k6； 7.螺钉与螺杆孔单面间隙是0.5-1.0mm。
下载需要100金币 推广可免费下载
立即下载 收藏
图纸信息
作者
卜泞稗
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  _asm1.stp | 4.13M |
| 2 |  图纸11.dwg | 1011.31K |
| 3 |  aomo.prt | 354.50K |
| 4 | CDZK_tumo.prt | 131.50K |
| 5 | chengliaoban.prt | 151.50K |
| 6 | CK_tumo.prt | 132.00K |
| 7 | daoliaoban.prt | 287.00K |
| 8 | daotao.prt | 161.50K |
| 9 | daozhenxiao.prt | 131.00K |
| 10 | daozu.prt | 143.00K |
| 11 | dianban.prt | 165.00K |
| 12 | dinggan.prt | 127.50K |
| 13 | fudingxiao.prt | 128.00K |
| 14 | GB-T119.1-200010x50.prt | 212.00K |
| 15 | GB-T68-2000M10x20.prt | 280.00K |
| 16 | GB-T70.1-2000M10x25.prt | 296.50K |
| 17 | GB-T70.1-2000M10x45.prt | 305.00K |
| 18 | GB-T70.1-2000M10x70.prt | 306.00K |
| 19 | GB-T70.1-2000M8x16.prt | 304.00K |
| 20 | gongjian.prt | 153.00K |
| 21 | gudingban.prt | 304.00K |
| 22 | LL_tumo.prt | 133.00K |
| 23 | LS_tumo1.prt | 133.50K |
| 24 | LS_tumo2.prt | 135.50K |
| 25 | mobin.prt | 226.50K |
| 26 | QB_tumo.prt | 144.50K |
| 27 | SM_asm.prt | 2.03M |
| 28 | S_mozuo.prt | 337.50K |
| 29 | xeilaoban.prt | 327.50K |
| 30 | xieliao_LD.prt | 190.00K |
| 31 | XM_asm.prt | 483.00K |
| 32 | X_mozuo.prt | 299.50K |
| 33 | _asm1.prt | 291.00K |
| 34 | _model1.prt | 405.00K |
| 35 | _model2.prt | 368.00K |
