蜗轮蜗杆减速器箱体工艺设计及其夹具设计【上下盖组合件】【三维SW建模】
图纸描述

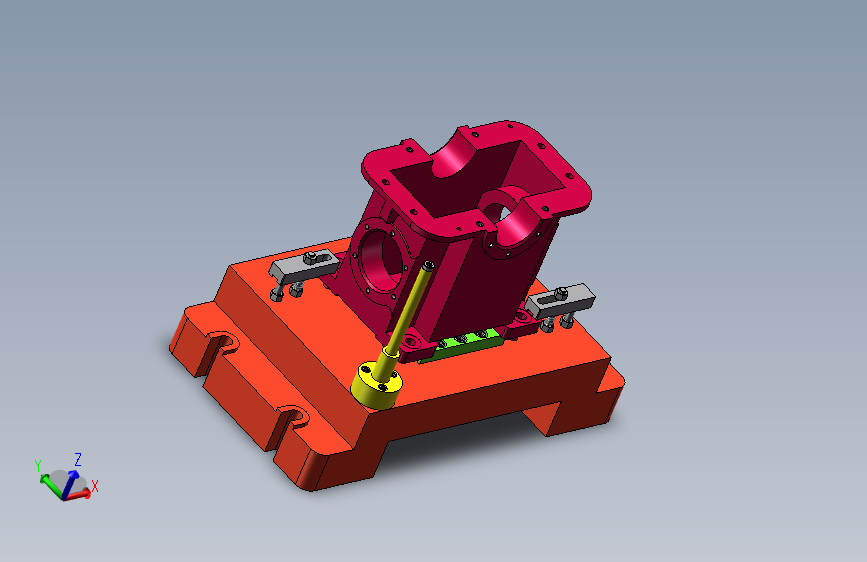

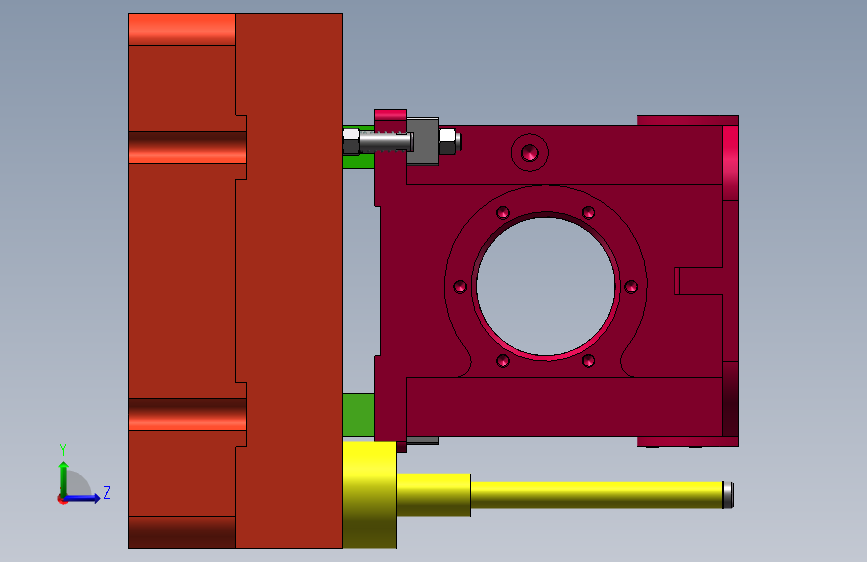

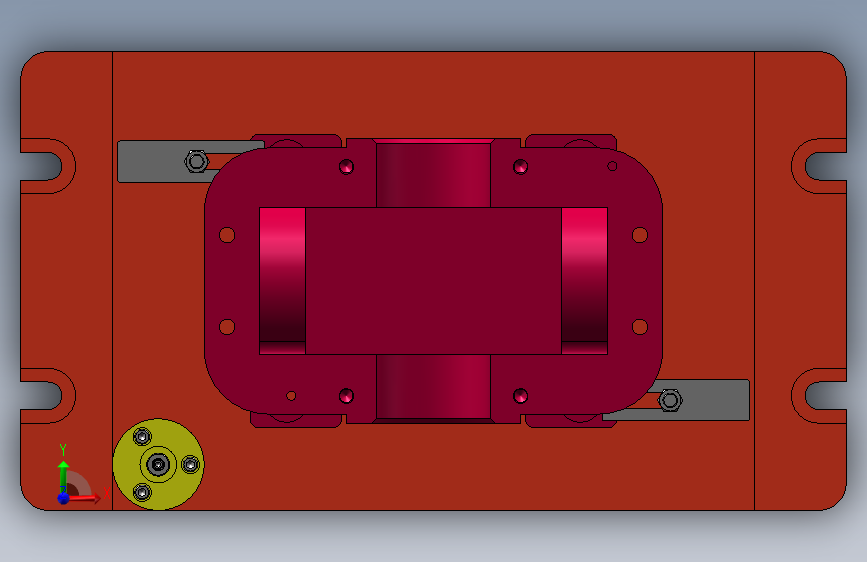

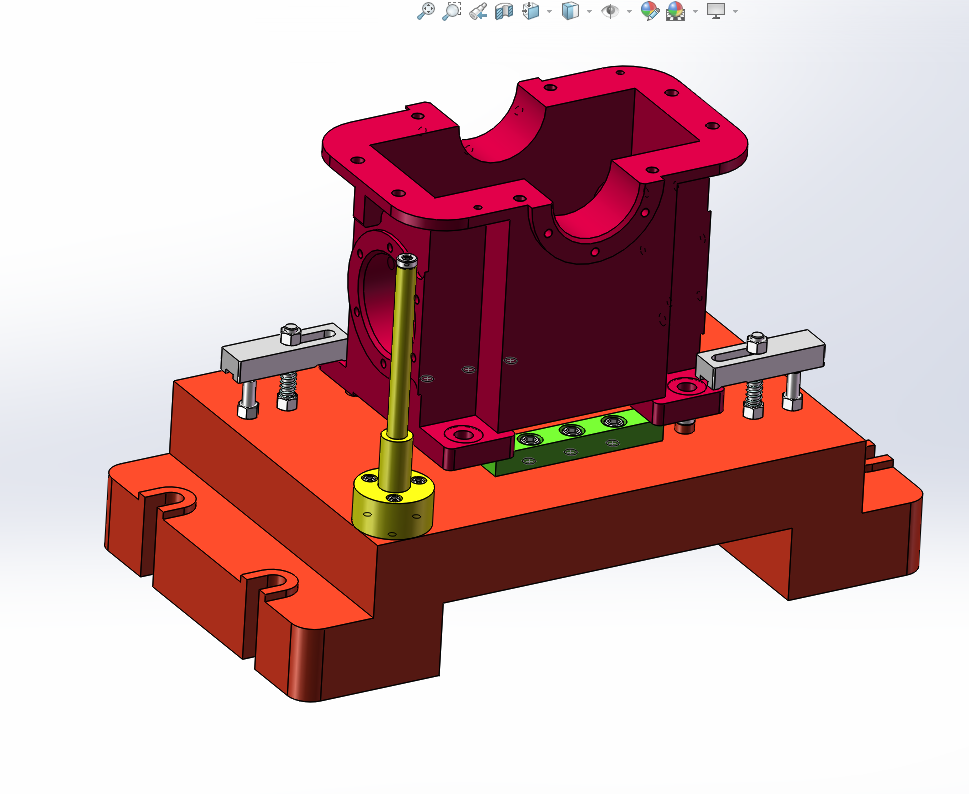

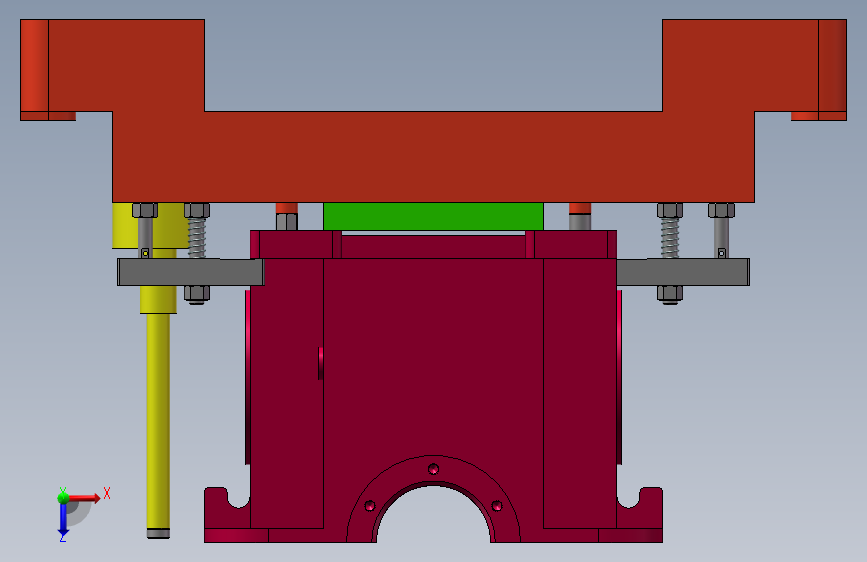

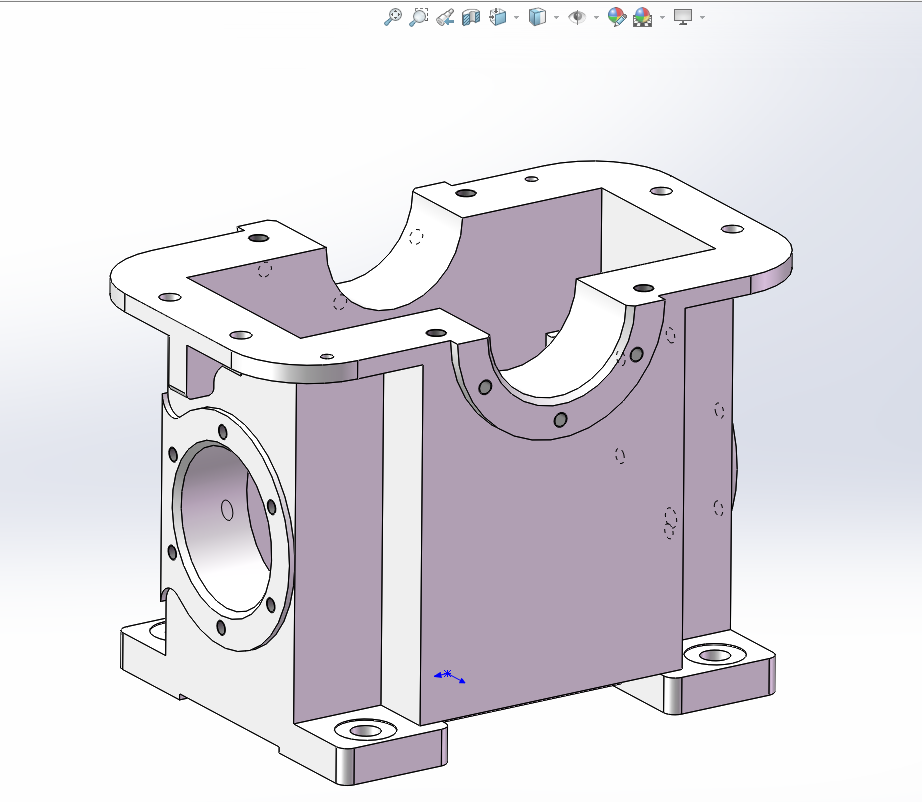

蜗轮蜗杆减速器箱体工艺设计及其夹具设计【上下盖组合件】【三维SW建模】图纸下载，该图纸类型属于零部件模型、传动部件图纸，图纸大小10.05M，共计46个文件，包含3D图纸和2D图纸，图纸主格式为dwg,sldprt,sldasm，使用SOLIDWORKS 2016软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要770金币
立即下载 收藏
图纸信息
作者
CheerfulStar
已分享: 份作品

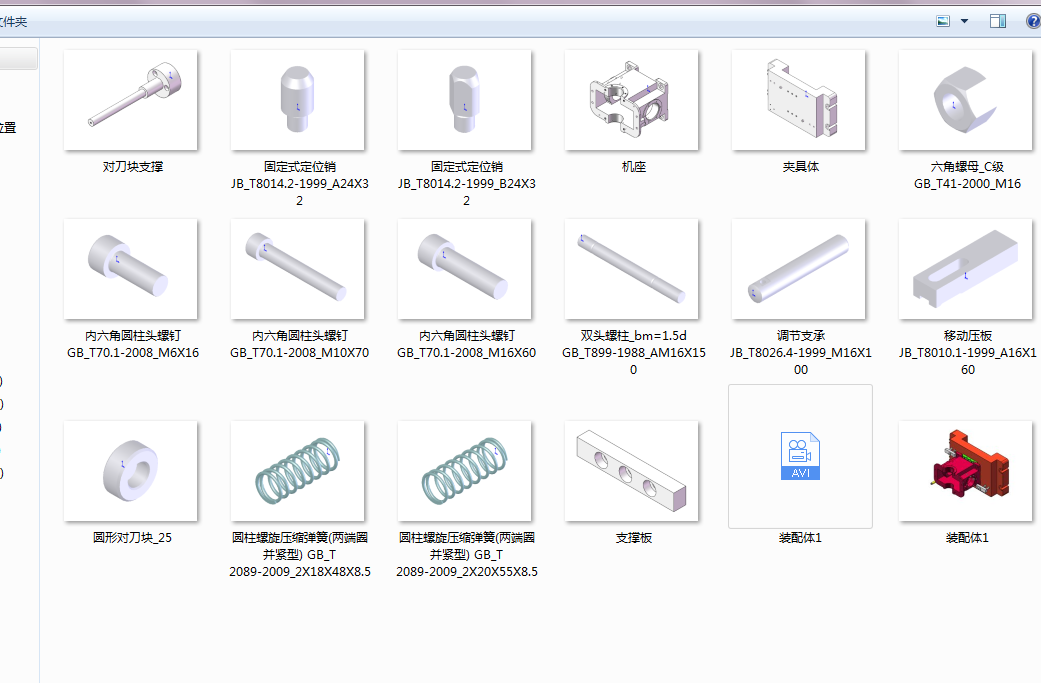

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  机座加工工序卡片.dwg | 831.91K |
| 2 |  说明书.doc | 1.63M |
| 3 | WRL0001.tmp | 1.55M |
| 4 | WRL0003.tmp | 1.80M |
| 5 | WRL0004.tmp | 1.55M |
| 6 | ~$说明书.doc | 162B |
| 7 | 书修复的.doc | 162B |
| 8 | 合箱加工工序卡片.dwg | 277.47K |
| 9 | 合箱机械加工工艺过程卡片.doc | 49.50K |
| 10 | 合箱镗轴承孔夹具体.dwg | 99.94K |
| 11 | 合箱镗轴承孔装配图.dwg | 408.94K |
| 12 | 工序卡片.doc | 50.00K |
| 13 | 明书2.doc | 162B |
| 14 | 计算.doc | 665.00K |
| 15 | 说明书.doc | 1.17M |
| 16 | 工序卡片.doc | 50.00K |
| 17 | 工时计算.doc | 289.50K |
| 18 | 机座.dwg | 141.39K |
| 19 | 机座加工工序卡片.dwg | 1000.28K |
| 20 | 机座机械加工工艺过程卡片.doc | 74.00K |
| 21 | 机座毛坯图.dwg | 101.56K |
| 22 | 机座铣夹具体.dwg | 98.41K |
| 23 | 机座铣夹具装配图.dwg | 357.83K |
| 24 | 机械加工工艺过程卡片.doc | 162B |
| 25 |  六角螺母_C级GB_T41-2000_M16.sldprt | 51.62K |
| 26 | 内六角圆柱头螺钉GB_T70.1-2008_M10X70.sldprt | 70.86K |
| 27 | 内六角圆柱头螺钉GB_T70.1-2008_M16X60.sldprt | 74.94K |
| 28 | 内六角圆柱头螺钉GB_T70.1-2008_M6X16.sldprt | 76.26K |
| 29 | 双头螺柱_bm1.5dGB_T899-1988_AM16X150.sldprt | 53.47K |
| 30 | 固定式定位销JB_T8014.2-1999_A24X32.sldprt | 48.53K |
| 31 | 固定式定位销JB_T8014.2-1999_B24X32.sldprt | 57.67K |
| 32 | 圆形对刀块_25.sldprt | 57.12K |
| 33 | 圆柱螺旋压缩弹簧两端圈并紧型GB_T2089-2009_2X18X48X8.5.sldprt | 389.27K |
| 34 | 圆柱螺旋压缩弹簧两端圈并紧型GB_T2089-2009_2X20X55X8.5.sldprt | 378.04K |
| 35 | 夹具体.SLDPRT | 197.51K |
| 36 | 对刀块支撑.SLDPRT | 100.06K |
| 37 | 支撑板.SLDPRT | 82.19K |
| 38 | 机座.SLDPRT | 482.54K |
| 39 | 移动压板JB_T8010.1-1999_A16X160.sldprt | 51.11K |
| 40 | 装配体1.avi | 4.84M |
| 41 |  装配体1.SLDASM | 1.02M |
| 42 | 调节支承JB_T8026.4-1999_M16X100.sldprt | 59.14K |
| 43 | 机械加工工艺过程卡片.doc | 162B |
| 44 | 机盖.dwg | 110.53K |
| 45 | 机盖机械加工工艺过程卡片.doc | 60.00K |
| 46 | 机盖毛坯图.dwg | 92.96K |
