三联齿轮的工艺及滚齿夹具设计图纸下载,该图纸类型属于零部件模型、传动部件图纸,图纸大小852.24K,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
三联齿轮的工艺及滚齿夹具设计
图纸描述
三联齿轮的工艺及滚齿夹具设计图纸下载,该图纸类型属于零部件模型、传动部件图纸,图纸大小852.24K,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
下载需要200金币
立即下载 收藏
图纸信息
作者
欧蕾
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

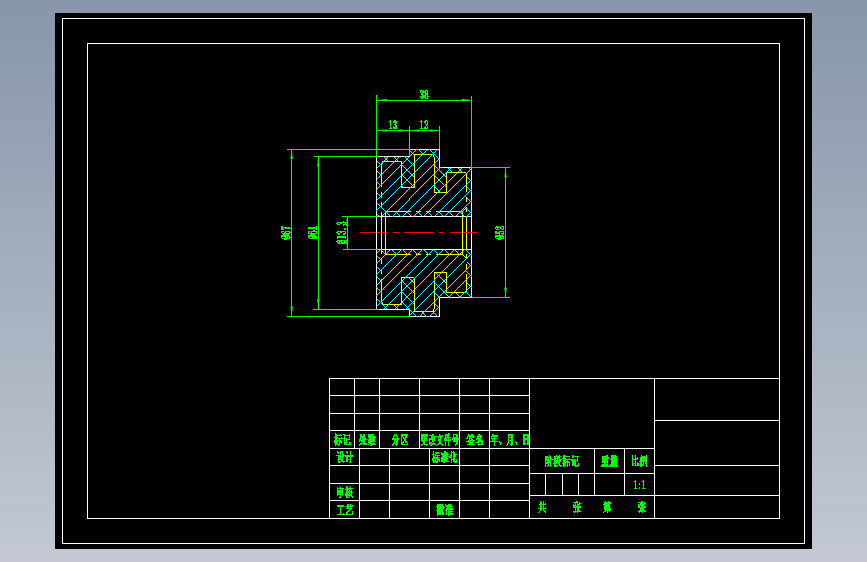

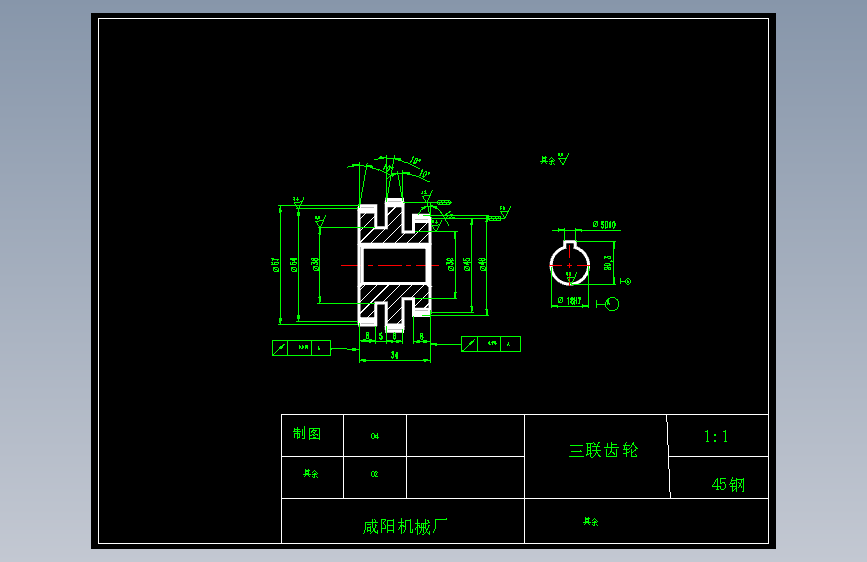

| 1 |  0三连齿轮.dwg | 83.84K |

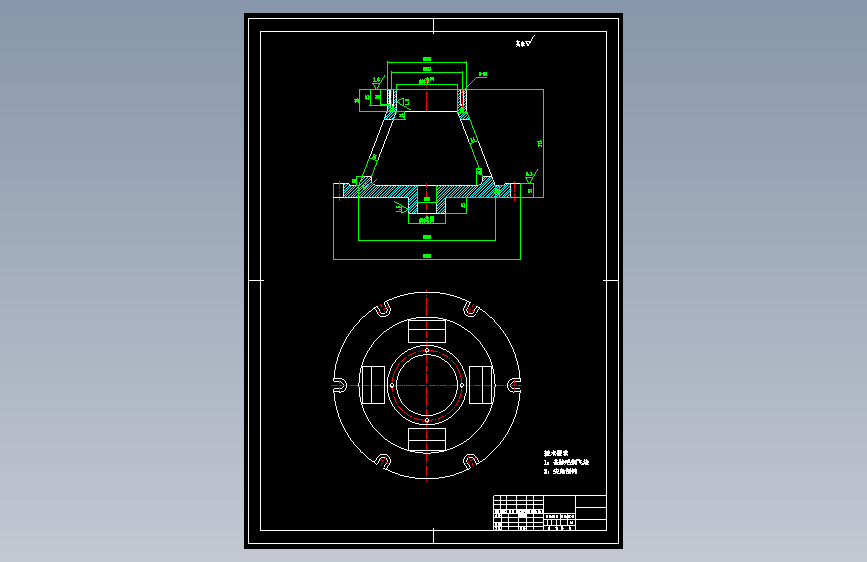

| 2 | 夹具体.dwg | 95.56K |
| 3 |  工序卡片.doc | 63.50K |
| 4 | 机械加工工艺过程卡片.doc | 53.50K |
| 5 | 毛坯图.dwg | 82.05K |

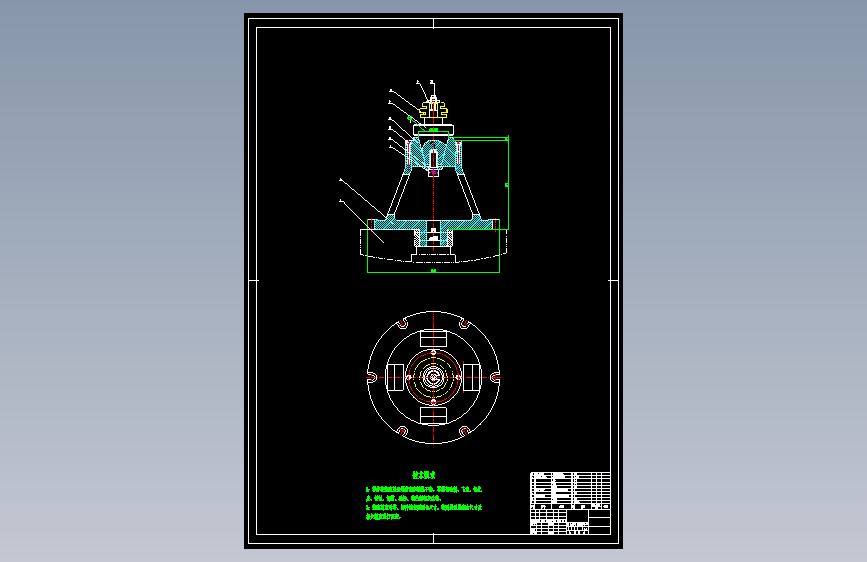

| 6 | 滚齿夹具装配图.dwg | 151.62K |
| 7 | 说明书.doc | 968.50K |
