拨叉831007加工工艺及铣中间孔上端面夹具设计
图纸描述

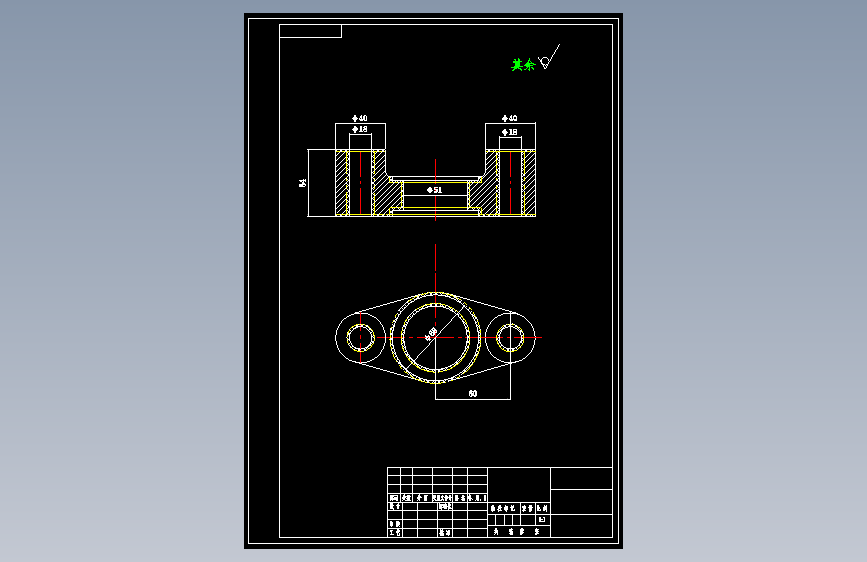

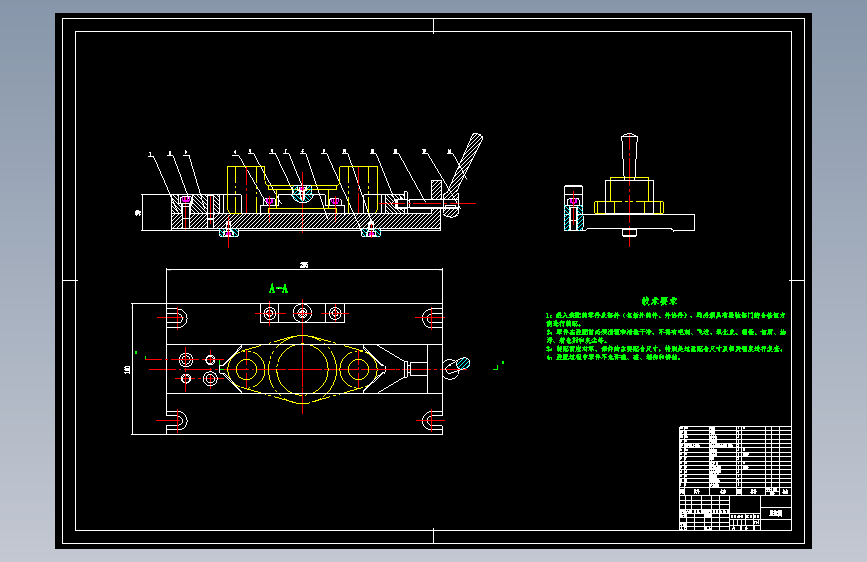

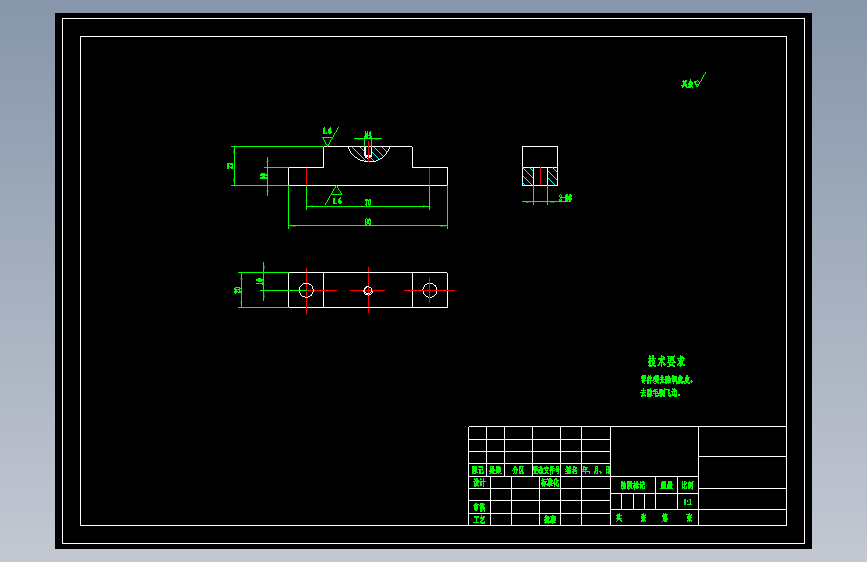

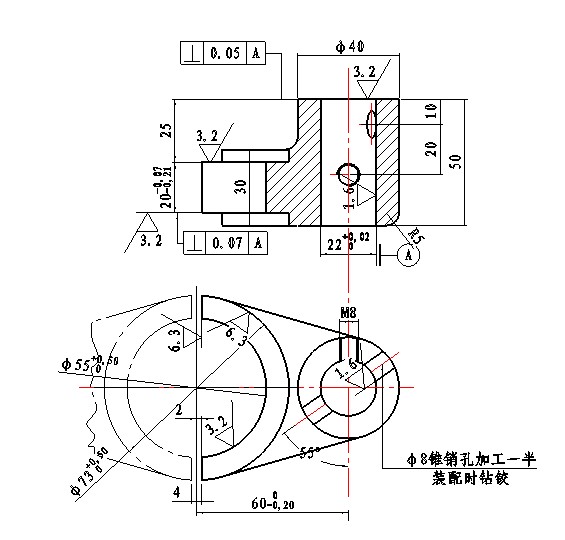

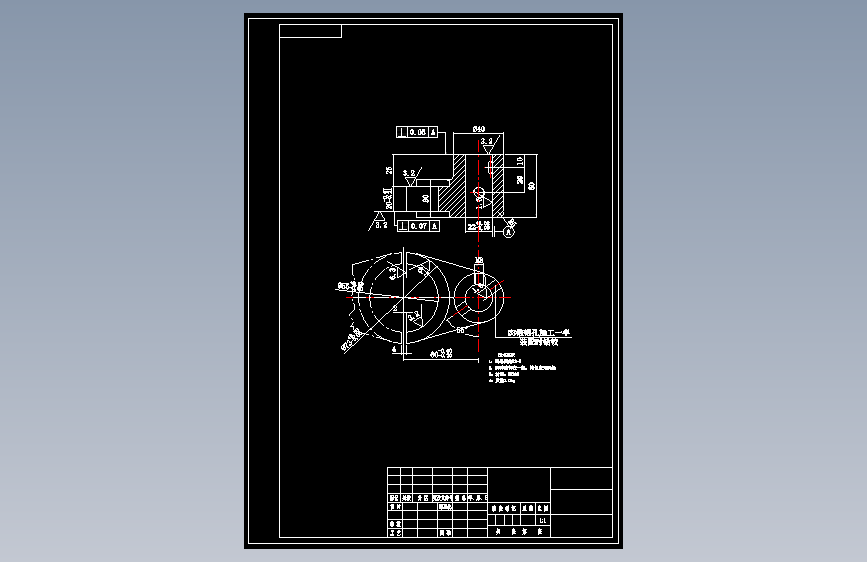

拨叉831007加工工艺及铣中间孔上端面夹具设计图纸下载，该图纸类型属于五金工具、五金配件图纸，图纸大小1.52M，共计25个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2007软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
作者
WX_202925
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  夹具体.dwg | 34.40K |
| 2 | 对刀块支撑.dwg | 83.55K |
| 3 |  工序卡片.doc | 61.50K |
| 4 | 工序图.dwg | 212.06K |
| 5 | 拨叉831007零件图.dwg | 98.22K |
| 6 | 机械加工工艺过程卡片.doc | 56.00K |
| 7 | 毛坯图.dwg | 36.24K |
| 8 | 目录.doc | 45.00K |
| 9 | 装配图.dwg | 62.91K |
| 10 | 设计说明书.doc | 477.00K |
| 11 | 工序卡片1.doc | 114.50K |
| 12 | 工序卡片10.doc | 106.50K |
| 13 | 工序卡片11.doc | 106.50K |
| 14 | 工序卡片12.doc | 110.00K |
| 15 | 工序卡片13.doc | 107.50K |
| 16 | 工序卡片14.doc | 106.00K |
| 17 | 工序卡片15.doc | 112.50K |
| 18 | 工序卡片2.doc | 114.50K |
| 19 | 工序卡片3.doc | 105.00K |
| 20 | 工序卡片4.doc | 130.50K |
| 21 | 工序卡片5.doc | 106.00K |
| 22 | 工序卡片6.doc | 105.00K |
| 23 | 工序卡片7.doc | 130.50K |
| 24 | 工序卡片8.doc | 106.00K |
| 25 | 工序卡片9.doc | 109.00K |
