合铸铣开拨叉831007加工工艺及铣φ55孔上下端面夹具设计（含三维图）
图纸描述

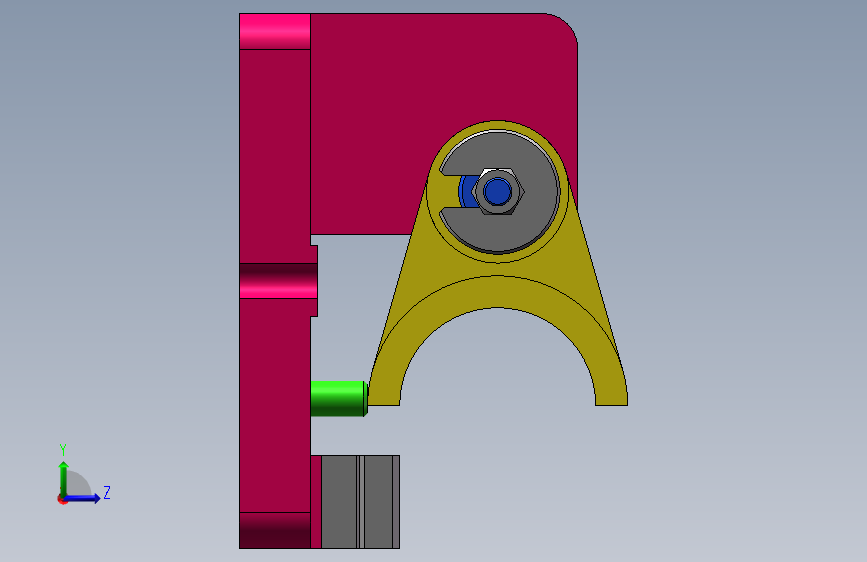

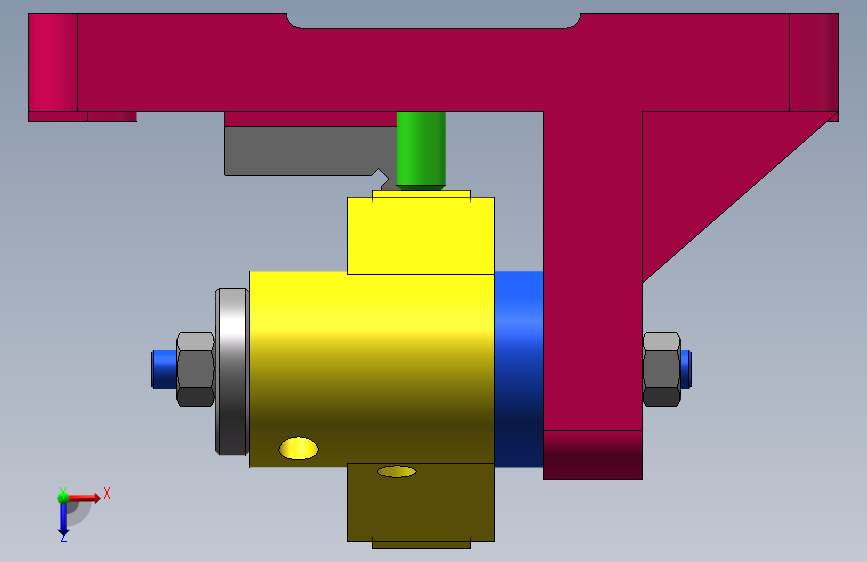

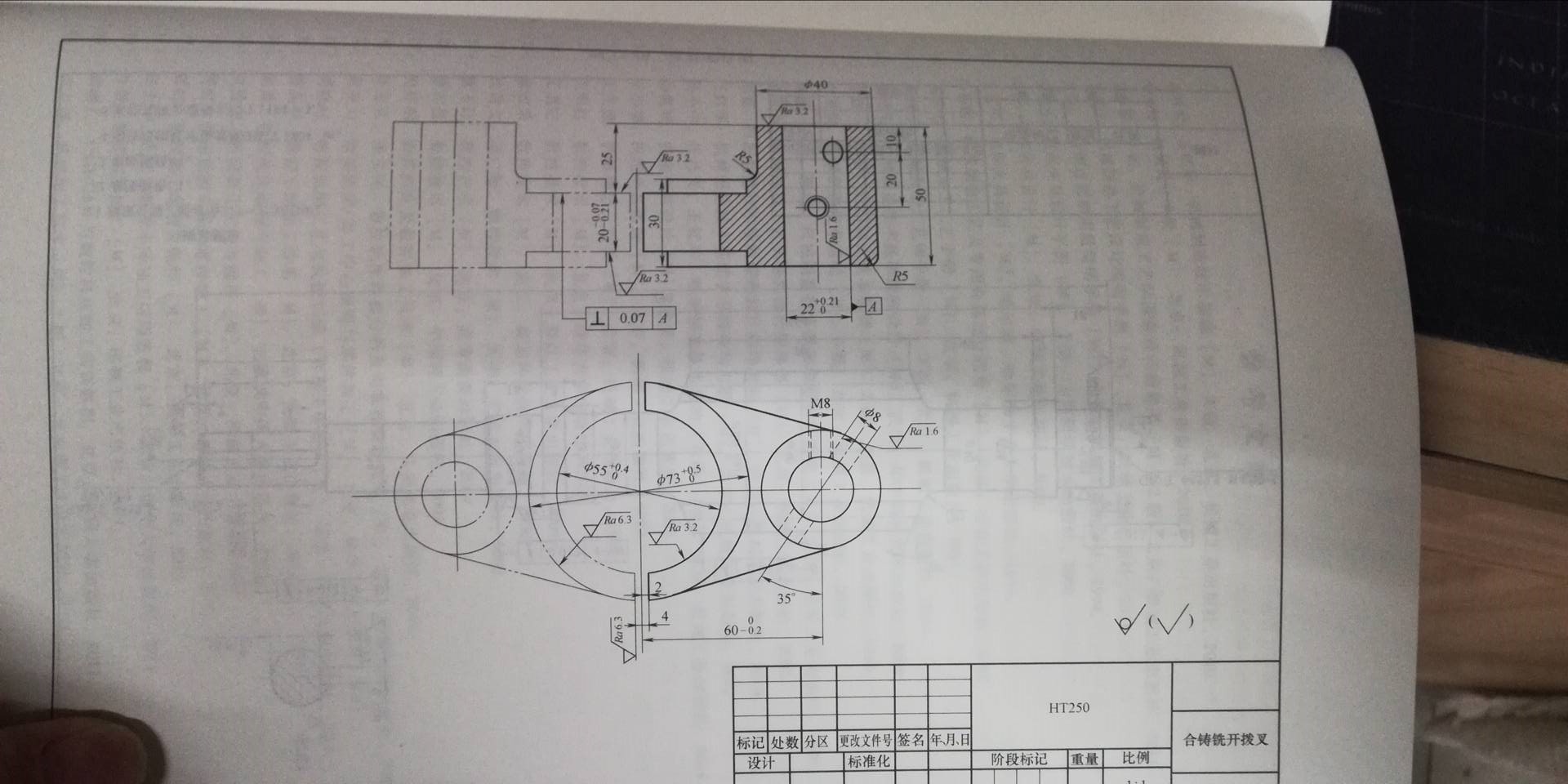

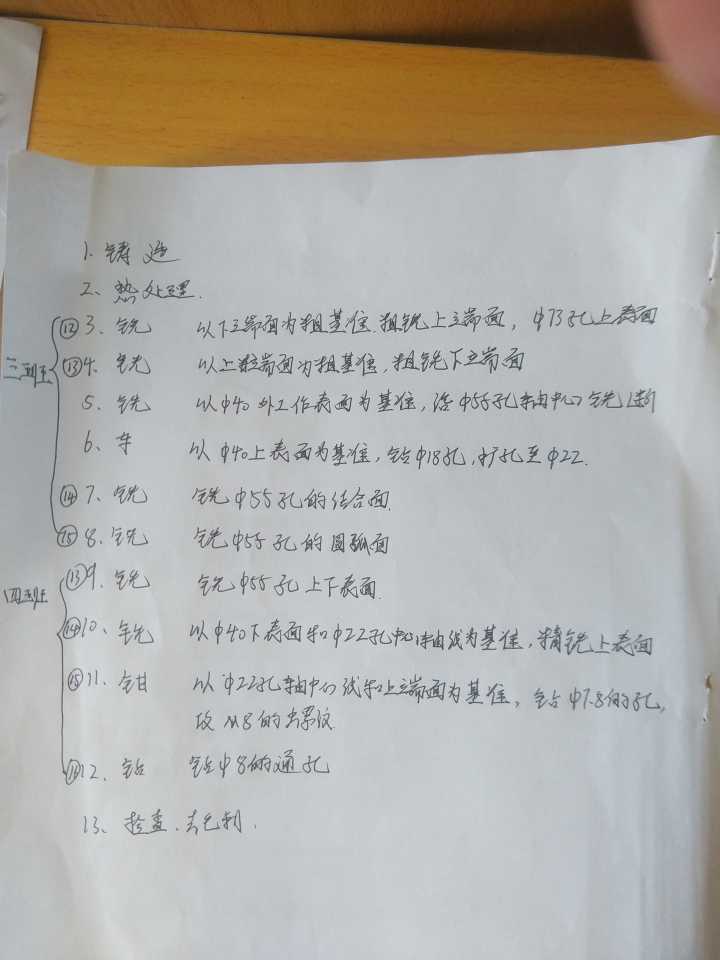

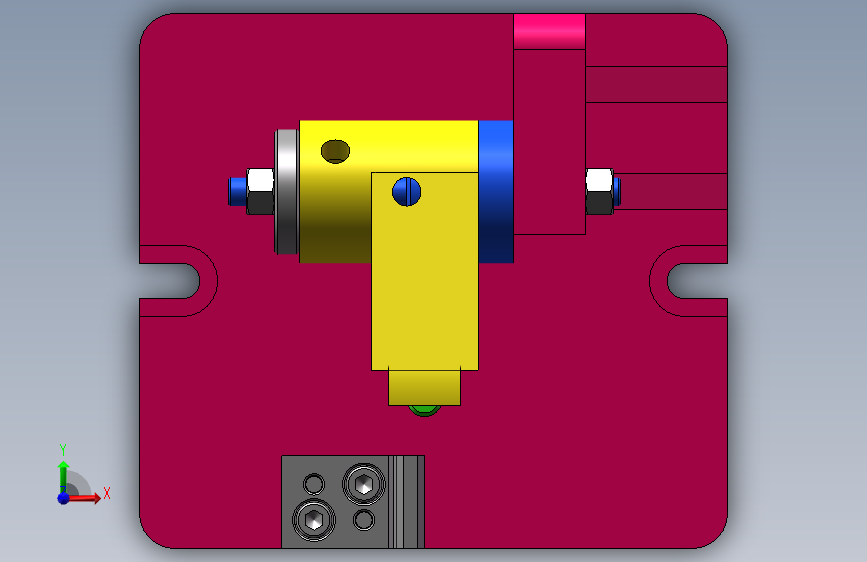

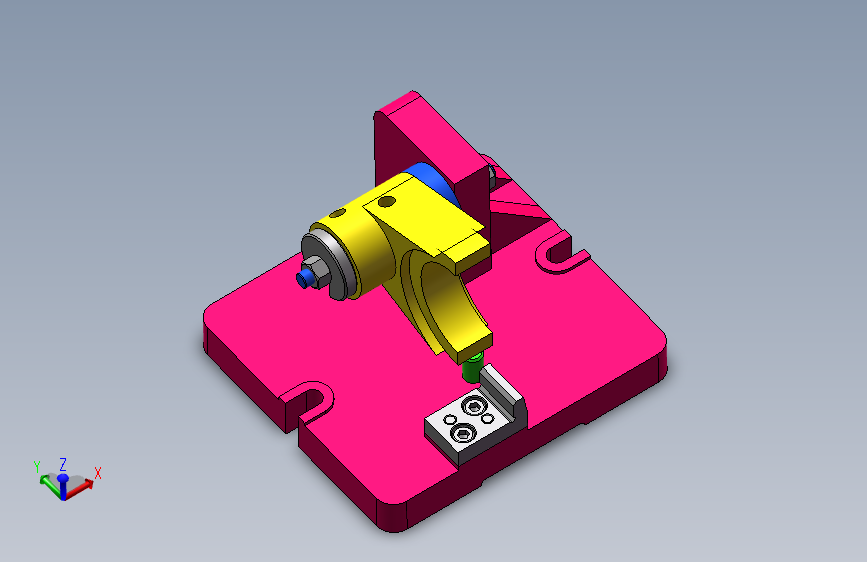

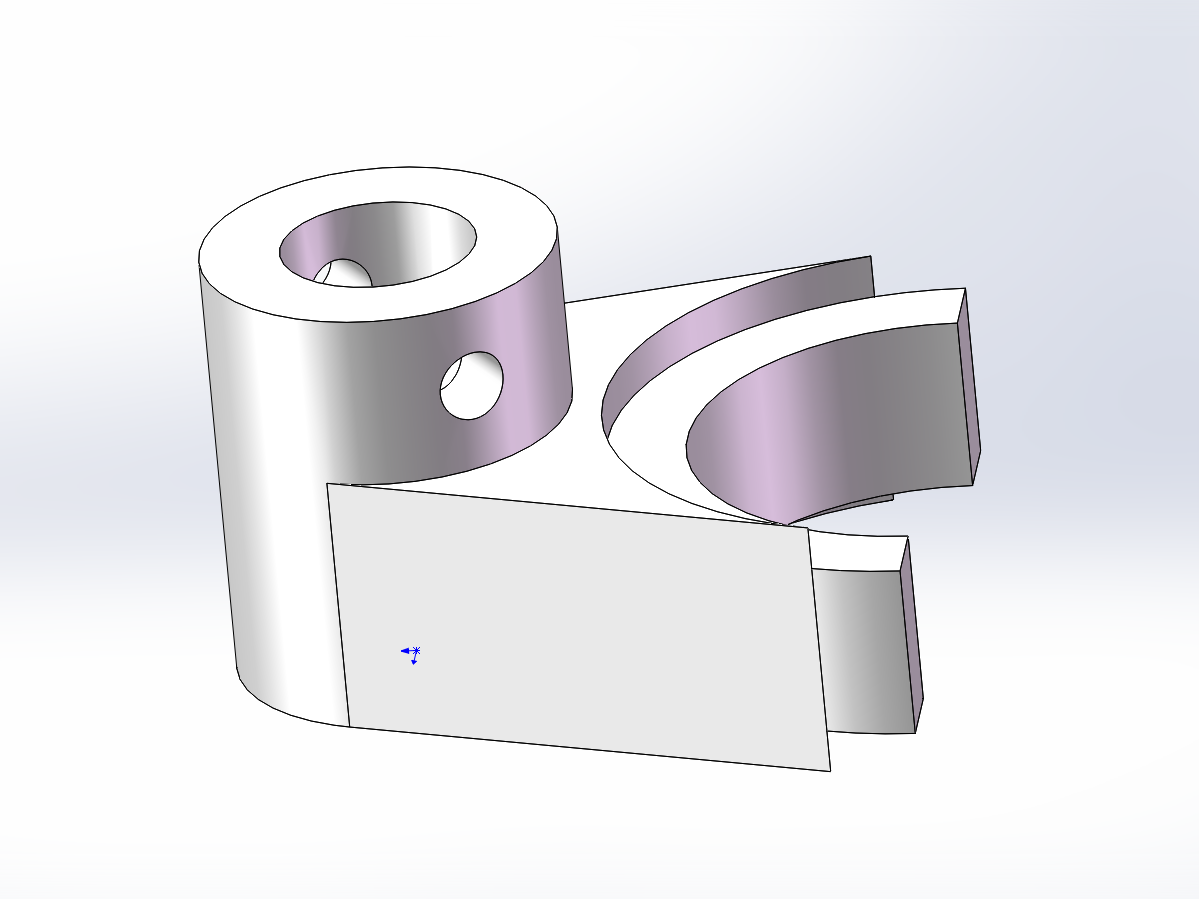

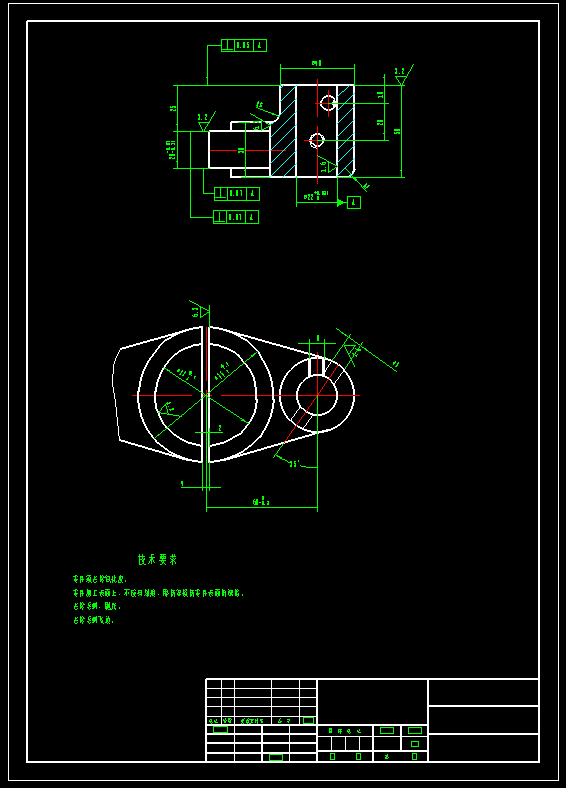

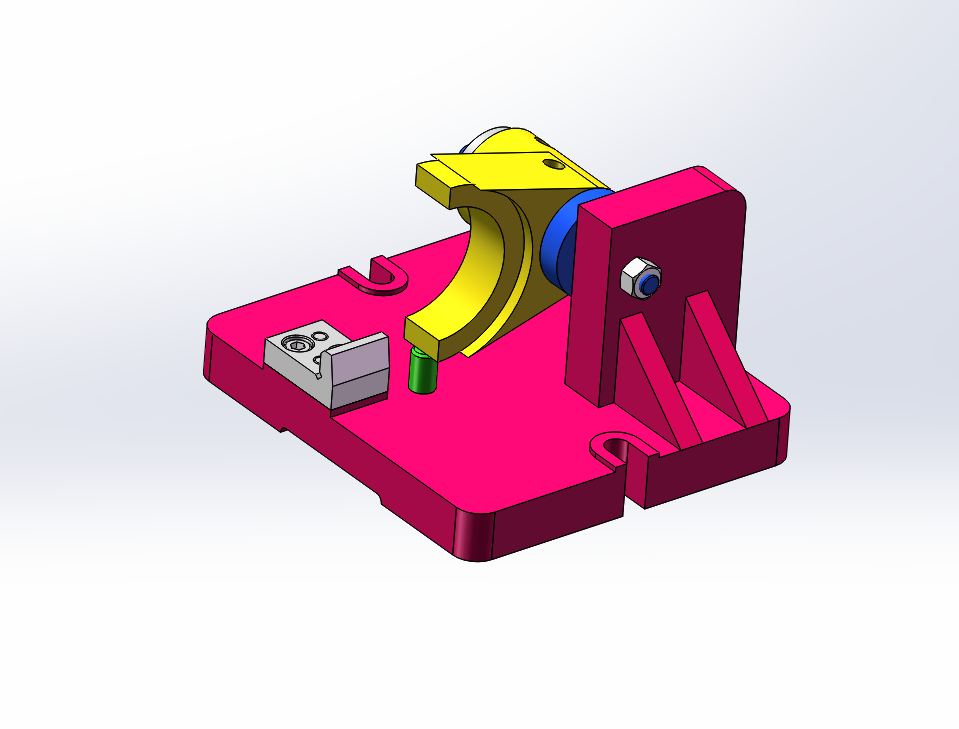

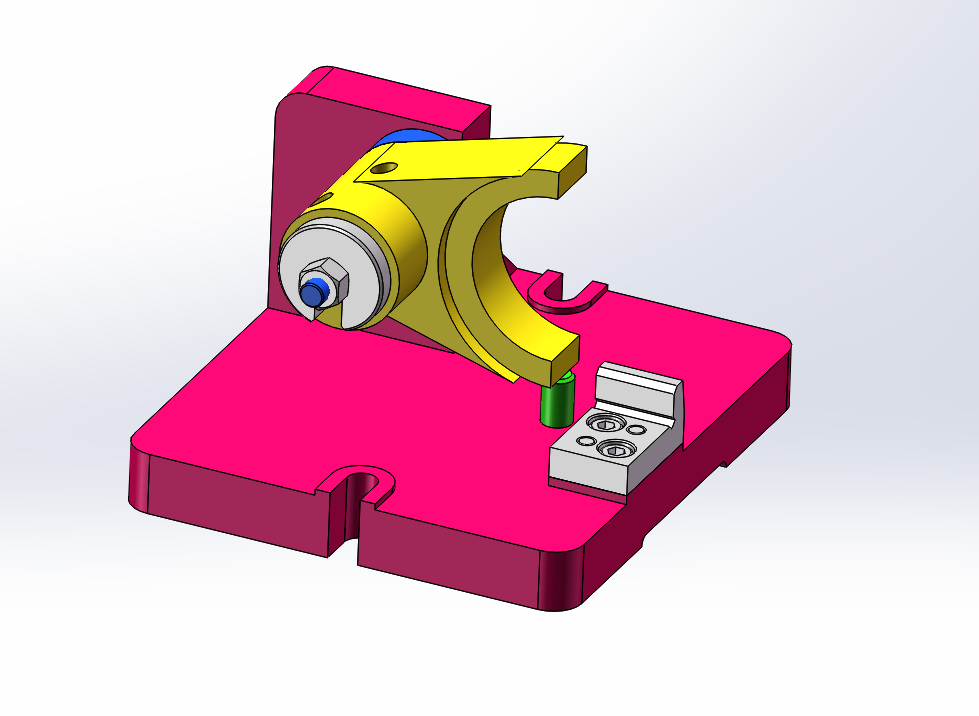

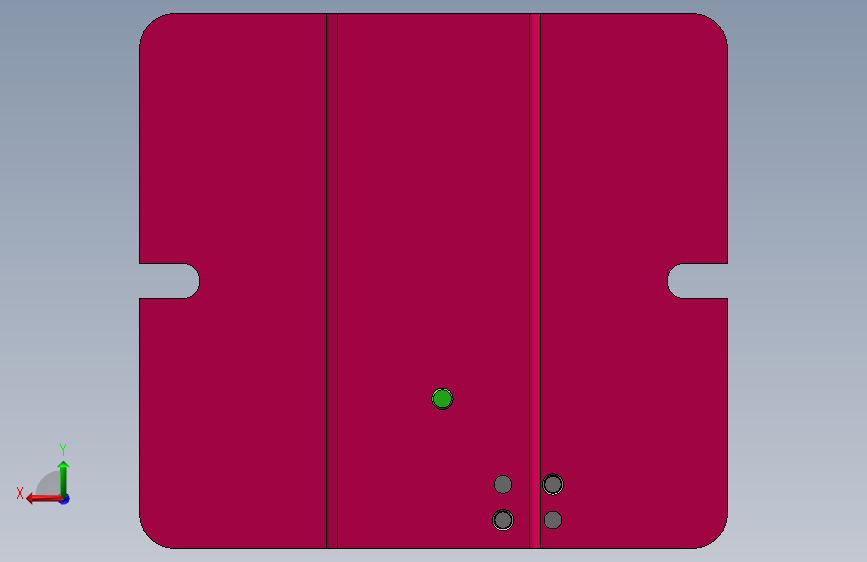

合铸铣开拨叉831007加工工艺及铣φ55孔上下端面夹具设计（含三维图）图纸下载，该图纸类型属于五金工具、五金配件图纸，图纸大小2.93M，共计26个文件，包含3D图纸和2D图纸，图纸主格式为sldprt,step,sldasm,dwg，使用SOLIDWORKS 2016软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
图纸ID ：456817
文件大小：2.93M
所需金币：350
图纸参数：可编辑，包含特征参数
图纸分类：五金工具
图纸格式：sldprt,step,sldasm,dwg
软件版本：SOLIDWORKS 2016
作者
贾狄珍
已分享: 份作品

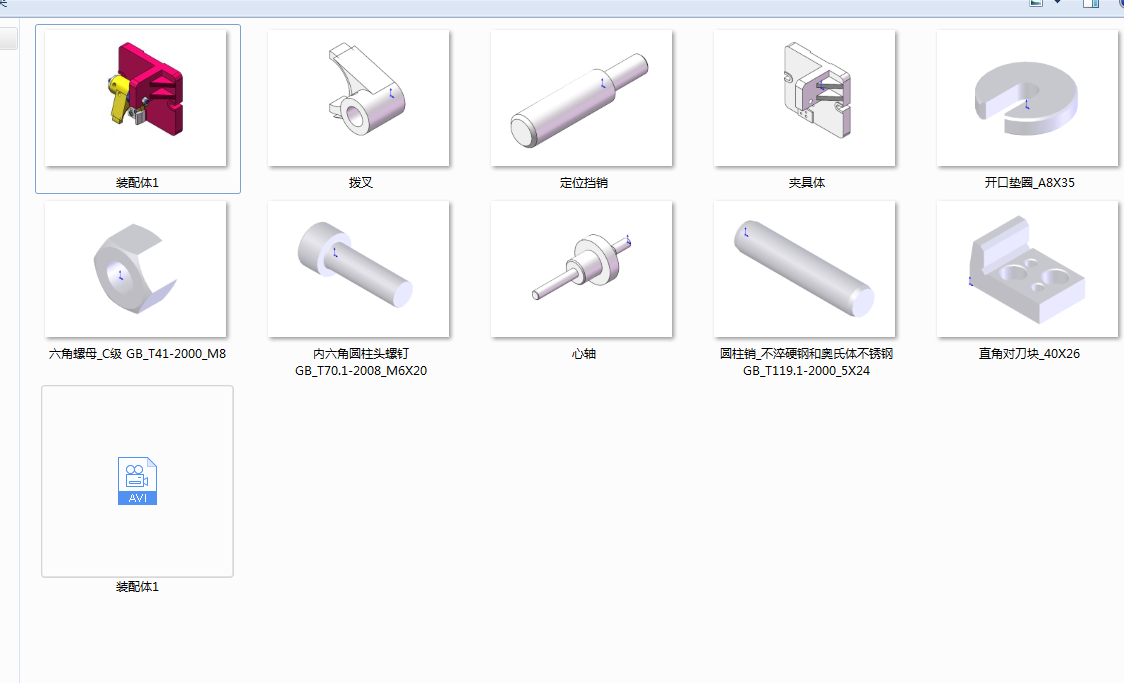

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  六角螺母_C级GB_T41-2000_M8.sldprt | 50.78K |
| 2 |  六角螺母_C级GB_T41-2000_M8.STEP | 50.18K |
| 3 | 内六角圆柱头螺钉GB_T70.1-2008_M6X20.sldprt | 75.57K |
| 4 | 圆柱销_不淬硬钢和奥氏体不锈钢GB_T119.1-2000_5X24.sldprt | 51.66K |
| 5 | 夹具体.SLDPRT | 170.35K |
| 6 | 夹具体.STEP | 146.78K |
| 7 | 定位挡销.SLDPRT | 80.82K |
| 8 | 定位挡销.STEP | 24.54K |
| 9 | 开口垫圈_A8X35.sldprt | 46.37K |
| 10 | 开口垫圈_A8X35.STEP | 29.27K |
| 11 | 心轴.SLDPRT | 93.98K |
| 12 | 心轴.STEP | 46.68K |
| 13 | 拨叉.SLDPRT | 117.68K |
| 14 | 拨叉.STEP | 104.53K |
| 15 | 直角对刀块_40X26.sldprt | 64.39K |
| 16 |  装配体1.avi | 3.13M |
| 17 |  装配体1.SLDASM | 213.31K |
| 18 | 装配体1.STEP | 640.02K |
| 19 |  夹具体.dwg | 92.34K |
| 20 | 工序卡片.doc | 72.00K |
| 21 | 工程图文档2.dwg | 80.36K |
| 22 | 机械加工工艺过程卡片.doc | 53.50K |
| 23 | 毛坯图.dwg | 78.95K |
| 24 | 装配图.dwg | 155.88K |
| 25 | 说明书.doc | 350.50K |
| 26 | 零件图.dwg | 100.38K |
