本工程设计内容包括集中制冷站设计；地下超市、职工餐厅、网络中心、四座塔楼的办公区及裙房商场、餐厅的集中空调设计；地下汽车库及设备机房的通风设计；卫生间、开水间等的通风设计；防烟楼梯间及其前室、消防电梯合用前室、内走廊、地上层无窗内房间及地下层的防排烟设计。
某民用建筑工程暖通空调初步设计图纸
图纸描述
本工程设计内容包括集中制冷站设计；地下超市、职工餐厅、网络中心、四座塔楼的办公区及裙房商场、餐厅的集中空调设计；地下汽车库及设备机房的通风设计；卫生间、开水间等的通风设计；防烟楼梯间及其前室、消防电梯合用前室、内走廊、地上层无窗内房间及地下层的防排烟设计。
下载需要160金币
立即下载 收藏
图纸信息
作者
丁础瓷
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

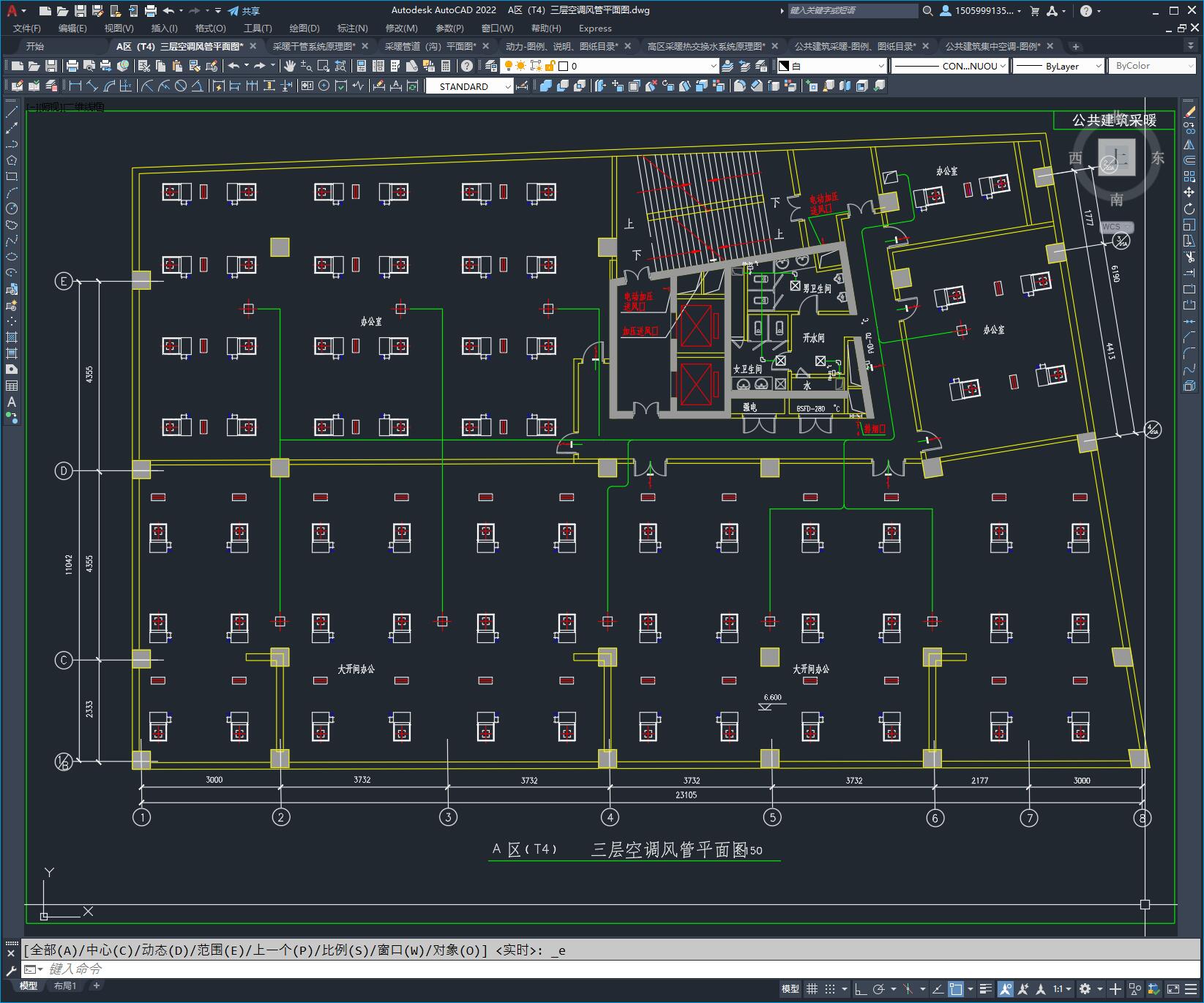

| 1 |  A区（T4）三层空调风管平面图.dwg | 344.72K |

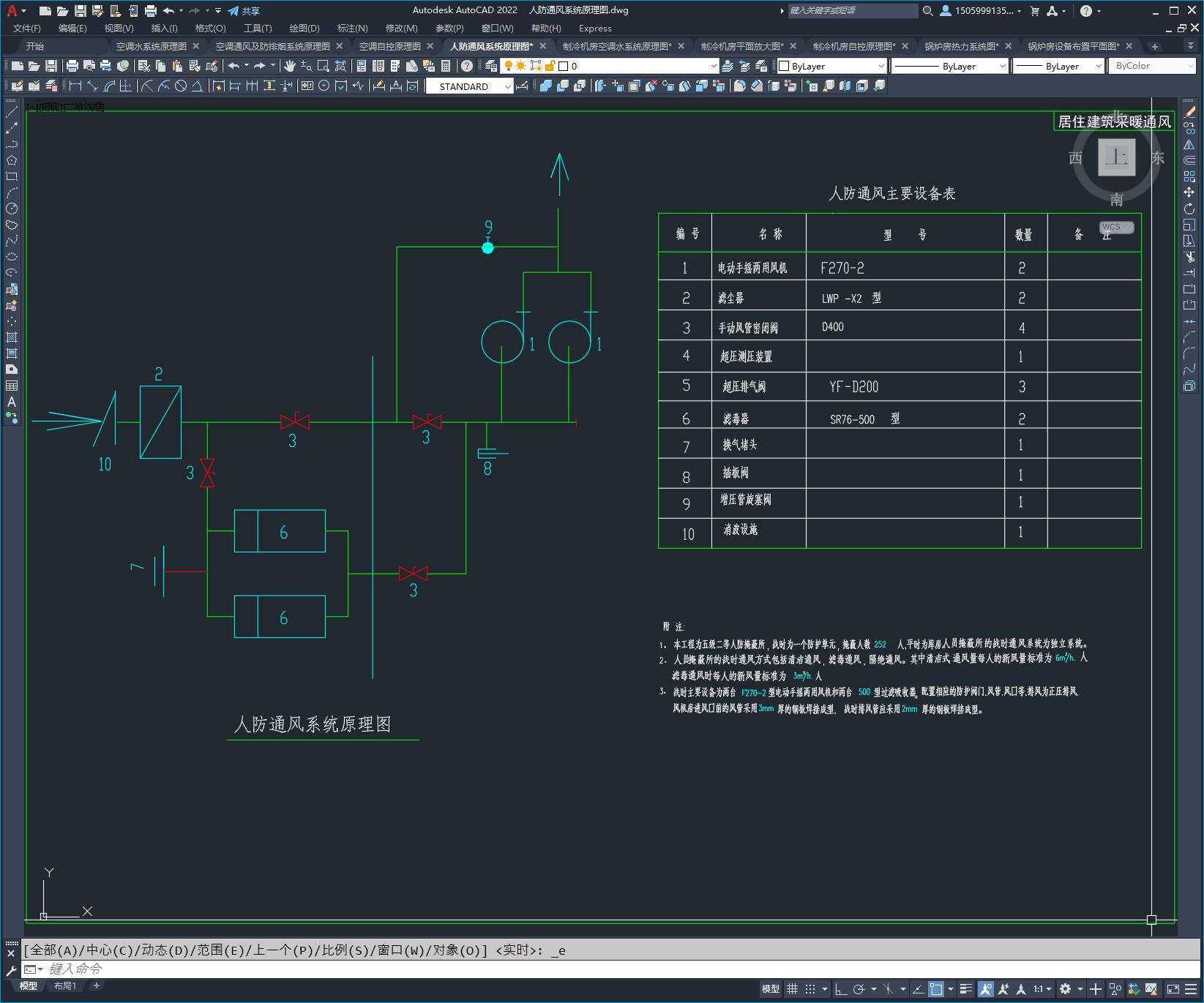

| 2 | 人防通风系统原理图.dwg | 251.75K |
| 3 | 公共建筑采暖-图例、图纸目录.dwg | 278.38K |
| 4 |  公共建筑采暖通风-设计说明.doc | 39.50K |
| 5 | 公共建筑采暖通风-设计说明_secret.doc | 41.00K |
| 6 | 公共建筑集中空调-主要设备材料表（一）.dwg | 260.72K |
| 7 | 公共建筑集中空调-主要设备材料表（二）.dwg | 281.91K |
| 8 | 公共建筑集中空调-图例.dwg | 397.75K |
| 9 | 公共建筑集中空调-图纸目录.dwg | 278.41K |

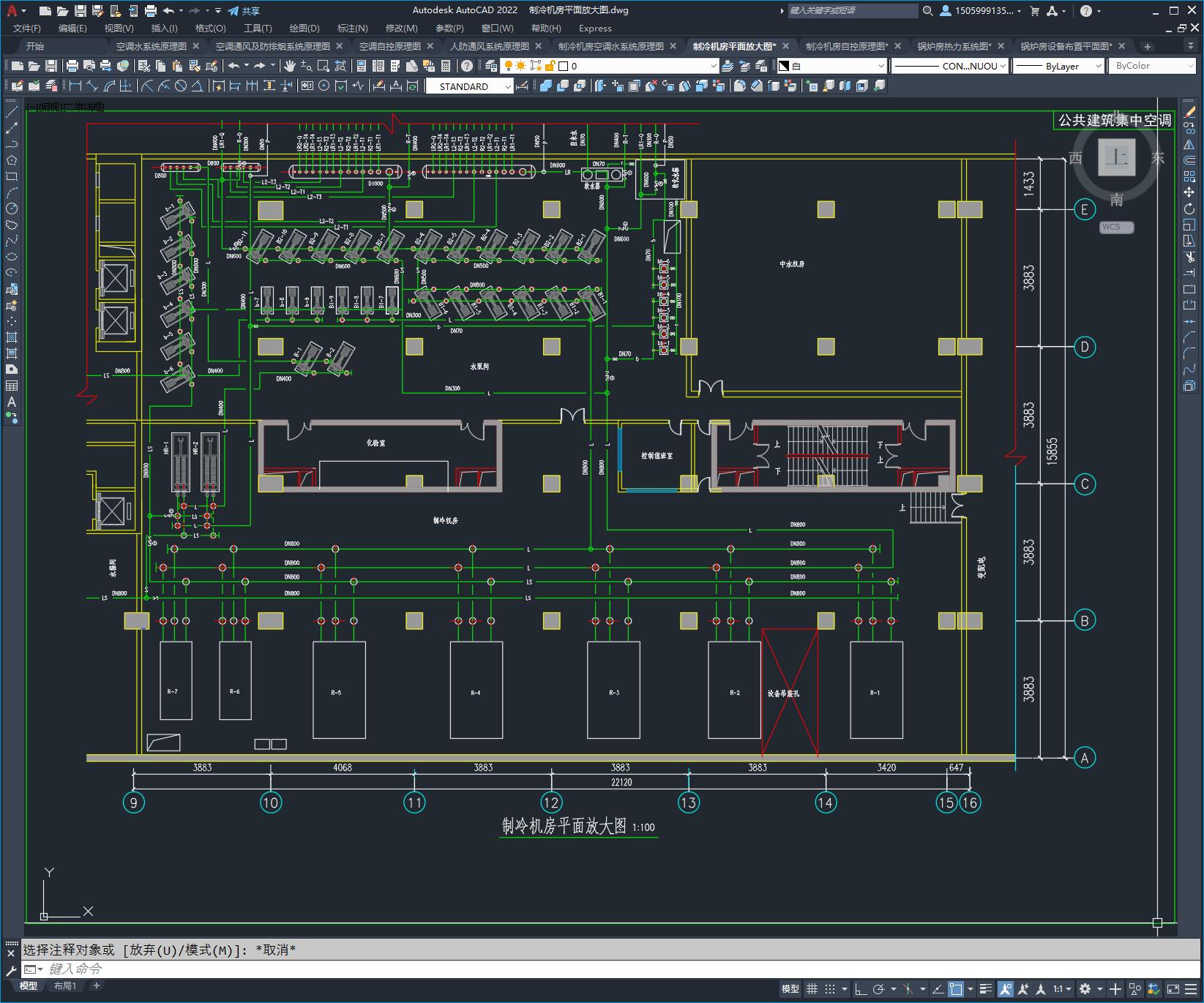

| 10 | 制冷机房平面放大图.dwg | 2.16M |

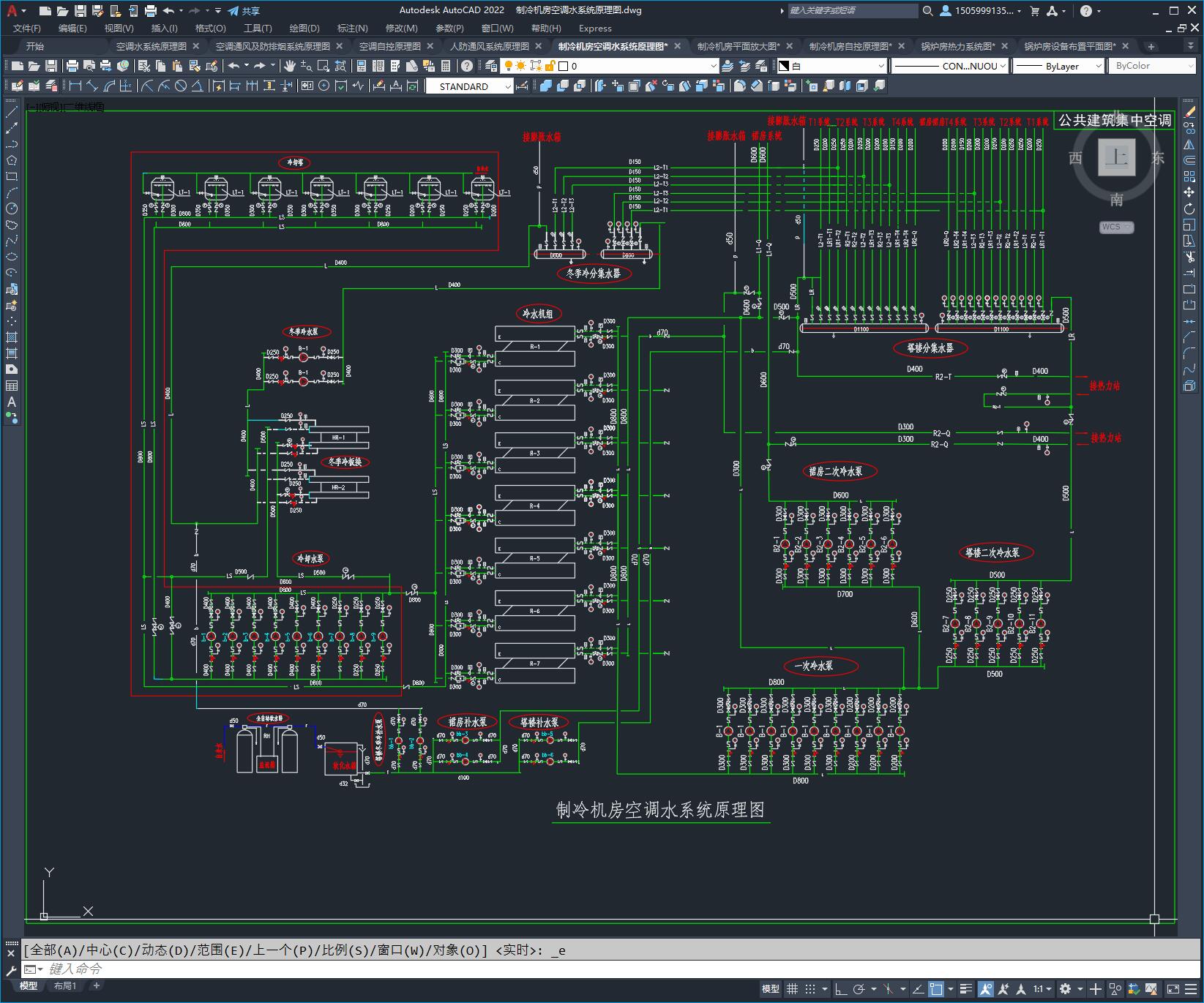

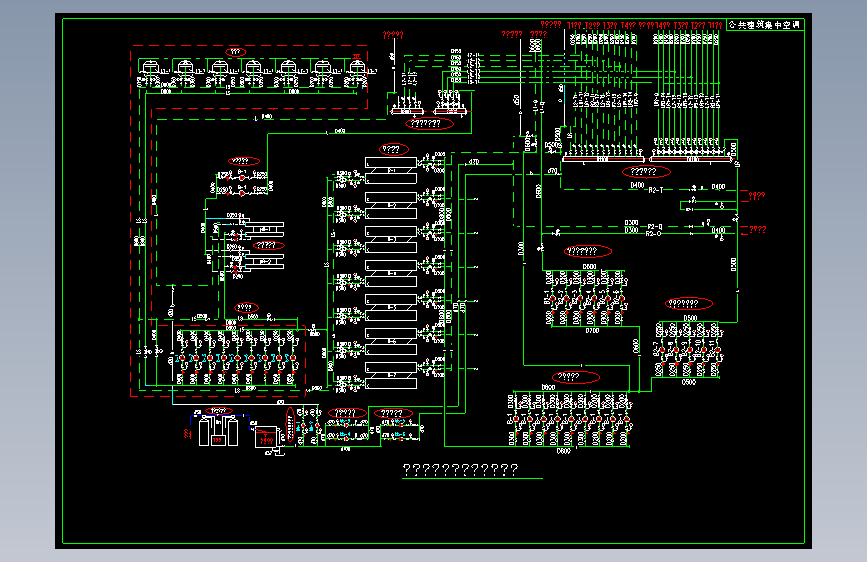

| 11 | 制冷机房空调水系统原理图.dwg | 570.19K |

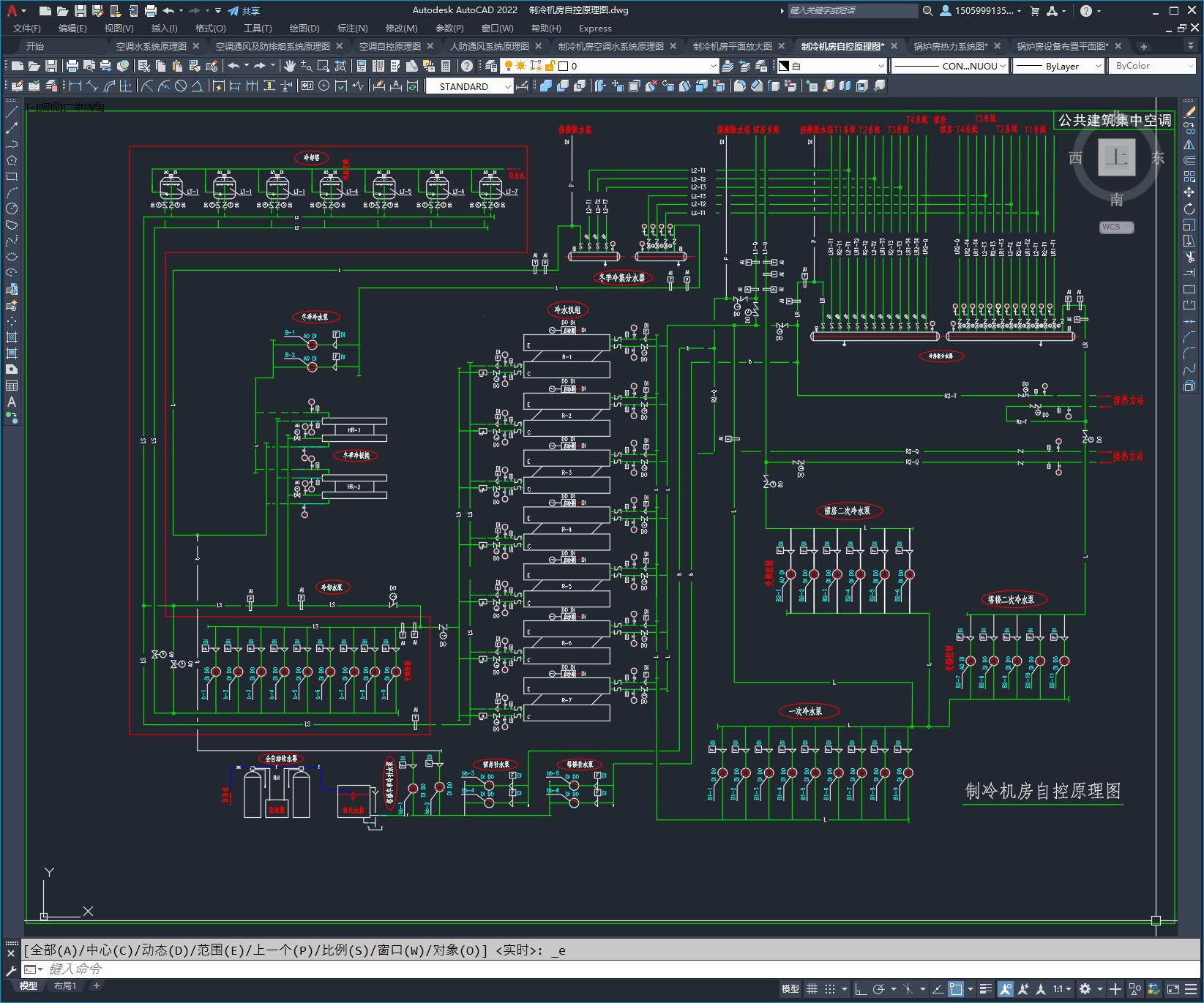

| 12 | 制冷机房自控原理图.dwg | 461.78K |
| 13 | 动力-图例、说明、图纸目录.dwg | 313.78K |
| 14 | 动力工程.doc | 55.50K |
| 15 | 居住建筑采暖通风-图利、目录.dwg | 283.63K |
| 16 | 居住建筑采暖通风-设计说明.doc | 143.00K |

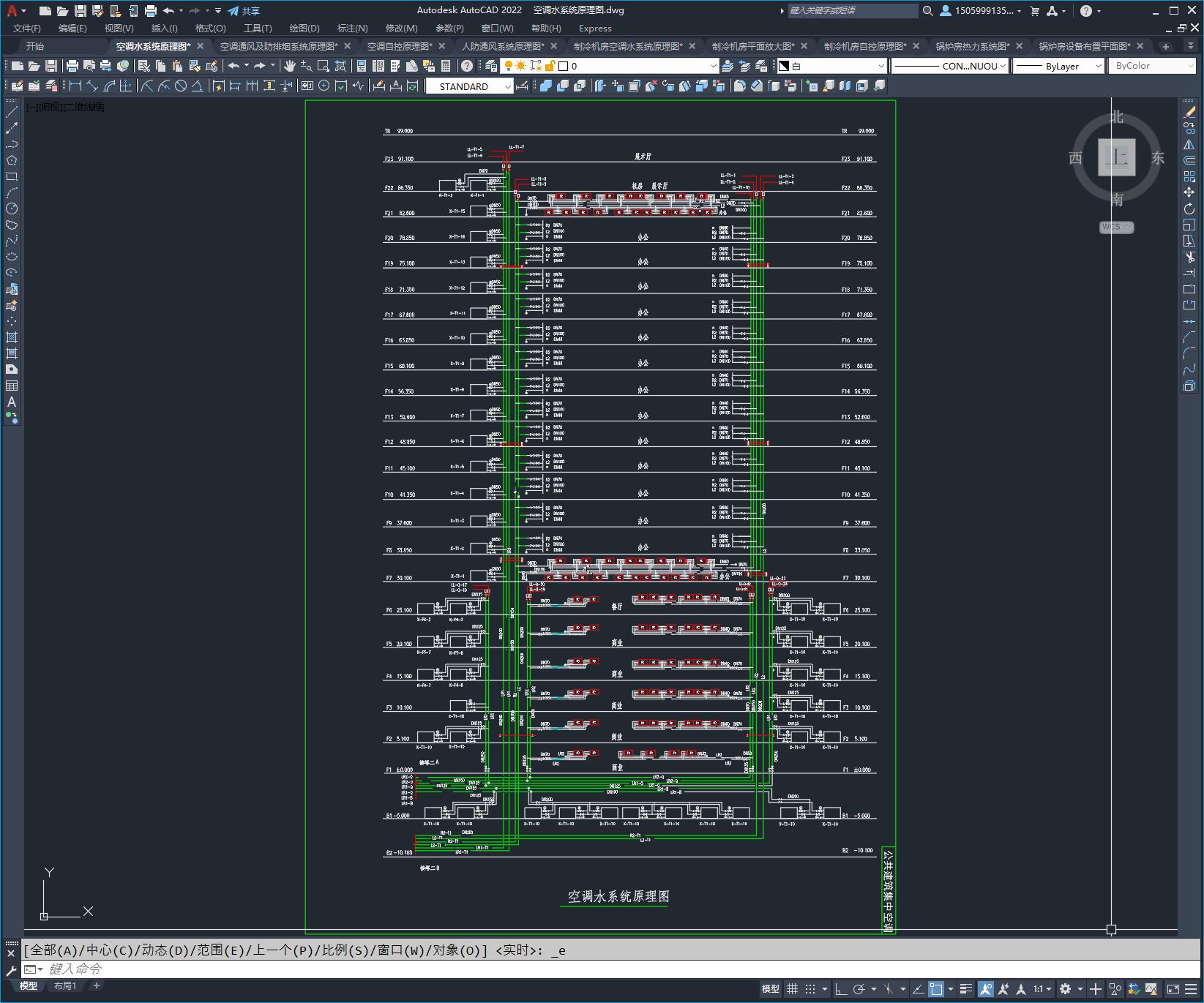

| 17 | 空调水系统原理图.dwg | 458.31K |
| 18 | 空调自控原理图.dwg | 305.28K |
| 19 | 空调通风及防排烟系统原理图.dwg | 463.28K |

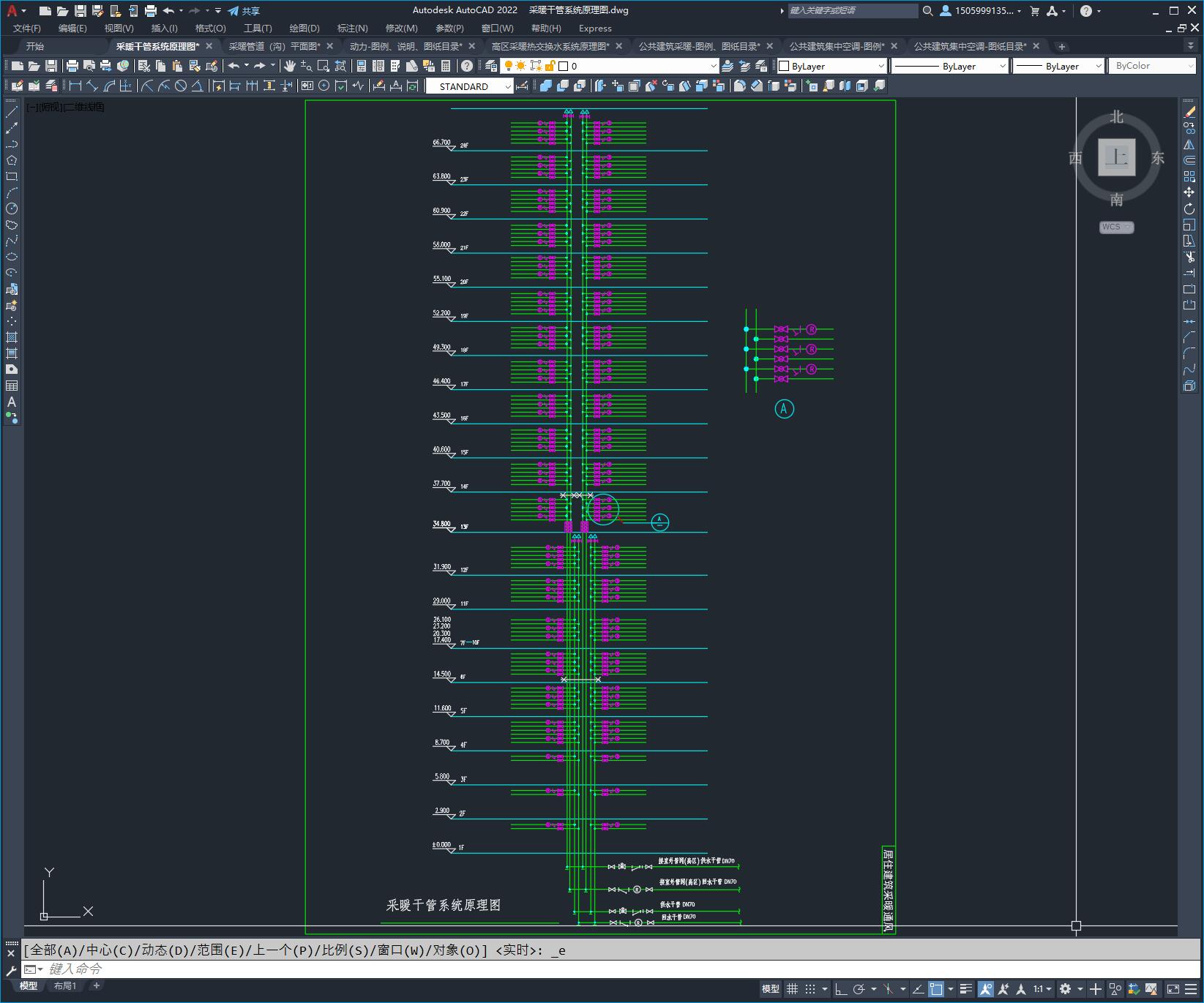

| 20 | 采暖干管系统原理图.dwg | 390.53K |
| 21 | 采暖管道（沟）平面图.dwg | 474.94K |

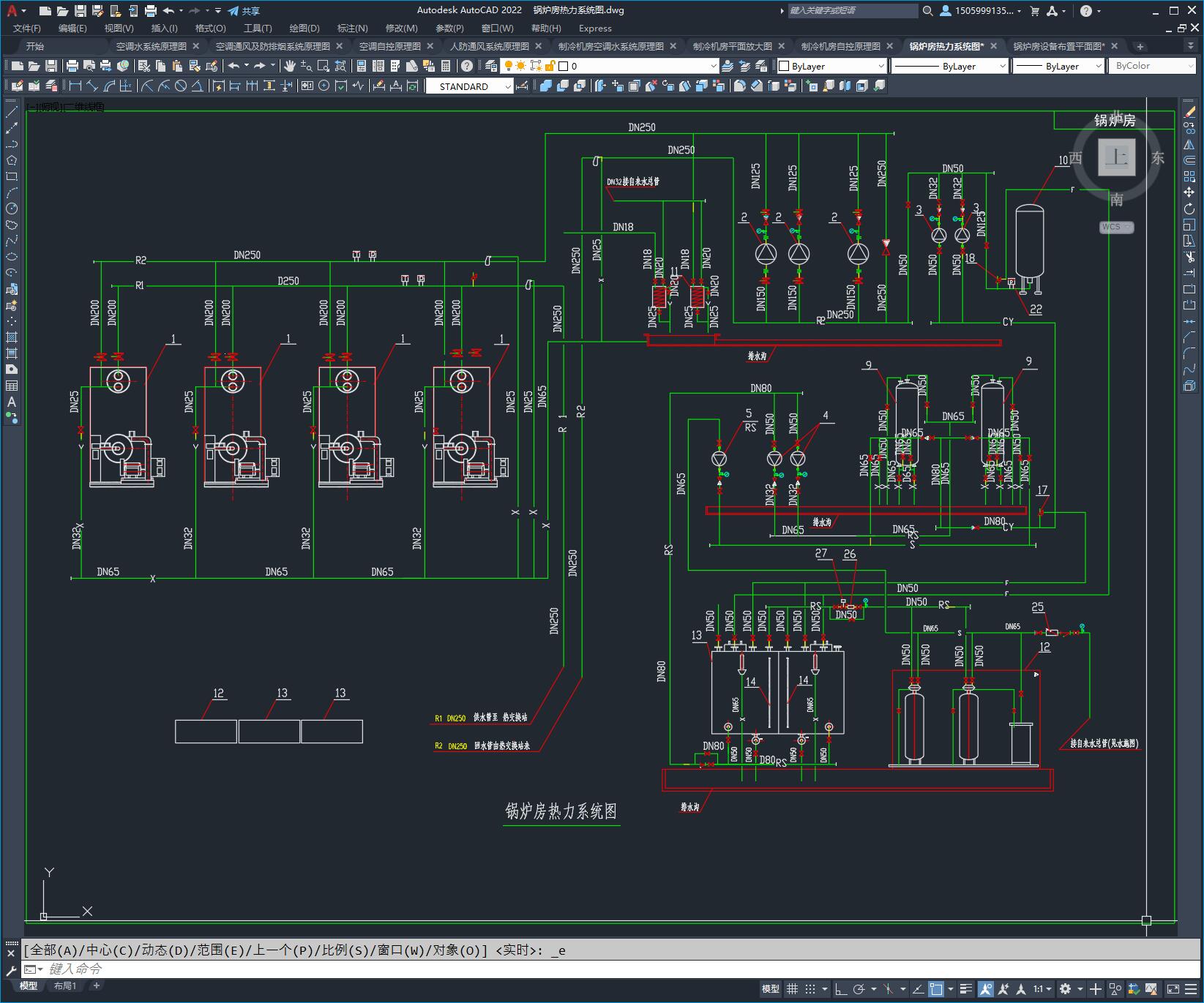

| 22 | 锅炉房热力系统图.dwg | 403.47K |

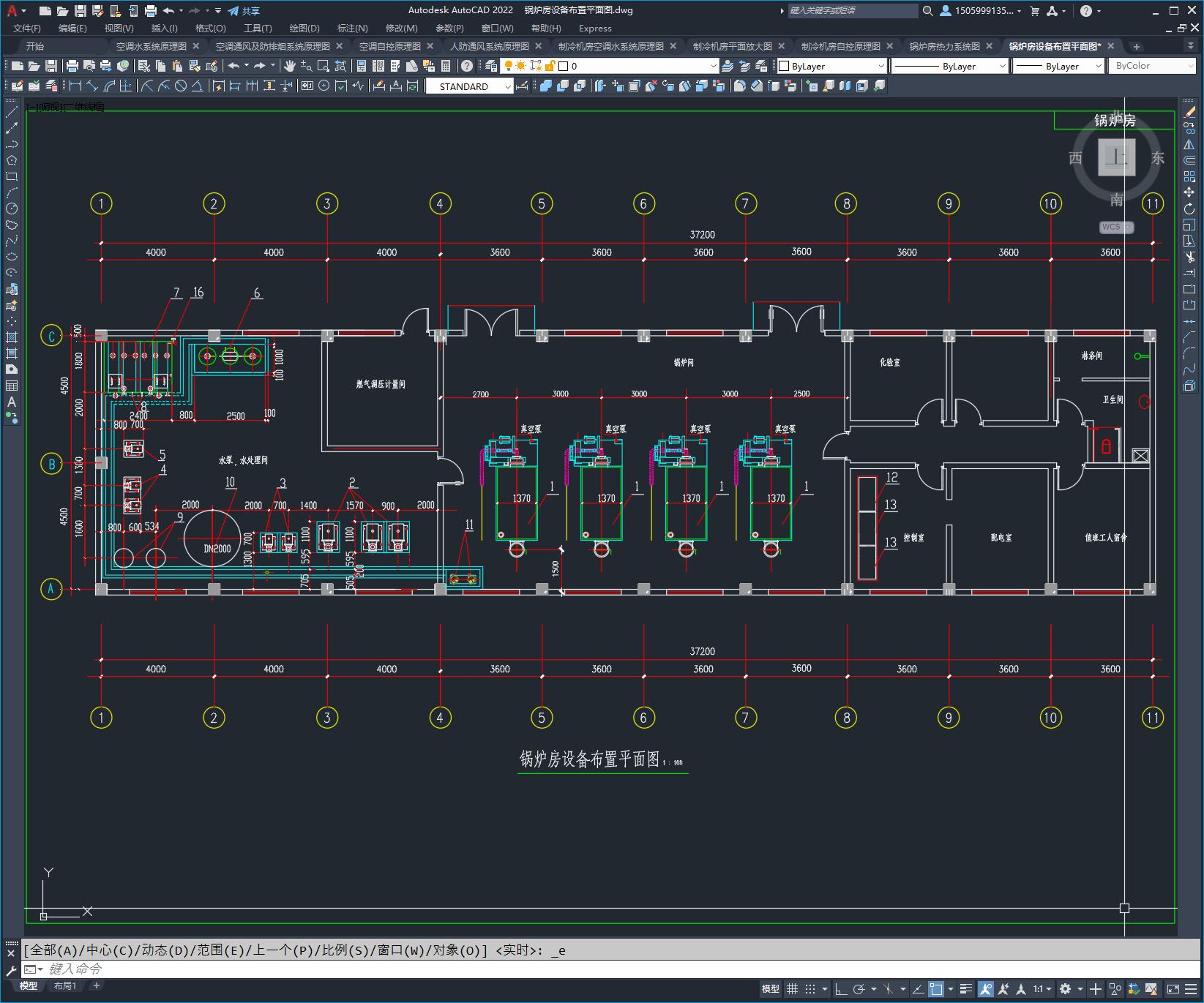

| 23 | 锅炉房设备布置平面图.dwg | 410.19K |

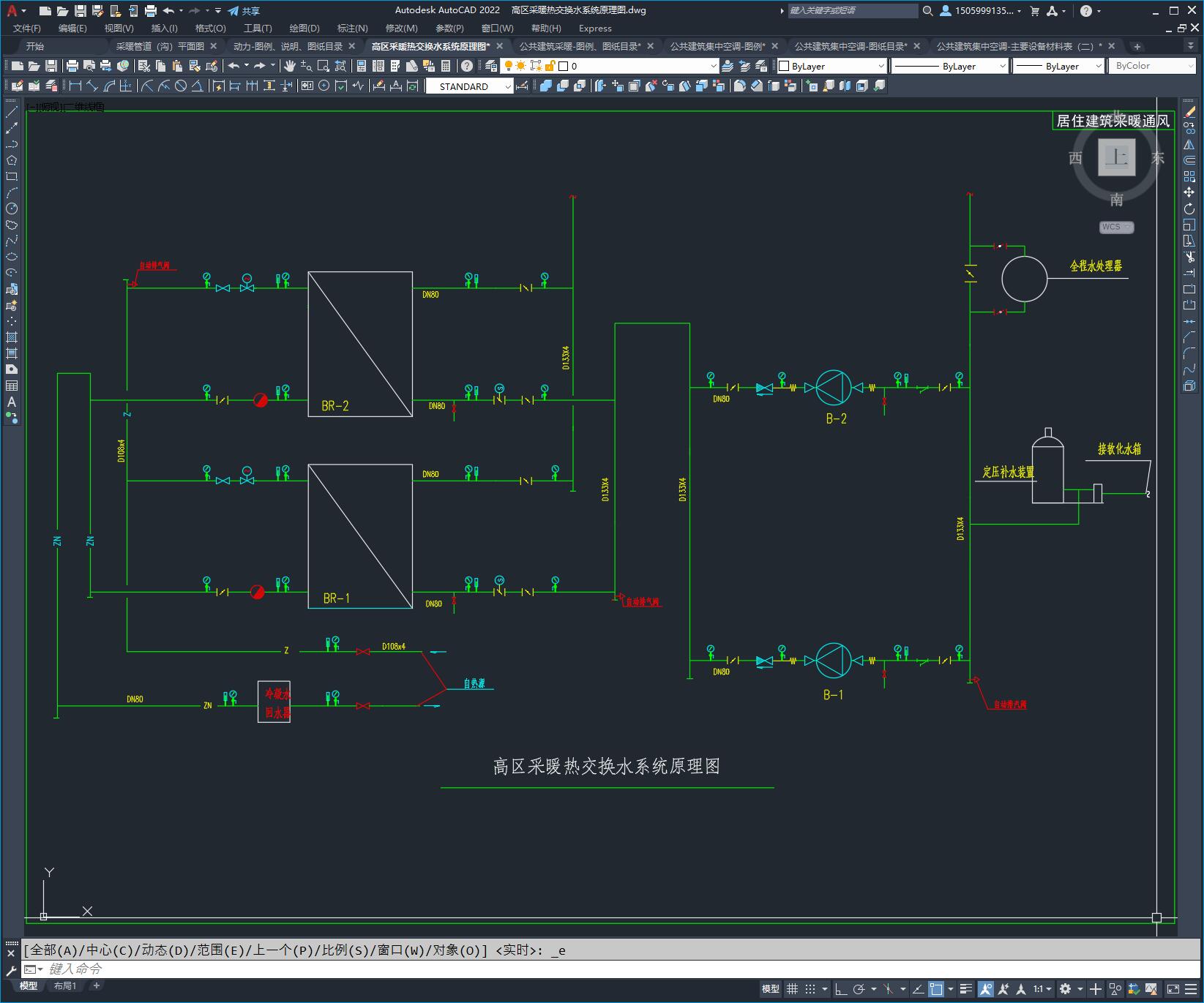

| 24 | 高区采暖热交换水系统原理图.dwg | 267.72K |
