福建某大学服务中心空调通风施工图

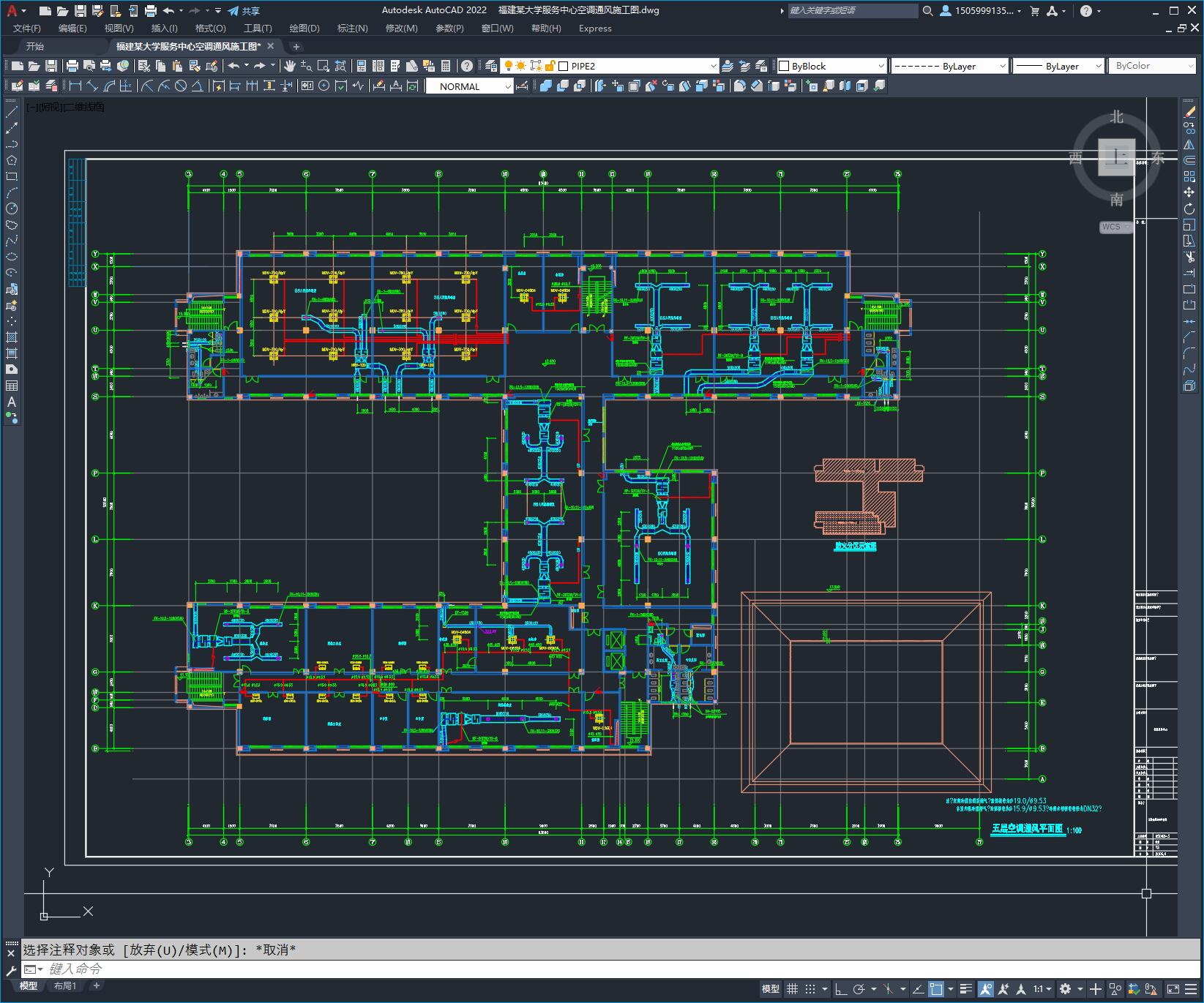

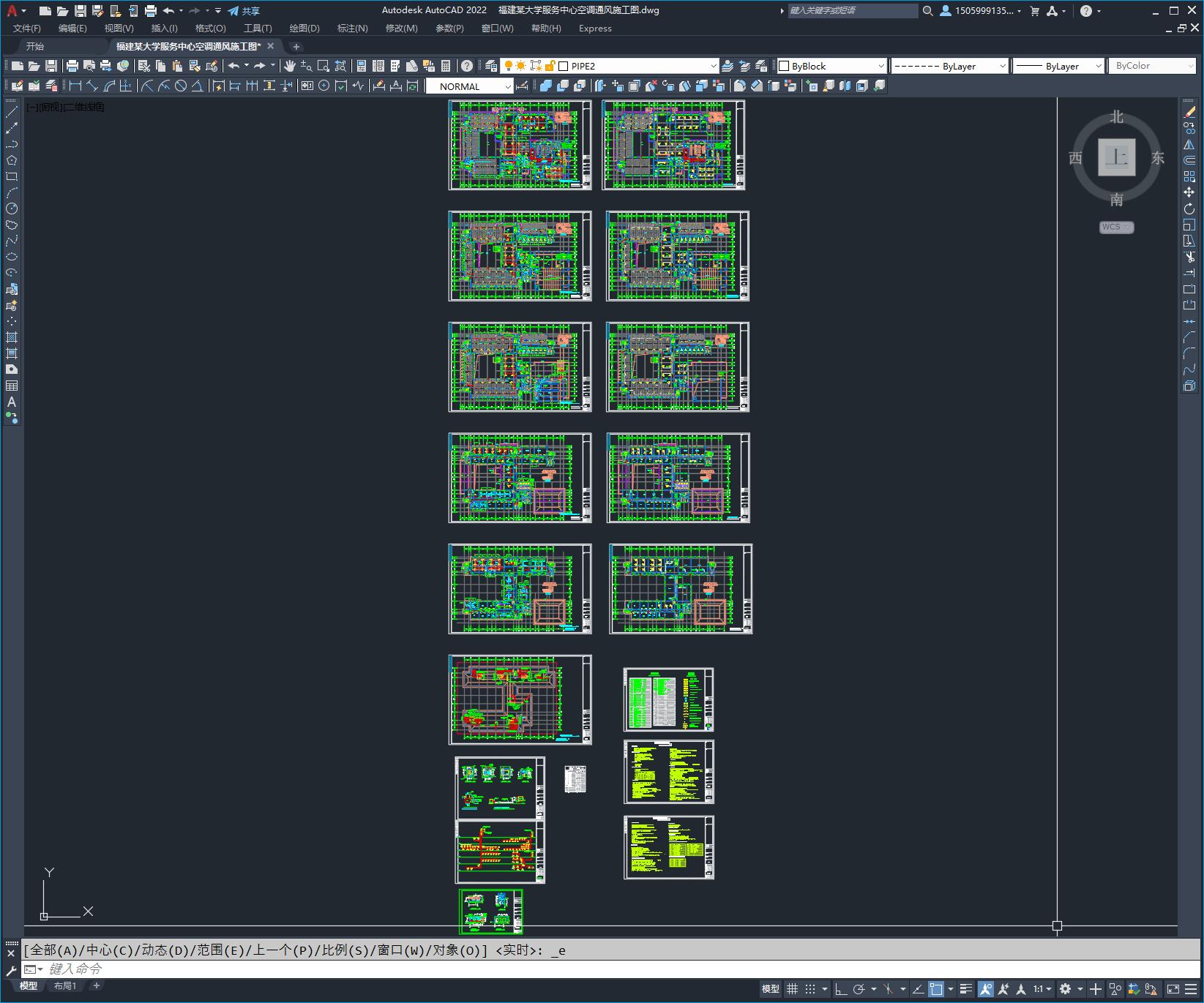

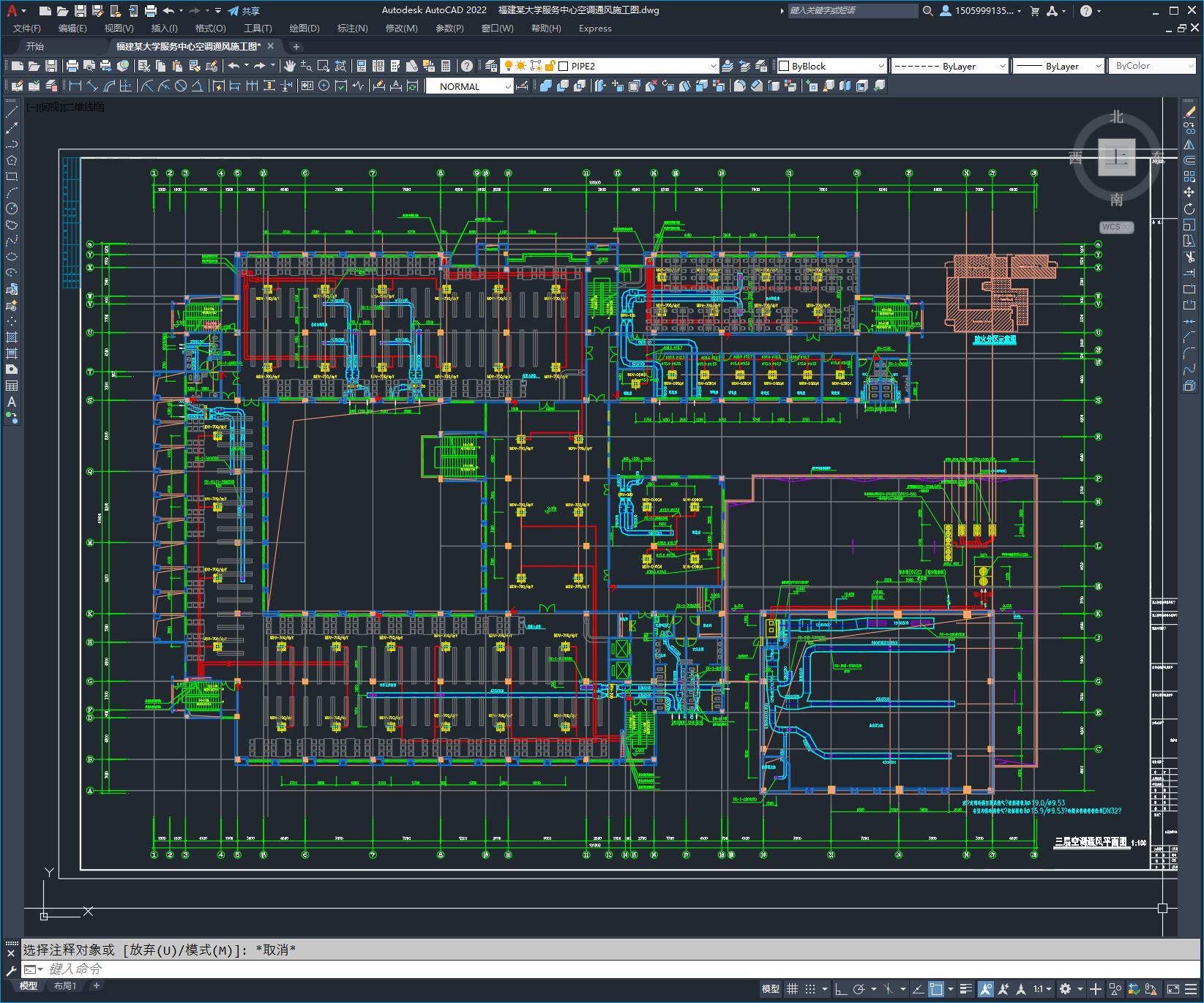

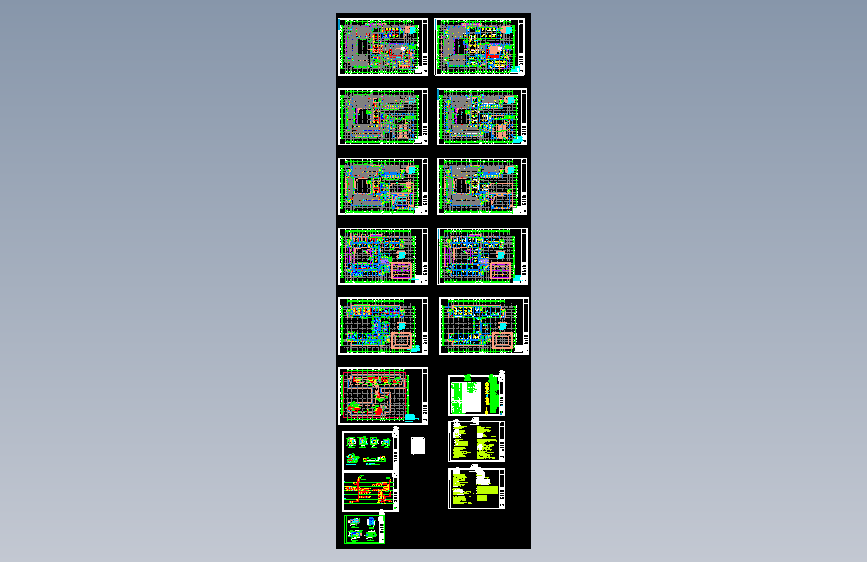

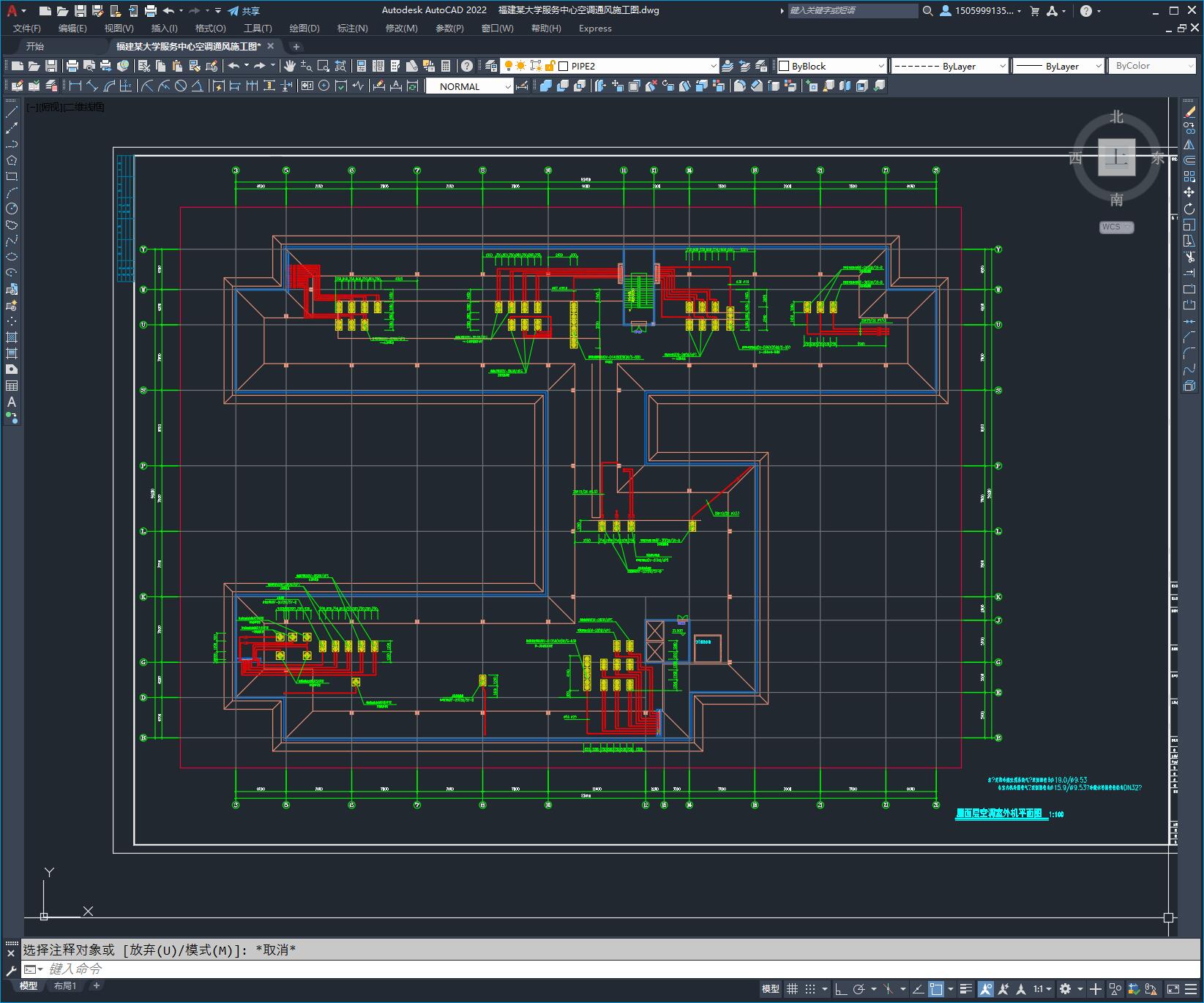

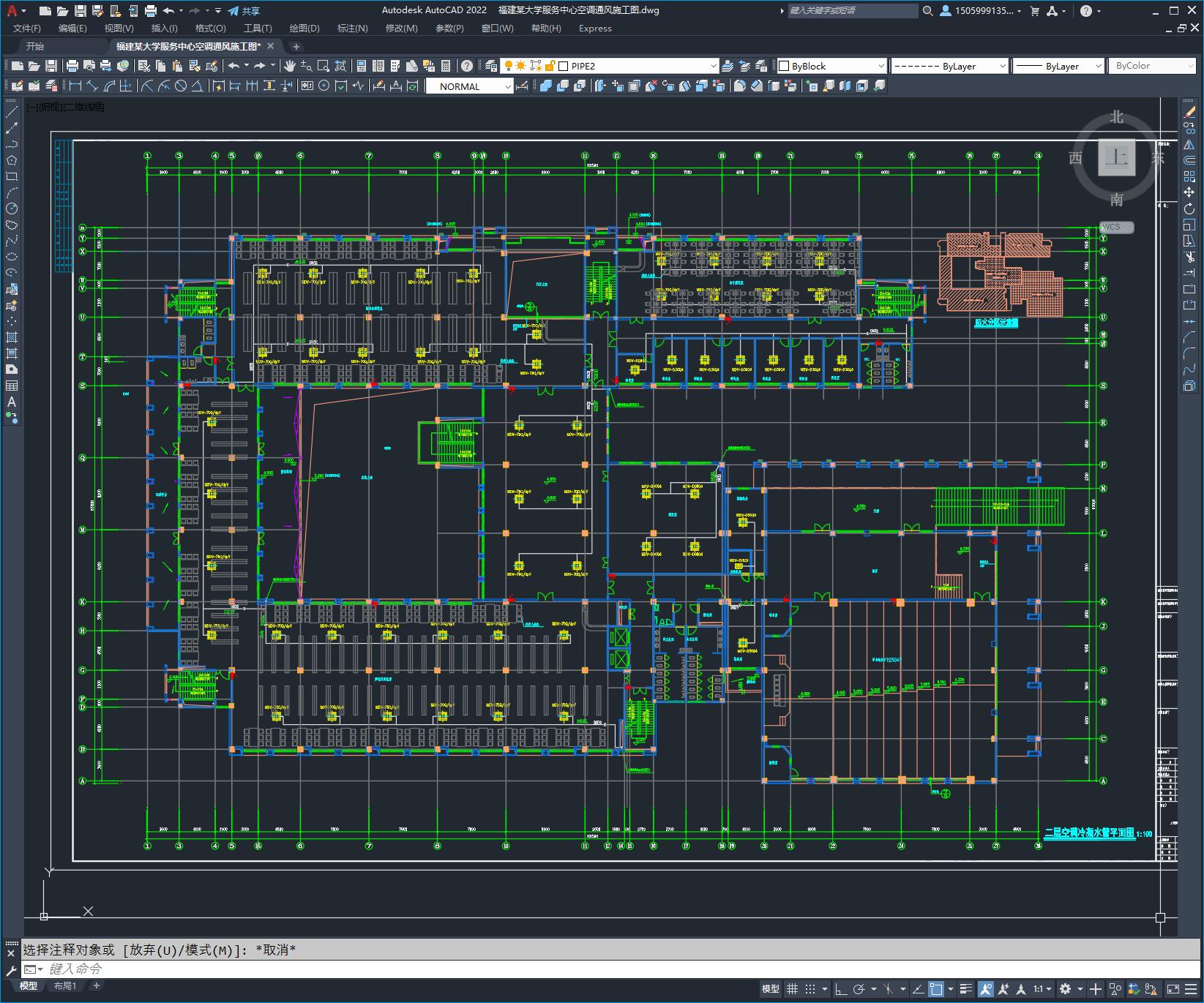

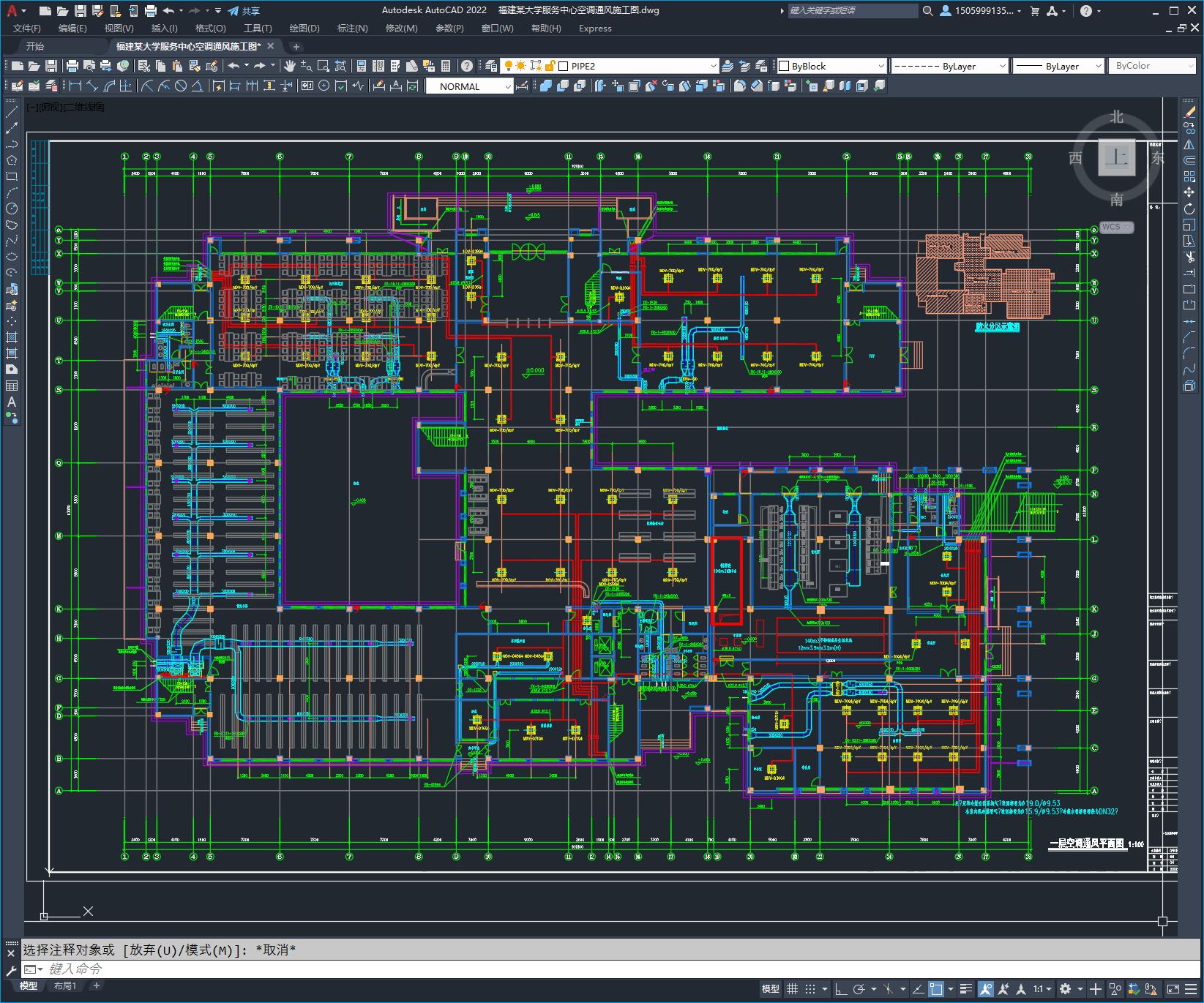

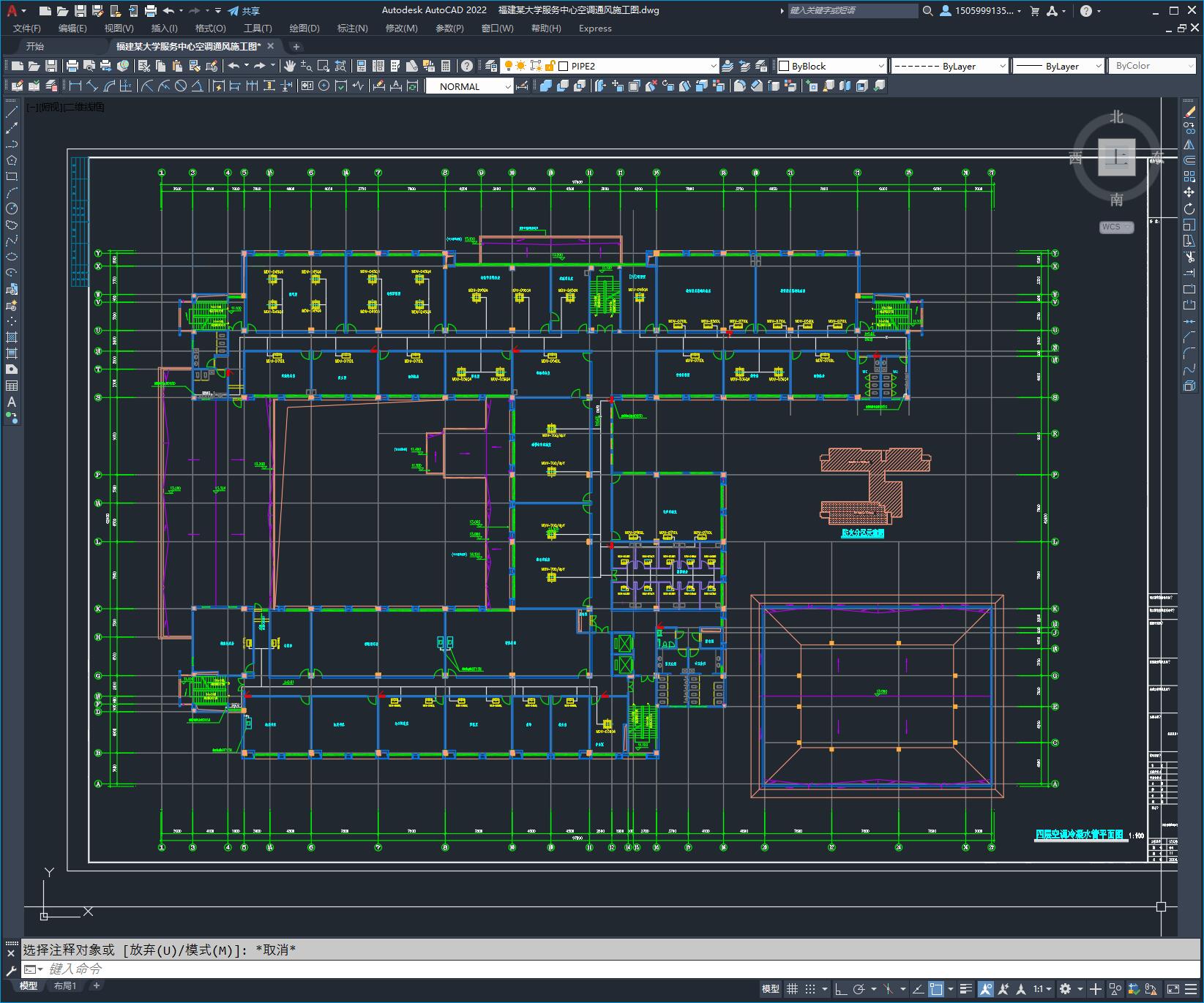

图纸描述
本工程位于福建大学城某大学新校区，地上共五层。总建筑面积17600平方米，建筑高度为21.2米。功能分布如下：一-三层为图书馆，四层设置实验室和档案馆，五层为信息中心。变配电房及水泵房设置在一层，300人的报告厅设在二层。二层报告厅设置一独立的集中空调系统，书库房及机要档案等设置恒温恒湿空调系统；大型阅览室等空调方式采用一拖多定频冷媒空调系统，新风采用显热交换器;小型办公实验室等采用数码涡旋冷媒空调系统。二层报告厅集中空调系统：该部分空调冷负荷为105KW左右，空调冷源采用一台风冷涡旋冷水机组，配电房、水泵房等设机械排气系统,排风机采用低噪音风机.
下载需要180金币
立即下载 收藏
图纸信息
作者
WX_202809
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  福建某大学服务中心空调通风施工图.dwg | 2.49M |
