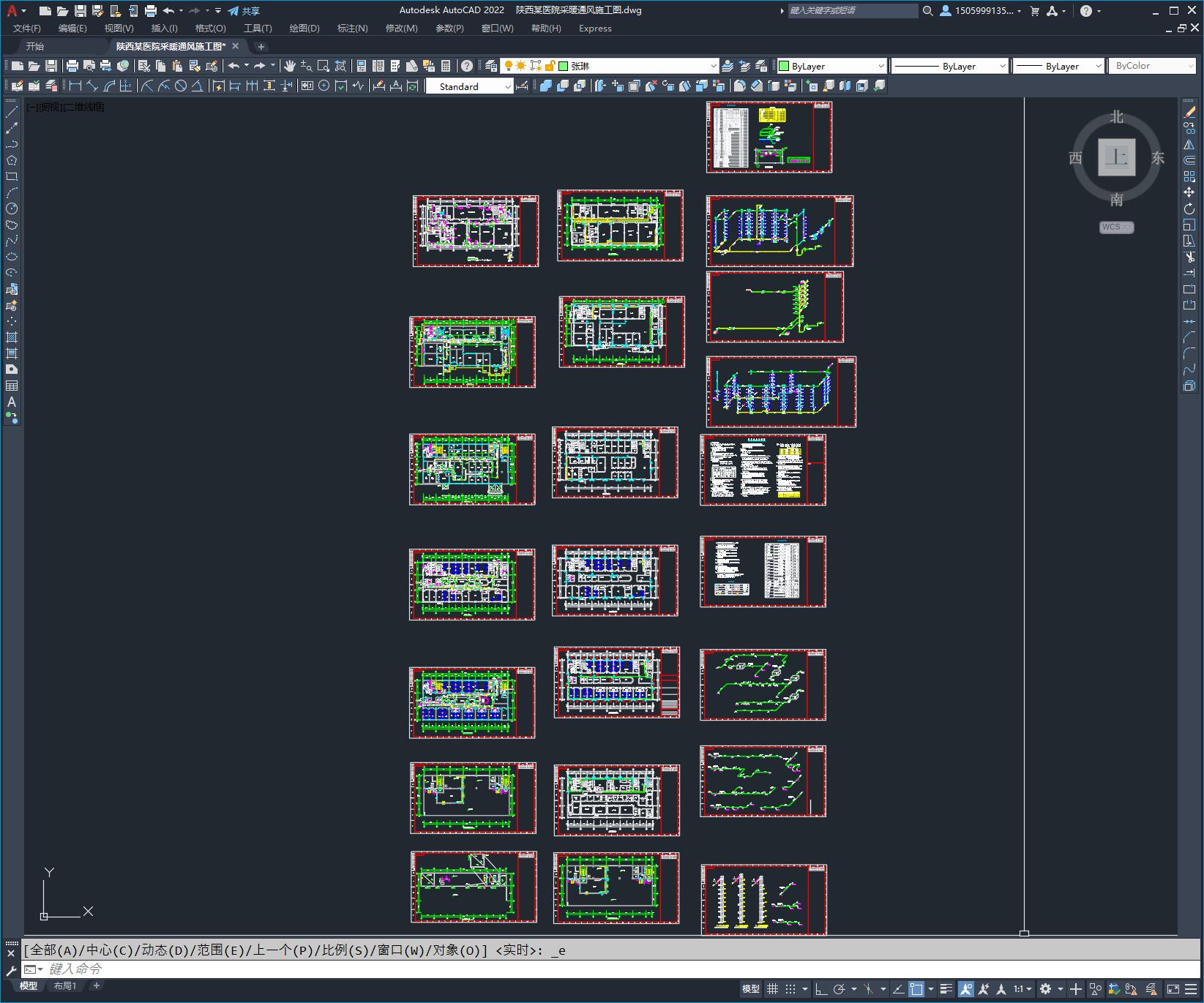

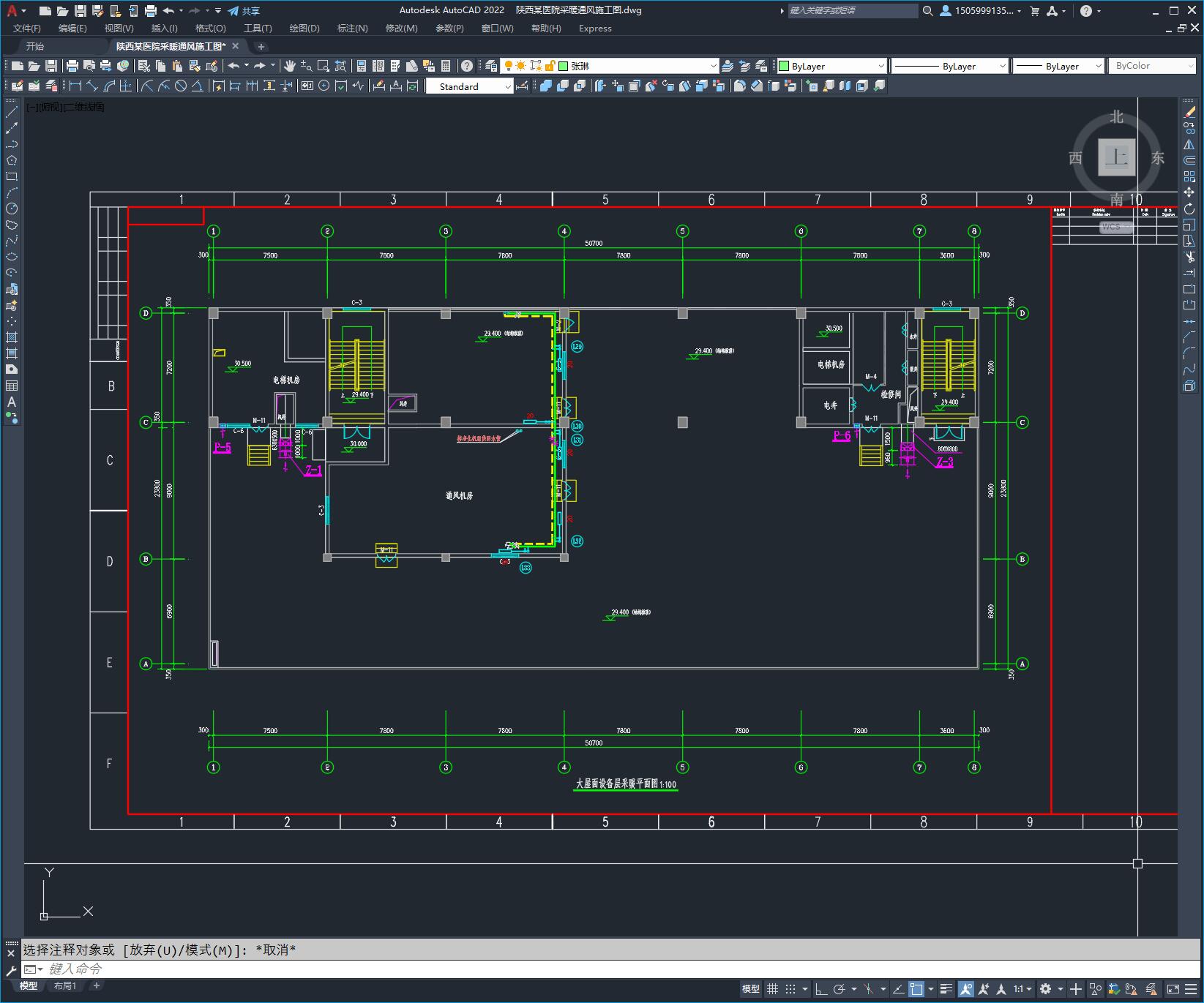

陕西某医院采暖通风施工图
图纸描述
本工程为陕西省某医院，建筑面积11652.62m，地上8层，地下一层，建筑高度30.0m。本设计包括医院采暖、通风设计。八层的手术区的净化空调设计由专业公司设计，本次设计预留空调机房。本工程供回水由锅炉房提供；采暖供回水温度为95/70°C；新风机组及净化空调机组供回水温度为60/50°C；采暖系统定压及补水由锅炉房解决；本建筑散热器均采用柱翼内腔无砂型散热器散热器SCWSTZYG3-6-6；
下载需要100金币
立即下载 收藏
图纸信息
作者
WX_202805
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  陕西某医院采暖通风施工图.dwg | 1.74M |
