副变速拨叉零件机械加工工艺规程及铣φ24圆柱左右面夹具设计【铣φ24圆柱左右面】
图纸描述
副变速拨叉零件机械加工工艺规程及铣φ24圆柱左右面夹具设计【铣φ24圆柱左右面】图纸下载，该图纸类型属于五金工具、五金配件图纸，图纸大小1.28M，共计7个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2007软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要500金币
立即下载 收藏
图纸信息
作者
VibrantSeeker
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

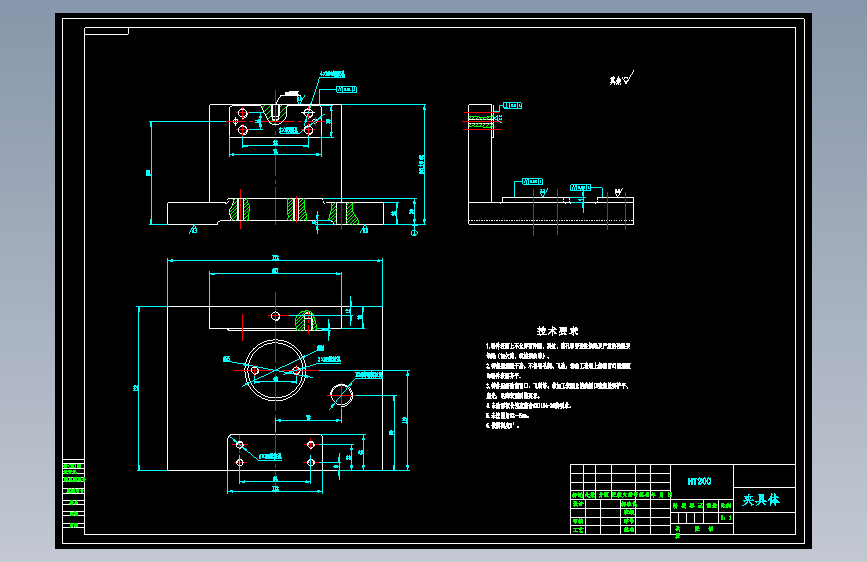

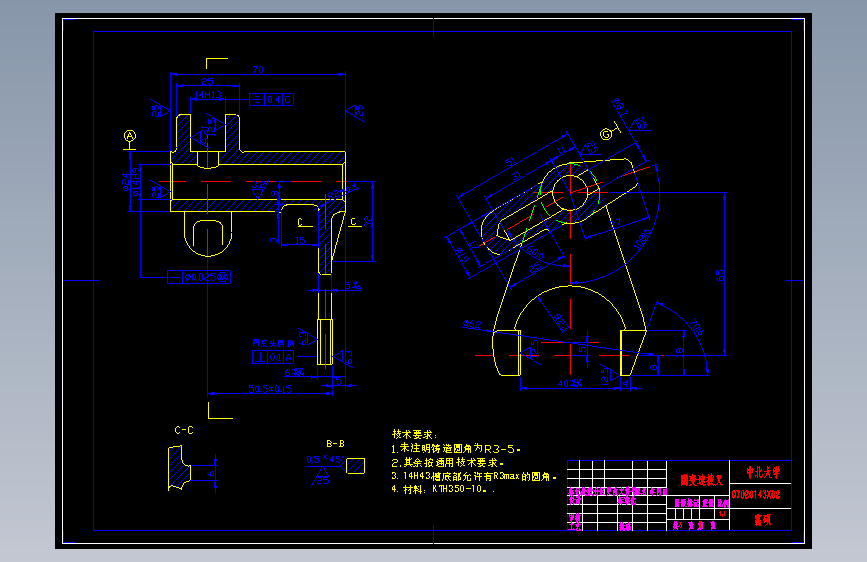

| 1 |  0-A4-零件图.dwg | 93.97K |
| 2 | A2-夹具体.dwg | 163.53K |

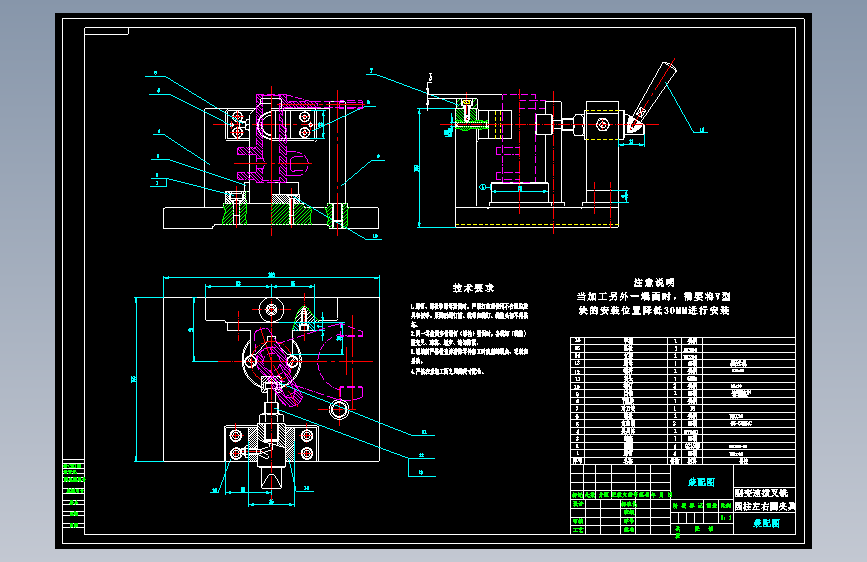

| 3 | A2-装配图.dwg | 185.19K |

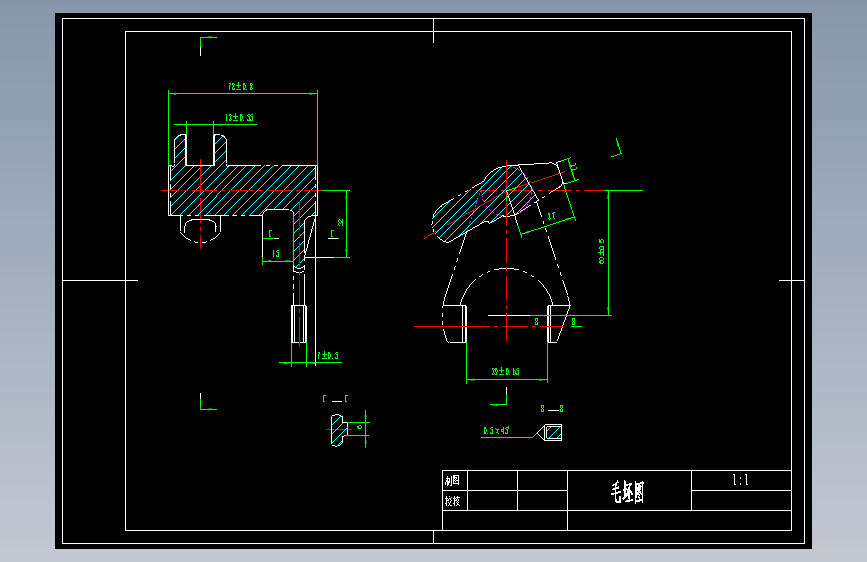

| 4 | A4-毛坯图.dwg | 57.50K |
| 5 |  工序卡[10张].doc | 371.00K |
| 6 | 工艺过程卡.doc | 73.00K |
| 7 | 说明书.doc | 331.38K |
