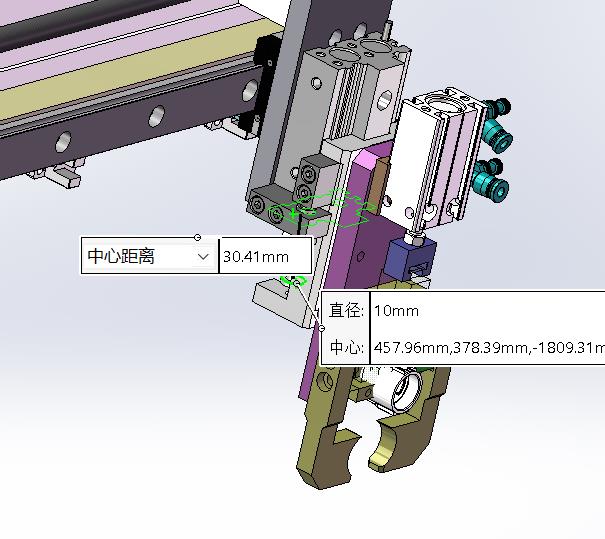

单气缸驱动双边夹紧取放料两轴机械手： X轴由伺服+丝杆+导轨驱动，Z轴由气动滑台驱动，最终由单气缸驱动双边夹紧机构进行取放料。水平移动距离228mm；Z轴移动距离30mm；最大夹紧距离18mm。
单气缸驱动双边夹紧取放料两轴机械手
图纸描述

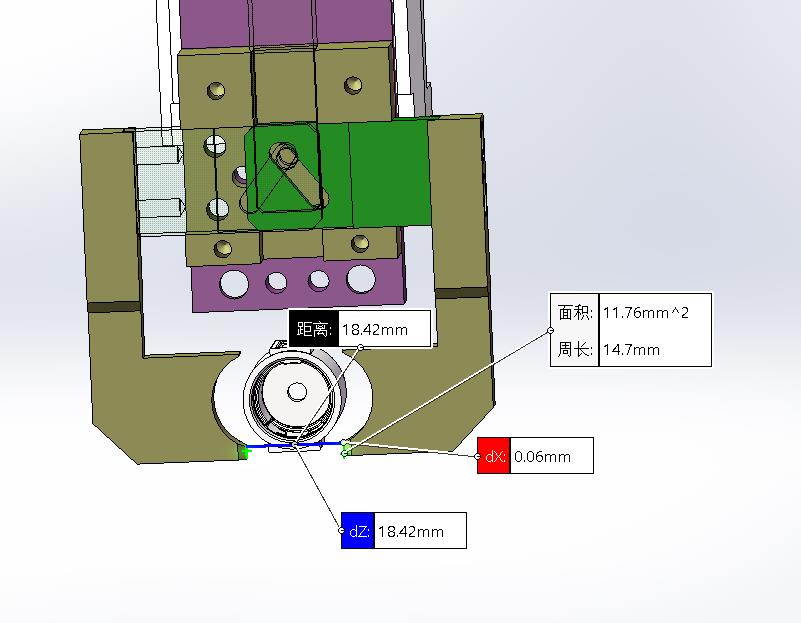

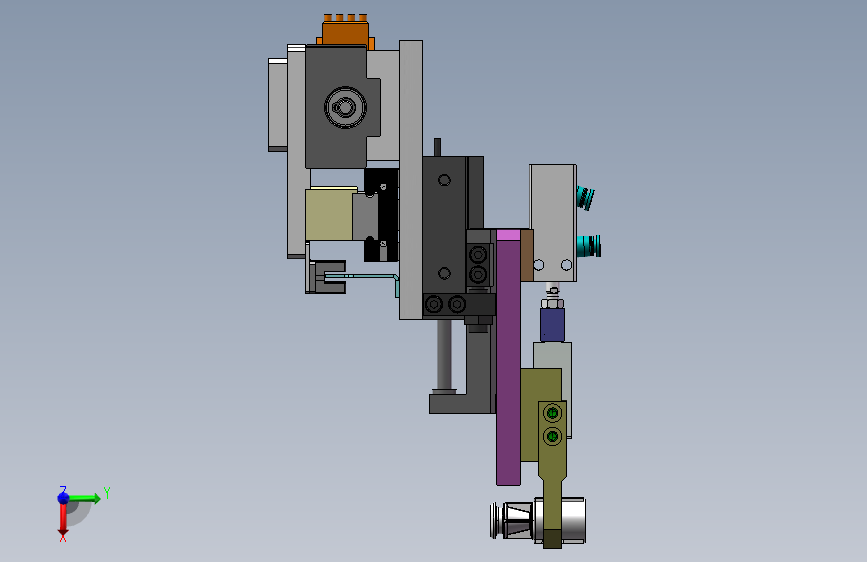

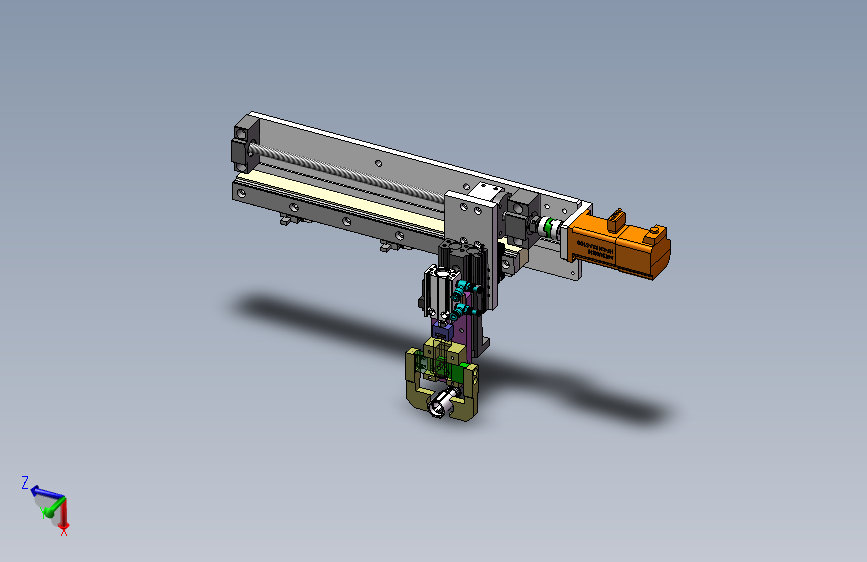

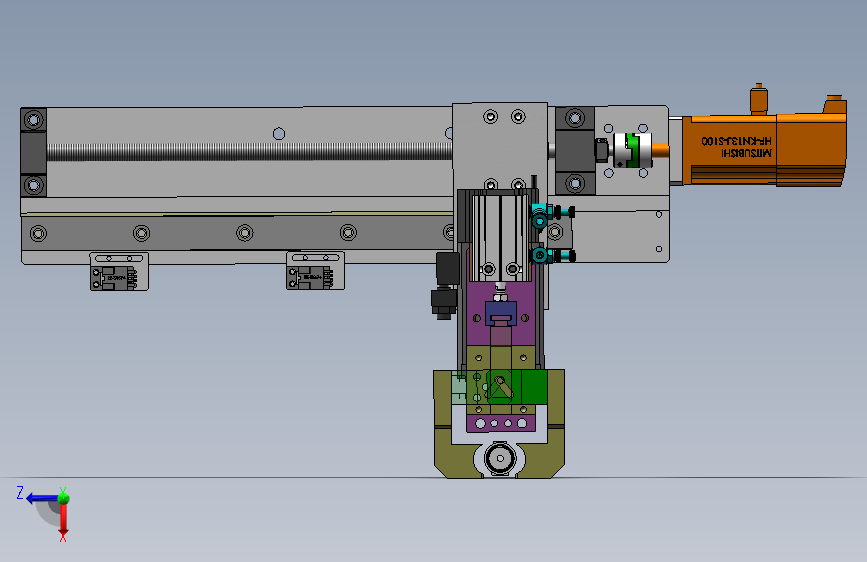

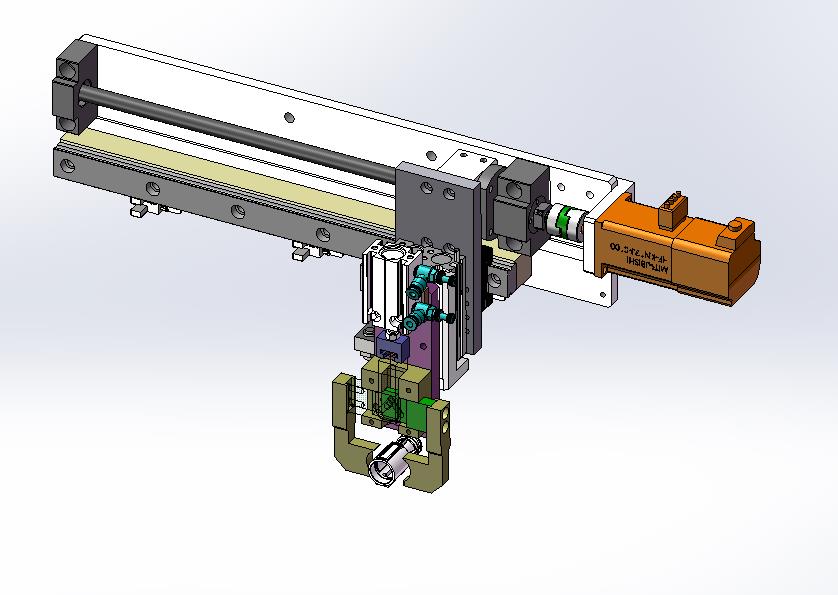

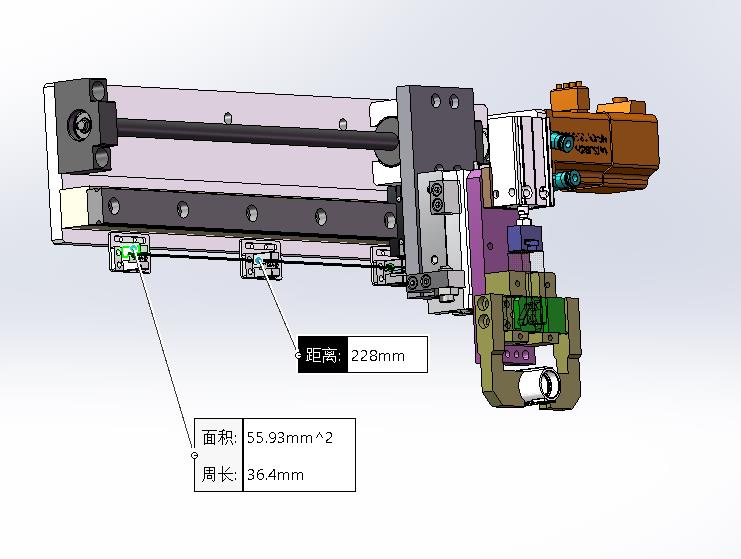

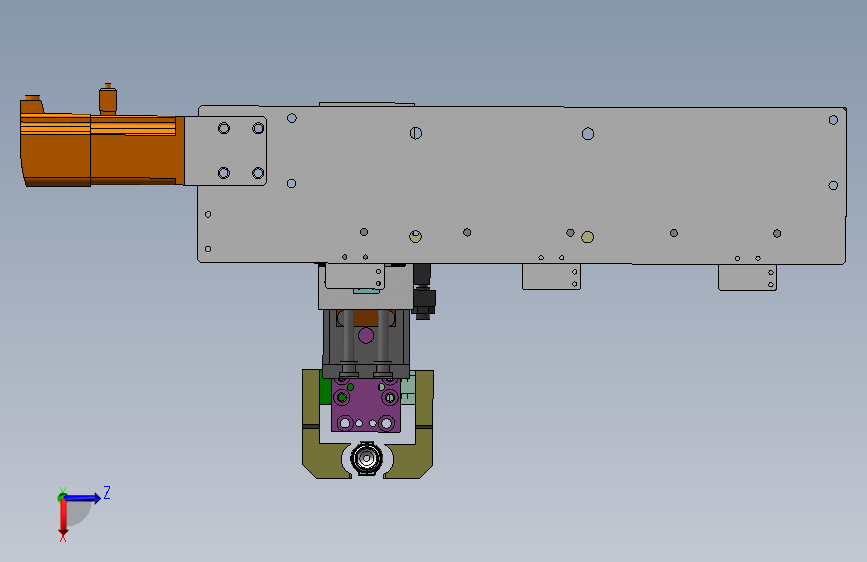

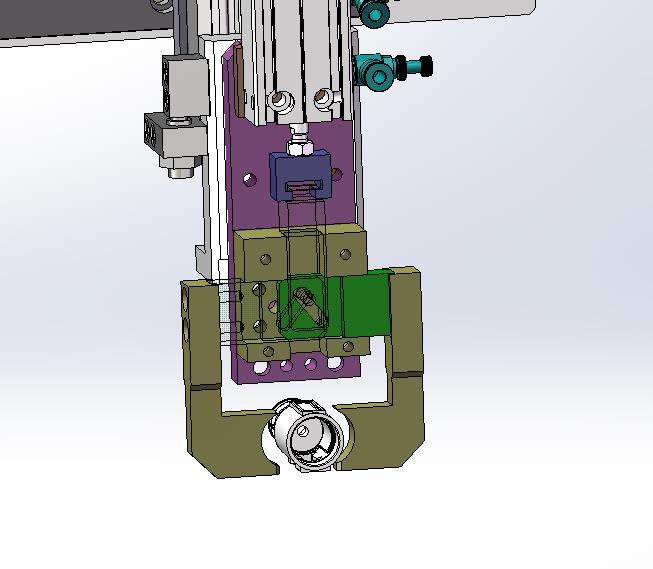

单气缸驱动双边夹紧取放料两轴机械手： X轴由伺服+丝杆+导轨驱动，Z轴由气动滑台驱动，最终由单气缸驱动双边夹紧机构进行取放料。水平移动距离228mm；Z轴移动距离30mm；最大夹紧距离18mm。
下载需要42金币
立即下载 收藏
图纸信息
作者
SunnyJoker
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  FB026-30-03.SLDPRT | 103.32K |
| 2 | FB026-30-09.SLDPRT | 111.59K |
| 3 | FB026-30-23.SLDPRT | 79.78K |
| 4 | FB026-30-25.SLDPRT | 71.91K |
| 5 | MD16x10S-01-cc.SLDPRT | 182.21K |
| 6 | MD16x10S-02-cc.SLDPRT | 54.15K |
| 7 | MD16x10S-03-cc.SLDPRT | 55.88K |
| 8 | PSL4M5A.SLDPRT | 668.80K |
| 9 | X-B606ZZ.sldprt | 106.94K |
| 10 | X-B70M8_DF.sldprt | 138.21K |
| 11 | X-BSSR1010b.sldprt | 122.88K |
| 12 | X-BSSR1010c.sldprt | 86.58K |
| 13 | X-BSSR1010_350_a.sldprt | 93.52K |
| 14 |  X-BSW8.sldasm | 142.65K |
| 15 | X-BSW8cover.sldprt | 78.67K |
| 16 | X-BSW8housing.sldprt | 100.82K |
| 17 | X-BSW8nut.sldprt | 119.73K |
| 18 | X-BSW8spacer.sldprt | 67.40K |
| 19 | X-BUN8housing.sldprt | 94.94K |
| 20 | X-CPOCG20_6_b_l.sldprt | 122.65K |
| 21 | X-CPOCG20_8_b_r.sldprt | 122.38K |
| 22 | X-CPOCGS20.sldprt | 97.35K |
| 23 | X-GT14N02M002A.M01.01.SLDASM | 2.11M |
| 24 | X-M2_5.sldprt | 69.77K |
| 25 | X-MOT-HF-KN13J-S100【伺服馬達】.SLDPRT | 568.37K |
| 26 | X-SEBNLZ20_320_RAIL.sldprt | 131.14K |
| 27 | X-SEN-EE-SX674OMRON.SLDPRT | 250.62K |
| 28 | X-STWN6.sldprt | 82.50K |
| 29 | X-SZNB20.sldprt | 291.47K |
| 30 | _MXS-AS12-30AS_AOP-TM.sldprt | 38.86K |
| 31 | _MXS-AS12_AOP-BM.sldprt | 51.06K |
| 32 | _MXS12-300_BODY.sldprt | 83.25K |
| 33 | _MXS12-30AS0_ROD.sldprt | 77.00K |
| 34 | _MXS_D-M9B12.sldprt | 33.41K |
| 35 | 丝母座.SLDPRT | 140.01K |
| 36 | 单气缸驱动双边夹紧取放料两轴机械手.SLDASM | 2.21M |
| 37 | 固定座X-BSSR1010_350.sldasm | 303.33K |
| 38 | 垫板.SLDPRT | 98.42K |
| 39 | 夹爪.SLDPRT | 145.88K |
| 40 | 夹紧驱动缸MD16x10S-cc.SLDASM | 363.07K |
| 41 | 导轨副X-SEBNLZ20_320.sldasm | 111.75K |
| 42 | 开关固定板.SLDPRT | 97.56K |
| 43 | 开合块.SLDPRT | 93.05K |
| 44 | 支撑座.sldasm | 101.09K |
| 45 | 模组基板.SLDPRT | 168.36K |
| 46 | 气动滑台MXS12-30AS-M9B_0_0_.SLDASM | 166.29K |
| 47 | 浮动接头.SLDPRT | 72.74K |
| 48 | 物料.SLDPRT | 1.55M |
| 49 | 电机固定板.SLDPRT | 105.87K |
| 50 | 移动板.SLDPRT | 267.42K |
| 51 | 联轴器.sldasm | 156.54K |
| 52 | 转接板.SLDPRT | 151.61K |
| 53 | 限位块.SLDPRT | 94.43K |
