图纸描述

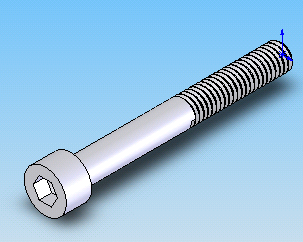

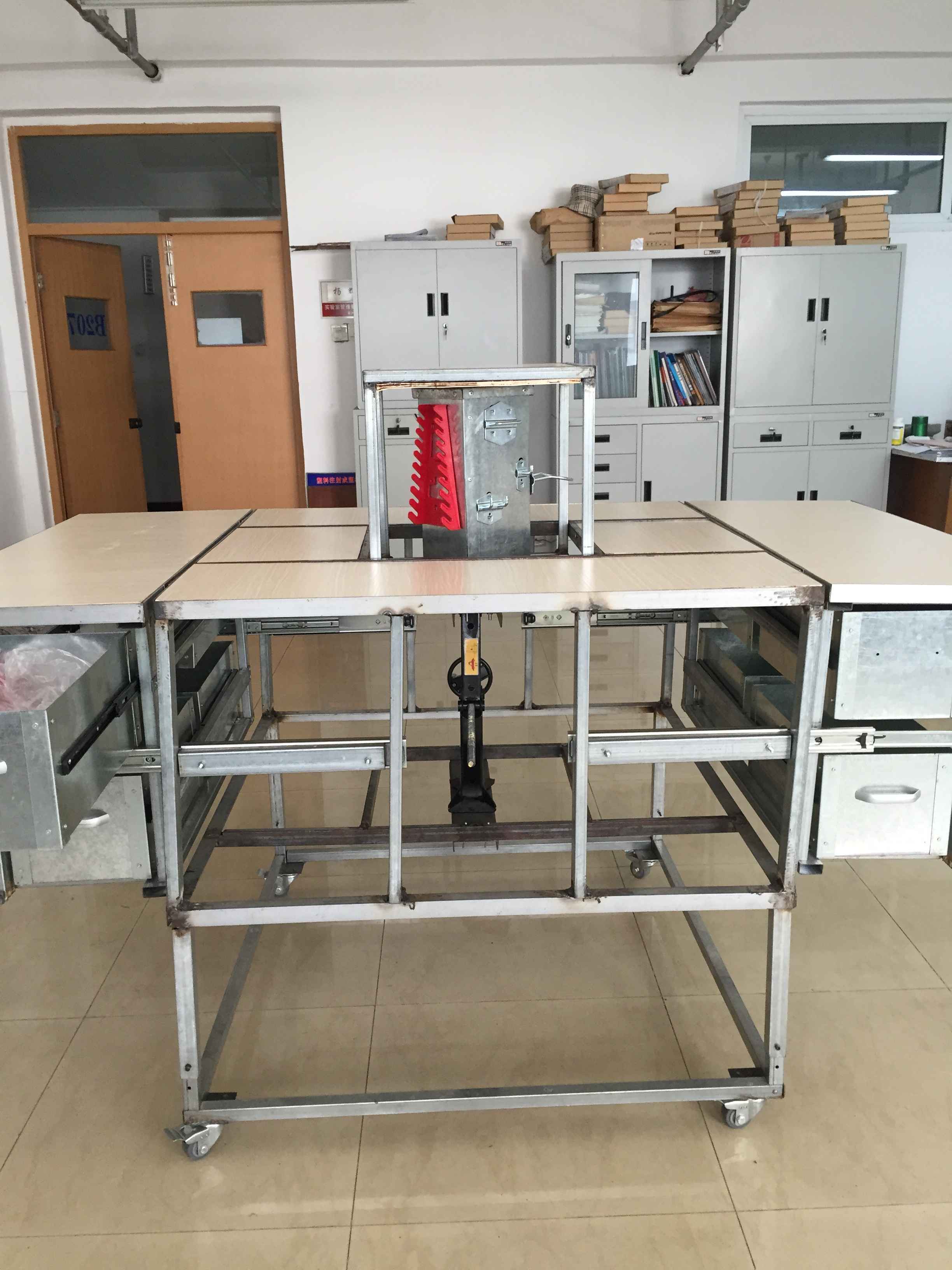

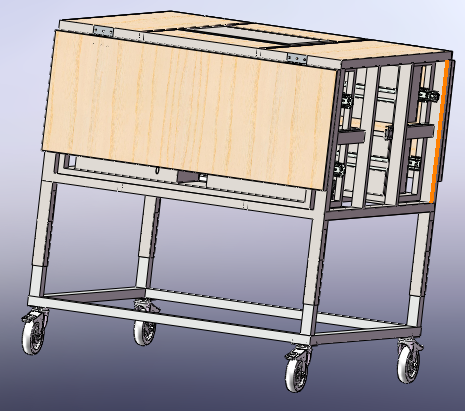

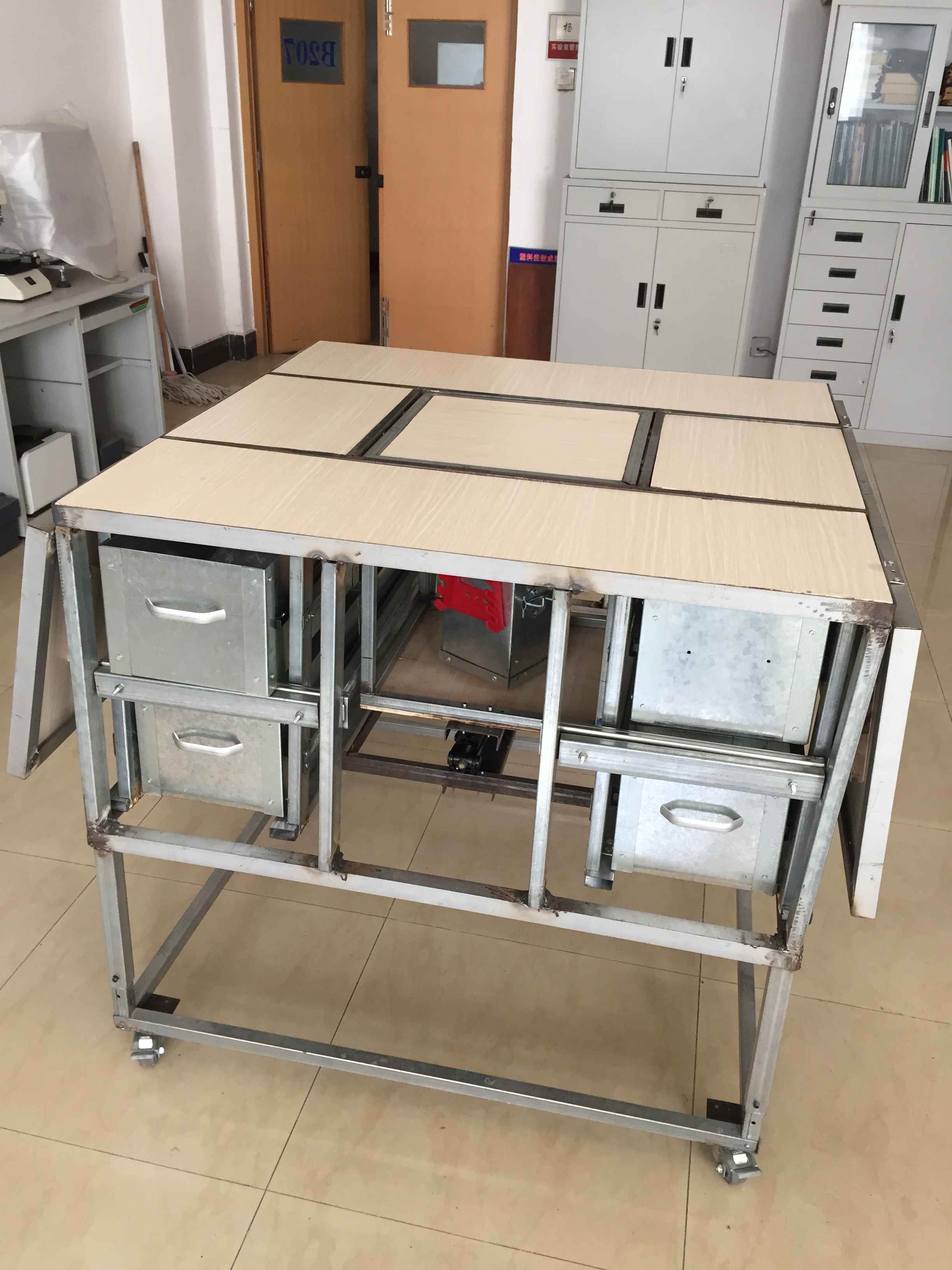

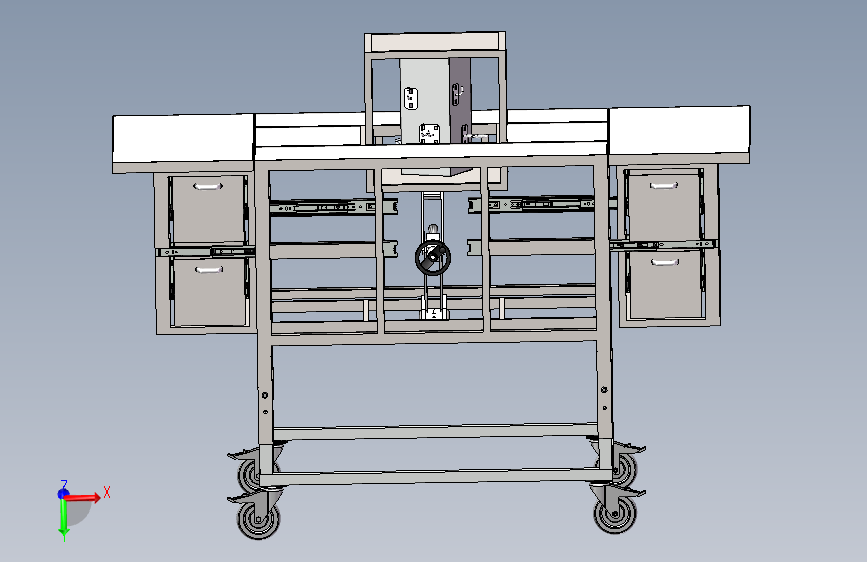

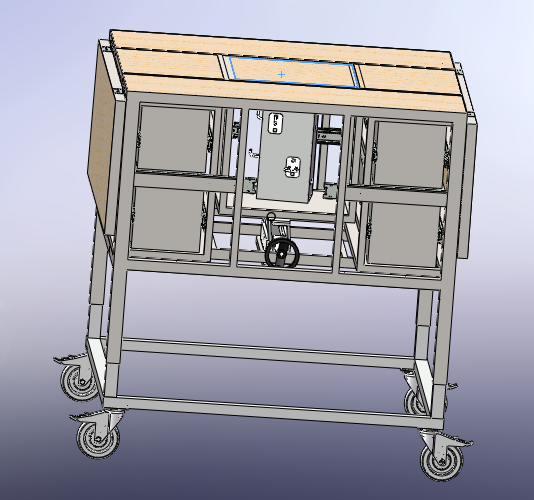

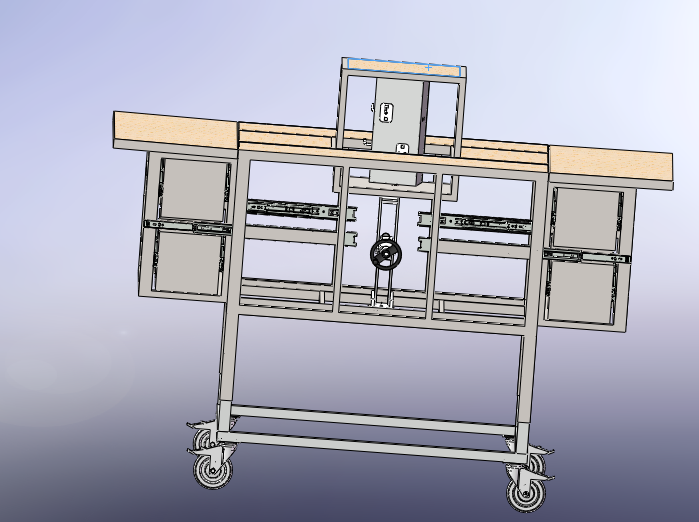

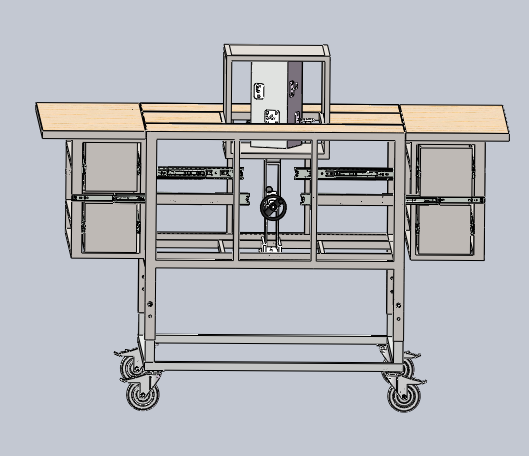

工具平台规格为1800W× 1000D×685Hmm。立板1800W× 500D×2.0mm。桌面厚度为28mm,平均承重为400kg，桌面平坦，经长期使用绝不变形。平台上方设计一立板，置放一些常用工具和照明灯具，平台面上配装台虎钳方便钳工工作、台钻方便钻孔，台角处预留电源孔方便安装电源插座；桌下配置抽屉、 柜门方便使用者存储工具,柜体抽屉为双导轨，可 100%打开，抽屉腔内采用活动隔栅式，方便工具归类置放。工作台下层设计搁板，可以配合零件盒存放各种常用的零件等；工作台侧面上可以增加不同的组件，如百页、方孔挂板、电源插座及各种不同的挂钩，更加合理地使用空间，充分满足实际生产操作的需求。 当
下载需要180金币
立即下载 收藏
图纸信息
图纸ID ：454157
文件大小：34.67M
所需金币：180
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt,sldasm,slddrw,igs,x_t
软件版本：SOLIDWORKS 2014
