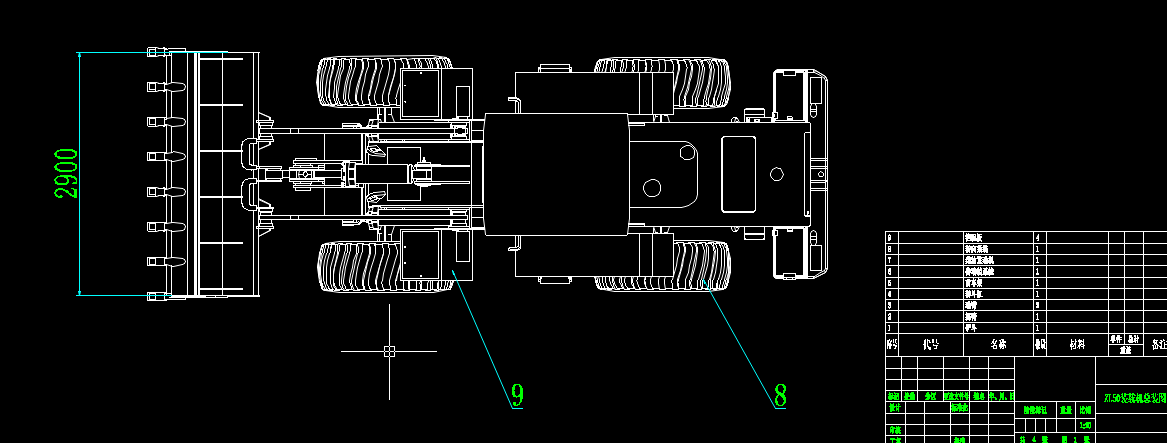

ZL50轮式装载机总体及工作装置设计（说明书28000字+二维图）

本次结合以前别人设计经验的基础上，设计了ZL50型装载机工作装置，并利用CAXA软件进行图形表达。该装置主要含有铲斗、动臂、连杆、上下摇臂、转斗油缸、动臂举升油缸、托架、液压系统等组成。在设计过程中，对整个工作装置进行总体布局。其中铲斗、连杆系统是我设计的重点。 达到最大卸载高度2.5m和最小卸载距离1.5m的要求，本设计最大卸载高度为2.519m，最小卸载距离为 1.893m 。并且工作装置运动平稳、无干涉、无死点、无自锁，动臂从最低位置到最大卸载高度的举升过程中，保证铲斗中的物料无撒落，在卸载后，动臂下放至铲掘位置，铲斗能自动放平。
