水源井泵房施工图
图纸描述

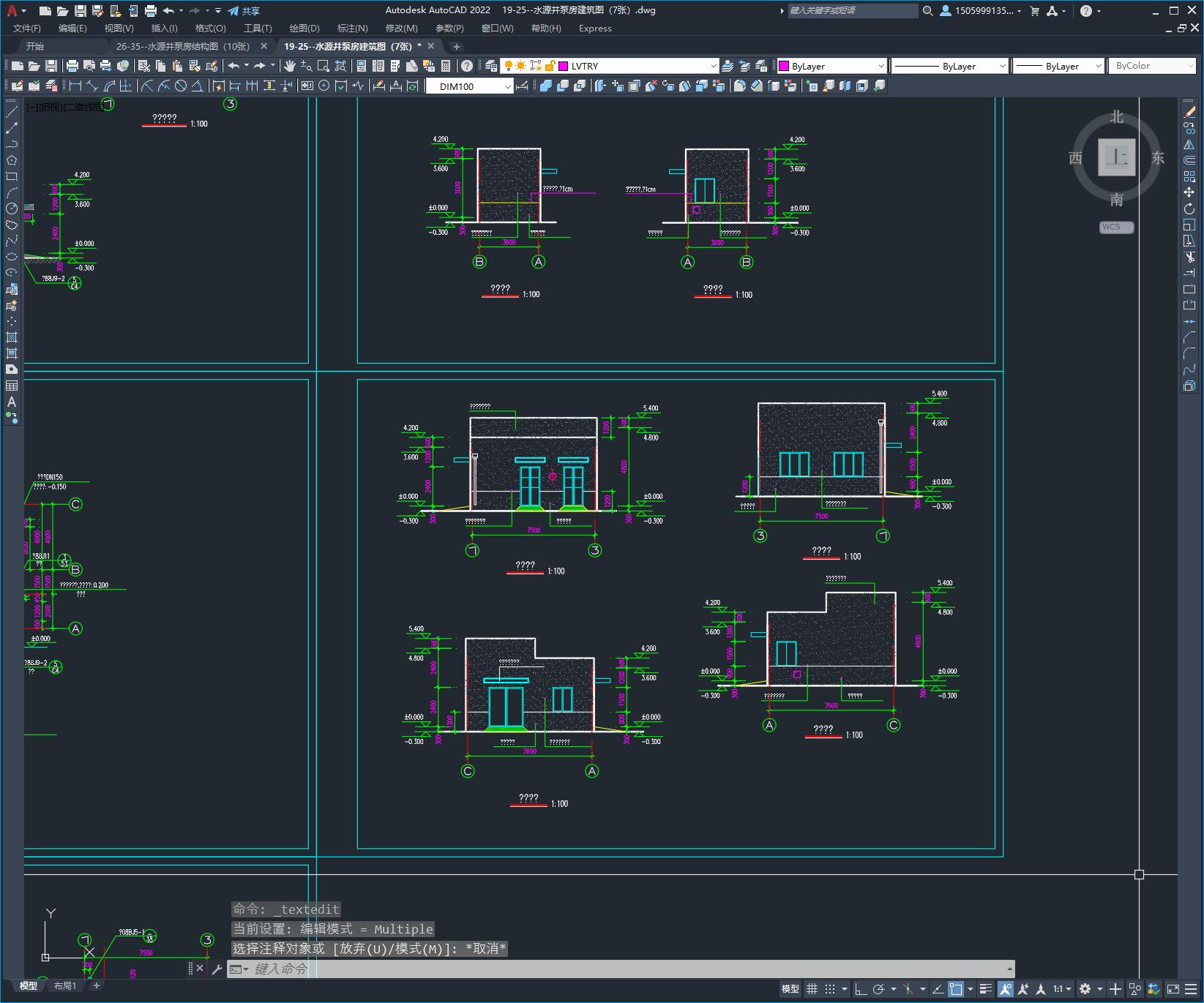

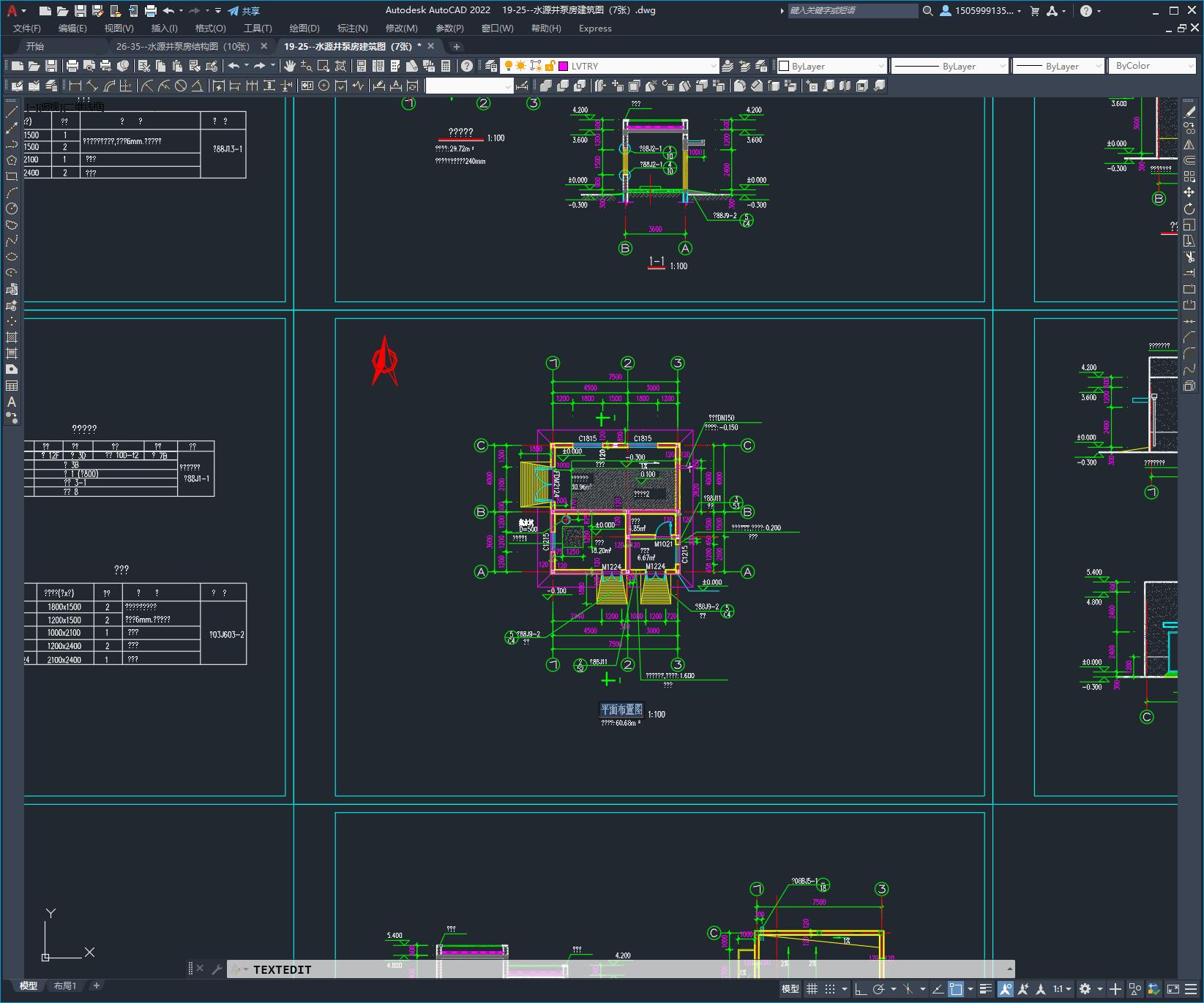

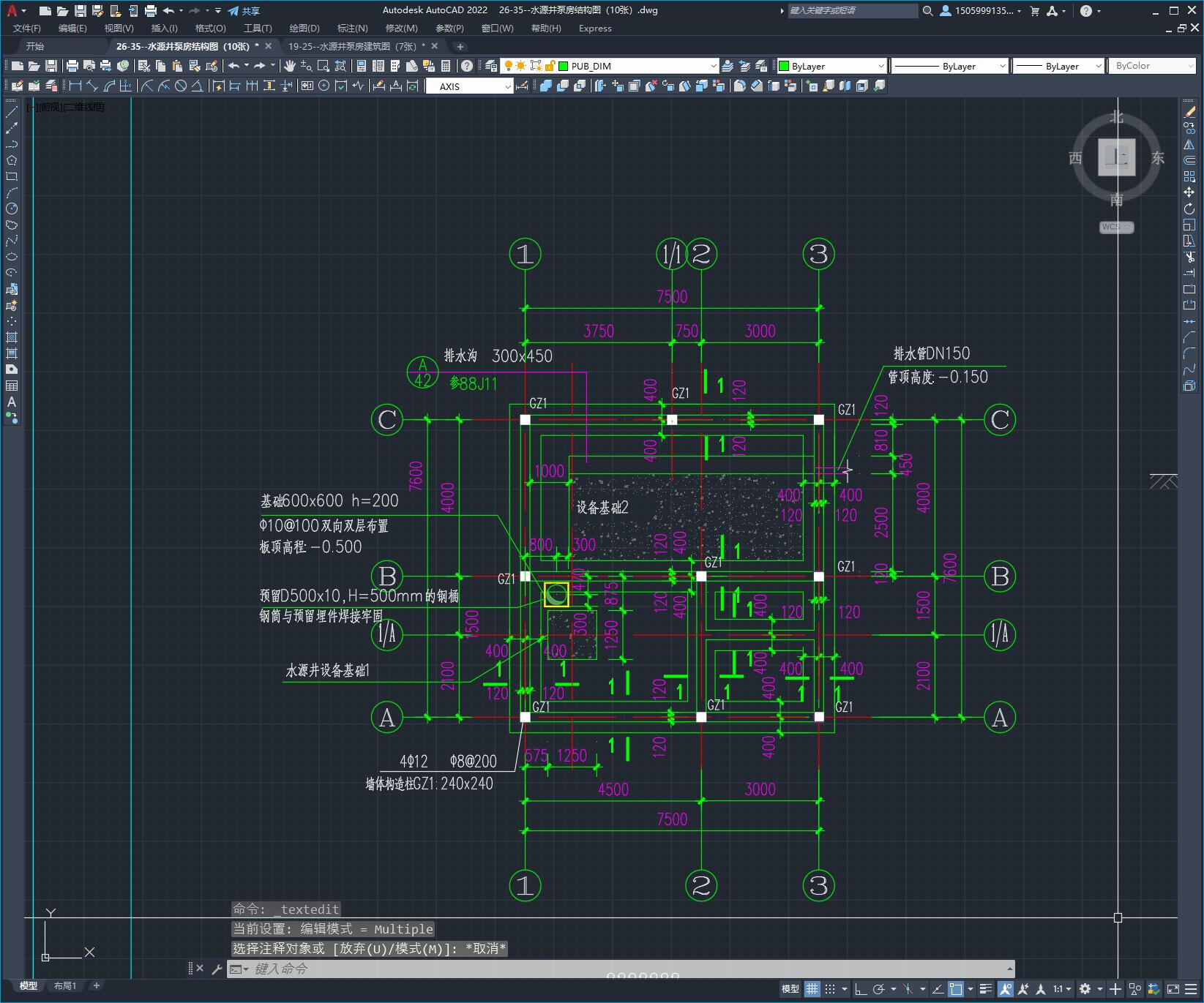

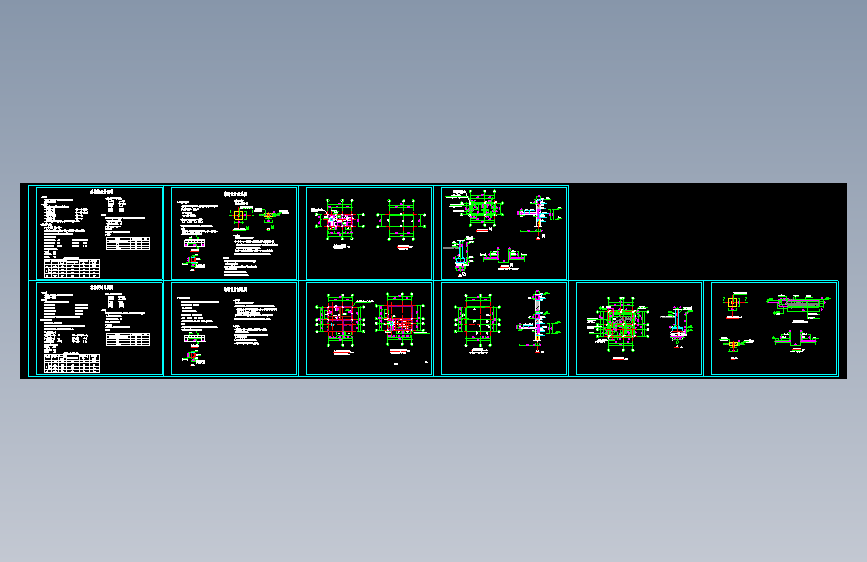

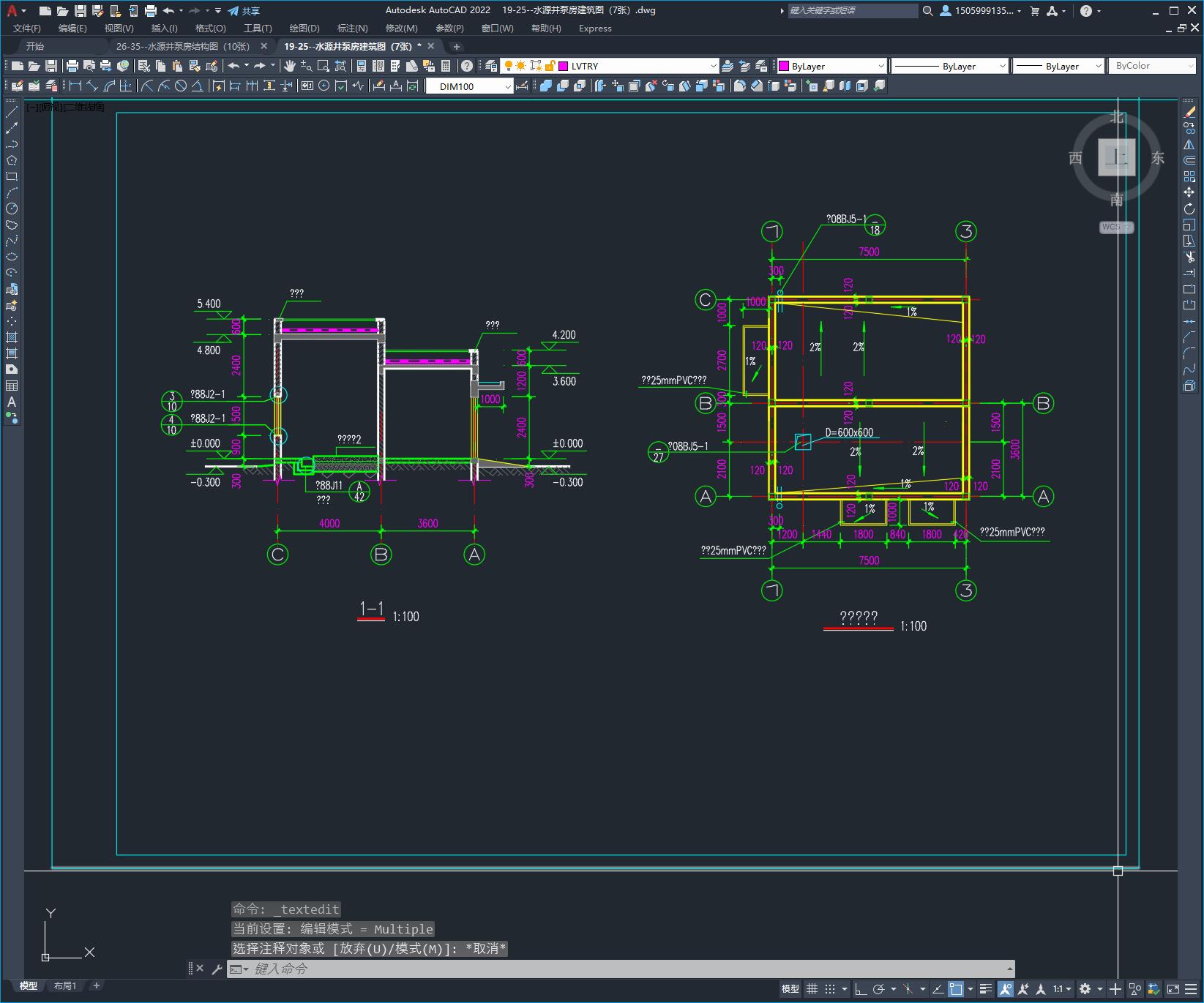

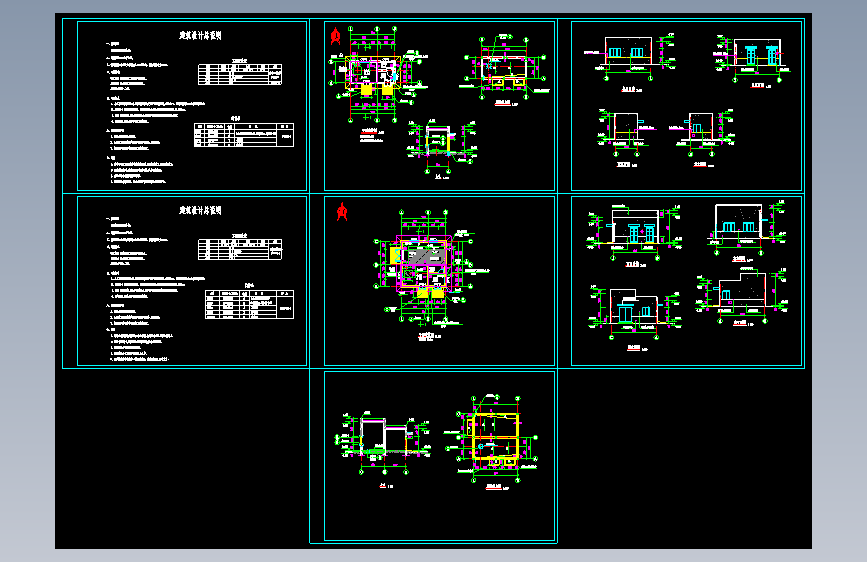

本工程建筑面积为29.72平方米，室内设计标高±0.000，室内外高差为300mm，按二级耐火等级设计，本工程为砖混结构,承重墙墙体材料为页岩普通烧结砖,外墙厚度为240,内墙厚度为240，墙体在-0.060处设防潮层,防潮层采用1:2水泥砂浆掺5%防水粉,厚20mm，同时预埋木砖应做防腐处理。 【设计图纸】 1、水源井泵房布置图；2、屋面板配筋图；3、基础布置图；4、圈梁布置图；5、水源井设备基础设计图；6、出屋面详图。
下载需要90金币 推广可免费下载
立即下载 收藏
图纸信息
作者
阎萍代
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  19-25--水源井泵房建筑图（7张）.dwg | 536.50K |
| 2 | 26-35--水源井泵房结构图（10张）.dwg | 570.38K |
