托盘空盘拆垛满盘码垛倍速链输送系统： 通过空盘和满盘的伺服模组+定位夹紧机构实现拆垛和码垛功能。320x207mm托盘，倍速链输送距离2400mm。中间有三个工位可实现机械手装载物料，实现自动化组装功能。

伺服定位托盘自动空盘拆垛满盘码垛倍速链输送系统
首页>图纸库>机械设备>非标设备2024-01-06报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
42
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

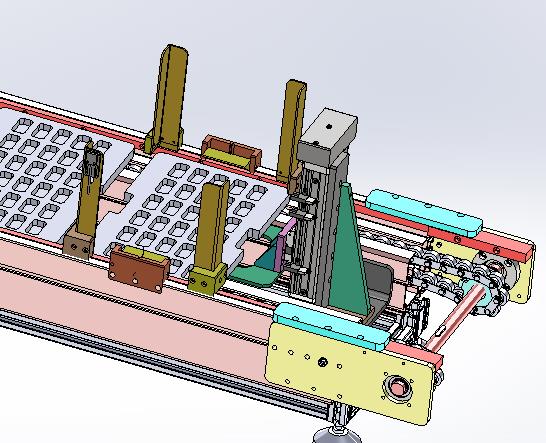

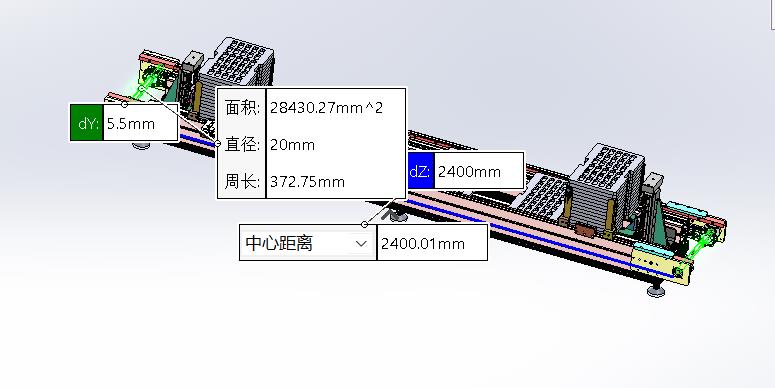

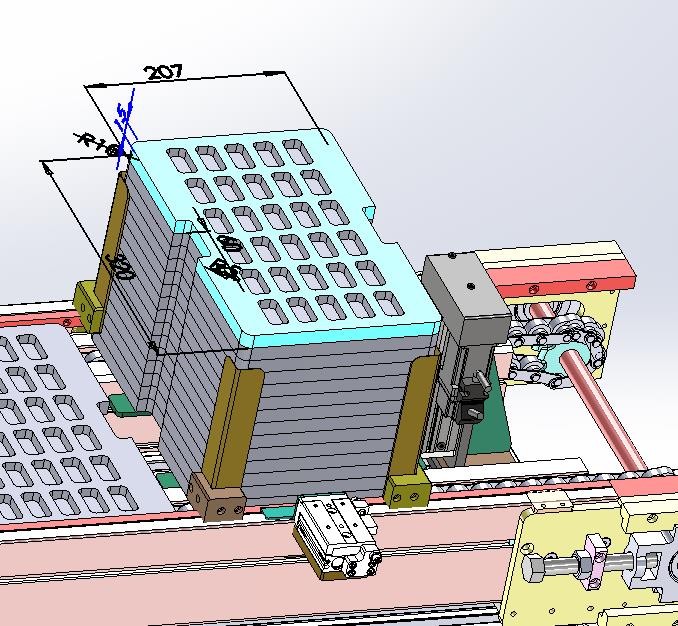

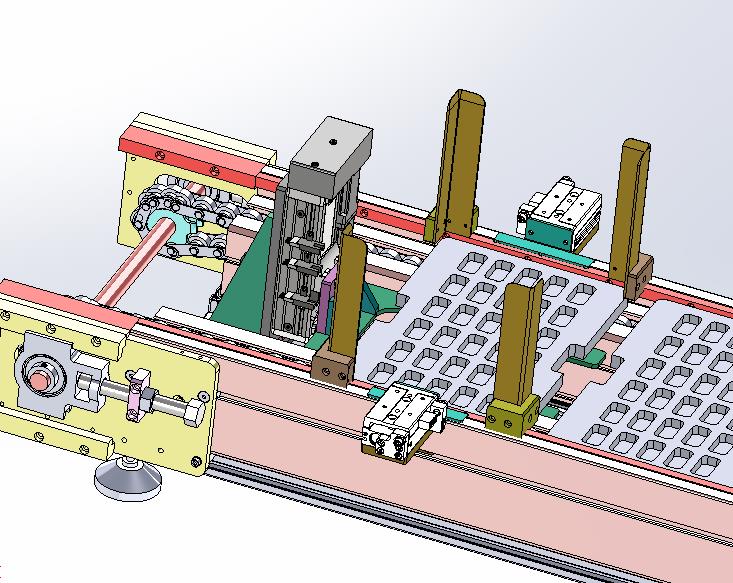

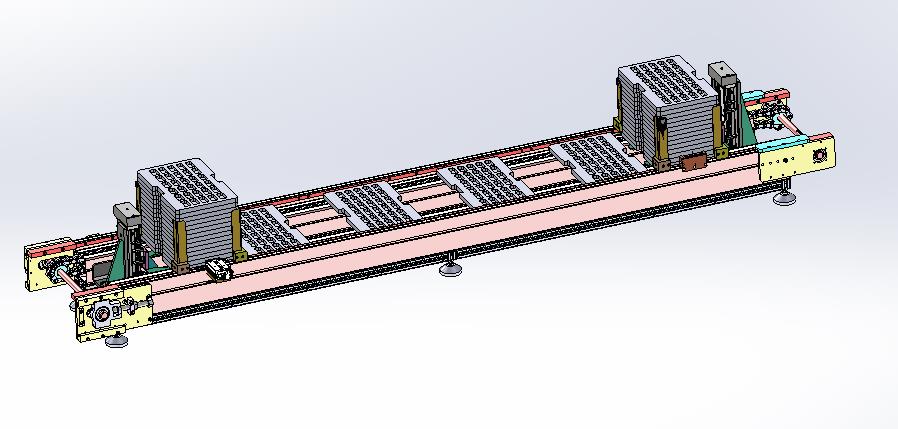

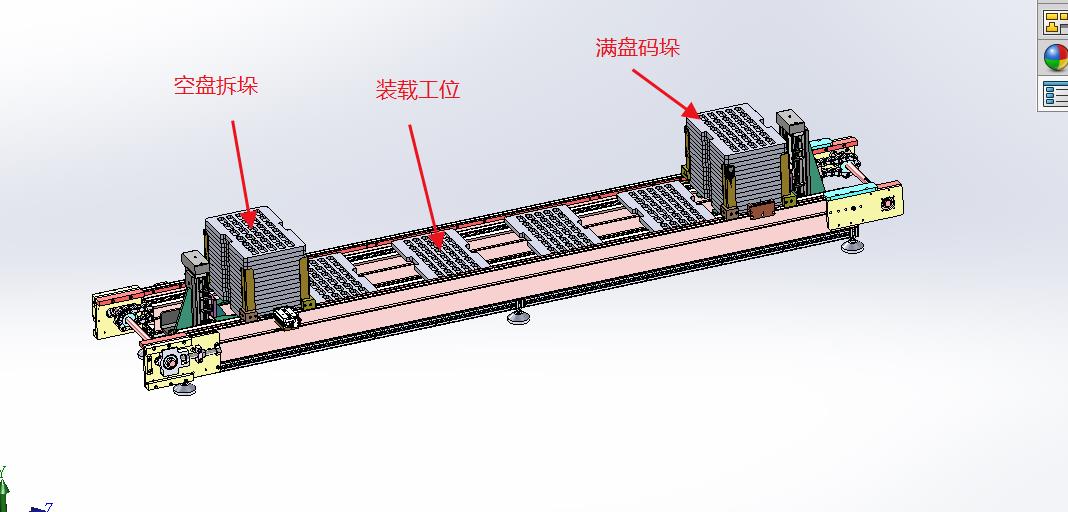

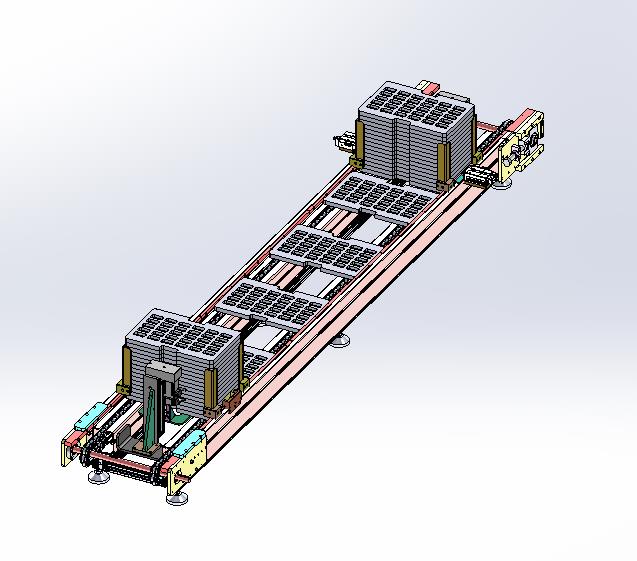

托盘空盘拆垛满盘码垛倍速链输送系统： 通过空盘和满盘的伺服模组+定位夹紧机构实现拆垛和码垛功能。320x207mm托盘，倍速链输送距离2400mm。中间有三个工位可实现机械手装载物料，实现自动化组装功能。
下载需要80金币
立即下载 收藏
图纸信息
图纸ID ：453710
文件大小：23.51M
所需金币：80
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt,sldasm
软件版本：SOLIDWORKS 2019
作者
凌勿
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 BS25-208A-7.sldprt193.14K
2软件图标3 BS25-208A.sldprt4.14M
3软件图标3 CB5-16.sldprt42.86K
4软件图标3 CB6-16.sldprt42.44K
5软件图标3 DC-EMH001-P001.sldprt65.56K
6软件图标3 DC-EMH001-P002.sldprt59.42K
7软件图标3 DC-EMH001-P004.sldprt41.52K
8软件图标3 DC-EMH001-P005.sldprt33.86K
9软件图标3 DC-EMH001-P009.sldprt45.14K
10软件图标3 DC-EMH001-P010.sldprt71.53K
11软件图标3 DC-EMH001-P011.sldprt71.04K
12软件图标3 DC-EMH001-P012.sldprt37.81K
13软件图标3 DC-EMH001-P013.sldprt37.91K
14软件图标3 DC-EMH001-P014.sldprt49.11K
15软件图标3 DC-EMH001-P015.sldprt39.98K
16软件图标3 DC-EMH001-P016.sldprt42.11K
17软件图标3 DC-EMH001-P017.sldprt37.81K
18软件图标3 DC-EMH001-P018.sldprt37.71K
19软件图标3 DC-EMH001-P020.sldprt31.71K
20软件图标3 DC-EMH001-P021.sldprt35.09K
21软件图标3 DCC-BS1001.sldprt97.22K
22软件图标3 DCC-BS1002.sldprt269.07K
23软件图标3 DCC-BS2001_默认_按加工_.sldprt908.54K
24软件图标3 FB6-20.sldprt44.92K
25软件图标4 HDTKP20.sldasm23.52K
26软件图标3 HI_bearing_6904.sldprt91.49K
27软件图标3 HI_BGRRB6904ZZ_b.sldprt59.83K
28软件图标3 HI_HDTKP20x.sldprt120.92K
29软件图标3 HI_HexagonsocketsetscrewwithflatpointDIN913-M6x5.sldprt45.16K
30软件图标3 HI_RRING37.sldprt38.76K
31软件图标3 HI_YBSC5-5-100-BL-L-42-N-C-4-001.sldprt293.96K
32软件图标3 HI_YBSC5-5-100-BL-L-42-N-C-4-003.sldprt156.39K
33软件图标3 HI_YBSC5-5-100-BL-L-42-N-C-4-004.sldprt152.44K
34软件图标3 HI_YBSC5-5-100-BL-L-42-N-C-4-005.sldprt54.90K
35软件图标3 HI_YBSC5-5-50-BR-L-42-N-C-4-001.sldprt291.73K
36软件图标3 HI_YBSC5-5-50-BR-L-42-N-C-4-003.sldprt156.36K
37软件图标3 HI_YBSC5-5-50-BR-L-42-N-C-4-004.sldprt87.10K
38软件图标3 HI_YBSC5-5-50-BR-L-42-N-C-4-005.sldprt56.20K
39软件图标3 KEG5-40.sldprt33.84K
40软件图标3 KES6-30.sldprt33.79K
41软件图标3 M16-120螺杆.sldprt43.98K
42软件图标3 M16螺母.sldprt40.86K
43软件图标4 M5螺丝.sldasm22.01K
44软件图标4 M6螺丝.sldasm22.07K
45软件图标3 MISUMI扭簧UA90R3-4-0.5.SLDPRT178.97K
46软件图标3 SSPWF5.sldprt29.90K
47软件图标3 SSPWF6.sldprt30.68K
48软件图标3 STWN20.sldprt39.44K
49软件图标4 YBSC5-5-100-BL-L-42-N-C-4.SLDASM286.36K
50软件图标4 YBSC5-5-50-BR-L-42-N-C-4.SLDASM292.89K
51软件图标3 亚德客气缸HLS12X10-S-A-DS1-H-2.SLDPRT877.06K
52软件图标3 升降机械手加强筋.SLDPRT75.40K
53软件图标3 升降机械手底板.SLDPRT93.09K
54软件图标3 升降机械手立板.SLDPRT95.80K
55软件图标3 升降机械手转接板.SLDPRT120.73K
56软件图标3 固定板.SLDPRT121.88K
57软件图标3 地脚M8X70.sldprt44.72K
58软件图标4 带座轴承.sldasm22.21K
59软件图标3 托板加强筋.SLDPRT76.34K
60软件图标4 托盘上下料设备.SLDASM4.05M
61软件图标3 托盘感应器固定块.SLDPRT95.70K
62软件图标3 托盘挡边.SLDPRT98.79K
63软件图标3 托盘挡边2.SLDPRT128.83K
64软件图标3 托盘挡边3.SLDPRT126.31K
65软件图标3 托盘支撑板.SLDPRT164.38K
66软件图标4 托盘支撑板组件.SLDASM304.92K
67软件图标4 托盘空盘拆垛满盘码垛倍速链输送系统.SLDASM4.61M
68软件图标4 挂盘舌头.sldasm188.62K
69软件图标3 挂盘舌头.SLDPRT109.73K
70软件图标3 挂盘舌头固定块.SLDPRT149.52K
71软件图标3 挂盘舌头转轴.SLDPRT66.85K
72软件图标3 挡边固定块.SLDPRT135.28K
73软件图标3 挡边固定块2.SLDPRT111.23K
74软件图标3 机械手托盘托板.SLDPRT96.90K
75软件图标3 松下感应器ex-24a_step.SLDPRT68.62K
76软件图标3 气缸固定板.SLDPRT85.99K
77软件图标3 满料升降机械手加强筋.SLDPRT80.43K
78软件图标3 满料升降机械手立板.SLDPRT98.55K
79软件图标4 满料托盘升降机构组件.SLDASM356.40K
80软件图标4 满料托盘总图.SLDASM322.10K
81软件图标4 满盘码垛.sldasm677.45K
82软件图标4 空托盘升降机构组件.SLDASM408.11K
83软件图标4 空盘拆垛.sldasm874.44K

机械资料库

工程师必备！

机械面试题库—工程师月薪过万的秘籍

更多▸

机械图纸下载—海量图纸助力设计创新

更多▸

设计资料库—海量资料简化设计

更多▸
