KYN28-12全套cad生产图图钣金柜
图纸描述

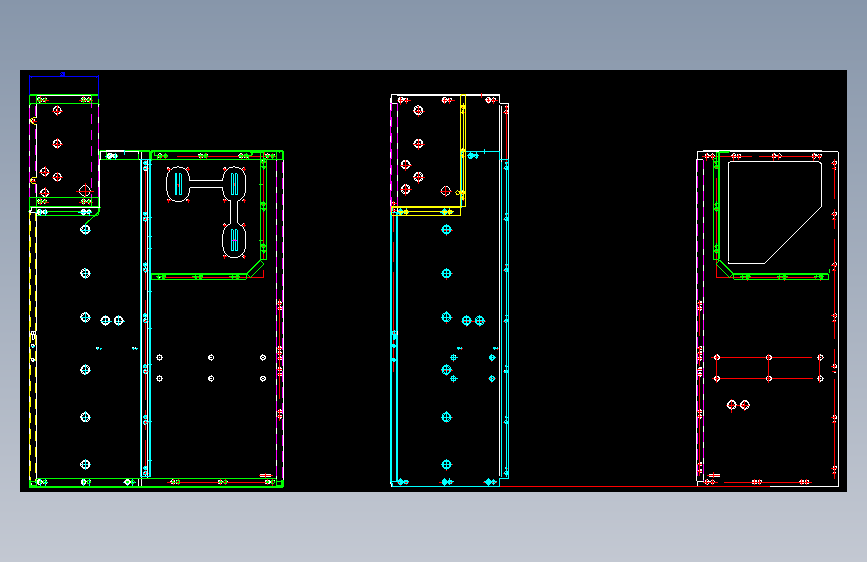

KYN28-12全套cad生产图图钣金柜图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小12.66M，共计219个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要28金币 推广可免费下载
立即下载 收藏
图纸信息
作者
仇琪忆
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  01.101左前侧板.dwg | 194.23K |
| 2 | 01.104右前侧板.dwg | 204.37K |
| 3 | 01.107.01左后侧板.dwg | 176.88K |
| 4 | 01.107.02左后侧板.dwg | 154.58K |
| 5 | 01.108左后侧板.dwg | 119.74K |
| 6 | 01.113.01右后侧板.dwg | 225.95K |
| 7 | 01.113.02右后侧板.dwg | 186.35K |
| 8 | 01.114右后侧板.dwg | 188.00K |
| 9 | 01.201顶盖1.dwg | 497.90K |
| 10 | 01.202顶盖2.dwg | 158.19K |
| 11 | 01.203顶盖3.dwg | 422.02K |
| 12 | 01.204顶盖4.dwg | 509.16K |
| 13 | 01.301底板.dwg | 96.43K |
| 14 | 01.302底板.dwg | 114.28K |
| 15 | 01.303底板.dwg | 102.67K |
| 16 | 01.304底板.dwg | 80.83K |
| 17 | 01.305底板.dwg | 133.73K |
| 18 | 01.306底板.dwg | 75.66K |
| 19 | 01.307底板.dwg | 84.61K |
| 20 | 01.308底板.dwg | 101.71K |
| 21 | 01.401左立柱.dwg | 100.53K |
| 22 | 01.404右立柱.dwg | 92.62K |
| 23 | 01.501档板.dwg | 60.53K |
| 24 | 01.502档板.dwg | 67.81K |
| 25 | 01.503档板.dwg | 54.04K |
| 26 | 01.601前上横档.dwg | 41.84K |
| 27 | 01.602前上横档.dwg | 51.24K |
| 28 | 02.101左上防护板.dwg | 97.06K |
| 29 | 02.102左上防护板.dwg | 83.04K |
| 30 | 02.103左上防护板.dwg | 101.78K |
| 31 | 02.104右上防护板.dwg | 82.26K |
| 32 | 02.105右上防护板.dwg | 105.05K |
| 33 | 02.106右上防护板.dwg | 82.92K |
| 34 | 02.107左下防护板.dwg | 98.91K |
| 35 | 02.108左下防护板.dwg | 132.38K |
| 36 | 02.109左下防护板.dwg | 99.68K |
| 37 | 02.110左下防护板.dwg | 99.49K |
| 38 | 02.111左下防护板.dwg | 106.31K |
| 39 | 02.113右下防护板.dwg | 109.12K |
| 40 | 02.114右下防护板.dwg | 123.84K |
| 41 | 02.115右下防护板.dwg | 102.14K |
| 42 | 02.116右下防护板.dwg | 98.56K |
| 43 | 02.117右下防护板.dwg | 106.60K |
| 44 | 02.201前过线槽弯板.dwg | 52.41K |
| 45 | 02.202后过线槽弯板.dwg | 54.54K |
| 46 | 02.203后过线槽弯板.dwg | 53.75K |
| 47 | 02.204前过线槽压板.dwg | 56.90K |
| 48 | 02.205后过线槽压板.dwg | 54.33K |
| 49 | 02.206后过线槽压板.dwg | 65.52K |
| 50 | 02.301弯板.dwg | 49.34K |
| 51 | 02.302弯板.dwg | 53.22K |
| 52 | 02.303弯板.dwg | 53.38K |
| 53 | 02.401安装板.dwg | 82.17K |
| 54 | 02.402安装板.dwg | 103.82K |
| 55 | 02.501大弯板.dwg | 172.59K |
| 56 | 02.502大弯板.dwg | 129.52K |
| 57 | 02.506后封板.dwg | 51.03K |
| 58 | 02.507安装梁.dwg | 45.30K |
| 59 | 02.508安装梁.dwg | 60.46K |
| 60 | 02.509安装梁.dwg | 63.06K |
| 61 | 02.601地刀安装板.dwg | 103.92K |
| 62 | 02.602电缆室隔板.dwg | 62.49K |
| 63 | 02.603电缆室隔板.dwg | 45.06K |
| 64 | 02.604电缆室隔板.dwg | 56.53K |
| 65 | 02.605电缆室隔板.dwg | 43.90K |
| 66 | 02.606熔断器安装板.dwg | 66.28K |
| 67 | 02.607前下安装板.dwg | 64.25K |
| 68 | 02.608前下安装板.dwg | 55.23K |
| 69 | 02.701底板支架改.dwg | 94.28K |
| 70 | 02.702底板支架改.dwg | 91.13K |
| 71 | 02.703底板支架改.dwg | 91.56K |
| 72 | 02.704底板支架改.dwg | 53.41K |
| 73 | 02.705底板支架改.dwg | 72.02K |
| 74 | 02.706一次电缆封板改.dwg | 108.95K |
| 75 | 02.707一次电缆封板改.dwg | 78.59K |
| 76 | 02.710电缆封板压板.dwg | 62.69K |
| 77 | 02.711电缆支架.dwg | 66.58K |
| 78 | 02.712电缆支架.dwg | 54.25K |
| 79 | 02.801中隔板.dwg | 58.16K |
| 80 | 02.802中隔板.dwg | 113.75K |
| 81 | 02.803小封板.dwg | 53.31K |
| 82 | 02.804中横梁.dwg | 47.47K |
| 83 | 02.901触头盒隔板.dwg | 65.15K |
| 84 | 02.902触头盒隔板.dwg | 46.49K |
| 85 | 02.903触头盒隔板.dwg | 65.10K |
| 86 | 02.904主母线隔板.dwg | 55.81K |
| 87 | 02.905主母线隔板.dwg | 55.79K |
| 88 | 02.906支母线隔板.dwg | 56.75K |
| 89 | 02.907支母线隔板.dwg | 51.37K |
| 90 | 02.908支母线隔板.dwg | 47.56K |
| 91 | 02.909P..电流互感器安装梁.dwg | 77.65K |
| 92 | 02.910P..电流互感器安装梁.dwg | 57.64K |
| 93 | 02.911电压互感器安装板.dwg | 55.14K |
| 94 | 02.912电压互感器安装板.dwg | 51.43K |
| 95 | 02.913绝缘端子安装梁.dwg | 63.88K |
| 96 | 02.914绝缘端子安装梁.dwg | 69.13K |
| 97 | 02.915绝缘端子安装梁.dwg | 66.34K |
| 98 | 02.916绝缘端子安装梁.dwg | 60.59K |
| 99 | 02.917避雷器车导轨.dwg | 61.31K |
| 100 | 02.919照明灯支架.dwg | 51.36K |
| 101 | 02.920加热器支架.dwg | 59.54K |
| 102 | 02.921小封板.dwg | 43.04K |
| 103 | 02.930安装梁.dwg | 59.36K |
| 104 | 02.931安装梁.dwg | 76.06K |
| 105 | 03.101仪表箱弯板.dwg | 119.28K |
| 106 | 03.102仪表箱弯板.dwg | 111.71K |
| 107 | 03.201继电器屏板.dwg | 58.47K |
| 108 | 03.202继电器屏板.dwg | 71.84K |
| 109 | 03.301端子架.dwg | 55.65K |
| 110 | 03.302端子架.dwg | 56.72K |
| 111 | 03.401槽板.dwg | 66.31K |
| 112 | 03.402支撑板.dwg | 61.82K |
| 113 | 03.403小弯板.dwg | 56.38K |
| 114 | 03.404支架.dwg | 62.91K |
| 115 | 03.405支架.dwg | 69.63K |
| 116 | 03.406支架.dwg | 43.87K |
| 117 | 04.101仪表门.dwg | 89.84K |
| 118 | 04.102仪表门.dwg | 93.05K |
| 119 | 04.201中门.dwg | 107.65K |
| 120 | 04.202中门.dwg | 114.26K |
| 121 | 04.203中门.dwg | 96.07K |
| 122 | 04.204中门.dwg | 111.86K |
| 123 | 04.205中门.dwg | 111.08K |
| 124 | 04.206中门.dwg | 84.71K |
| 125 | 04.301下门.dwg | 93.33K |
| 126 | 04.302下门.dwg | 90.69K |
| 127 | 04.303下门.dwg | 119.70K |
| 128 | 04.304下门.dwg | 113.30K |
| 129 | 04.305下门.dwg | 119.90K |
| 130 | 04.306下门.dwg | 115.17K |
| 131 | 04.307下门.dwg | 102.90K |
| 132 | 04.401上后封板.dwg | 103.32K |
| 133 | 04.402上后封板.dwg | 97.80K |
| 134 | 04.403下后封板.dwg | 75.82K |
| 135 | 04.404下后封板.dwg | 102.33K |
| 136 | 04.405上后门板.dwg | 106.89K |
| 137 | 04.406上后门板.dwg | 121.45K |
| 138 | 04.407下后门板.dwg | 112.66K |
| 139 | 04.408下后门板.dwg | 115.44K |
| 140 | 04.409下后门板.dwg | 109.94K |
| 141 | 04.410下后门板.dwg | 93.02K |
| 142 | 04.501前侧封板.dwg | 105.29K |
| 143 | 04.502后侧封板.dwg | 85.96K |
| 144 | 04.503后侧封板.dwg | 105.64K |
| 145 | 04.601眉头盖板.dwg | 68.25K |
| 146 | 04.602眉头盖板.dwg | 52.56K |
| 147 | 04.603眉头盖板.dwg | 61.84K |
| 148 | 04.604眉头盖板.dwg | 62.49K |
| 149 | 04.701泄压盖（1）.dwg | 63.45K |
| 150 | 04.702泄压盖（2）.dwg | 64.48K |
| 151 | 04.703泄压盖（3）.dwg | 55.59K |
| 152 | 04.704泄压盖（3）.dwg | 55.30K |
| 153 | 04.705泄压盖（1）.dwg | 44.24K |
| 154 | 04.706泄压盖（2）.dwg | 57.48K |
| 155 | 04.707泄压盖（3）.dwg | 55.44K |
| 156 | 04.708泄压盖（3）.dwg | 55.46K |
| 157 | 04.801玻璃封条.dwg | 98.84K |
| 158 | 04.802套管孔封板.dwg | 44.40K |
| 159 | 04.802门板镙柱焊接示意图.dwg | 56.49K |
| 160 | 06.101左前侧板.dwg | 290.85K |
| 161 | 06.201右前侧板.dwg | 175.69K |
| 162 | 06.301左后侧板.dwg | 179.46K |
| 163 | 06.4010右后侧板.dwg | 153.79K |
| 164 | 06.401右后侧板.dwg | 172.99K |
| 165 | 06.402右后侧板.dwg | 199.53K |
| 166 | 06.501顶盖一.dwg | 63.63K |
| 167 | 06.502顶盖一.dwg | 85.70K |
| 168 | 06.503顶盖二.dwg | 81.71K |
| 169 | 06.504顶盖二.dwg | 110.24K |
| 170 | 06.505顶盖二.dwg | 64.21K |
| 171 | 06.506顶盖二.dwg | 109.73K |
| 172 | 06.507顶盖三.dwg | 81.93K |
| 173 | 06.508顶盖三.dwg | 78.07K |
| 174 | 06.509顶盖三.dwg | 65.25K |
| 175 | 06.510顶盖三.dwg | 61.18K |
| 176 | 06.511顶盖三.dwg | 84.46K |
| 177 | 06.512顶盖三.dwg | 79.50K |
| 178 | 06.601前顶盖.dwg | 96.78K |
| 179 | 06.602前顶盖.dwg | 106.70K |
| 180 | 06.701左立柱.dwg | 92.71K |
| 181 | 06.706右立柱.dwg | 85.32K |
| 182 | 07.101大弯板.dwg | 88.79K |
| 183 | 07.102大弯板.dwg | 91.33K |
| 184 | 07.103大弯板.dwg | 118.53K |
| 185 | 07.104大弯板.dwg | 107.39K |
| 186 | 07.105大弯板.dwg | 103.24K |
| 187 | 07.201弯板.dwg | 43.87K |
| 188 | 07.202弯板.dwg | 67.05K |
| 189 | 07.203弯板.dwg | 48.15K |
| 190 | 07.301隔板.dwg | 42.18K |
| 191 | 08.201后封板.dwg | 89.47K |
| 192 | 08.202后封板.dwg | 97.72K |
| 193 | 08.301左前侧封板.dwg | 98.74K |
| 194 | 08.302右前侧封板.dwg | 92.02K |
| 195 | 08.303左后侧封板.dwg | 78.64K |
| 196 | 08.304右后侧封板.dwg | 103.65K |
| 197 | 08.305左后侧封板.dwg | 81.51K |
| 198 | 08.306右后侧封板.dwg | 79.87K |
| 199 | 09.101仪表箱左侧板.dwg | 88.08K |
| 200 | 09.102仪表箱右侧板.dwg | 88.92K |
| 201 | 09.103仪表箱顶板.dwg | 87.93K |
| 202 | 09.104仪表箱顶板.dwg | 77.60K |
| 203 | 09.105仪表箱底板.dwg | 104.48K |
| 204 | 09.106仪表箱底板.dwg | 121.27K |
| 205 | 09.107仪表箱后封板.dwg | 55.35K |
| 206 | 09.108仪表箱后封板.dwg | 56.05K |
| 207 | 09.111支架.dwg | 62.45K |
| 208 | 123.dwg | 324.00K |
| 209 | 66.dwg | 79.80K |
| 210 | 6666.dwg | 97.43K |
| 211 | 777.dwg | 126.33K |
| 212 |  GZS1加高型图样目录表3.xls | 44.50K |
| 213 | “zongzhuangtu”.dwg | 123.76K |
| 214 | 底板装配.dwg | 128.48K |
| 215 | 拼柜孔示意图.dwg | 205.69K |
| 216 | 电缆支架.dwg | 54.58K |
| 217 | 隔板.dwg | 68.43K |
| 218 | 隔板.dwg1.dwg | 139.60K |
| 219 | 隔板2.dwg | 172.30K |
