白菜收获机
图纸描述

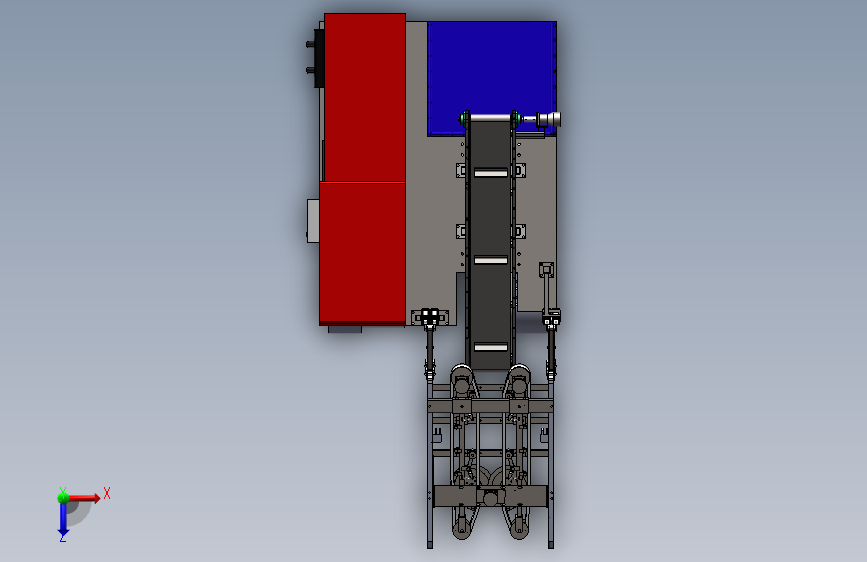

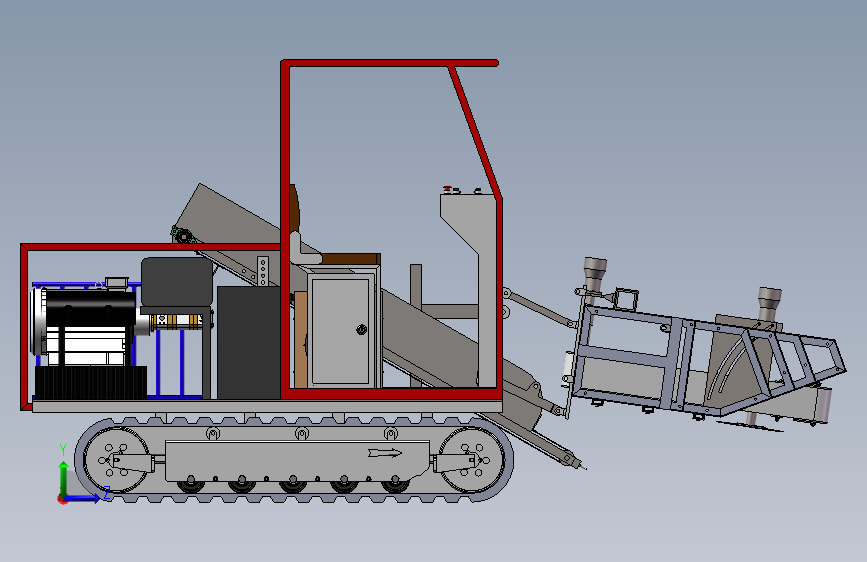

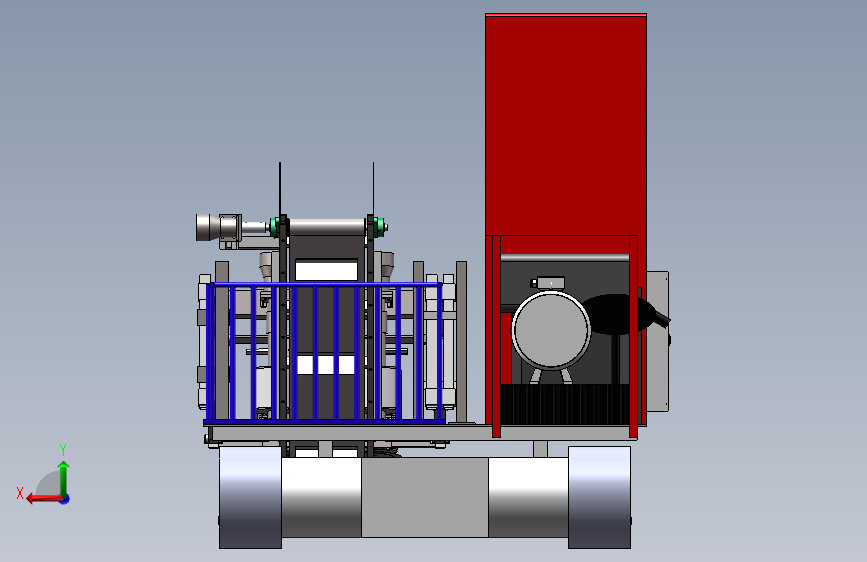

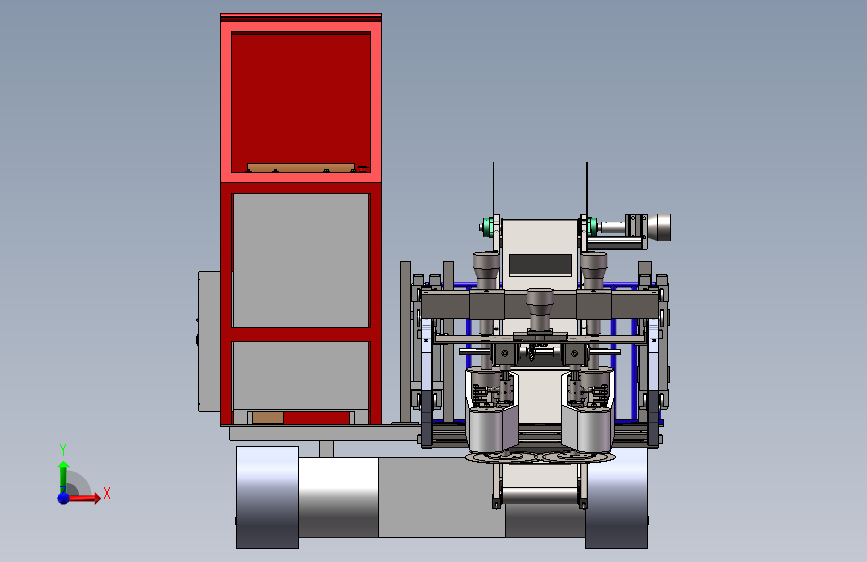

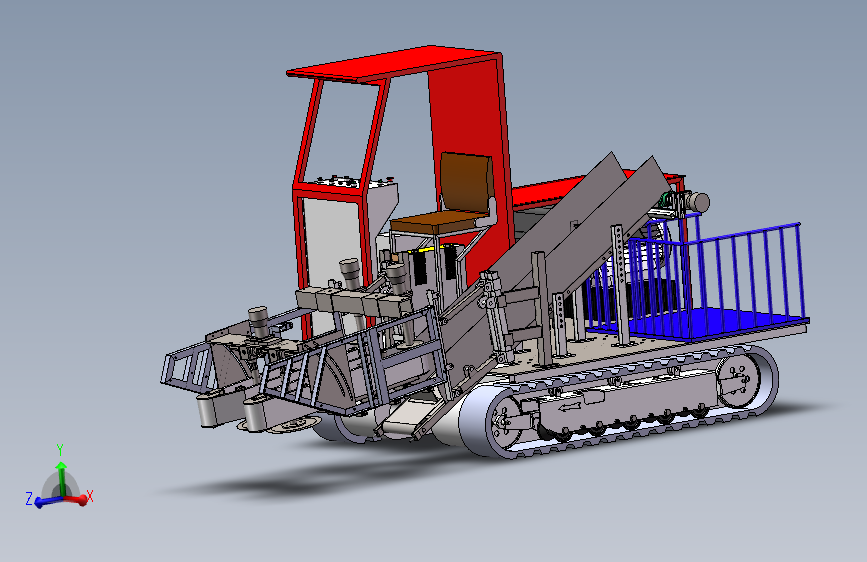

白菜收获机图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小65.59M，共计180个文件，包含3D图纸，图纸主格式为sldasm,sldprt,step，使用SOLIDWORKS 2020软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要45金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_202809
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  003pointfaded.p2s | 1.07K |
| 2 |  1-1的4模锥齿轮组.SLDASM | 339.46K |
| 3 |  16mm连接轴.SLDPRT | 80.74K |
| 4 | 2021-8-28-履带折弯板--右侧1.SLDPRT | 756.00K |
| 5 | 2021-8-28-履带折弯板--左侧.SLDPRT | 907.91K |
| 6 | 20mm连接轴.SLDPRT | 81.27K |
| 7 | 21-7-15-90齿距-无级变速.SLDPRT | 307.23K |
| 8 | 21-7-16涨紧轮.SLDPRT | 179.05K |
| 9 | 21-7-16涨紧轮40x40方管.SLDPRT | 94.49K |
| 10 | 21-7-16涨紧轮侧挡板.SLDPRT | 87.88K |
| 11 | 21-7-16涨紧轮固定板1.SLDPRT | 86.04K |
| 12 | 21-7-16涨紧轮装配.SLDASM | 136.11K |
| 13 | 21-7-16涨紧轮轴.SLDPRT | 141.57K |
| 14 | 21-8-11-承载轮130.SLDPRT | 307.26K |
| 15 | 3pointbeige.hdr | 5.31M |
| 16 | AJ0608T-CA风冷式油冷却器[AJ0608T-CA-60L]1.SLDPRT | 2.44M |
| 17 | black.p2m | 606B |
| 18 | blackmediumglossplastic.p2m | 387B |
| 19 | carbonsteel.p2m | 662B |
| 20 | CBTSL-F3三联齿轮油泵[CBTSL-F310／F310／F305-AFΦ].sldprt | 793.60K |
| 21 | color.p2m | 392B |
| 22 | GB╱T1228-2006[钢结构用高强度大六角头螺栓M12×180].SLDPRT | 174.37K |
| 23 | GB╱T1228-2006[钢结构用高强度大六角头螺栓M12×80].SLDPRT | 171.47K |
| 24 | GB╱T15389-1994[螺杆M6×1000]改为90.sldprt | 112.28K |
| 25 |  GB╱T27-2013[六角头加强杆螺栓M12×180].step | 65.79K |
| 26 | GB╱T27-2013[六角头加强杆螺栓M12×187]^夹持输送改）1.SLDPRT | 151.28K |
| 27 | GB╱T276-2013[深沟球轴承[60000]61700].sldprt | 1.86M |
| 28 | GB╱T276-2013[深沟球轴承[60000]61800].sldprt | 1.50M |
| 29 | GB╱T276-2013[深沟球轴承[60000]61804]孔2032.sldprt | 1.68M |
| 30 | GB╱T41-2000[六角螺母C级M18].sldprt | 127.34K |
| 31 | GB╱T41-2016[1型六角螺母C级M14].step | 75.43K |
| 32 | GB╱T5780-2016[六角头螺栓C级M18×100].sldprt | 190.29K |
| 33 | GB╱T5781-2016[六角头螺栓全螺纹C级M12×65].step | 53.14K |
| 34 | GB╱T5781-2016[六角头螺栓全螺纹C级M12×65].step.SLDPRT | 125.89K |
| 35 | GB╱T5781-2016[六角头螺栓全螺纹C级M14×162].step.SLDPRT | 141.61K |
| 36 | GB╱T5781-2016[六角头螺栓全螺纹C级M14×45].step | 61.18K |
| 37 | GB╱T5781-2016[六角头螺栓全螺纹C级M20×180].step | 54.11K |
| 38 | GB╱T6170-2015[1型六角螺母M12].step | 70.95K |
| 39 | GB╱T6170-2015[1型六角螺母M6].sldprt | 139.60K |
| 40 | GB╱T6173-2015[六角薄螺母细牙M12×1.25）].sldprt | 160.72K |
| 41 | GB╱T7810-2017[带菱形座轴承UCFLUUCFLU205]-易购.sldprt | 298.69K |
| 42 | GB╱T7810-2017[带菱形座轴承UELFLUUELFLU205].sldprt | 448.94K |
| 43 | M14垫片.SLDPRT | 78.00K |
| 44 | M14螺母.SLDPRT | 124.47K |
| 45 | M18配合垫片.SLDPRT | 77.68K |
| 46 | mattesteel.p2m | 891B |
| 47 | plasticpolystyrene_normalmap.dds | 1.33M |
| 48 | polishedaluminum.p2m | 640B |
| 49 | polishedsteel.p2m | 658B |
| 50 | reflectiveshadowfloor.p2m | 203B |
| 51 | sandblastedaluminum.p2m | 795B |
| 52 | T2小型直角变速箱-切根.SLDPRT | 230.13K |
| 53 | T型板.SLDPRT | 116.72K |
| 54 | white-pw-mt11050.p2m | 740B |
| 55 | white.p2m | 558B |
| 56 | YE2系列电磁制动电机三相异步电动机[YE22801-2].sldprt | 730.57K |
| 57 | 上导向轮.SLDPRT | 101.68K |
| 58 | 上端连接杆（方管焊接）.SLDPRT | 102.13K |
| 59 | 下端支撑杆.SLDPRT | 145.05K |
| 60 | 下端支撑杆配合块-1.SLDPRT | 110.64K |
| 61 | 下端连接杆（方管焊接）.SLDPRT | 138.24K |
| 62 | 主动张紧中间辊轮1.SLDPRT | 67.33K |
| 63 | 举升固定机架.SLDPRT | 194.82K |
| 64 | 从动带轮.SLDPRT | 90.62K |
| 65 | 从动滚筒（孔2537）.SLDPRT | 122.36K |
| 66 | 从动轴（上）.SLDPRT | 102.70K |
| 67 | 侧边输送白菜收获机整机.SLDASM | 4.75M |
| 68 | 倾斜机架挡板右侧）.SLDPRT | 107.03K |
| 69 | 倾斜机架挡板（改）.SLDPRT | 104.60K |
| 70 | 倾斜立柱前10.9.SLDPRT | 106.48K |
| 71 | 倾斜立柱后10.9.SLDPRT | 111.49K |
| 72 | 倾斜输送带.SLDPRT | 135.86K |
| 73 | 倾斜输送机架（改）.SLDPRT | 527.80K |
| 74 | 倾斜输送联轴器.SLDPRT | 113.80K |
| 75 | 倾斜输送装置.SLDASM | 2.18M |
| 76 | 倾斜输送马达支架.SLDPRT | 115.86K |
| 77 | 六方轴套筒齿轮）.SLDPRT | 123.94K |
| 78 | 六方轴轴套.SLDPRT | 108.06K |
| 79 | 刀片.SLDPRT | 93.49K |
| 80 | 刀盘改轴加长）.SLDPRT | 181.96K |
| 81 | 切刀变速箱承重架改1）.SLDPRT | 203.15K |
| 82 | 切刀套.SLDPRT | 161.32K |
| 83 | 切刀套（上）.SLDPRT | 162.73K |
| 84 | 切刀轴.SLDPRT | 96.96K |
| 85 | 切根变速箱输入六方轴.SLDPRT | 79.28K |
| 86 | 切根总装（改1）.SLDASM | 261.57K |
| 87 | 切根总装（改2）.SLDASM | 359.71K |
| 88 | 切根机构板.SLDPRT | 141.78K |
| 89 | 割台设计总装.SLDASM | 1.68M |
| 90 | 割台设计总装改1）.SLDASM | 6.05M |
| 91 | 发动机垫台.SLDPRT | 302.77K |
| 92 | 右侧架.SLDPRT | 421.85K |
| 93 | 圆柱锁圆形.止口高度40.一字形锁芯[DLCEY-A].step | 111.67K |
| 94 | 地轮.SLDASM | 1.96M |
| 95 | 地轮固定板.SLDPRT | 122.28K |
| 96 | 地轮架.SLDPRT | 161.07K |
| 97 | 地轮轴.SLDPRT | 109.05K |
| 98 | 夹持主动张紧套筒1.SLDPRT | 68.84K |
| 99 | 夹持传动联轴器.SLDPRT | 110.90K |
| 100 | 夹持伸缩机架配合弹簧.SLDPRT | 434.95K |
| 101 | 夹持带轮.SLDPRT | 111.81K |
| 102 | 夹持带轮支架（直）.SLDPRT | 154.46K |
| 103 | 夹持输送改）1.SLDASM | 3.61M |
| 104 | 套筒.SLDPRT | 65.38K |
| 105 | 套筒张紧垫片.SLDPRT | 80.88K |
| 106 | 履带.SLDPRT | 199.78K |
| 107 | 左侧机架.SLDPRT | 445.25K |
| 108 | 底板改1）.SLDPRT | 253.51K |
| 109 | 底盘架子改）.SLDPRT | 429.72K |
| 110 | 张紧器（改）.SLDPRT | 142.99K |
| 111 | 张紧带挡环（从动轴）.SLDPRT | 122.02K |
| 112 | 张紧支架.SLDPRT | 133.39K |
| 113 | 张紧机构弹簧吊耳.SLDPRT | 78.64K |
| 114 | 张紧机构弹簧板.SLDPRT | 70.70K |
| 115 | 张紧机架改）.SLDPRT | 379.40K |
| 116 | 张紧轮上.SLDPRT | 91.26K |
| 117 | 张紧轮下.SLDPRT | 92.29K |
| 118 | 弹簧直径14.SLDPRT | 1.45M |
| 119 | 控制柜外壳.SLDPRT | 88.48K |
| 120 | 控制柜门.SLDPRT | 77.42K |
| 121 | 摆线马达BMR-100四孔.SLDPRT | 140.80K |
| 122 | 操纵台垫板.SLDPRT | 99.54K |
| 123 | 收集框.SLDPRT | 237.29K |
| 124 | 斜输送带支架（大）.SLDPRT | 97.88K |
| 125 | 斜输送带支架（小）.SLDPRT | 111.10K |
| 126 | 方钢焊件1.SLDPRT | 104.41K |
| 127 | 旋钮底部.SLDPRT | 89.40K |
| 128 | 机架.SLDASM | 248.46K |
| 129 | 机架连接板.SLDPRT | 176.76K |
| 130 | 杆1.SLDPRT | 148.67K |
| 131 | 柴油支架.SLDPRT | 90.01K |
| 132 | 柴油箱.SLDPRT | 115.08K |
| 133 | 椅子.SLDASM | 100.50K |
| 134 | 椅子坐垫.SLDPRT | 88.47K |
| 135 | 椅子方管架子1.SLDPRT | 140.92K |
| 136 | 椅子架子.SLDPRT | 101.03K |
| 137 | 椅子连接.SLDPRT | 70.85K |
| 138 | 油缸上端轴.SLDPRT | 83.70K |
| 139 | 油缸下端连接轴.SLDPRT | 81.05K |
| 140 | 油缸（外）.SLDPRT | 79.06K |
| 141 | 泵连轴器.SLDPRT | 91.08K |
| 142 | 活动配合液压支架块.SLDPRT | 88.03K |
| 143 | 流量旋钮.SLDPRT | 73.67K |
| 144 | 液压夹持支架方钢.SLDPRT | 118.34K |
| 145 | 液压支架角钢30x30x4xL893.SLDPRT | 64.88K |
| 146 | 液压油箱.SLDPRT | 74.47K |
| 147 | 液压马达支架（切刀）.SLDPRT | 135.39K |
| 148 | 液压马达支架（夹持）.SLDPRT | 178.88K |
| 149 | 焊件板2右侧）.SLDPRT | 72.63K |
| 150 | 电路控制柜.SLDASM | 158.32K |
| 151 | 电路操纵台.SLDPRT | 72.07K |
| 152 | 皮带.SLDPRT | 99.01K |
| 153 | 移动平台1.SLDASM | 736.32K |
| 154 | 红旋钮架.SLDPRT | 76.12K |
| 155 | 红色旋钮.SLDASM | 81.92K |
| 156 | 红色锁死旋钮.SLDASM | 130.65K |
| 157 | 绿旋钮架.SLDPRT | 77.12K |
| 158 | 绿色旋钮.SLDASM | 82.43K |
| 159 | 角度调节板（下）.SLDPRT | 160.41K |
| 160 | 角度连接架.SLDPRT | 107.98K |
| 161 | 跨两行输送白菜收获机整机.SLDASM | 10.54M |
| 162 | 轮子.SLDPRT | 170.37K |
| 163 | 连接件垫板.SLDPRT | 78.90K |
| 164 | 连接机架.SLDPRT | 127.92K |
| 165 | 配合张紧阻挡板.SLDPRT | 87.93K |
| 166 | 锁死旋钮塞子.SLDPRT | 126.00K |
| 167 | 镜向张紧器.SLDPRT | 110.83K |
| 168 | 镜向张紧机架.SLDPRT | 293.70K |
| 169 | 防护架.SLDPRT | 79.71K |
| 170 | 防护架板.SLDPRT | 68.90K |
| 171 | 靠背.SLDPRT | 68.97K |
| 172 | 马达支架加固件2.SLDPRT | 115.23K |
| 173 | 马达支架加固角板1.SLDPRT | 80.68K |
| 174 | 驱动滚筒.SLDPRT | 124.84K |
| 175 | 驱动轮.SLDPRT | 121.19K |
| 176 | 驾驶仓.SLDPRT | 176.02K |
| 177 | 黑旋钮架.SLDPRT | 73.96K |
| 178 | 黑色旋钮.SLDASM | 82.96K |
| 179 | 齿1圆锥齿轮17×41.SLDPRT | 656.23K |
| 180 | 齿2圆锥齿轮17×4.SLDPRT | 619.98K |
