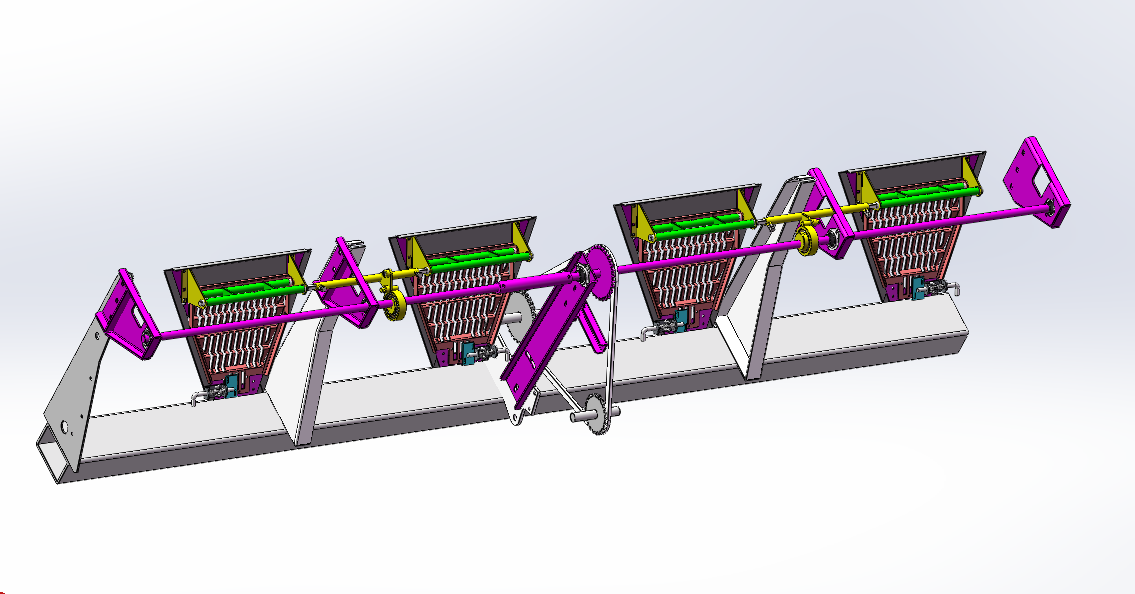

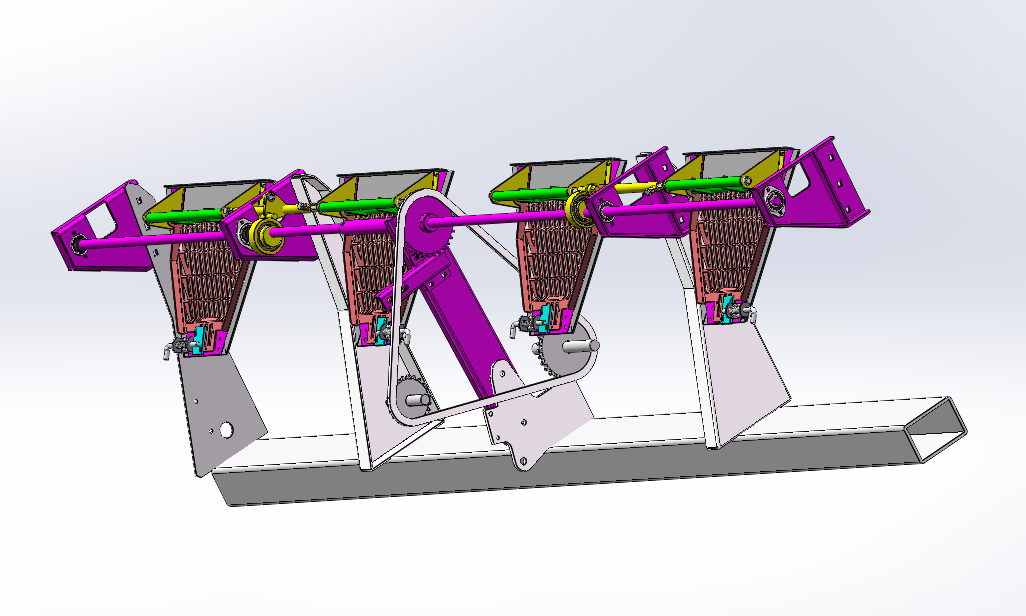

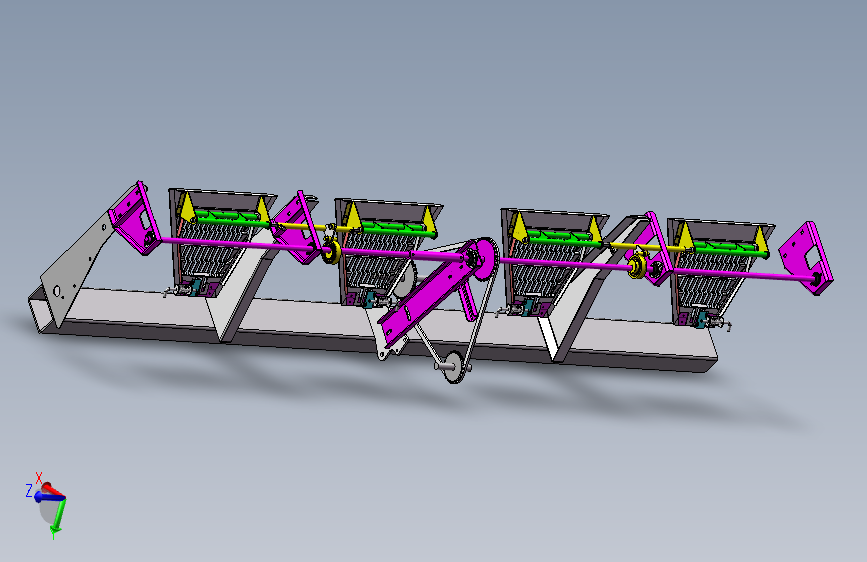

本装置用于 格立莫GL410型 四行马铃薯种植机 或国产同款相似机械的改进。将马铃薯排种装置种筒后面卸料装置拆除，焊接安装板并对称安装推种器，左右各2件 对称安装支撑支架 传动轴 链轮 偏心传动连杆轴承 等部件。推送土豆种块稳定流动 ，提高了下种质量。sw2023版本 含有工程图step文件

GL410推种总装 马铃薯种植机改进
首页>图纸库>机械设备>农业机械2024-01-30报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
48

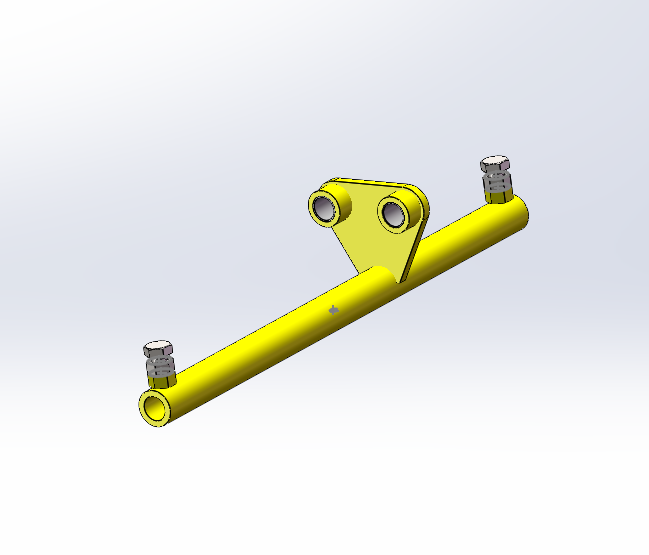

图纸预览图

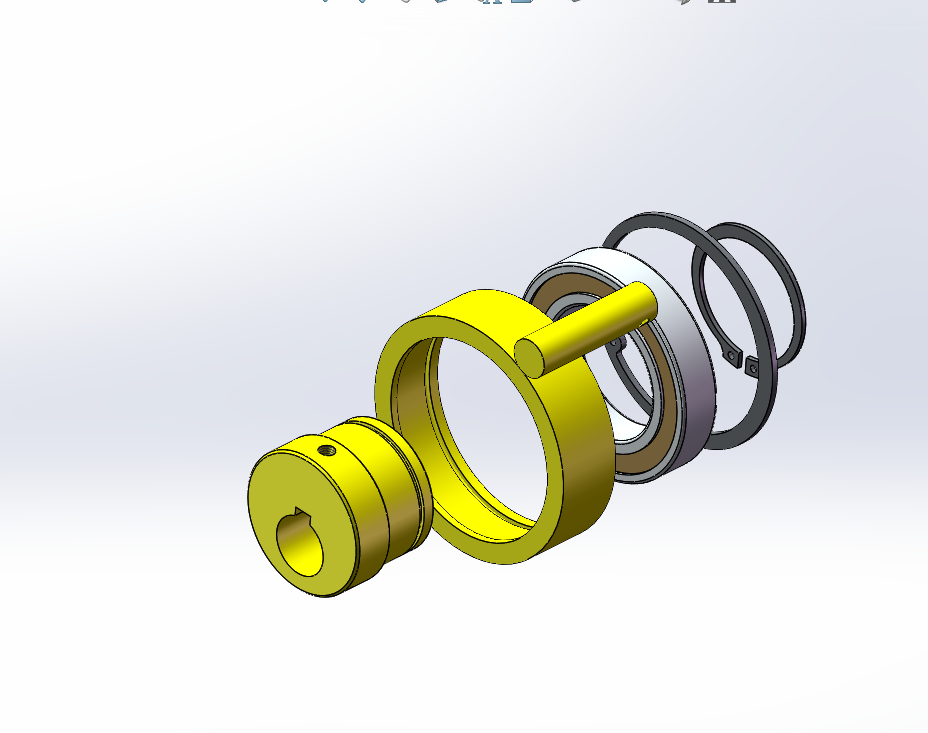

图纸预览图

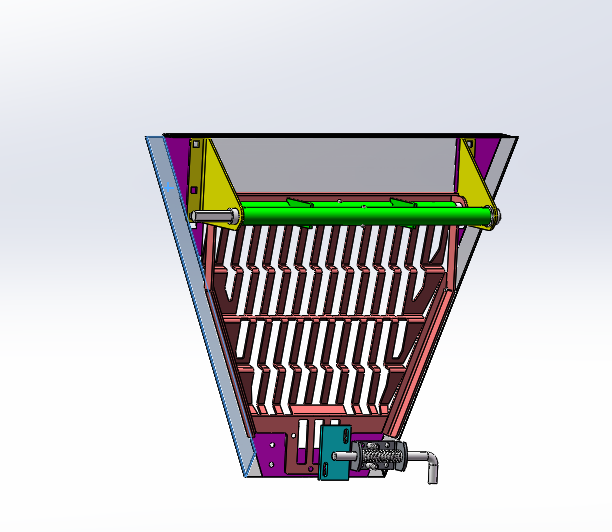

图纸预览图

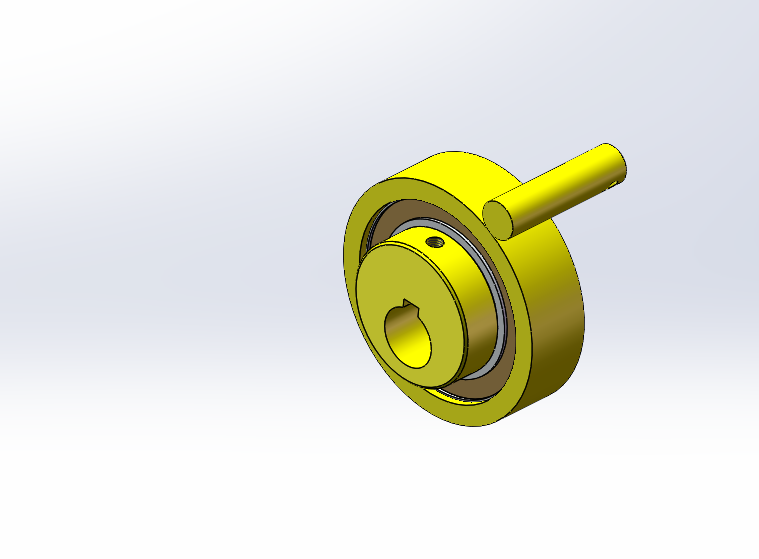

图纸预览图

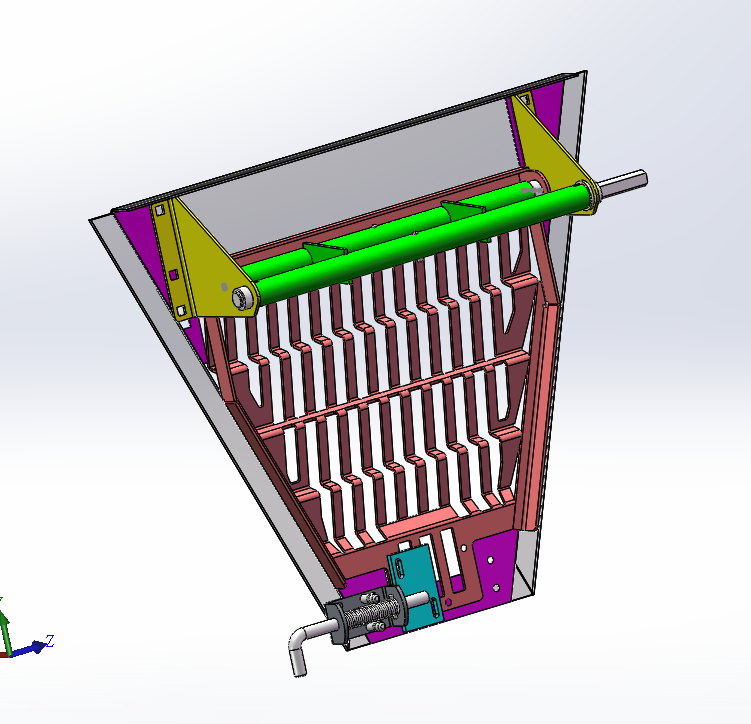

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
本装置用于 格立莫GL410型 四行马铃薯种植机 或国产同款相似机械的改进。将马铃薯排种装置种筒后面卸料装置拆除，焊接安装板并对称安装推种器，左右各2件 对称安装支撑支架 传动轴 链轮 偏心传动连杆轴承 等部件。推送土豆种块稳定流动 ，提高了下种质量。sw2023版本 含有工程图step文件
下载需要280金币
立即下载 收藏
图纸信息
图纸ID ：453231
文件大小：35.35M
所需金币：280
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt,slddrw,sldasm,step
软件版本：SOLIDWORKS
作者
桂待
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 GB893．1-86孔用弹性挡圈A型90.SLDPRT92.83K
2软件图标3 GB894．2-86轴用弹性挡圈B型55.SLDPRT92.06K
3软件图标3 GB╱T3882-2017[带偏心套外球面球轴承[UE]UE205].SLDPRT804.72K
4软件图标3 GB／T276-94深沟球轴承6011-2RS.SLDPRT802.79K
5软件图标3 GB／T5783-2000六角头螺栓全螺纹M10×25.SLDPRT187.99K
6软件图标3 GB／T6170-20001型六角螺母A级和B级M10.SLDPRT158.85K
7软件图标3 GB／T7809-1995冲压菱形座PFL205.SLDPRT107.32K
8软件图标3 GB／T879．1-2000弹性圆柱销直槽重型4×24.SLDPRT91.45K
9软件图标3 GB／T879．1-2000弹性圆柱销直槽重型5×30.SLDPRT93.59K
10软件图标5 GL410传动中间轴承座板.SLDDRW134.03K
11软件图标3 GL410传动中间轴承座板.SLDPRT283.43K
12软件图标5 GL410侧支撑轴承座板L.SLDDRW116.72K
13软件图标3 GL410侧支撑轴承座板L.SLDPRT211.28K
14软件图标5 GL410侧支撑轴承座板R.SLDDRW118.45K
15软件图标3 GL410侧支撑轴承座板R.SLDPRT231.54K
16软件图标4 GL410侧支撑轴承座焊接L.SLDASM81.89K
17软件图标5 GL410侧支撑轴承座焊接L.SLDDRW131.61K
18软件图标4 GL410侧支撑轴承座焊接R.SLDASM93.92K
19软件图标5 GL410侧支撑轴承座焊接R.SLDDRW132.67K
20软件图标5 GL410侧支撑轴承座筋板.SLDDRW97.94K
21软件图标3 GL410侧支撑轴承座筋板.SLDPRT100.00K
22软件图标5 GL410侧支撑轴承座筋板2.SLDDRW98.04K
23软件图标3 GL410侧支撑轴承座筋板2.SLDPRT109.64K
24软件图标5 GL410张紧轮架.SLDDRW125.65K
25软件图标3 GL410张紧轮架.SLDPRT207.23K
26软件图标4 GL410推种器主推板焊接.SLDASM595.83K
27软件图标5 GL410推种器主推板焊接.SLDDRW171.93K
28软件图标5 GL410推种器主板.SLDDRW218.54K
29软件图标3 GL410推种器主板.SLDPRT2.60M
30软件图标4 GL410推种器传动连接.SLDASM166.43K
31软件图标5 GL410推种器传动连接.SLDDRW130.73K
32软件图标5 GL410推种器侧板L.SLDDRW124.58K
33软件图标3 GL410推种器侧板L.SLDPRT213.60K
34软件图标5 GL410推种器侧板R.SLDDRW114.93K
35软件图标3 GL410推种器侧板R.SLDPRT165.07K
36软件图标4 GL410推种器组装L.SLDASM1.45M
37软件图标4 GL410推种器组装R.SLDASM159.78K
38软件图标5 GL410推种器连接管1.SLDDRW111.42K
39软件图标3 GL410推种器连接管1.SLDPRT93.86K
40软件图标4 GL410推种器连接管焊接.SLDASM124.13K
41软件图标5 GL410推种器连接管焊接.SLDDRW163.12K
42软件图标4 GL410推种总装.SLDASM8.60M
43软件图标9 GL410推种总装.STEP12.49M
44软件图标5 GL410推种装置搅动传动轴连接管.SLDDRW145.13K
45软件图标3 GL410推种装置搅动传动轴连接管.SLDPRT113.03K
46软件图标5 GL410推种装置搅动偏心传动轴1.SLDDRW152.37K
47软件图标3 GL410推种装置搅动偏心传动轴1.SLDPRT98.90K
48软件图标5 GL410推种装置搅动偏心传动轴2.SLDDRW149.62K
49软件图标3 GL410推种装置搅动偏心传动轴2.SLDPRT93.35K
50软件图标3 GL410种箱侧板A.SLDPRT92.93K
51软件图标5 GL410轴承安装口加固板.SLDDRW114.41K
52软件图标3 GL410轴承安装口加固板.SLDPRT143.51K
53软件图标5 JZF16-20无油衬套聚缩醛树脂型肩型.SLDDRW108.55K
54软件图标3 JZF16-20无油衬套聚缩醛树脂型肩型.SLDPRT94.35K
55软件图标4 UEPFL205-带座轴承.SLDASM610.78K
56软件图标3 下种过桥链轮12A-30.SLDPRT554.44K
57软件图标3 主梁方管.SLDPRT82.78K
58软件图标3 主梁方管附件.SLDPRT90.13K
59软件图标5 地轮主动传动链轮12A-22.SLDDRW227.57K
60软件图标3 地轮主动传动链轮12A-22.SLDPRT480.96K
61软件图标5 推种器主推板焊接.SLDDRW165.06K
62软件图标5 推种器安装种筒改装焊接板.SLDDRW108.08K
63软件图标3 推种器安装种筒改装焊接板.SLDPRT119.13K
64软件图标5 推种器安装种筒改装焊接板3.SLDDRW113.26K
65软件图标3 推种器安装种筒改装焊接板3.SLDPRT110.91K
66软件图标5 推种器底部I限位插销.SLDDRW106.78K
67软件图标3 推种器底部I限位插销.SLDPRT100.44K
68软件图标5 推种器底部I限位插销弹簧.SLDDRW124.84K
69软件图标3 推种器底部I限位插销弹簧.SLDPRT1.21M
70软件图标4 推种器底部I限位插销支架.SLDASM123.17K
71软件图标5 推种器底部I限位插销支架.SLDDRW142.78K
72软件图标5 推种器底部I限位插销支架板.SLDDRW130.76K
73软件图标3 推种器底部I限位插销支架板.SLDPRT198.52K
74软件图标4 推种器底部I限位插销组件L.SLDASM122.42K
75软件图标5 推种器底部I限位插销组件L.SLDDRW143.51K
76软件图标4 推种器底部I限位插销组件R.SLDASM121.55K
77软件图标5 推种器底部I限位插销组件R.SLDDRW139.62K
78软件图标5 推种器底部I限位支架立销.SLDDRW106.64K
79软件图标3 推种器底部I限位支架立销.SLDPRT140.86K
80软件图标5 推种器摆动支架套.SLDDRW116.66K
81软件图标3 推种器摆动支架套.SLDPRT103.83K
82软件图标5 推种器摆动支架板.SLDDRW110.50K
83软件图标3 推种器摆动支架板.SLDPRT115.94K
84软件图标5 推种器辅助滑动板.SLDDRW105.05K
85软件图标3 推种器辅助滑动板.SLDPRT90.78K
86软件图标5 推种器连杆套管1.SLDDRW130.22K
87软件图标3 推种器连杆套管1.SLDPRT102.05K
88软件图标5 推种器连杆套管2.SLDDRW123.22K
89软件图标3 推种器连杆套管2.SLDPRT90.17K
90软件图标5 推种器连杆套管连接板.SLDDRW102.35K
91软件图标3 推种器连杆套管连接板.SLDPRT81.03K
92软件图标5 推种器连杆安装板L.SLDDRW120.47K
93软件图标3 推种器连杆安装板L.SLDPRT162.61K
94软件图标5 推种器连杆安装板R.SLDDRW123.22K
95软件图标3 推种器连杆安装板R.SLDPRT147.31K
96软件图标5 推种器连杆尼龙端套.SLDDRW110.97K
97软件图标3 推种器连杆尼龙端套.SLDPRT100.75K
98软件图标4 推种器连杆焊接.SLDASM118.24K
99软件图标5 推种器连杆焊接.SLDDRW134.41K
100软件图标5 推种器连杆轴1.SLDDRW103.85K
101软件图标3 推种器连杆轴1.SLDPRT83.02K
102软件图标5 推种器连杆轴2.SLDDRW133.90K
103软件图标3 推种器连杆轴2.SLDPRT91.52K
104软件图标5 推种装置传动链轮12A-30.SLDDRW271.94K
105软件图标3 推种装置传动链轮12A-30.SLDPRT613.38K
106软件图标4 推种装置偏心传动组件.SLDASM684.69K
107软件图标5 推种装置偏心传动组件.SLDDRW141.64K
108软件图标4 推种装置偏心轴承室焊接.SLDASM104.00K
109软件图标5 推种装置偏心轴承室焊接.SLDDRW153.22K
110软件图标5 推种装置搅动偏心套.SLDDRW151.89K
111软件图标3 推种装置搅动偏心套.SLDPRT154.30K
112软件图标5 推种装置搅动偏心轴承室.SLDDRW130.08K
113软件图标3 推种装置搅动偏心轴承室.SLDPRT109.91K
114软件图标5 推种装置搅动偏心连接轴.SLDDRW101.01K
115软件图标3 推种装置搅动偏心连接轴.SLDPRT100.67K
116软件图标3 种筒后板.SLDPRT109.21K
117软件图标4 种筒后板改装焊接.SLDASM87.87K
118软件图标3 种箱侧支撑.SLDPRT172.01K
119软件图标3 镜向种箱侧支撑.SLDPRT151.14K
