15吨立式变位机，适用于回转工作的焊接变位或者安装变位，该变位机可匀速垂直升降，变位头可回转运动，在变位机上辅助设计焊接工装或者安装工装，即可实现与焊接机器人联动的焊接变位机或者人工控住变位机的回转方便工人作业，变位机可运行15吨重的工件的低速变位，结构详细，已得到实际应用，根据具体工况修改部分结构，即可生产，供广大工机械程师学习、参考、借鉴！

15t立式变位机
首页>图纸库>机械设备>非标设备2024-05-03报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
15

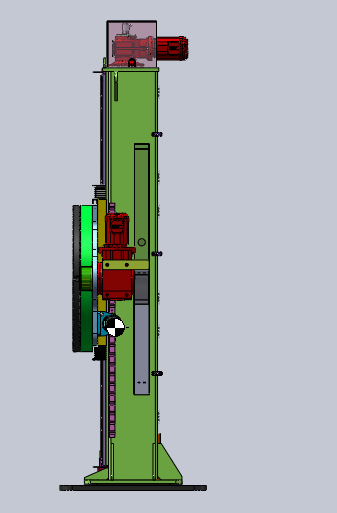

图纸预览图

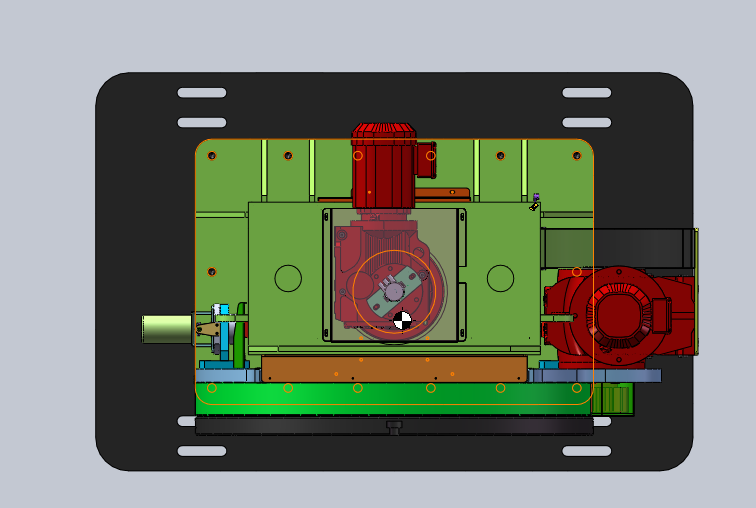

图纸预览图

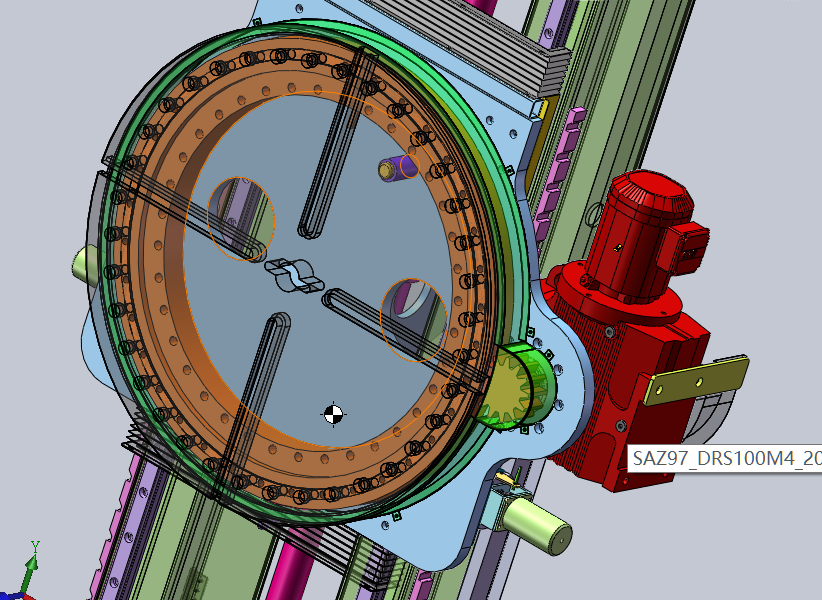

图纸预览图

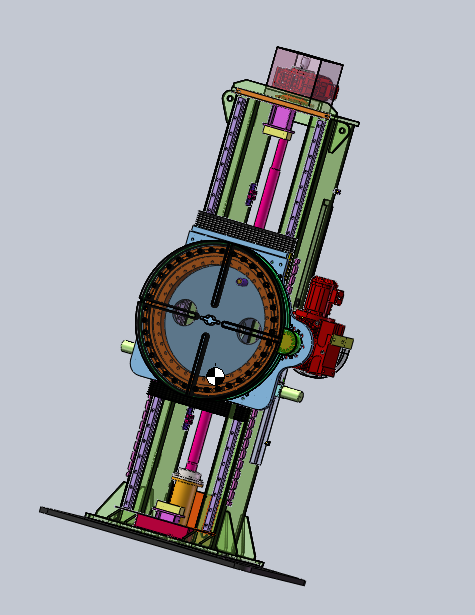

图纸预览图

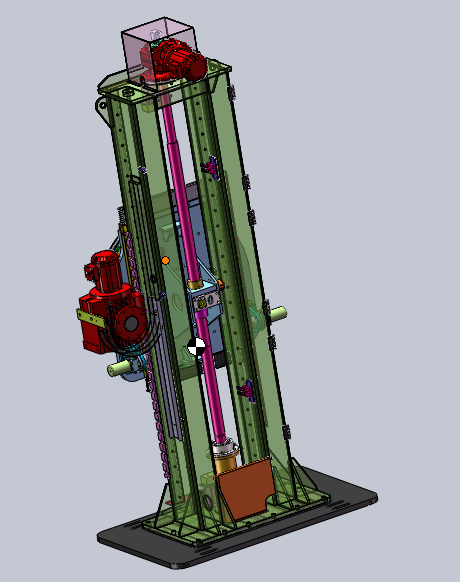

图纸预览图
图纸预览图
图纸描述
15吨立式变位机，适用于回转工作的焊接变位或者安装变位，该变位机可匀速垂直升降，变位头可回转运动，在变位机上辅助设计焊接工装或者安装工装，即可实现与焊接机器人联动的焊接变位机或者人工控住变位机的回转方便工人作业，变位机可运行15吨重的工件的低速变位，结构详细，已得到实际应用，根据具体工况修改部分结构，即可生产，供广大工机械程师学习、参考、借鉴！
下载需要220金币
立即下载 收藏
图纸信息
图纸ID ：452985
文件大小：27M
所需金币：220
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldasm,sldprt
软件版本：SOLIDWORKS 2012
作者
阎萍代
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标4 15t变位机组装.SLDASM3.76M
2软件图标4 15t变位机组装尾架.SLDASM3.36M
3软件图标4 15t焊接变位机.SLDASM4.01M
4软件图标3 15t立柱.SLDPRT823.91K
5软件图标3 80丝杆2.SLDPRT117.86K
6软件图标3 BF编码器.SLDPRT182.34K
7软件图标4 HGH55HA.SLDASM303.95K
8软件图标3 HGH55HA导轨.SLDPRT158.84K
9软件图标4 HGH55HA滑块.SLDASM324.85K
10软件图标3 JB／T6144．2-1992圆柱管螺纹锥接头6.SLDPRT186.42K
11软件图标3 JB／T7940．1-1995直通式压注油杯8.SLDPRT126.44K
12软件图标3 KAF77升降减速器.SLDPRT2.21M
13软件图标3 RGH55HA_BLOCK.sldprt125.85K
14软件图标3 RGR55_RAIL修改.sldprt253.34K
15软件图标3 SAZ97翻转减速器.SLDPRT1.37M
16软件图标3 上球垫.sldprt94.71K
17软件图标3 上防尘罩.SLDPRT199.15K
18软件图标3 下球垫.sldprt84.28K
19软件图标3 丝杆上部轴承座2.SLDPRT151.17K
20软件图标3 丝杆底部轴承座2.SLDPRT128.64K
21软件图标3 丝杆支撑底座.SLDPRT177.43K
22软件图标3 优力胶缓冲块.SLDPRT75.95K
23软件图标3 刻度尺.SLDPRT49.65K
24软件图标4 合页CL158-2生久品牌.SLDASM152.08K
25软件图标3 合页片A.SLDPRT201.14K
26软件图标3 合页片B.SLDPRT117.91K
27软件图标3 合页销.SLDPRT87.92K
28软件图标3 合页隔套.SLDPRT66.42K
29软件图标3 后下盖板.SLDPRT204.63K
30软件图标3 回转工作台.SLDPRT257.13K
31软件图标3 回转工作台修改.SLDPRT779.29K
32软件图标3 回转工作台修改从动端.SLDPRT676.01K
33软件图标3 回转支承.SLDPRT266.64K
34软件图标3 安全螺母.SLDPRT145.62K
35软件图标3 安全销.SLDPRT127.96K
36软件图标4 导电装置.sldasm28.83K
37软件图标3 导电触头.SLDPRT104.42K
38软件图标3 导轨侧防尘挡板.SLDPRT86.43K
39软件图标3 小齿轮罩.SLDPRT134.20K
40软件图标3 小齿轮轴.SLDPRT176.11K
41软件图标3 底板.SLDPRT239.17K
42软件图标3 感应板.SLDPRT125.67K
43软件图标3 感应板2.SLDPRT182.43K
44软件图标3 承重螺母.SLDPRT178.54K
45软件图标3 拖链1.SLDPRT66.51K
46软件图标3 拖链2从动端.SLDPRT60.98K
47软件图标3 拖链安装板.SLDPRT66.74K
48软件图标3 拖链安装板从动端.SLDPRT91.67K
49软件图标3 拖链槽.SLDPRT101.48K
50软件图标3 拖链槽1.SLDPRT103.74K
51软件图标3 指针.SLDPRT153.11K
52软件图标3 挡板.SLDPRT91.59K
53软件图标3 接近开关（M8谊科.SLDPRT112.29K
54软件图标3 插销安装座.SLDPRT118.64K
55软件图标3 搭扣.SLDPRT88.49K
56软件图标3 新后盖板.SLDPRT162.63K
57软件图标3 止回板.SLDPRT134.85K
58软件图标3 油嘴安装板.SLDPRT173.21K
59软件图标3 活动盖板.SLDPRT293.13K
60软件图标3 电磁铁.SLDPRT113.51K
61软件图标3 电磁铁安装座.SLDPRT117.01K
62软件图标3 电磁铁感应块.SLDPRT91.23K
63软件图标3 电磁铁感应铁安装板.SLDPRT69.49K
64软件图标3 磨损开关安装板.SLDPRT124.63K
65软件图标3 磨损开关感应板.SLDPRT116.89K
66软件图标3 缓冲座.SLDPRT150.00K
67软件图标3 编码器.SLDPRT104.70K
68软件图标3 编码器安装杆.SLDPRT111.01K
69软件图标3 编码器安装板.SLDPRT122.97K
70软件图标3 编码器支撑杆.SLDPRT77.89K
71软件图标3 编码器罩.SLDPRT162.21K
72软件图标3 行程开关.SLDPRT99.11K
73软件图标3 行程开关安装板.SLDPRT99.76K
74软件图标3 触头套筒1.SLDPRT144.06K
75软件图标3 轴套.SLDPRT193.54K
76软件图标4 轴套组装.SLDASM230.50K
77软件图标3 连接销轴.SLDPRT100.41K
78软件图标3 铜套.SLDPRT81.64K
79软件图标3 防尘罩上安装板.SLDPRT118.37K
80软件图标3 防尘罩下安装板.SLDPRT162.92K
81软件图标3 齿圈上罩.SLDPRT138.42K
82软件图标3 齿圈下罩.SLDPRT149.30K
83软件图标3 齿圈罩（从动端）.SLDPRT145.52K
84软件图标3 齿条.SLDPRT119.46K
