本项目供暖建筑面积为：16000M2（一～十一+1层），供暖负荷为1040KW，建筑平面热指标为q=65W/M 。热源由本楼地下室的热交换站提供的供回水温度为80～60°C的热水。各单元采用分户计量方式，户内管道均采用双管并联系统。卧室、客厅、卫生间推荐选用铜铝复合系列散热器
某公寓采暖施工图

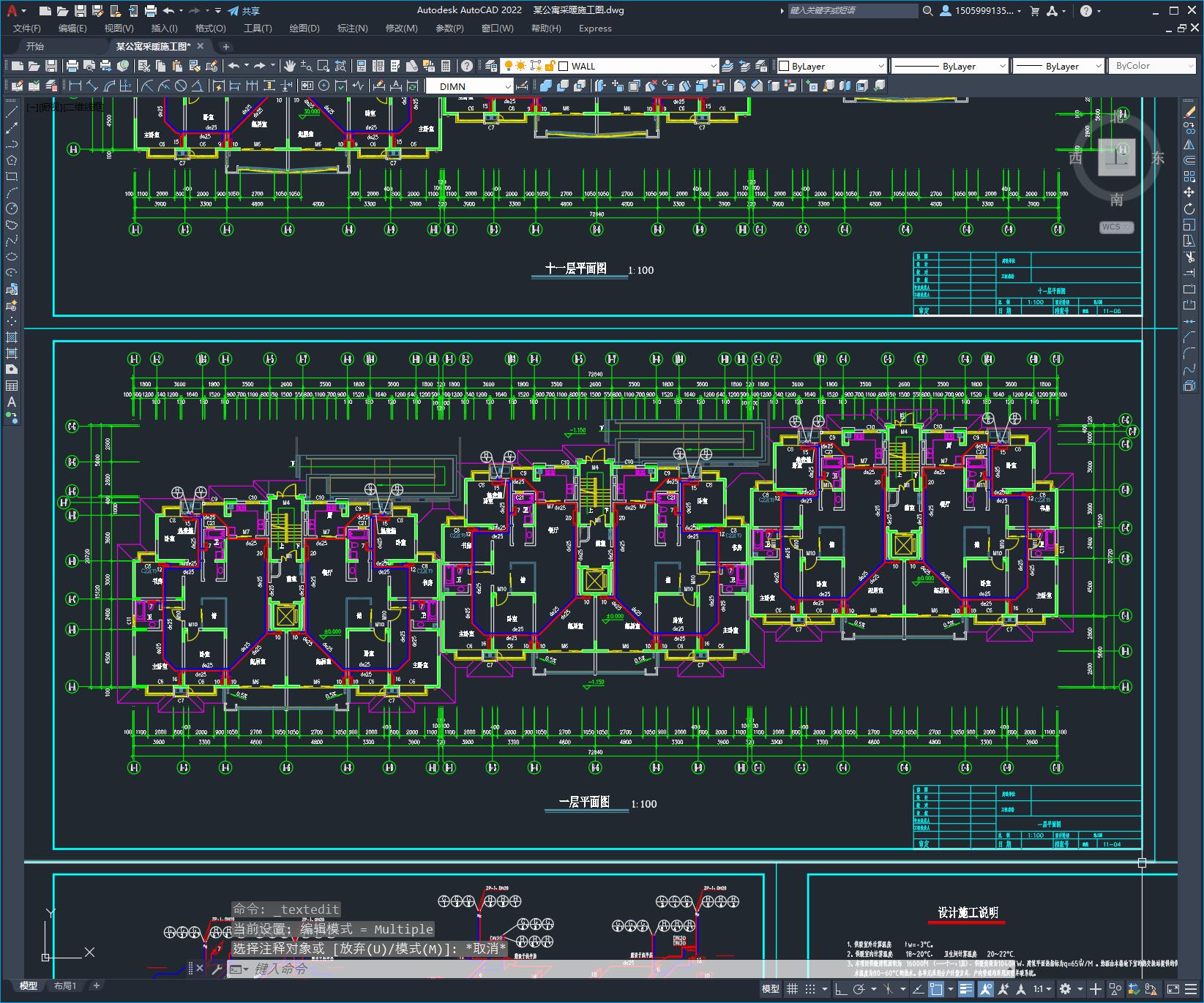

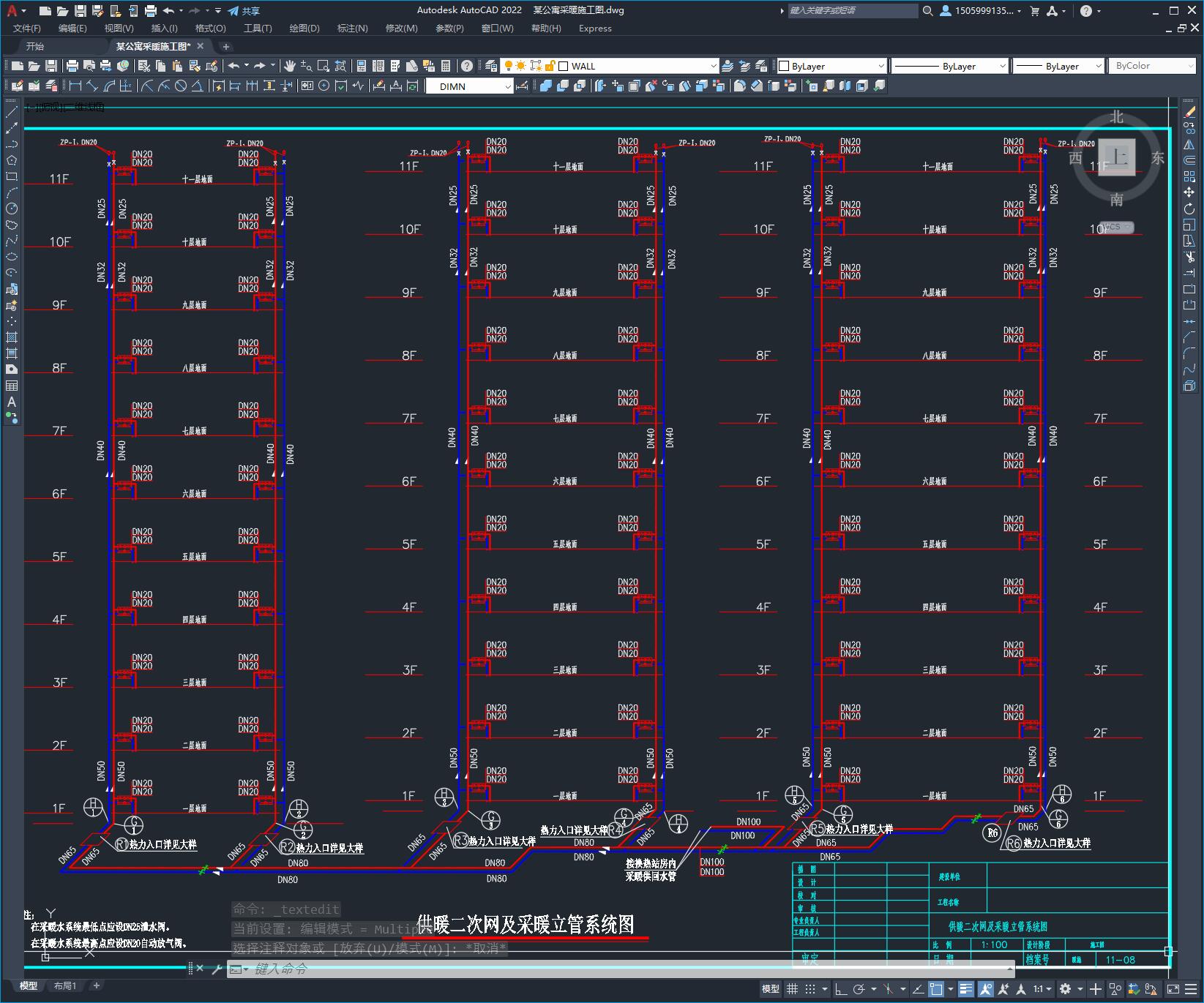

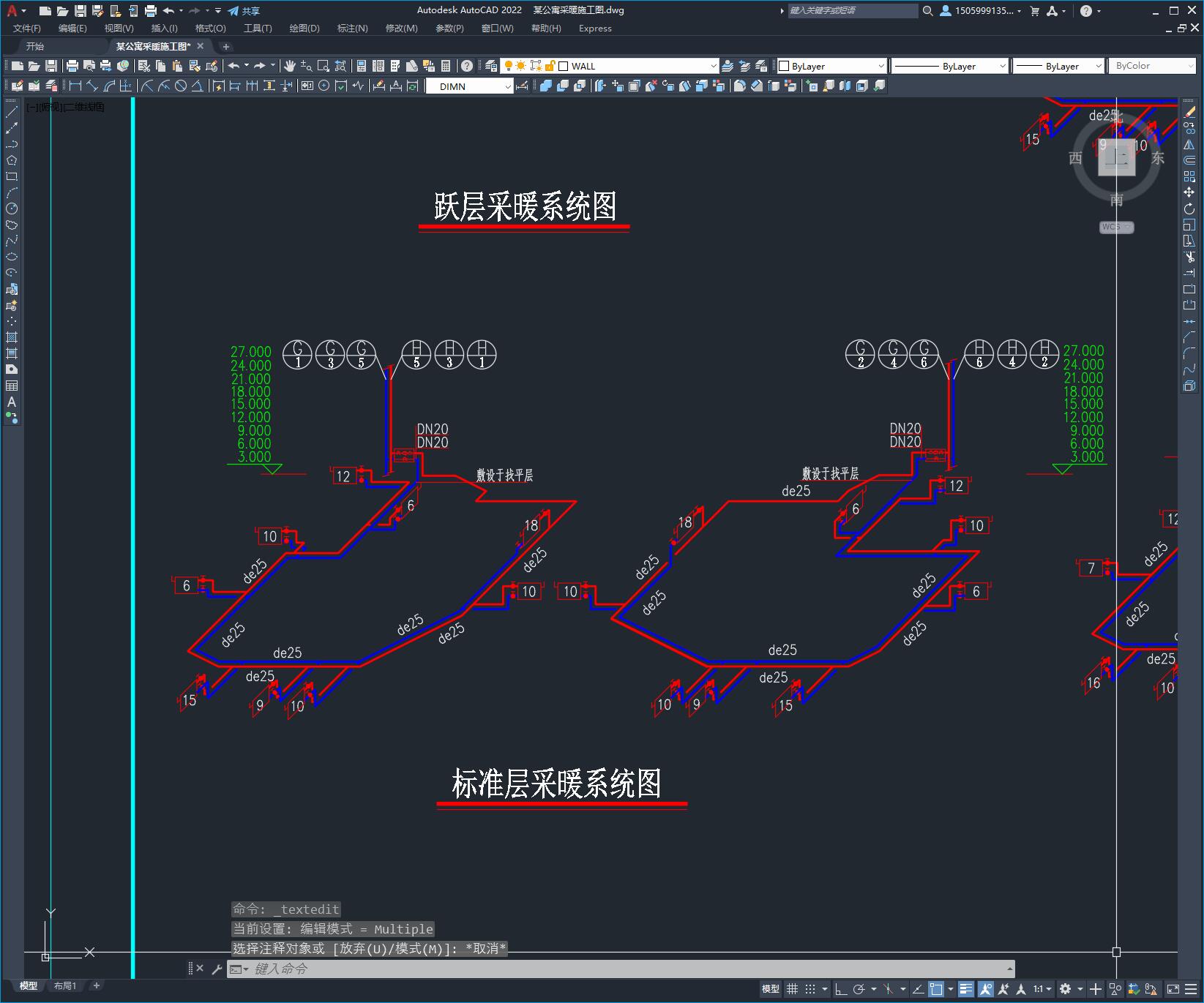

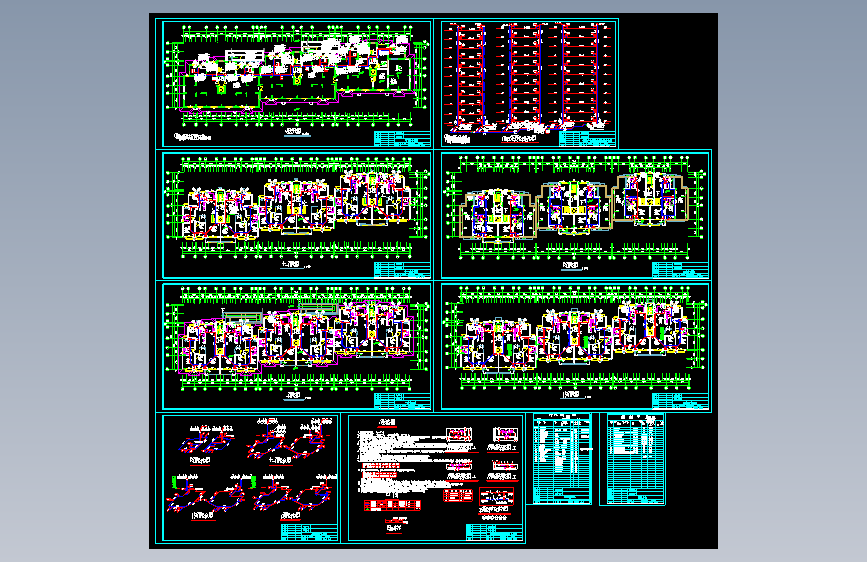

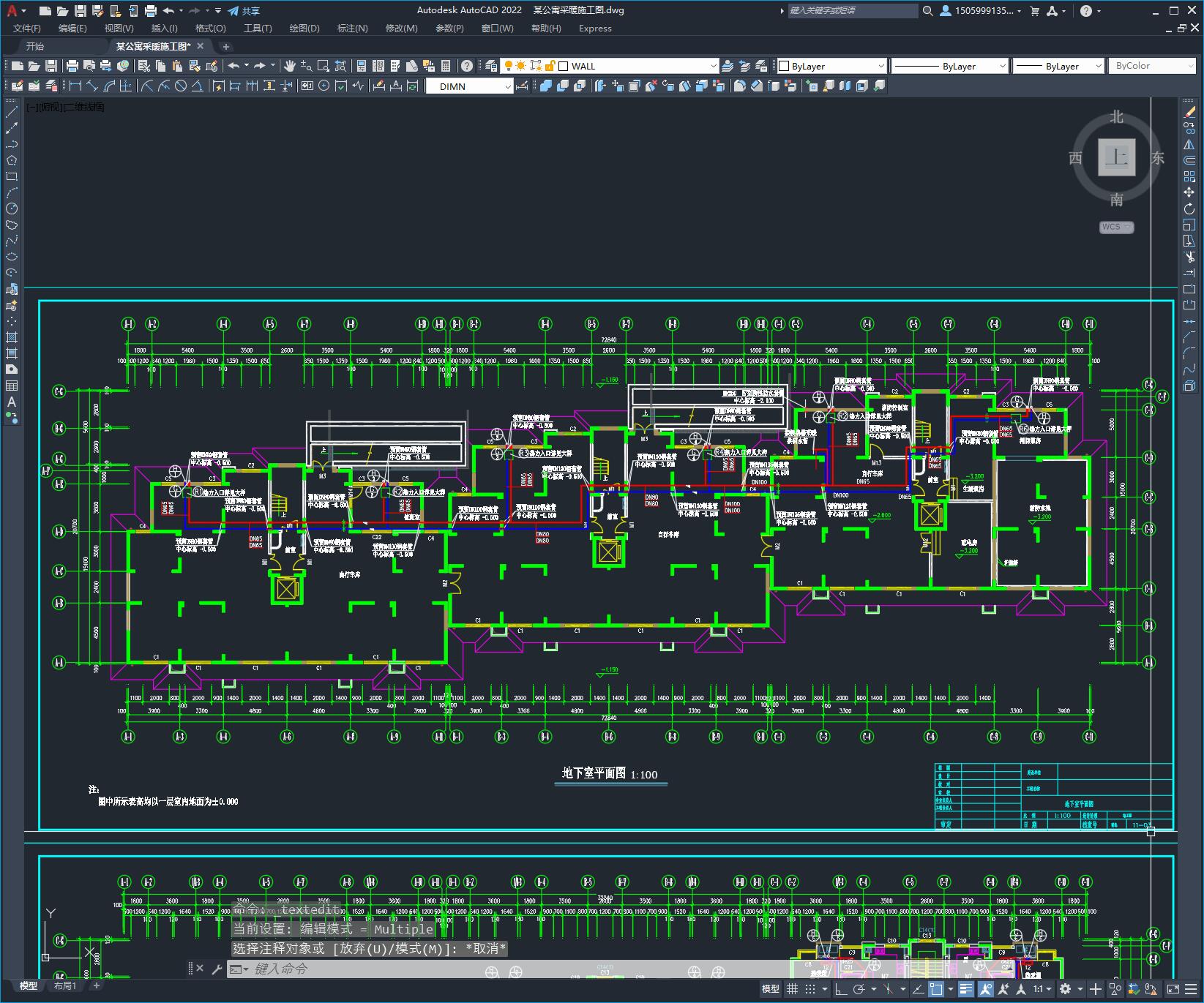

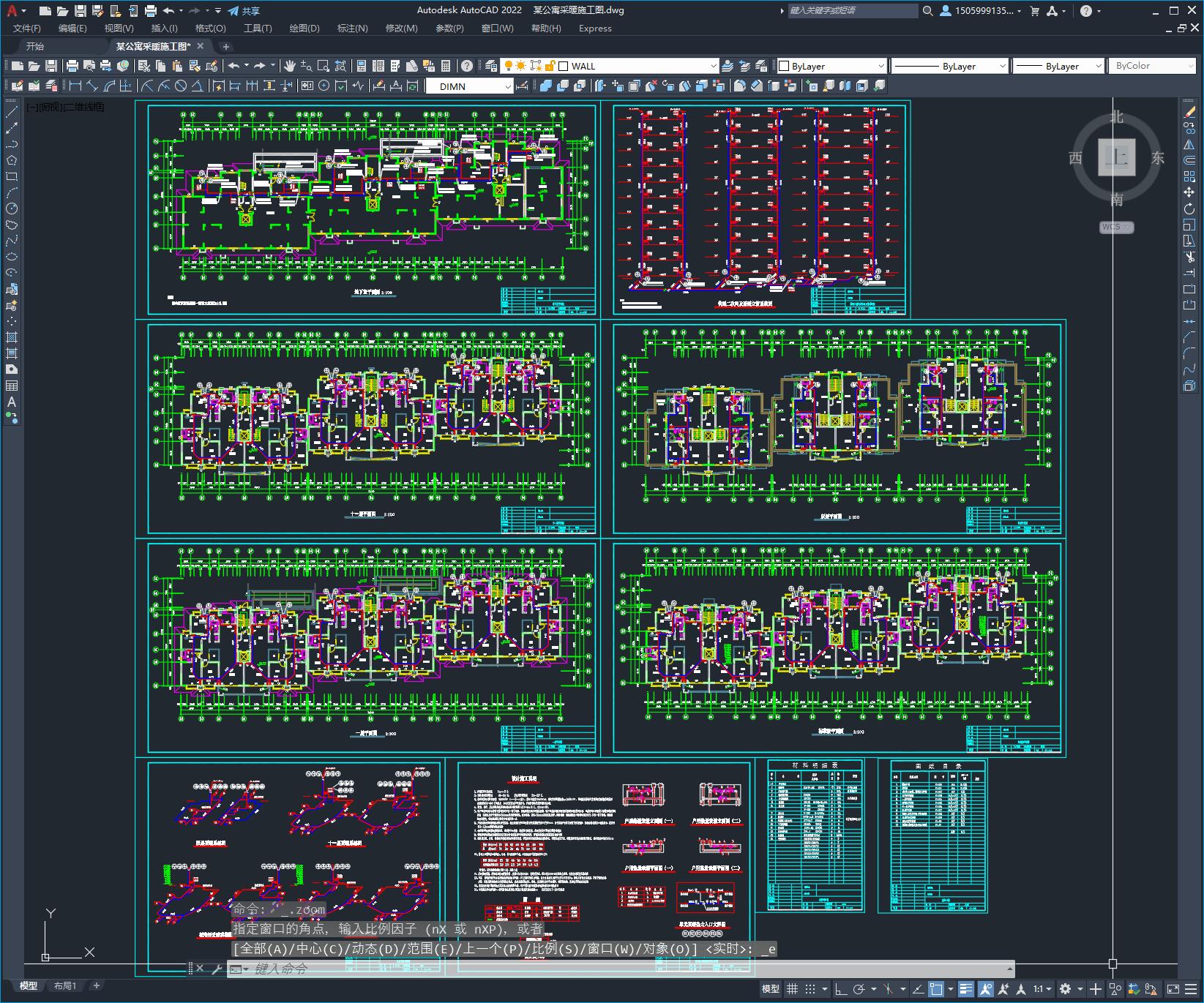

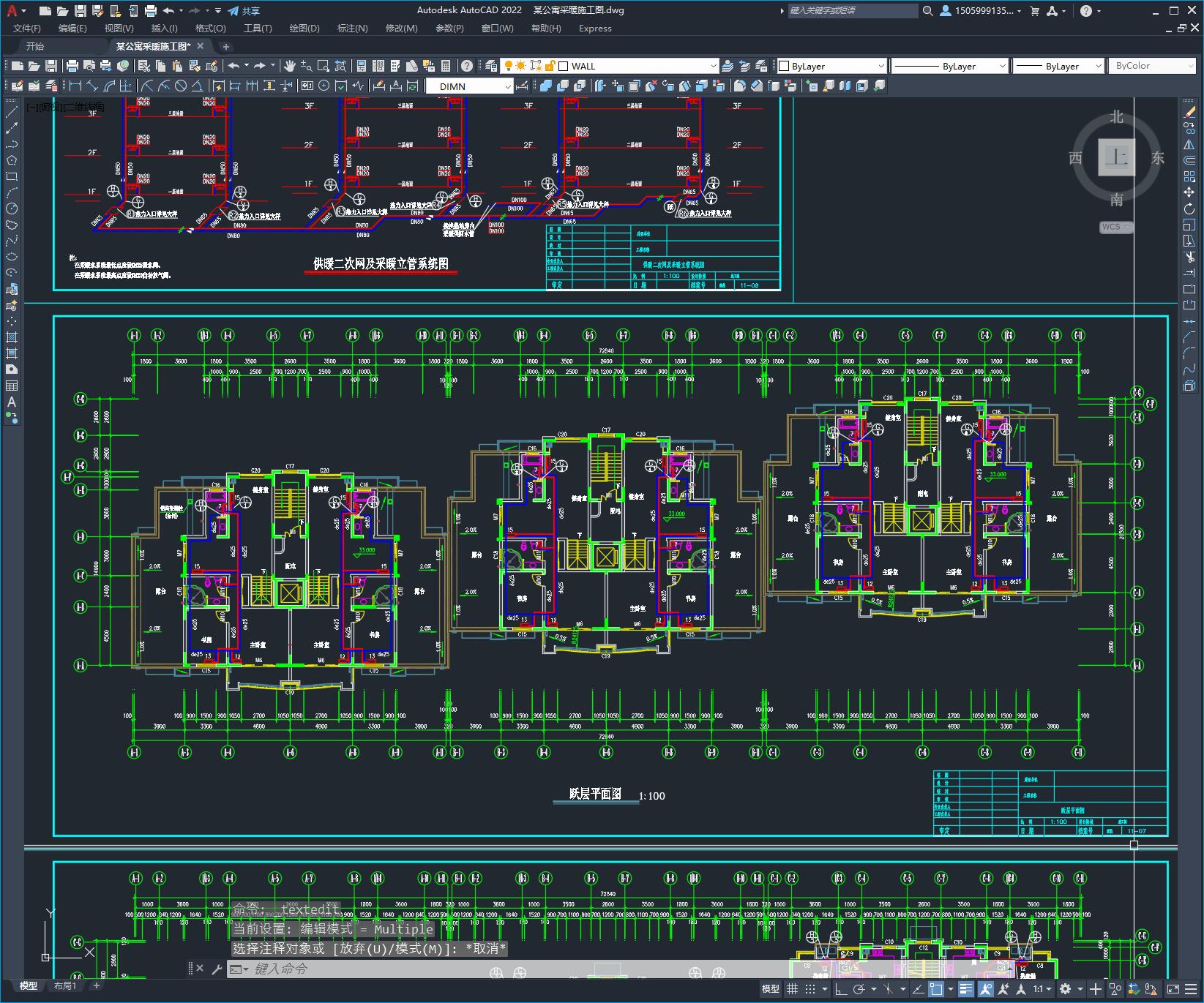

图纸描述
本项目供暖建筑面积为：16000M2（一～十一+1层），供暖负荷为1040KW，建筑平面热指标为q=65W/M 。热源由本楼地下室的热交换站提供的供回水温度为80～60°C的热水。各单元采用分户计量方式，户内管道均采用双管并联系统。卧室、客厅、卫生间推荐选用铜铝复合系列散热器
下载需要70金币
立即下载 收藏
图纸信息
作者
谯涵惭
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某公寓采暖施工图.dwg | 1.43M |
