大厦工程为高层写字楼，总建筑面积：28890平方米。地下三层，地上十三层。本工程地下三层为六级人防工程，兼平时停车场。地下二层为停车场，地下一层为设备用房，一层主要为门厅及部分营业用房，标准层均为大空间写字间。本工程采用离心式制冷机组 19XL450两台，30HR-161一台，冷冻水供回水温度为 7/12°C，设置于地下一层设备机房，分别供给各层的空调机组、新风机组及风机盘管；

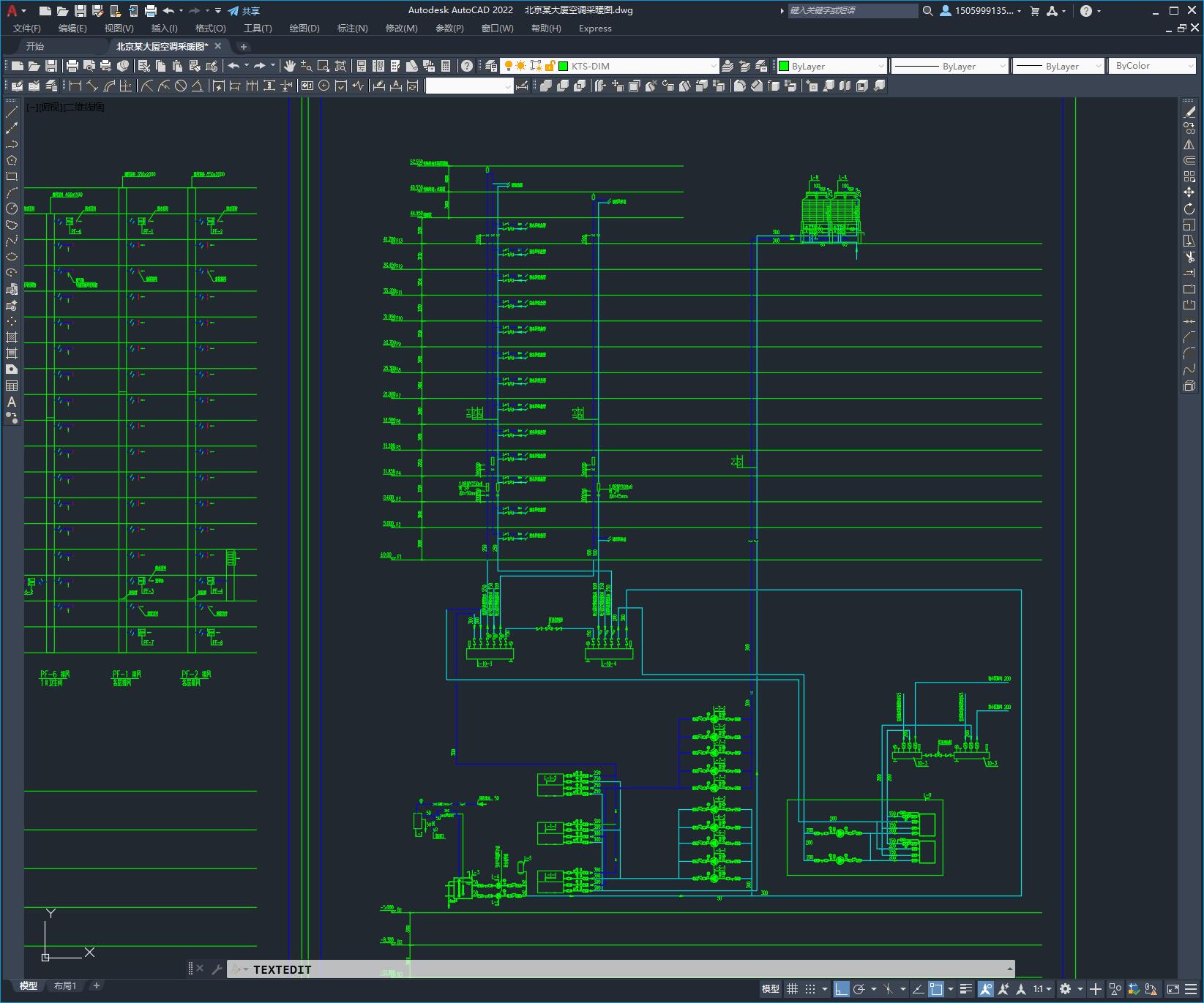

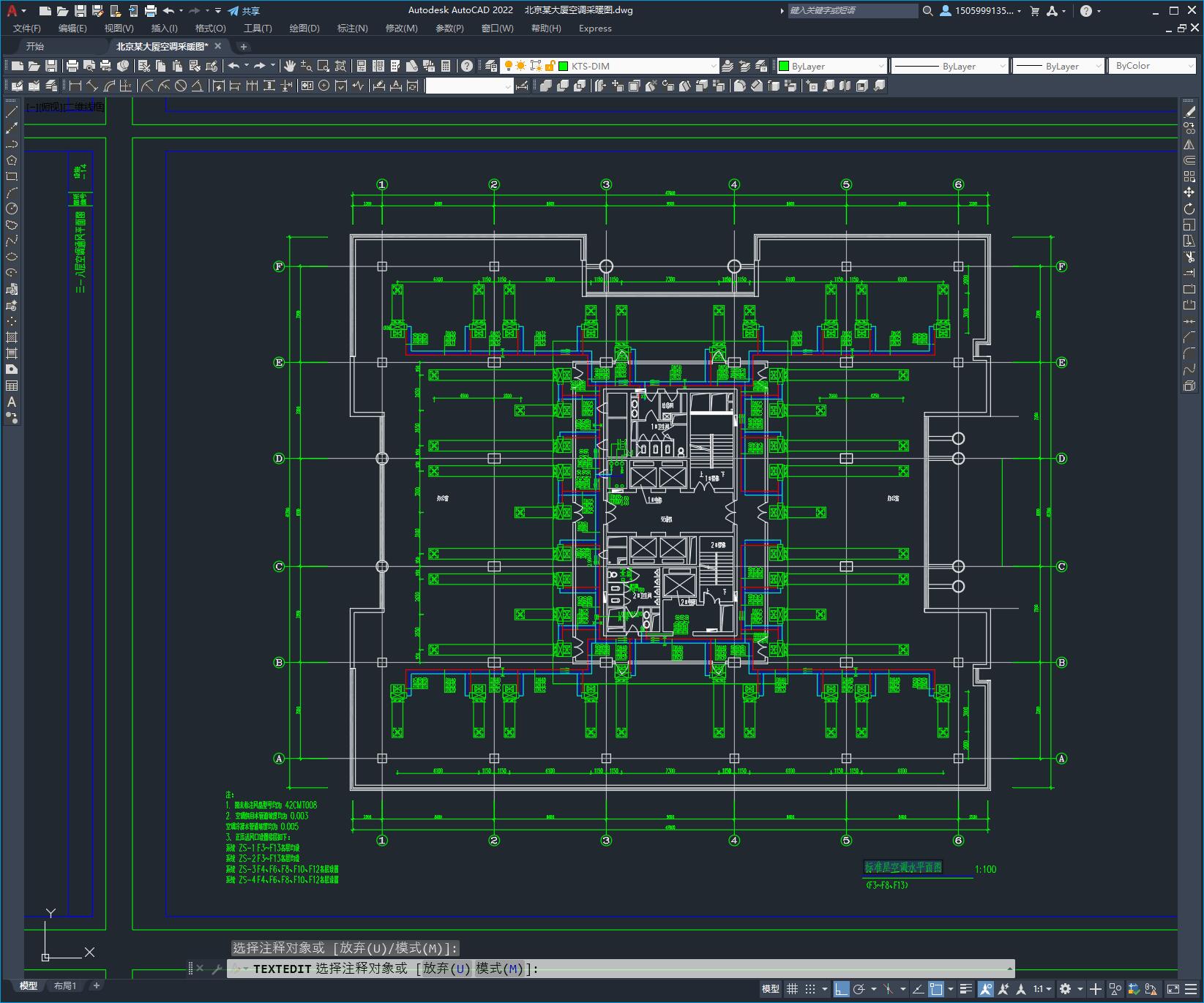

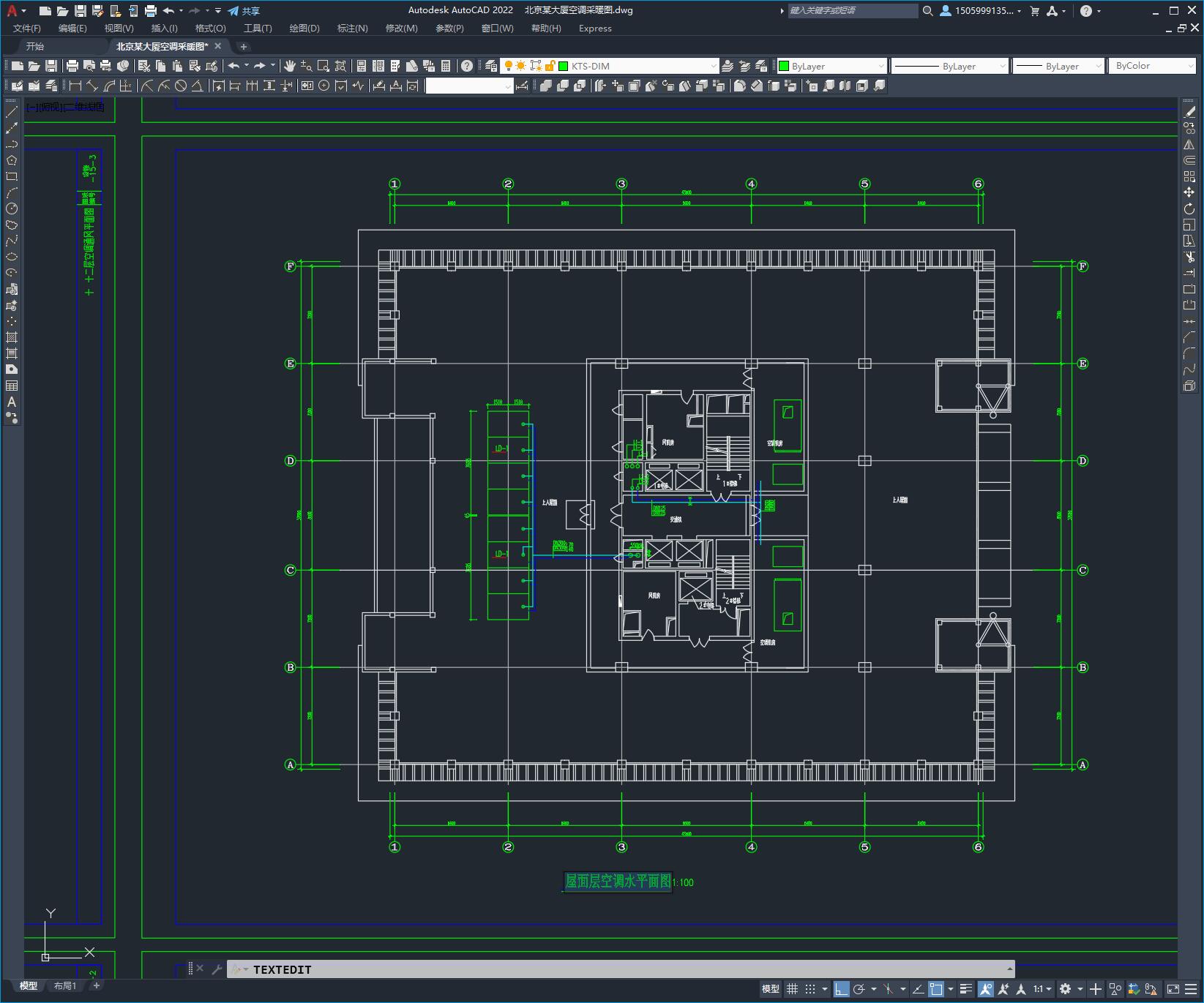

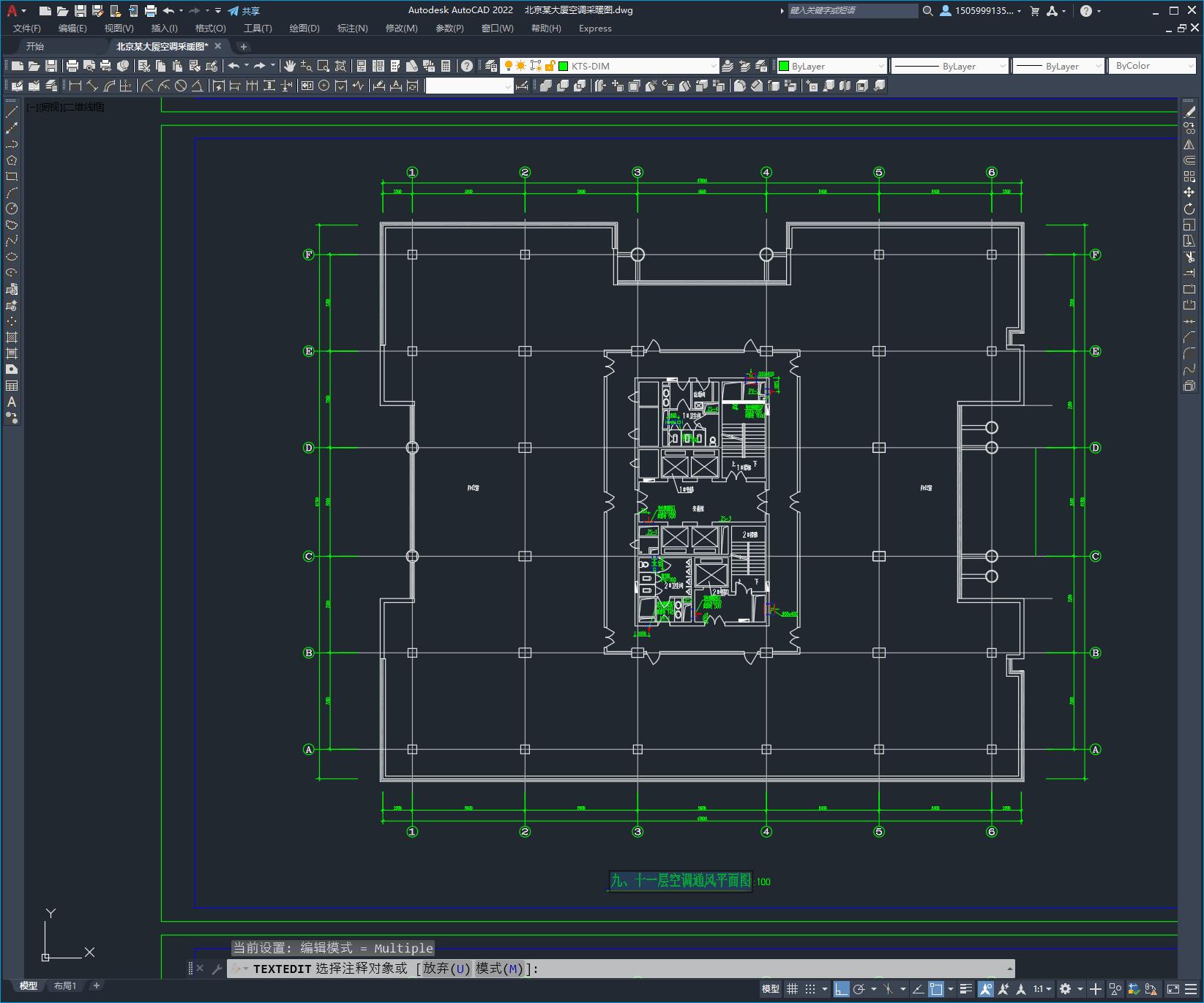

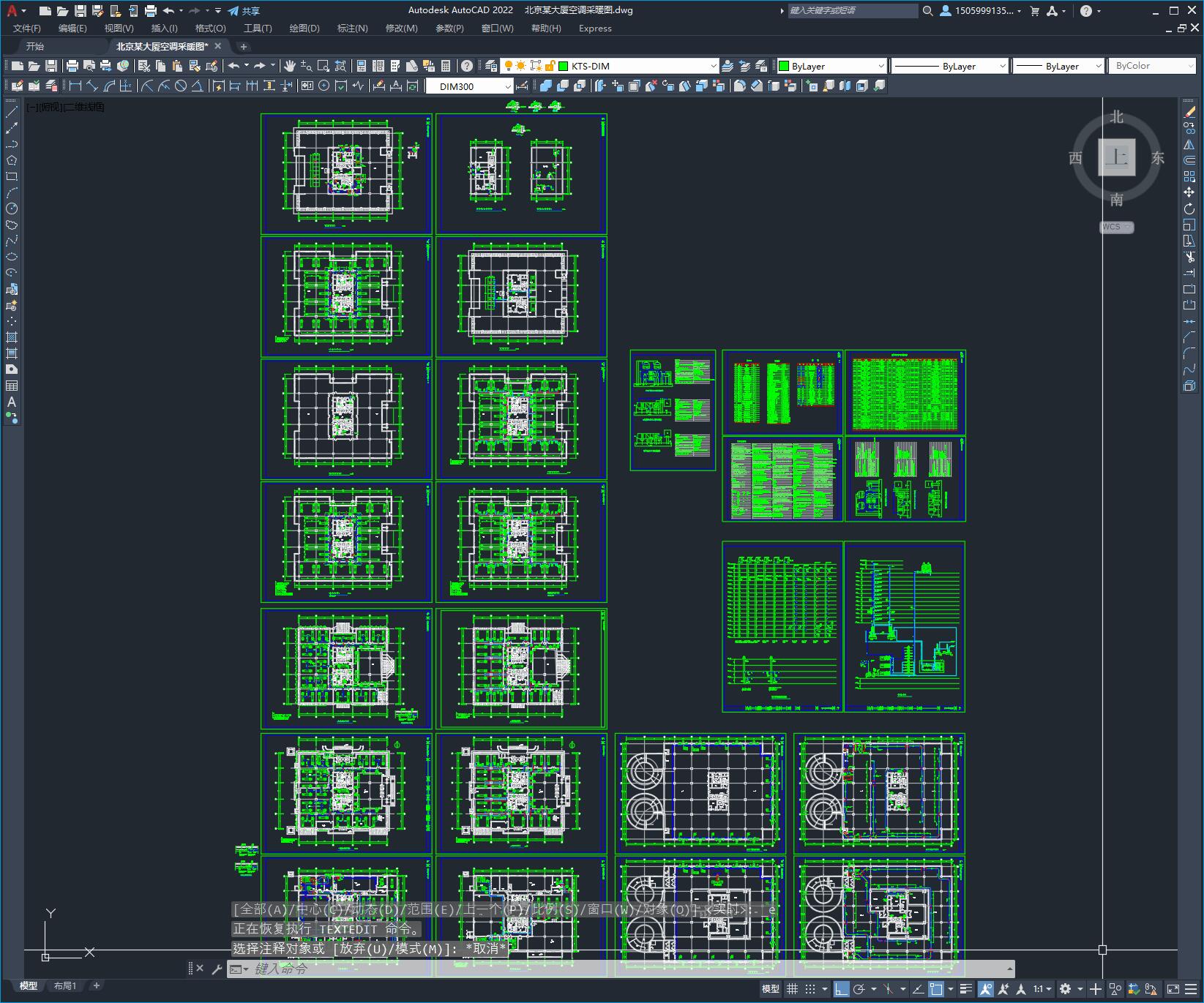

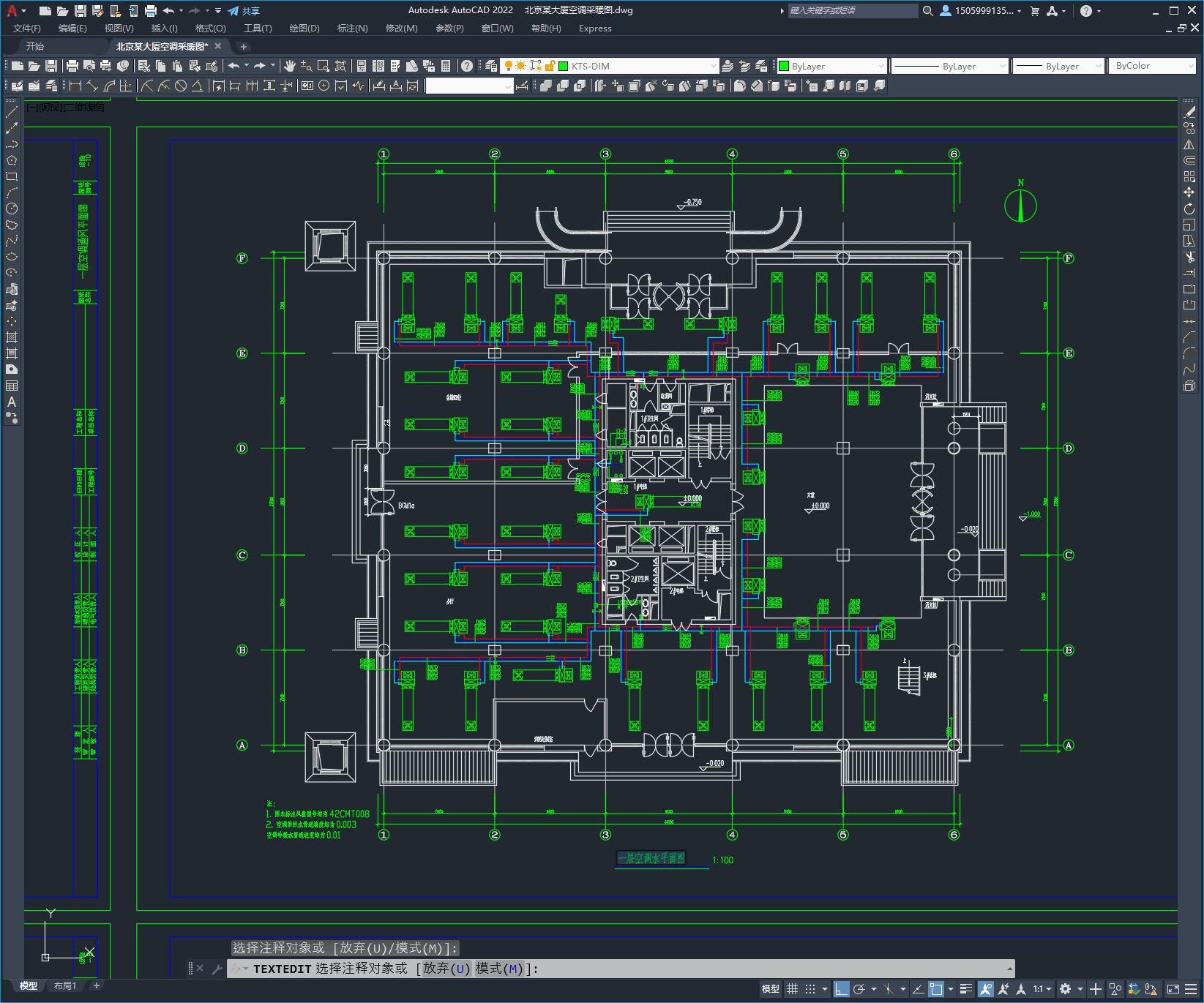

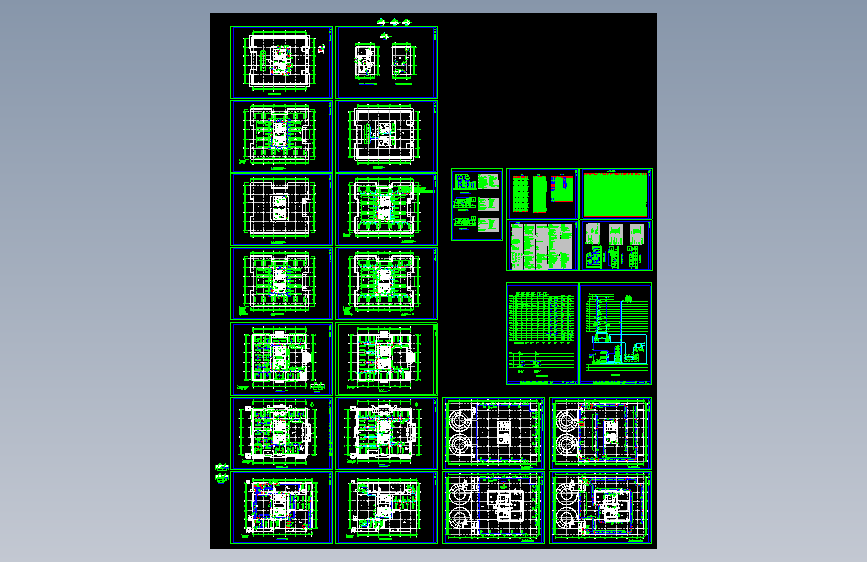

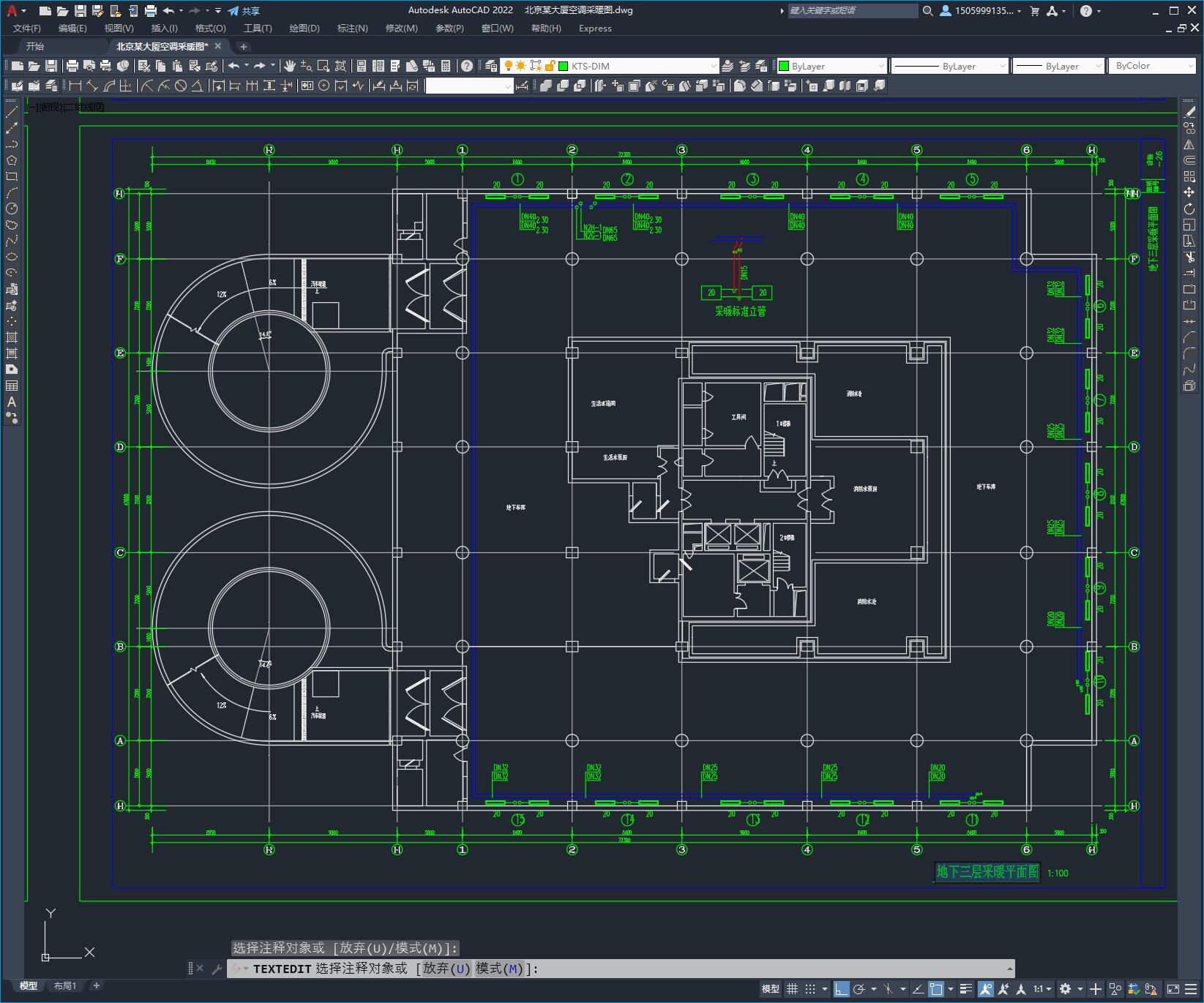

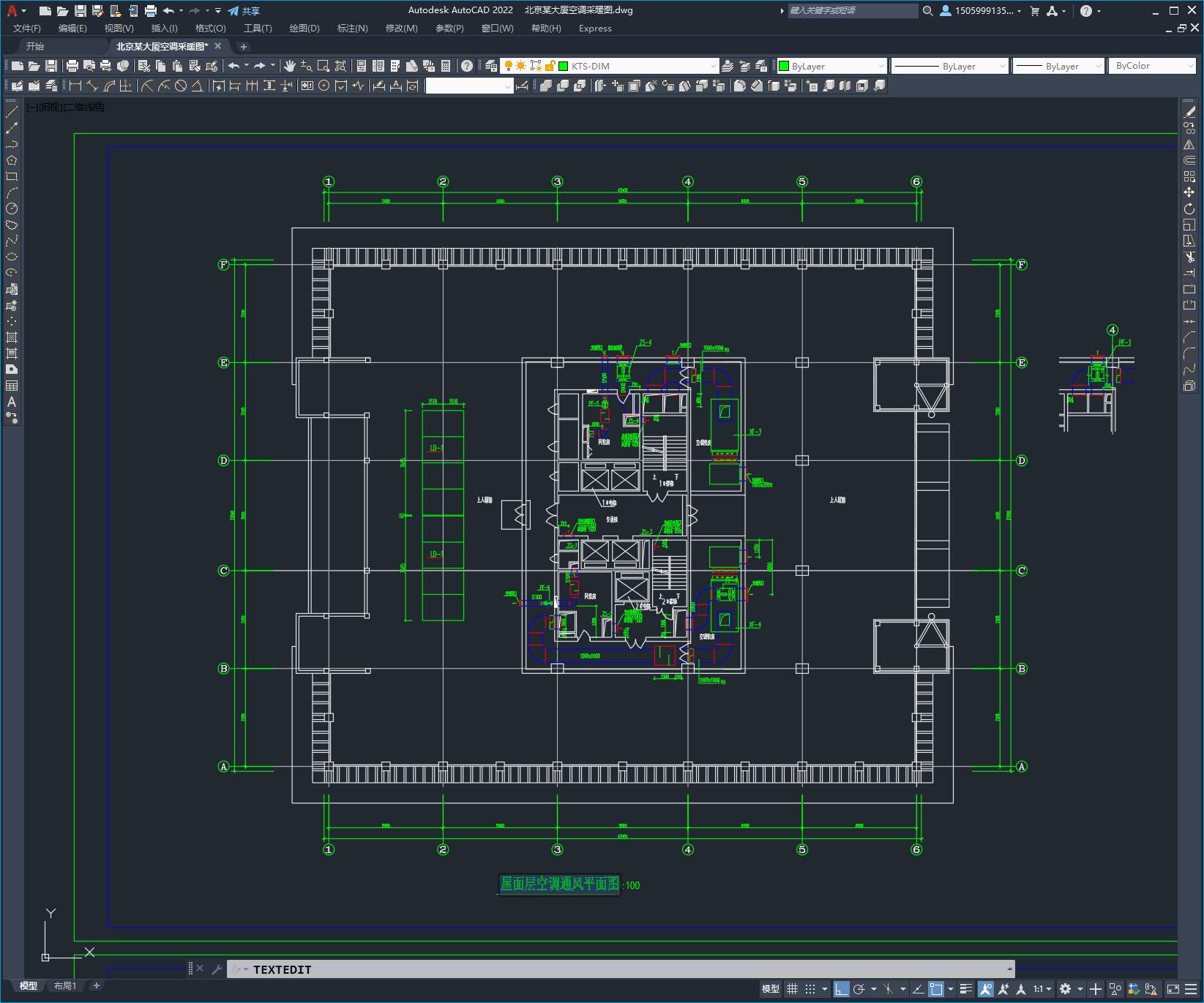

北京某大厦空调采暖图
图纸描述
大厦工程为高层写字楼，总建筑面积：28890平方米。地下三层，地上十三层。本工程地下三层为六级人防工程，兼平时停车场。地下二层为停车场，地下一层为设备用房，一层主要为门厅及部分营业用房，标准层均为大空间写字间。本工程采用离心式制冷机组 19XL450两台，30HR-161一台，冷冻水供回水温度为 7/12°C，设置于地下一层设备机房，分别供给各层的空调机组、新风机组及风机盘管；
下载需要180金币
立即下载 收藏
图纸信息
作者
AwesomeWizard
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  北京某大厦空调采暖图.dwg | 2.53M |
