采摘机械手设计
图纸描述

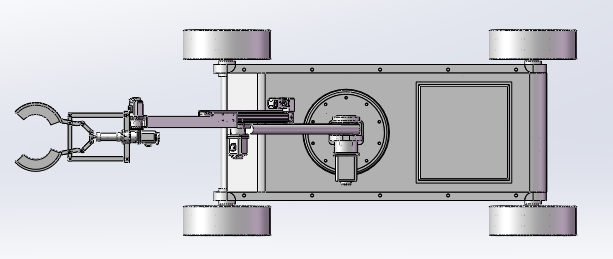

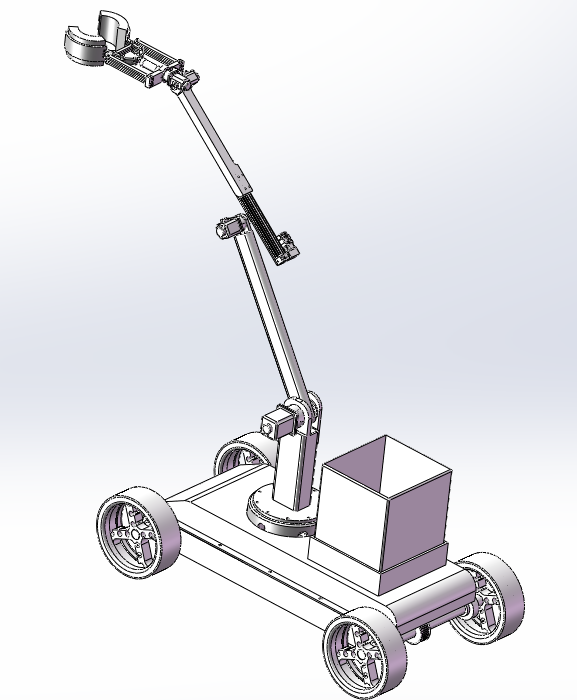

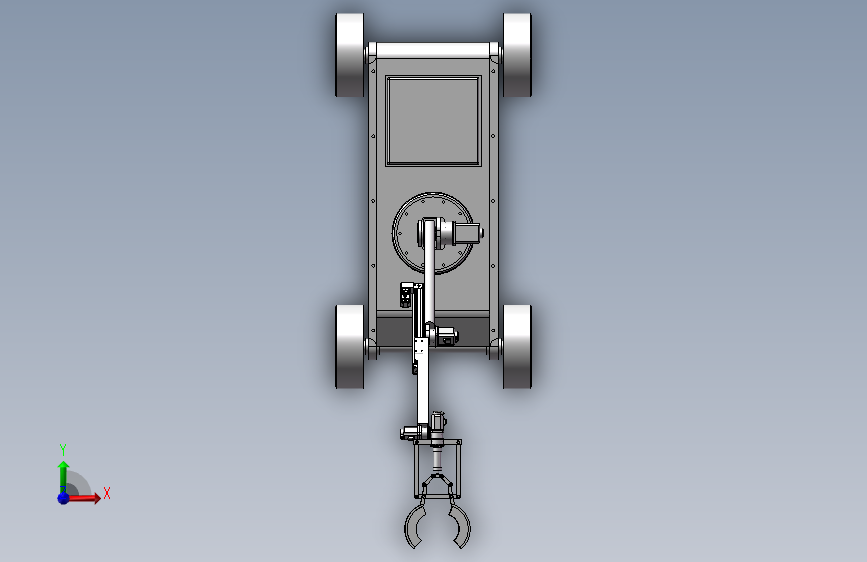

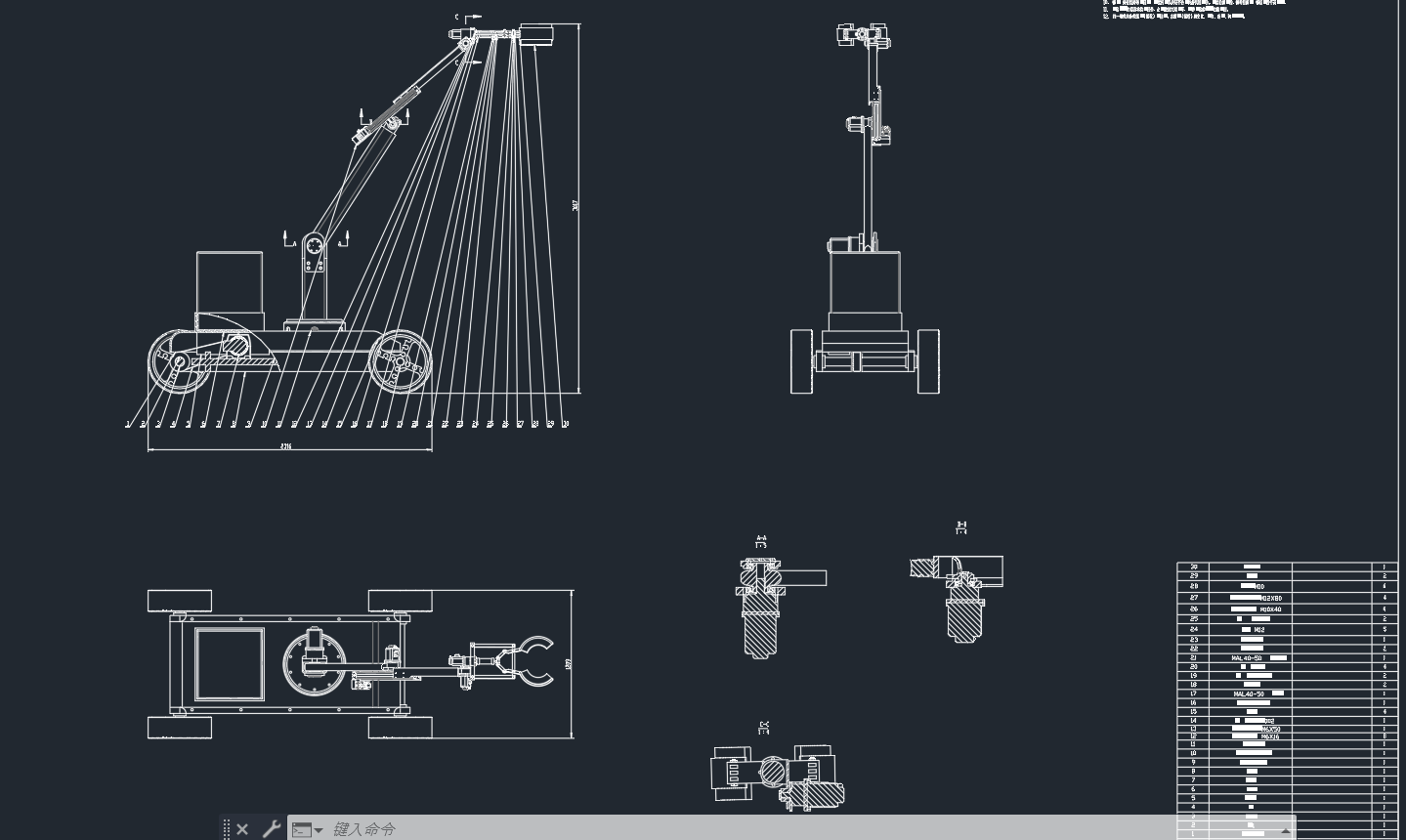

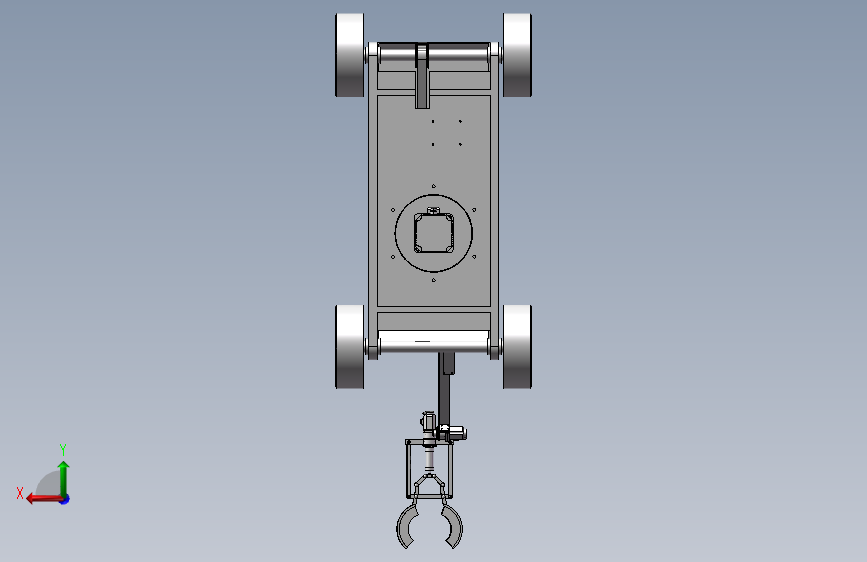

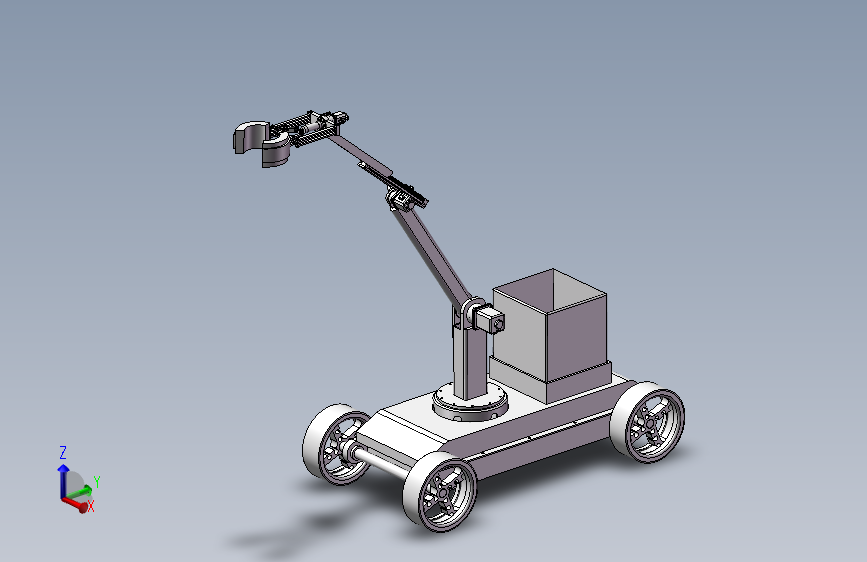

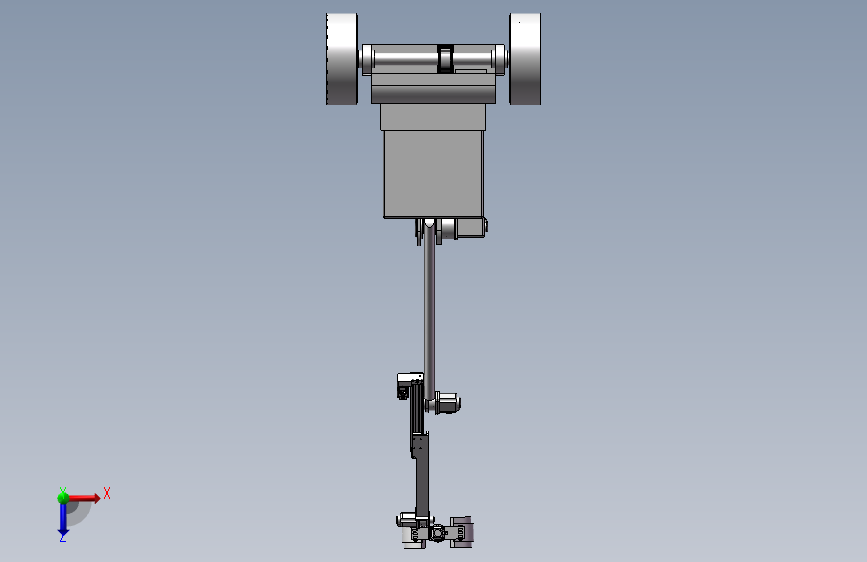

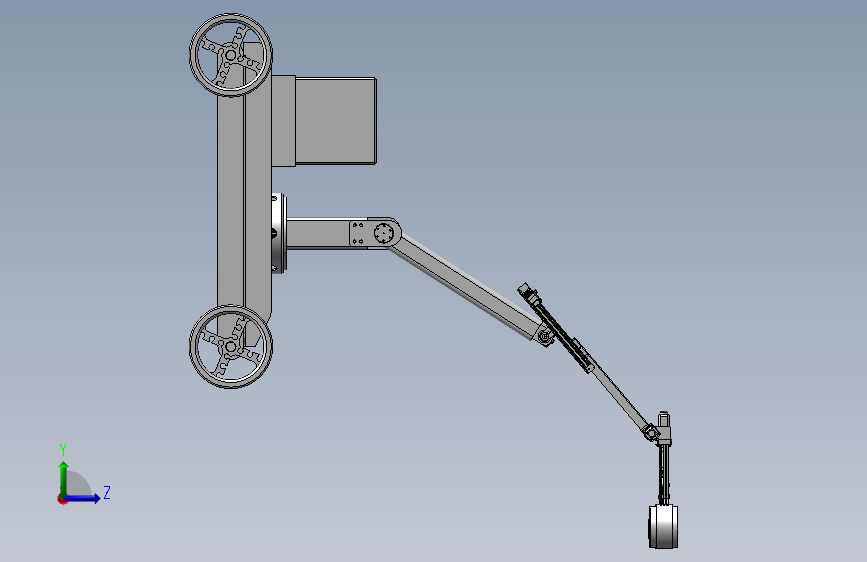

本设计的采摘装置直观来看分为两大部分：其一为机械手部分，主管采摘；另一部分是底盘，即牵引小车，主导采摘机器的牵引传动。本设计的底盘是四轮结构，轮子驱动方式为：电机-减速机-带轮-带-轮轴的驱动方式，其特点为：成本低廉，使用可靠，维护方便。采摘机械手部分的的设计原理也是奔着简易去的。机器整体到达指定位置后，首先是控制部分通过对汽缸的控制，使机械臂的位置进行旋转，达到需要采摘的果实的高度，接着，步进电机通过控制带传动，使机械手手腕位置进行调整，最后是直流电机来控制手爪部分的对果实进行抓取。该模型为sw2012版本
下载需要180金币
立即下载 收藏
