精馏塔设计(图纸+说明书9000字)
首页>图纸库>机械设备>非标设备2024-11-02报告错误错误问题可与客服联系,感谢您的支持![获取免费下载]分享好友可以免费下载哦!0
0
28
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
在本次设计工作中,我们取得了以下主要成果: 1. 设计完成的塔器内径为1400毫米,共有35块塔板,塔板之间的距离为500毫米。整个塔器的高度大约为23米,并在塔顶部设置了8个直径为450毫米的人孔。 2. 精馏塔的筒体采用了20R材料,封头部分则选用了16MnR材料,这两种材料均可以通过冲压成型。筒体的厚度设计为8毫米,以确保封头与筒体的焊接过程更加便捷。 3. 为了便于未来的维护工作,如更换填料或提升塔板等内部组件,我们在塔器的顶部安装了一根吊柱。该吊柱的臂长为1200毫米,主体立柱20号无缝钢管,而其他附件则采用了Q235-A材料。 4. 设计工作还包含了一张完整的装配图、零件图以及一份
下载需要220金币
立即下载 收藏
图纸信息
图纸ID :452161
文件大小:776.07KB
所需金币:220
图纸参数:可编辑,包含特征参数
图纸分类:机械设备
图纸格式:dwg
软件版本:AutoCAD 2018
作者
黎都民
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标28 精馏塔设计.doc2.87M
2软件图标14 上封头.dwg41.70K

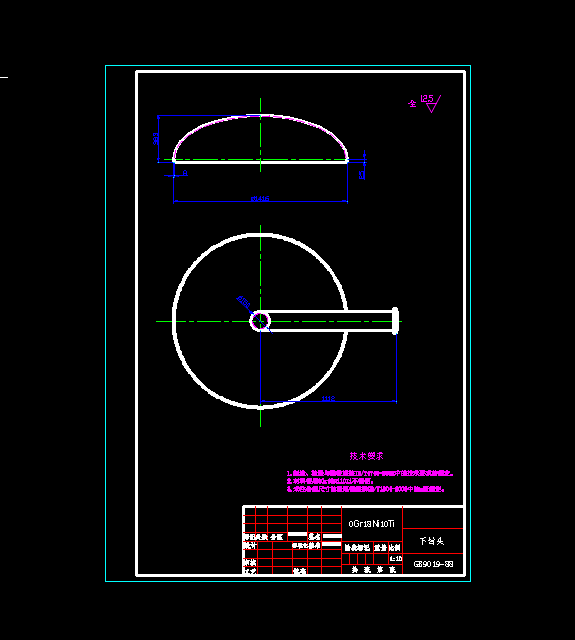

3软件图标14 下封头.dwg40.82K

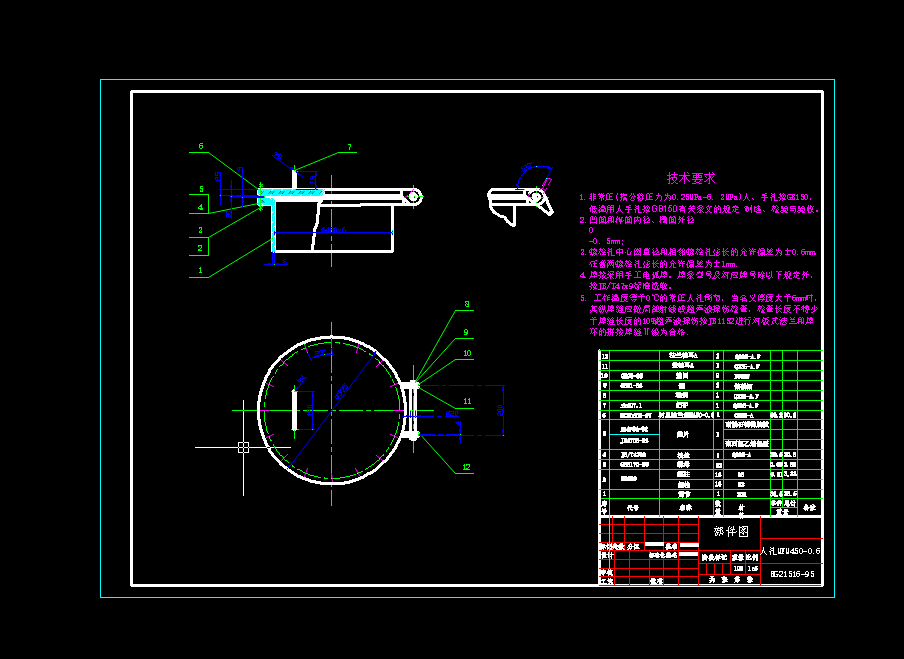

4软件图标14 人孔.dwg65.52K

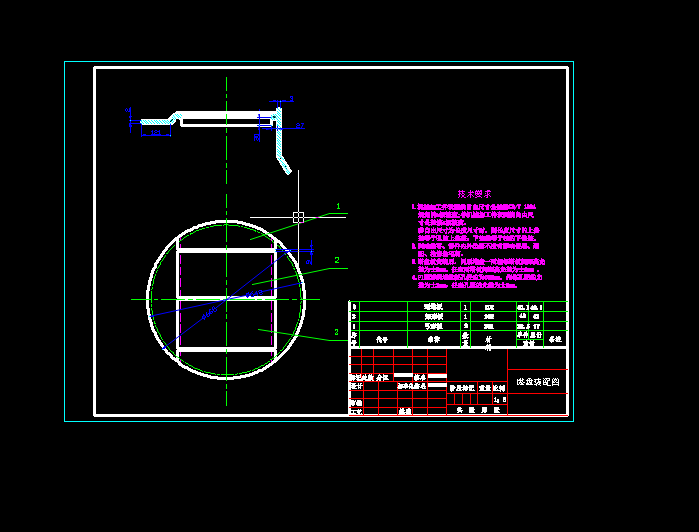

5软件图标14 塔盘装配图.dwg45.73K

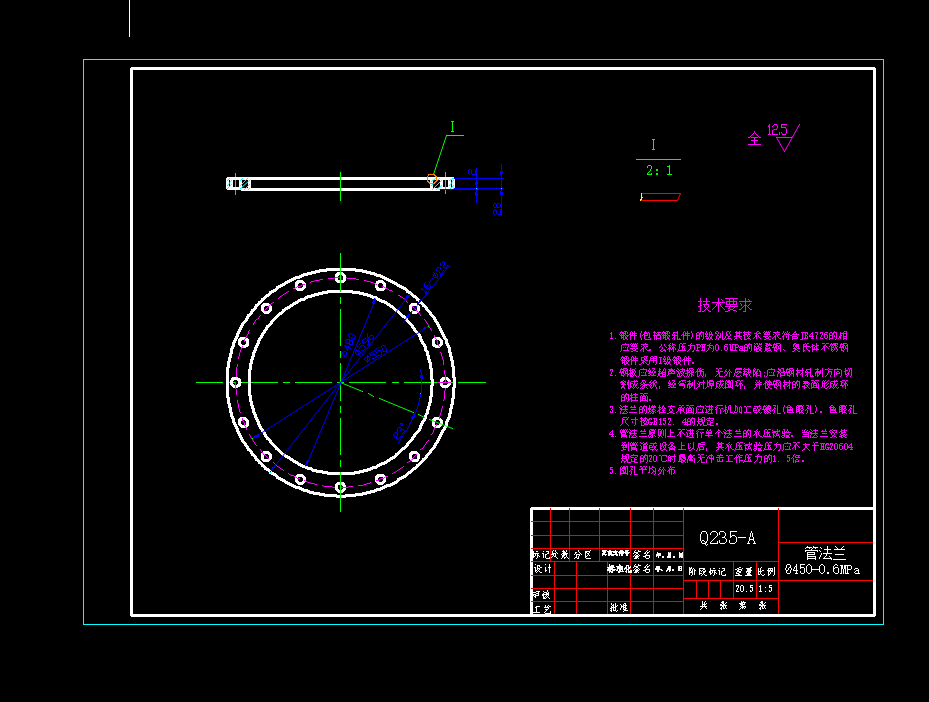

6软件图标14 管法兰.dwg43.48K

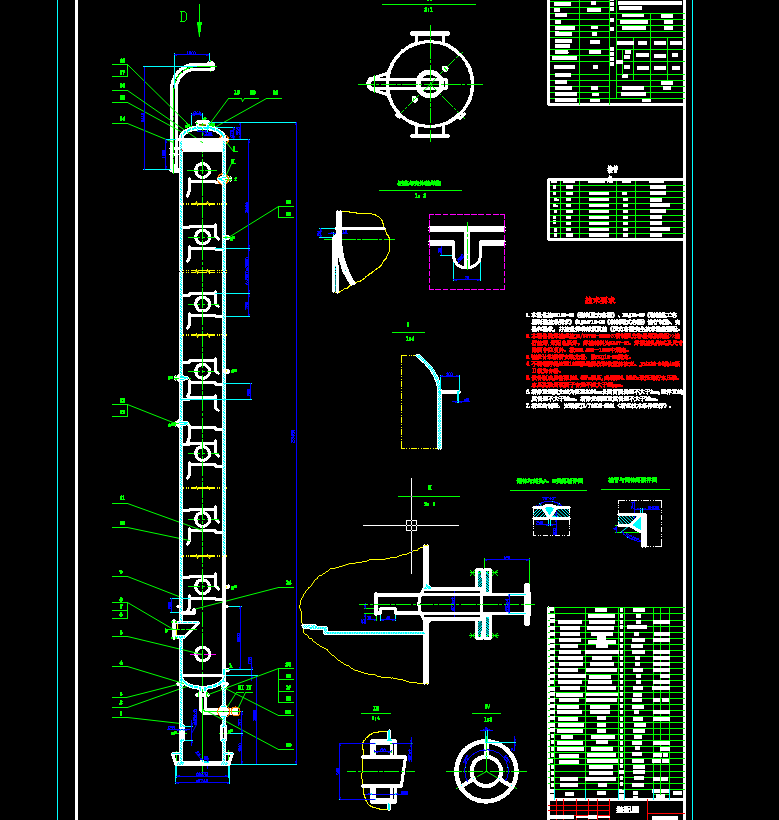

7软件图标14 精馏塔总装图-A0.dwg202.67K
