上海某仓库给排水消防全套图纸
图纸描述

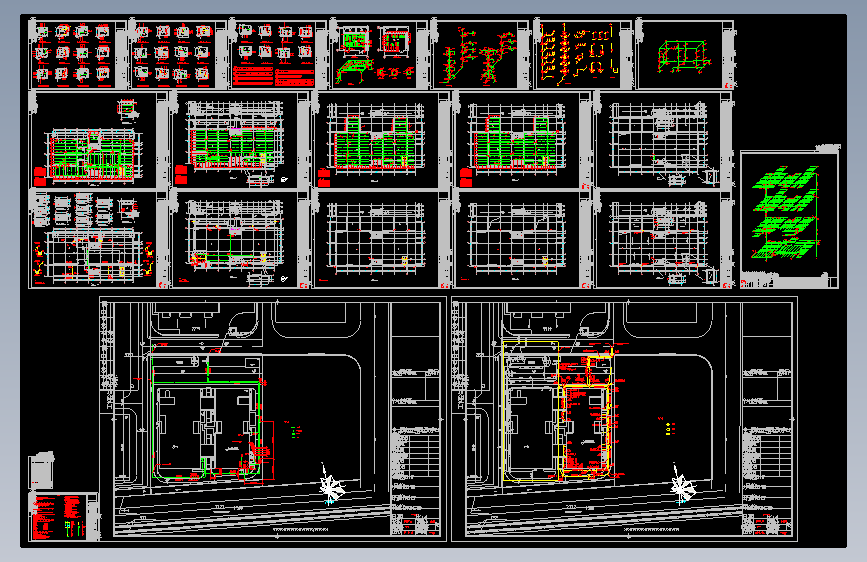

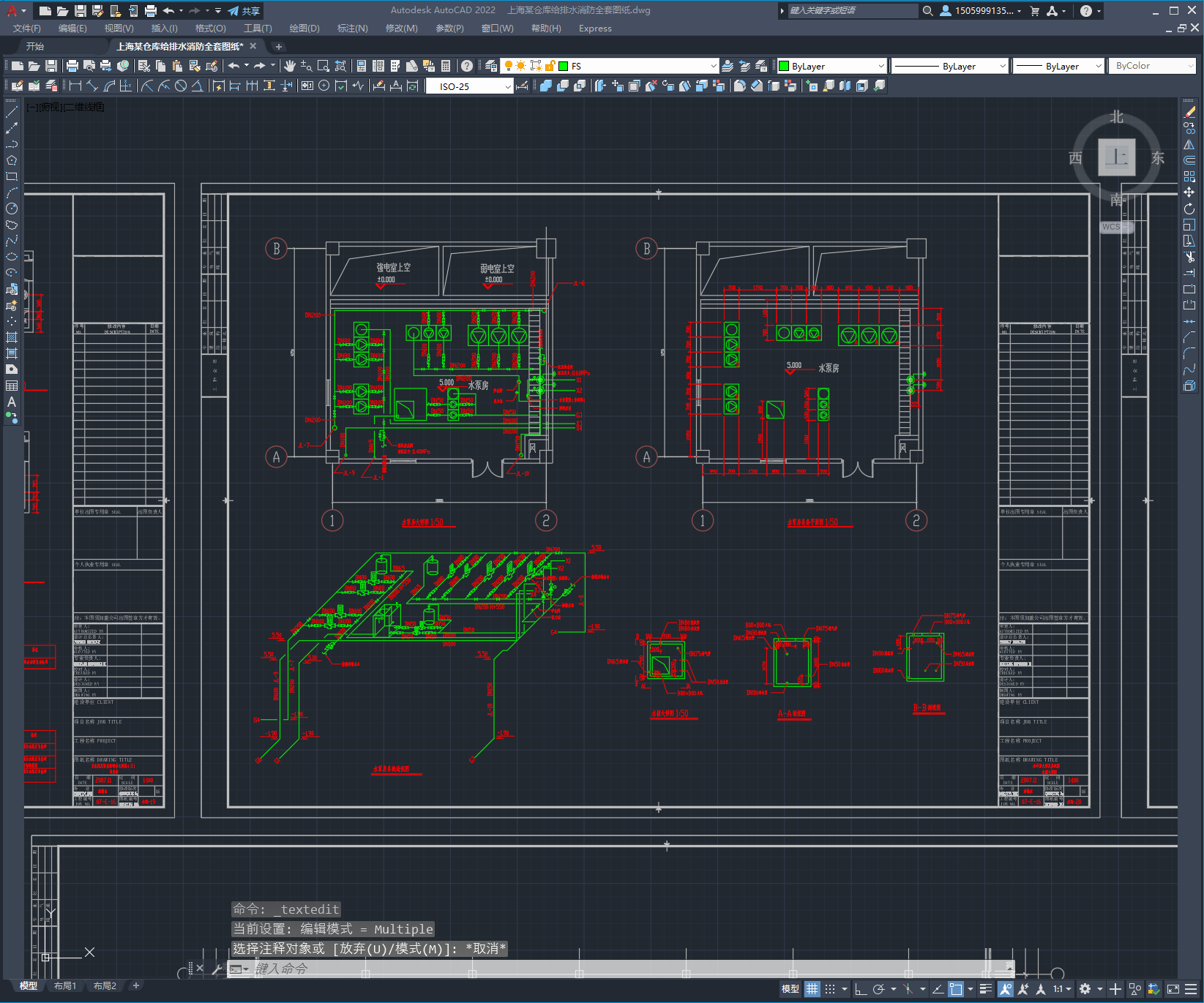

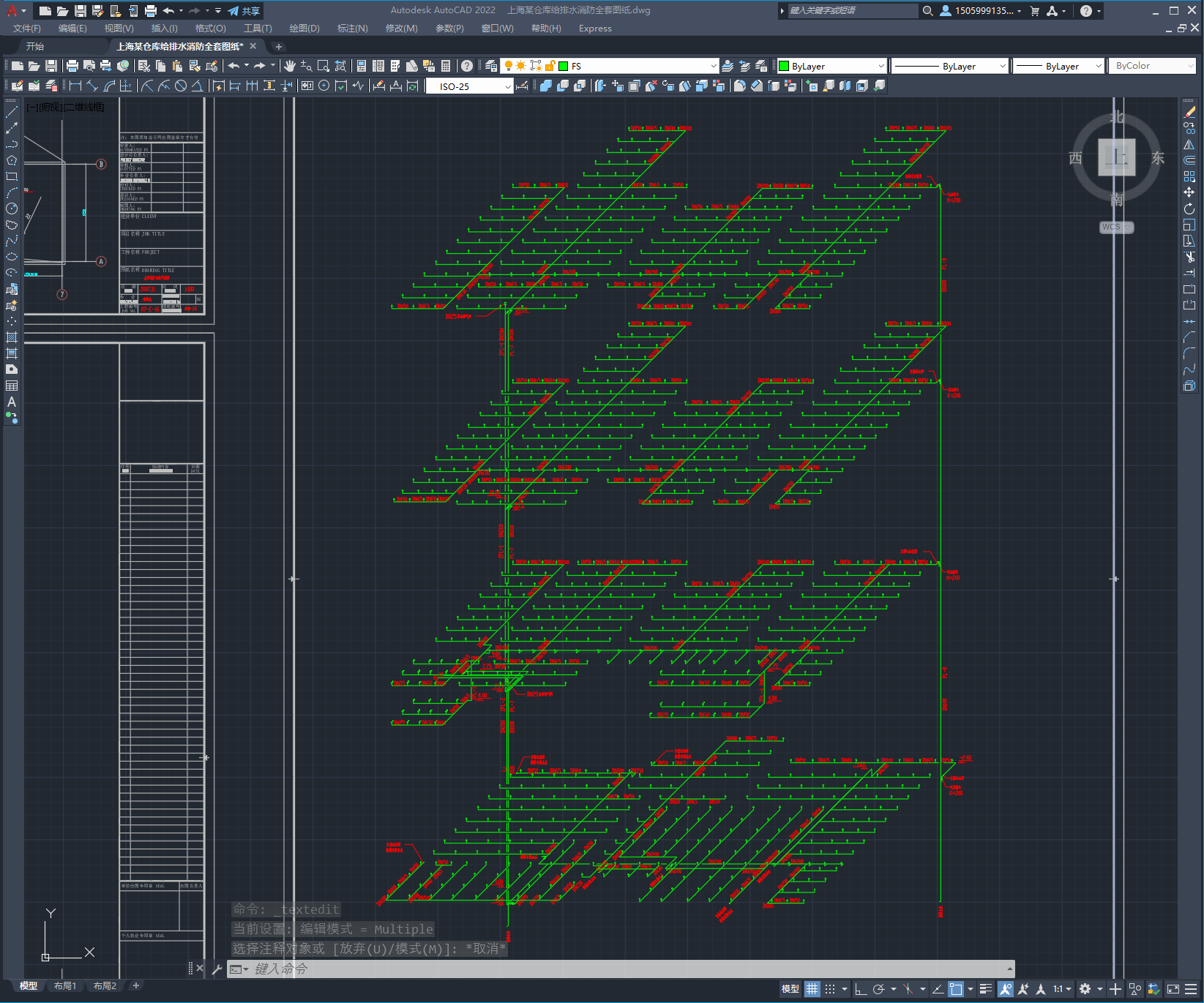

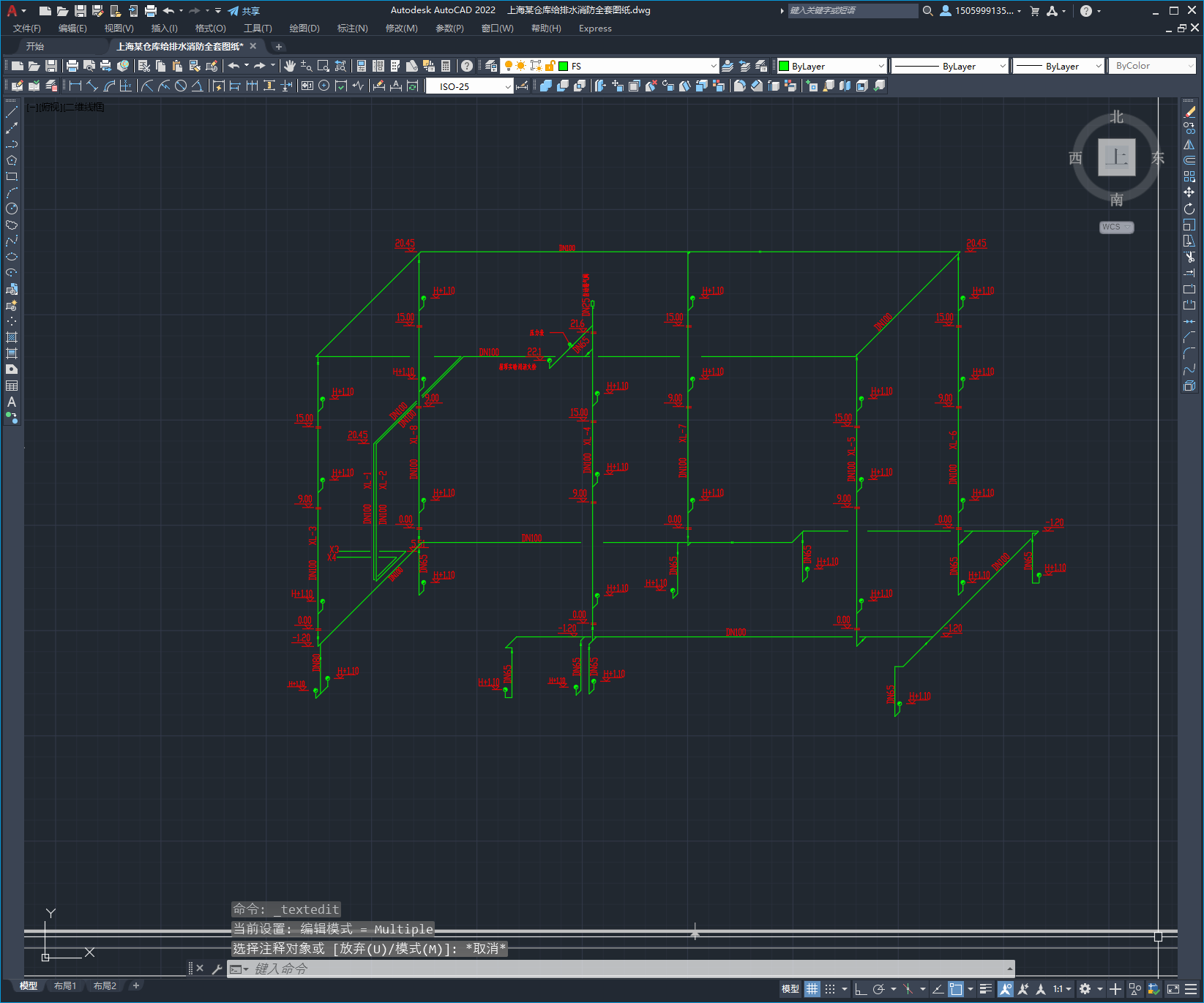

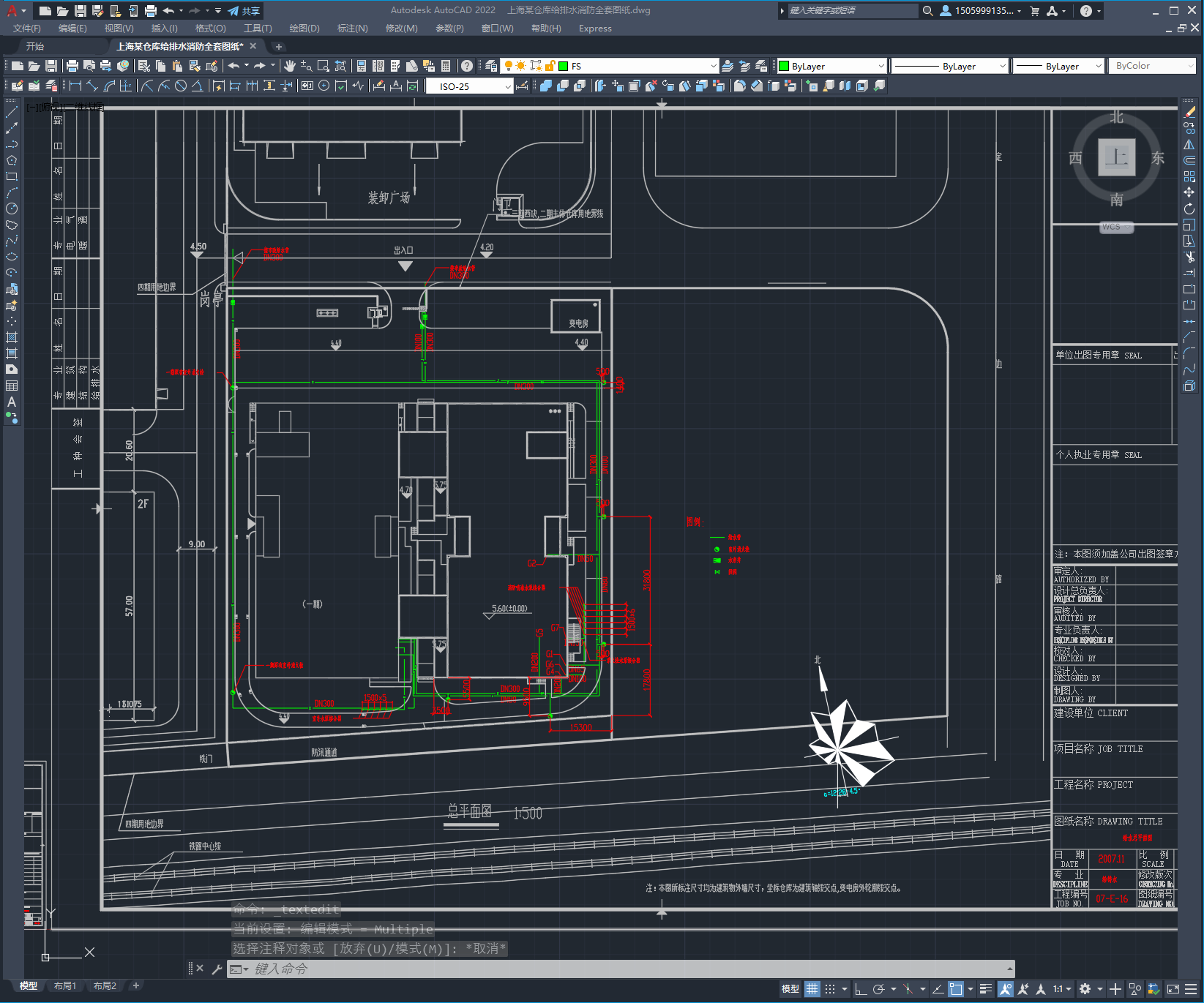

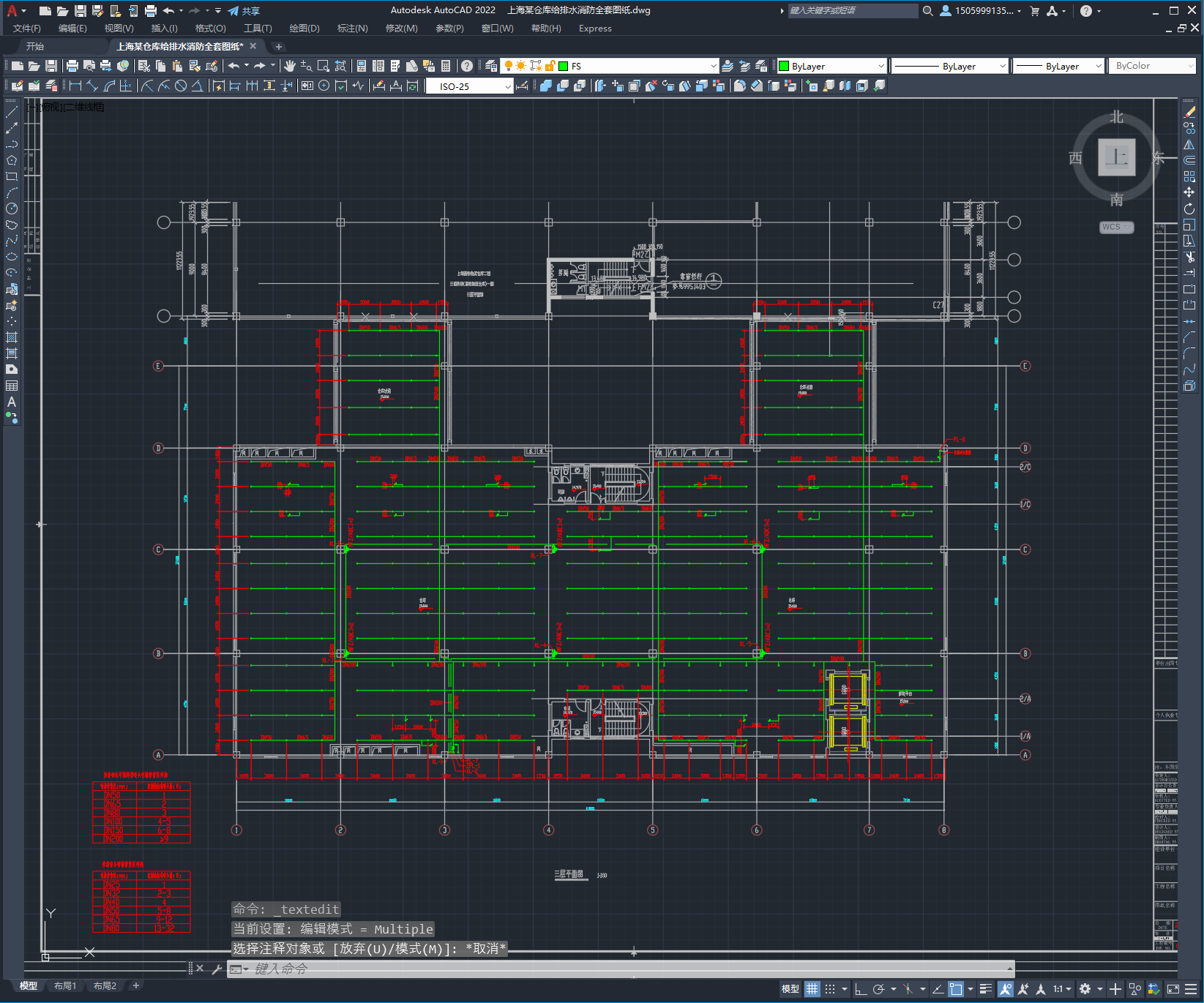

1.给水： 水源：来自市政给水管网，市政管网上引入二路，二路管径均为DN300。该市政给水管最低保证水压为0.2MPa。 本建筑最高日生活用水量为13.20m/d，最大小时生活用水量为1.10m/h，设计秒流量为4.4L/S，由变频泵供水的仓库二、三层设计秒流量为2.4L/s。 3.消防： 本建筑总建筑面积为9236m，体积为43800m，地上建筑耐火等级为二级，地下室耐火等级为一级，喷淋系统按堆垛储物仓库及仓库危险级二级设计。 本套图纸主要包括设计说明、给排水总平面图、给排水系统平面图及透视图、消防系统平面图及透视图、消防喷淋系统透视图、消火栓系统透视图、卫生间及浴
下载需要100金币
立即下载 收藏
图纸信息
作者
邓泼
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  上海某仓库给排水消防全套图纸.dwg | 1.94M |
