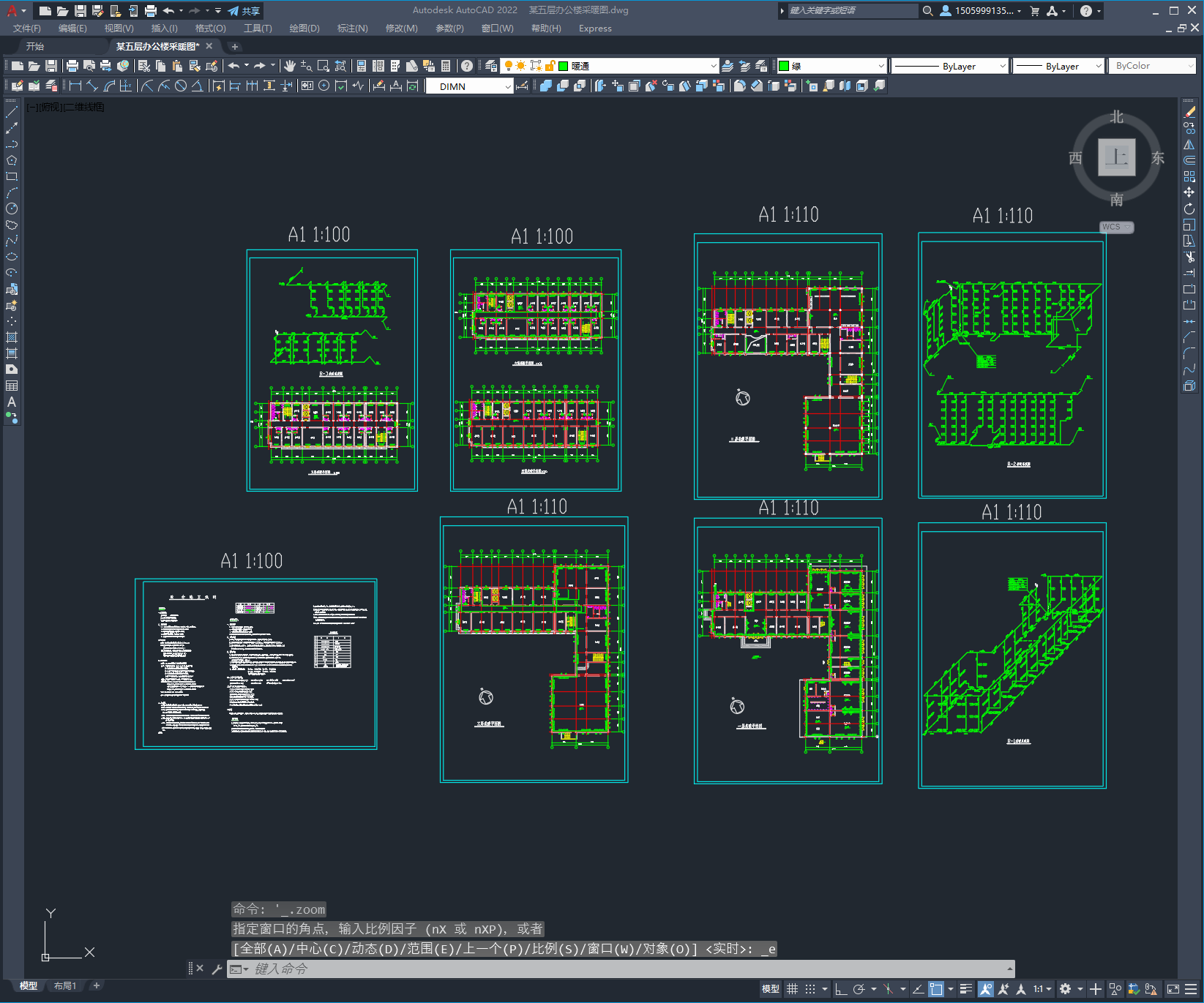

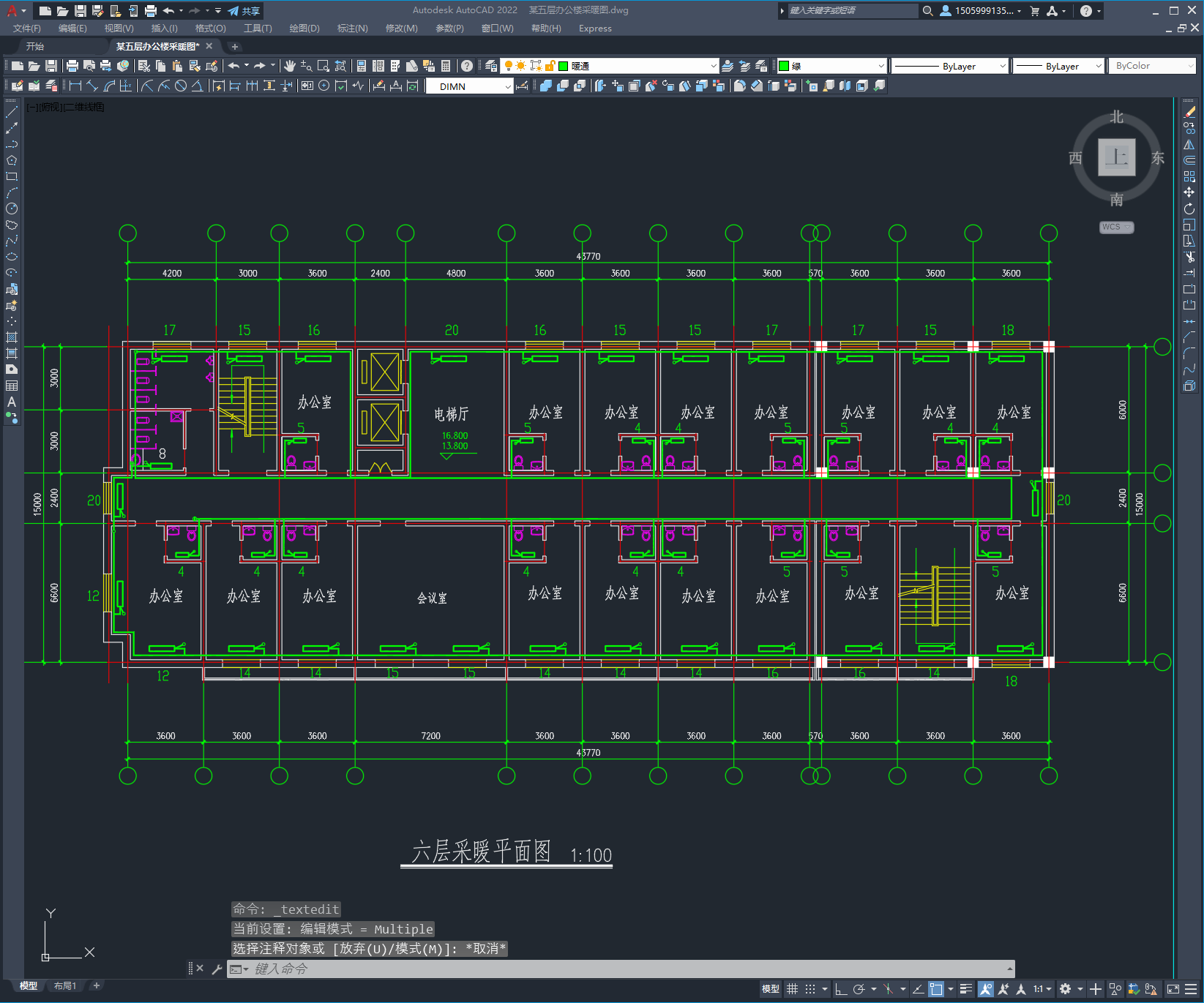

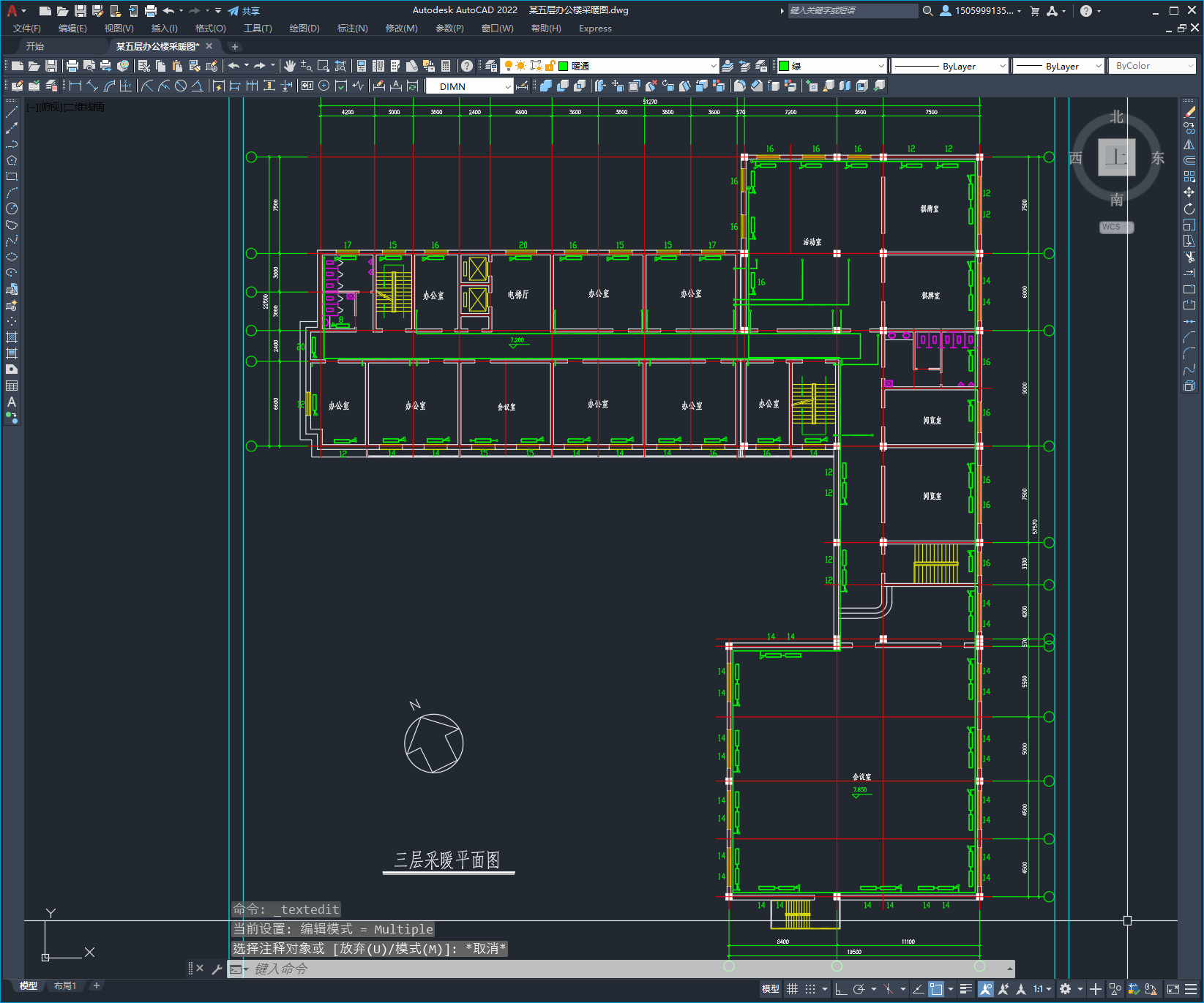

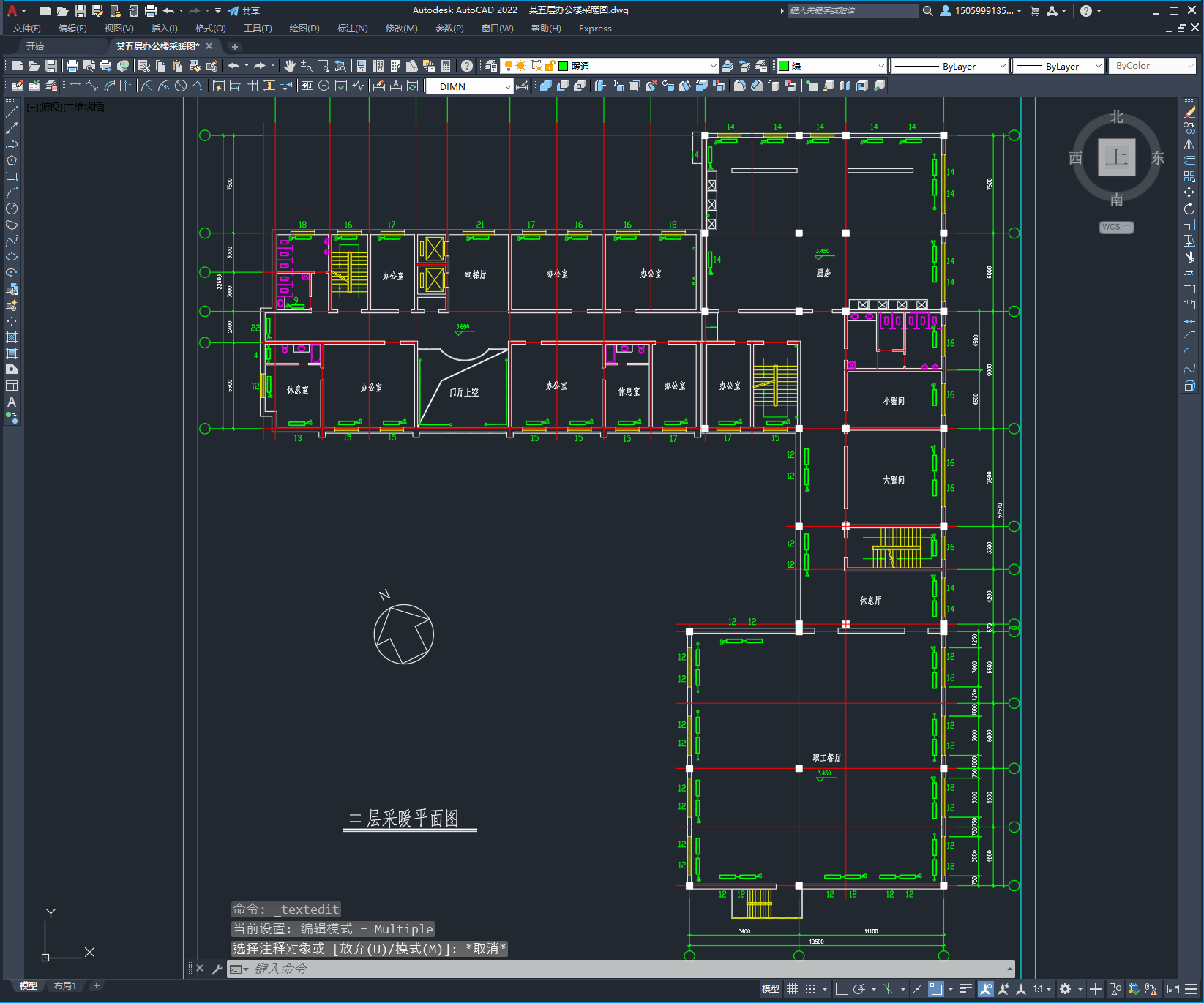

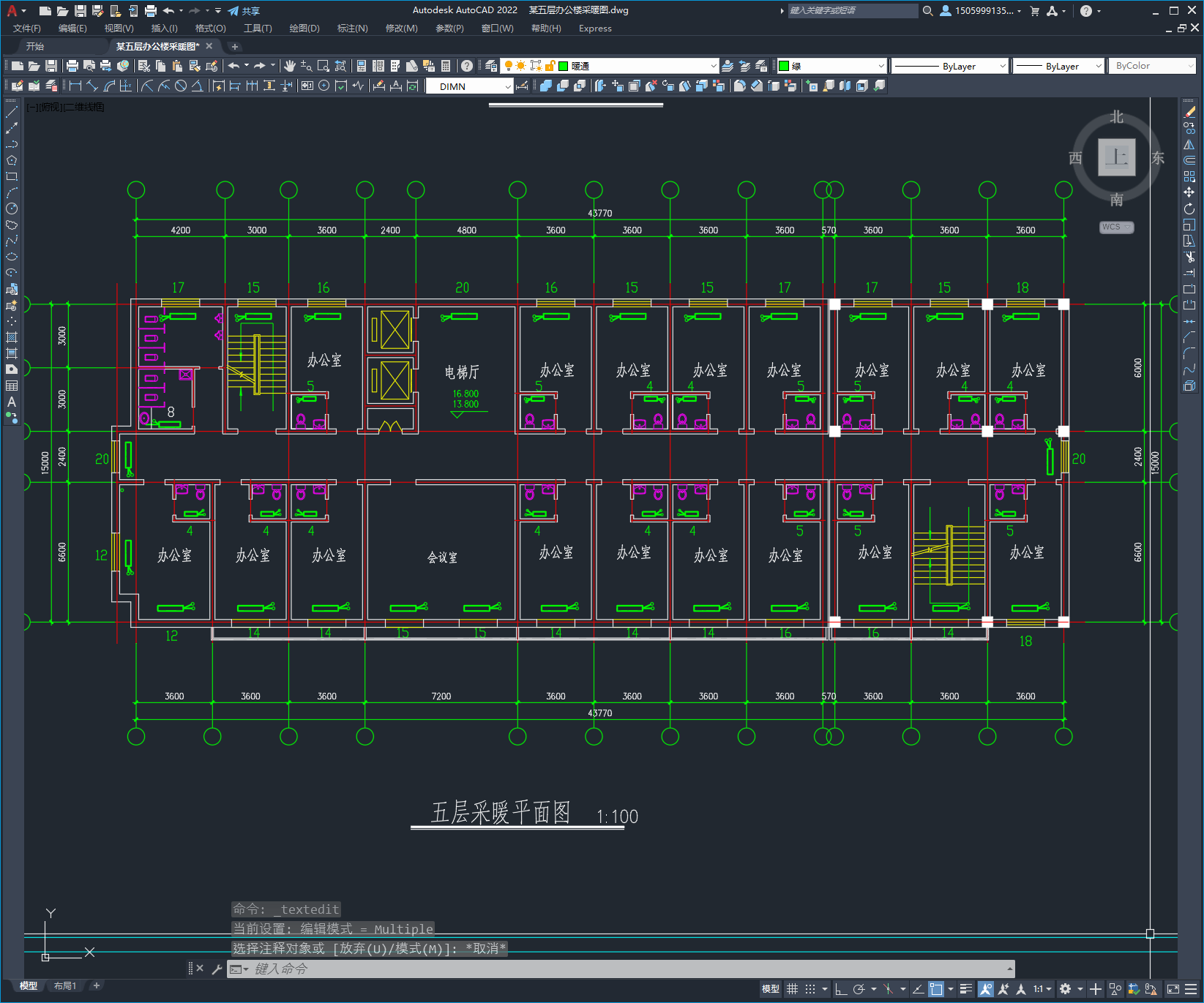

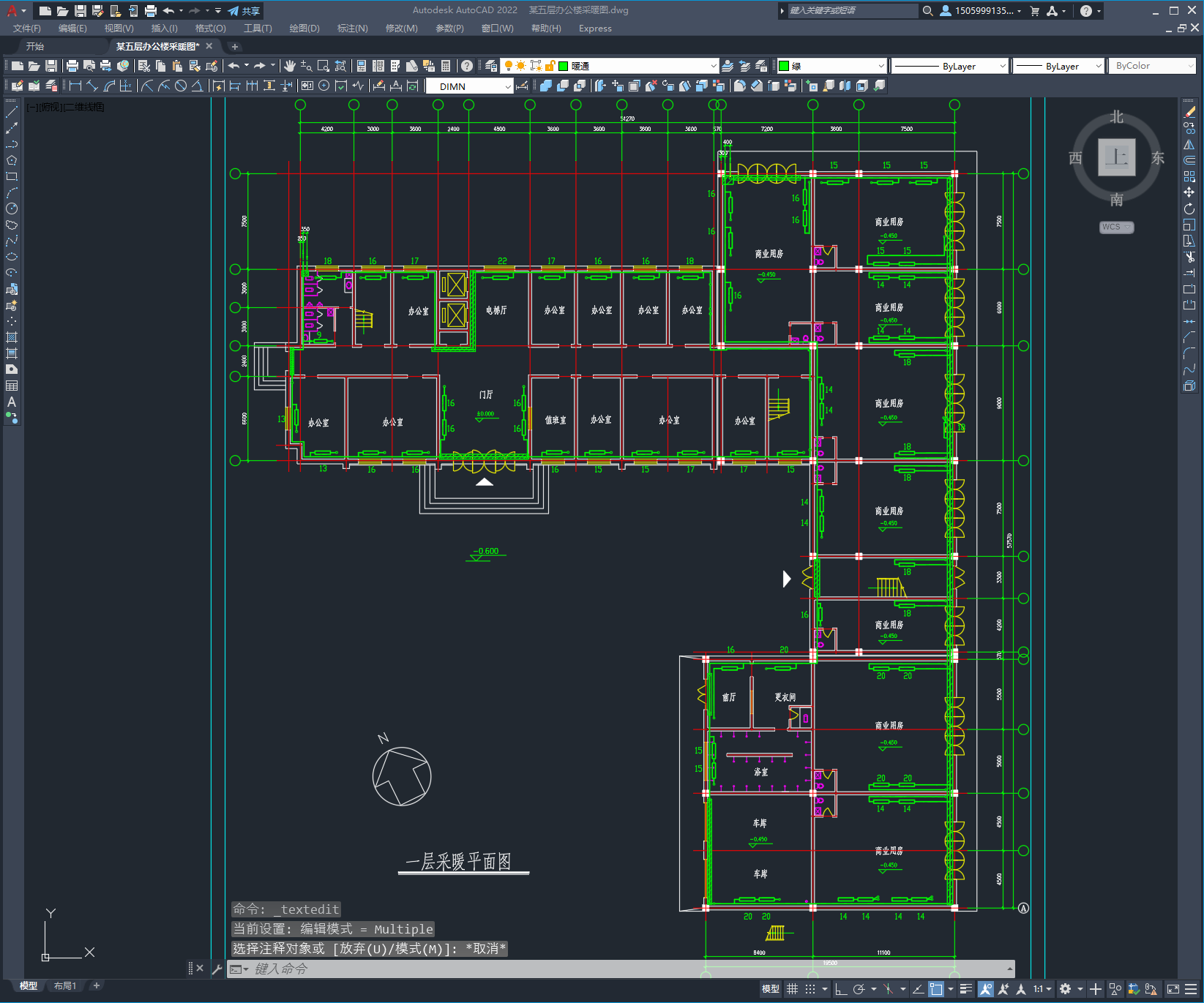

某五层办公楼采暖图
图纸描述
热媒：95-70°C低温热水，由市政热网直接供给。系统：本建筑采暖共分为R-1,R-2,R-3三套采暖系统：R-1采暖系统采用垂直单管上供下回同程式。R-2采暖系统采用垂直单管三通阀跨越上供下回同程式。R-3采暖系统采用垂直单管上供下回同程式。总采暖节能计算面积7000m2,采暖热指标31W/m2。采用YTL/701/1.0-600型铜铝复合散热器。
下载需要85金币
立即下载 收藏
图纸信息
作者
万俟应隘
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某五层办公楼采暖图.dwg | 829.44K |
