电动举升小车

首页 >图纸库>机械设备>非标设备2024-06-12报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0

图纸描述

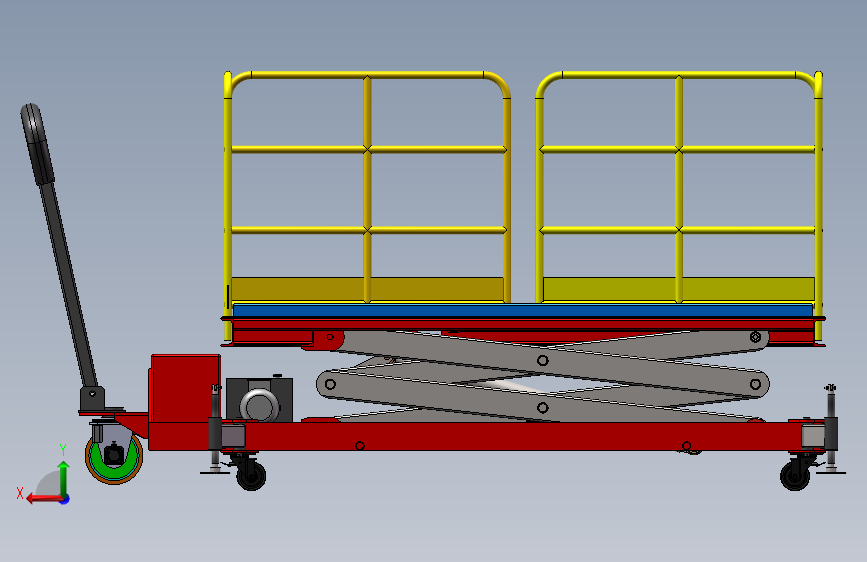

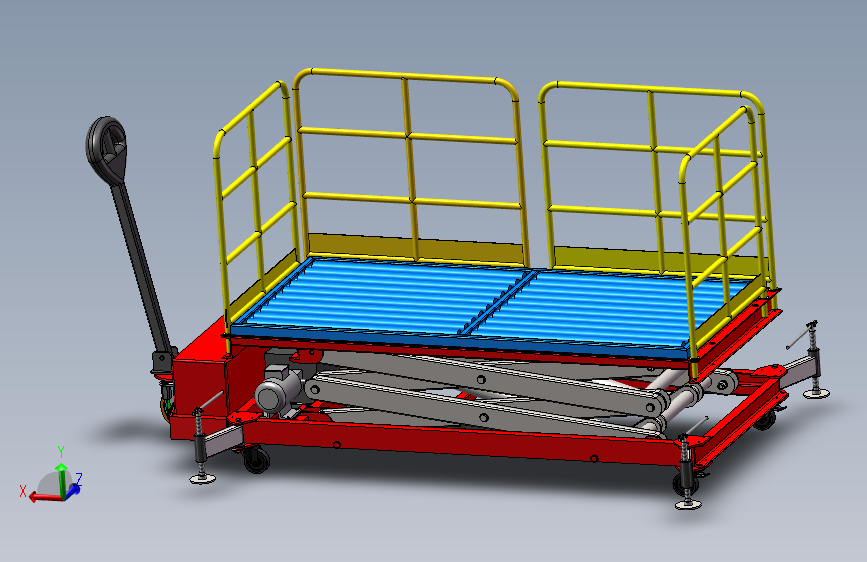

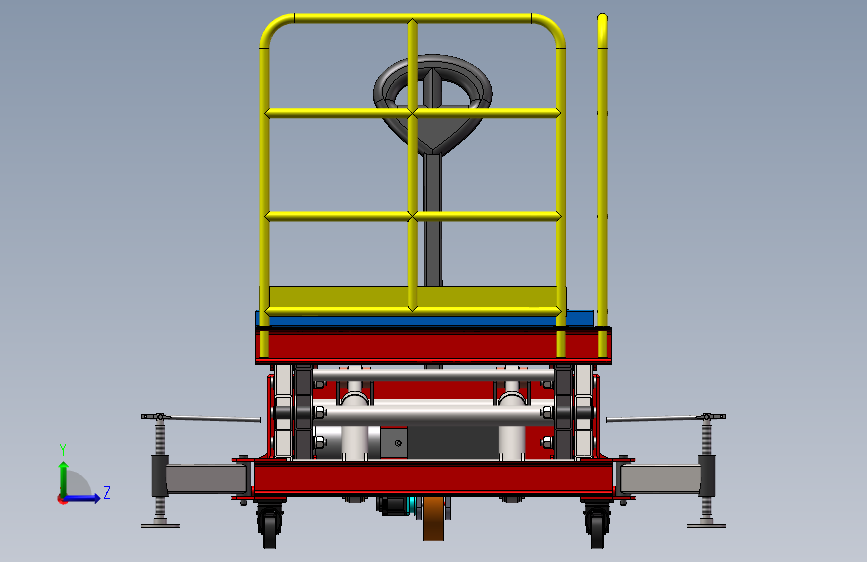

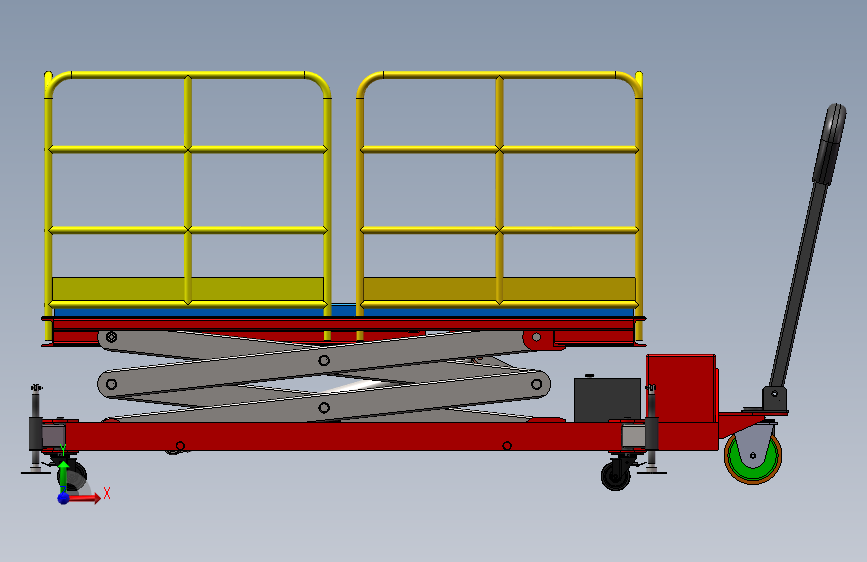

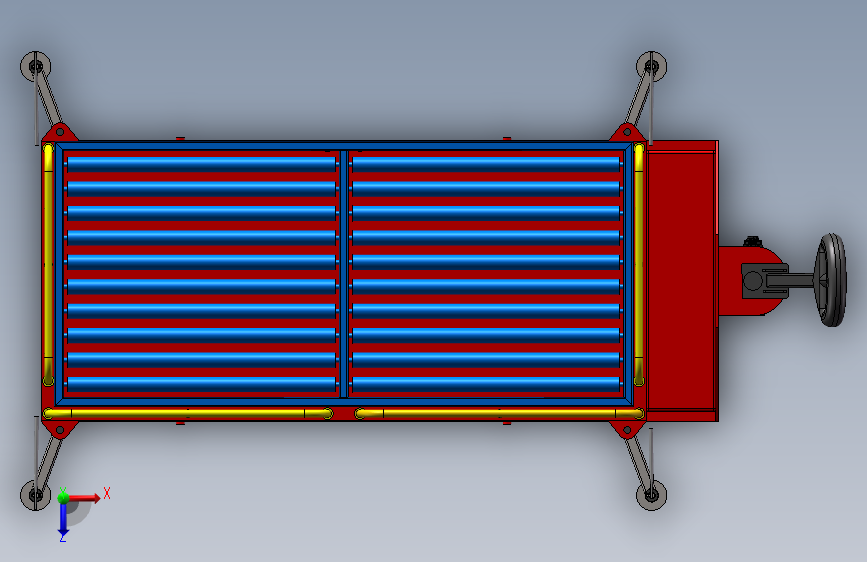

电动行走升降小车，主要用于工件的升降、移送、安装作业，应用多种运动机构，此设备结构合理，可做方案，结构尺寸细化后，供广大工机械程师学习、参考、借鉴！

下载需要70金币

立即下载收藏

图纸信息

图纸ID ：452019

文件大小：16.53M

所需金币：70

图纸参数：可编辑，包含特征参数

图纸分类：机械设备

图纸格式：sldprt,sldasm

软件版本：SOLIDWORKS 2018

作者

骆娃

已分享: 份作品

关注

咨询

文件列表

#	文件名称	大小
1	10_3.sldprt	29.78K
2	11_3.sldprt	38.89K
3	12_3.sldprt	39.46K
4	13_3.sldprt	39.99K
5	14_3.sldprt	26.38K
6	1_3.sldprt	25.47K
7	2_3.sldprt	182.90K
8	3_3.sldprt	38.86K
9	4_3.sldprt	39.10K
10	5_3.sldprt	24.32K
11	6_3.sldprt	65.69K
12	7_3.sldprt	50.74K
13	8_3.sldprt	33.78K
14	9_3.sldprt	47.61K
15	AB1151-P0401400706.SLDASM	138.21K
16	F-机器人aY轴电机750WB.SLDPRT	118.33K
17	SGMGV-09A3A2S.SLDASM	408.32K
18	SGMGV型-带保持制动器-850W～7500W-电机_09.step.sldprt	2.00M
19	SGMGV型-带保持制动器-850W～7500W-轴_09_2.step.sldprt	25.50K
20	前驱底架.SLDPRT	110.23K
21	大齿轮圆柱齿轮136×2.SLDPRT	1.01M
22	封板.SLDPRT	51.53K
23	小齿轮圆柱齿轮34×2.SLDPRT	374.96K
24	带有双重制动的重型转向脚轮D1250.0.488.39_0.0.488.39.sldasm	481.92K
25	总成支撑座.SLDPRT	85.74K
26	把手.SLDPRT	279.20K
27	支撑杆.SLDPRT	108.67K
28	方向杆.SLDPRT	81.51K
29	电机组合.SLDASM	520.63K
30	电池举升小车.SLDASM	8.52M
31	联轴器.SLDPRT	129.65K
32	转向件.SLDPRT	114.52K
33	轮架.SLDPRT	112.43K
34	轮轴.SLDPRT	65.61K
35	辊道.SLDPRT	255.22K
36	驱动轮.SLDPRT	100.54K
37	驱动轮总成装配体.SLDASM	824.55K

工程师必备！

电动行走升降小车，主要用于工件的升降、移送、安装作业，应用多种运动机构，此设备结构合理，可做方案，结构尺寸细化后，供广大工机械程师学习、参考、借鉴！
