依据原设计的负荷计算(冷负荷3200kW，热负荷2200kW)和甲方实际产品订货，本建筑在原设计的地下一层直燃机房内设2台直燃型溴化锂吸收式冷热水机组，单台制冷量为1740kW，制热量1400kW，作为本建筑物的冷热源。 冷冻水（空调热水）系统为一次泵定水量系统。设置3台冷冻水循环泵（用2备1），冷冻水的供回水温度为7/12℃。冷冻水循环泵兼做冬季空调热水循环泵（用1备2），空调热水的供回水温度为65/60℃。
某剧场直燃机房空调图

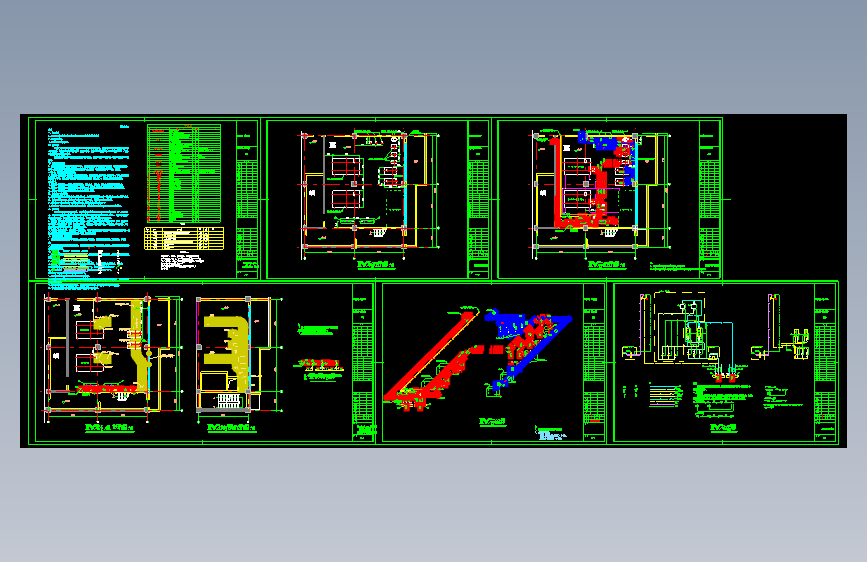

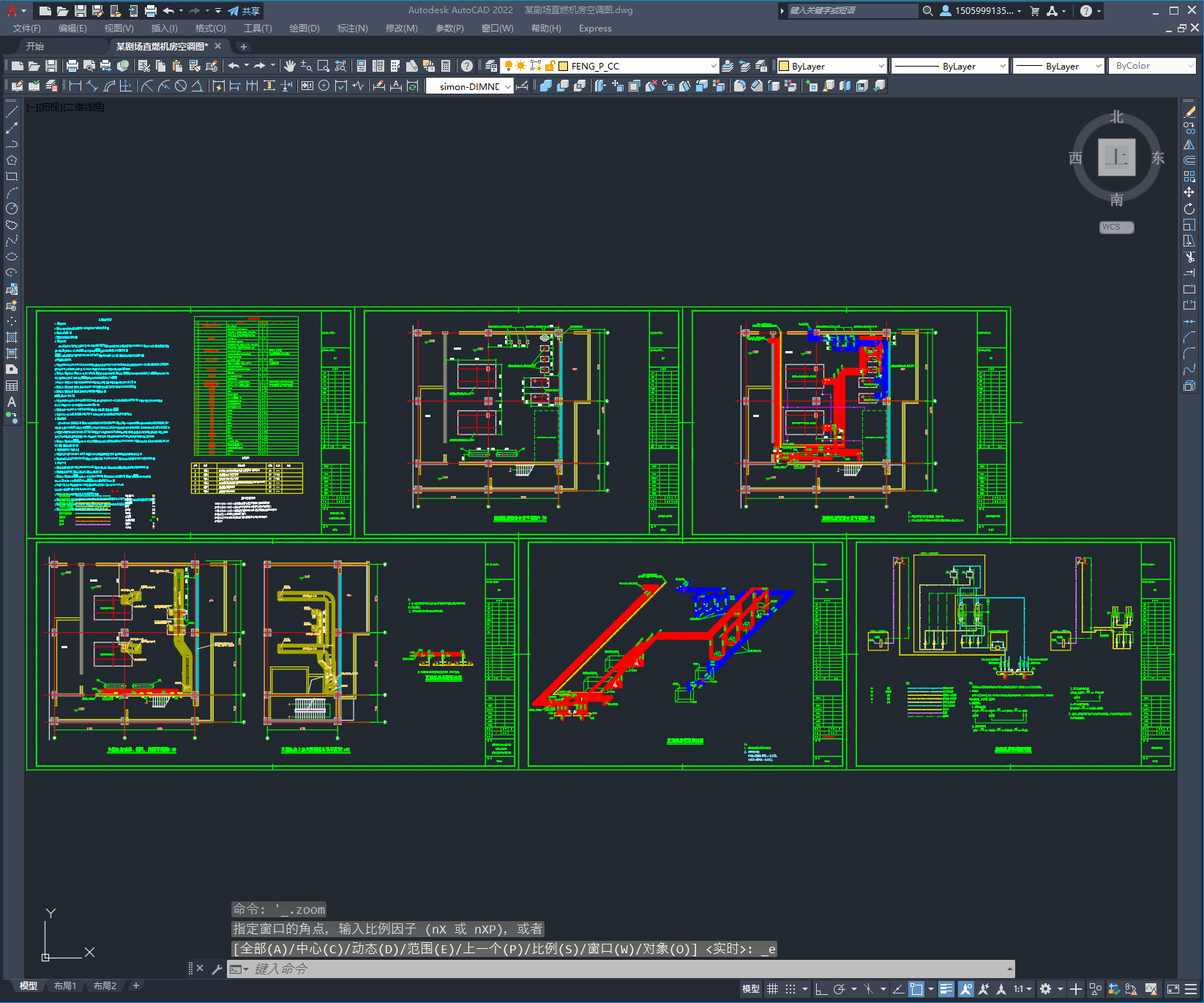

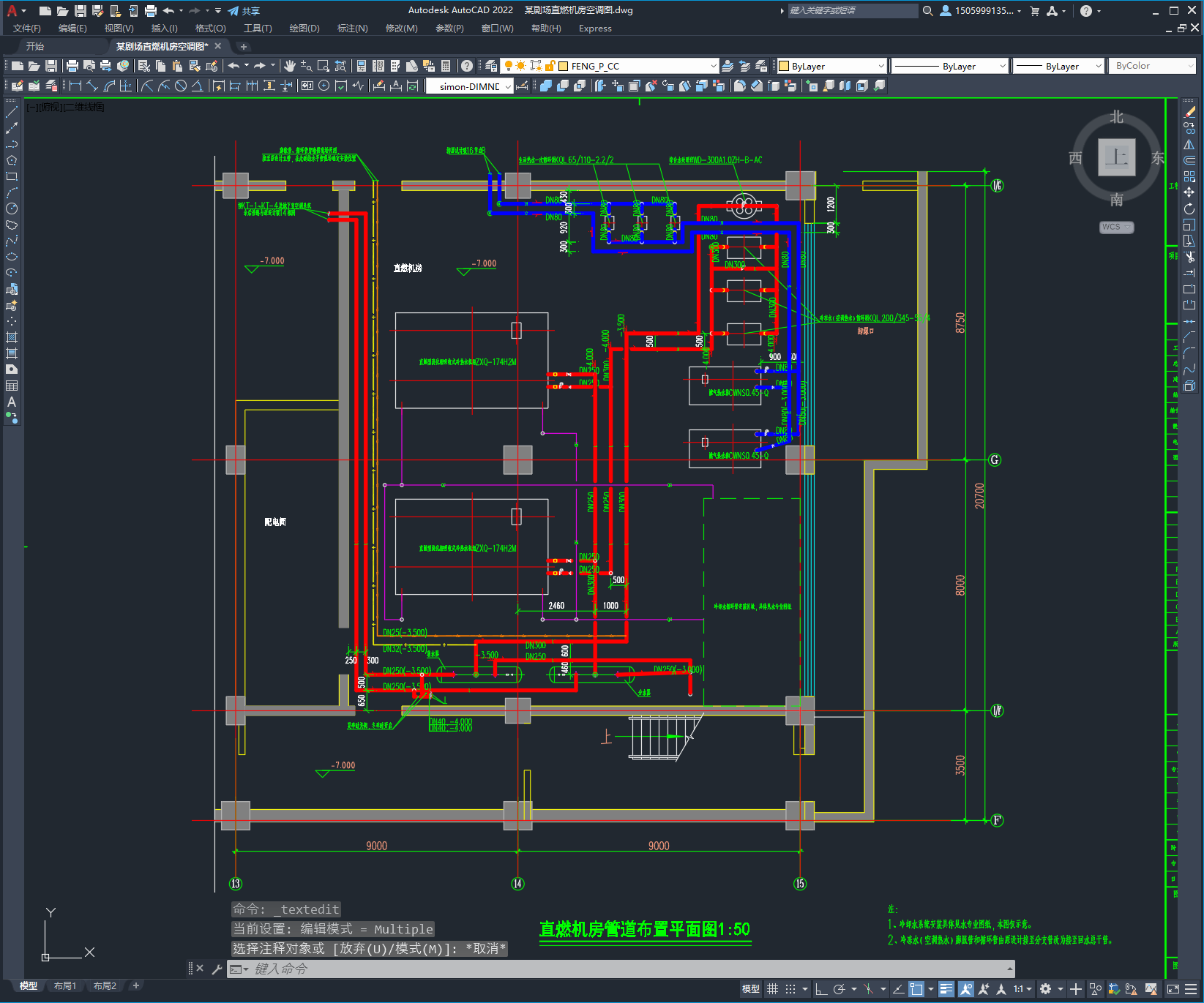

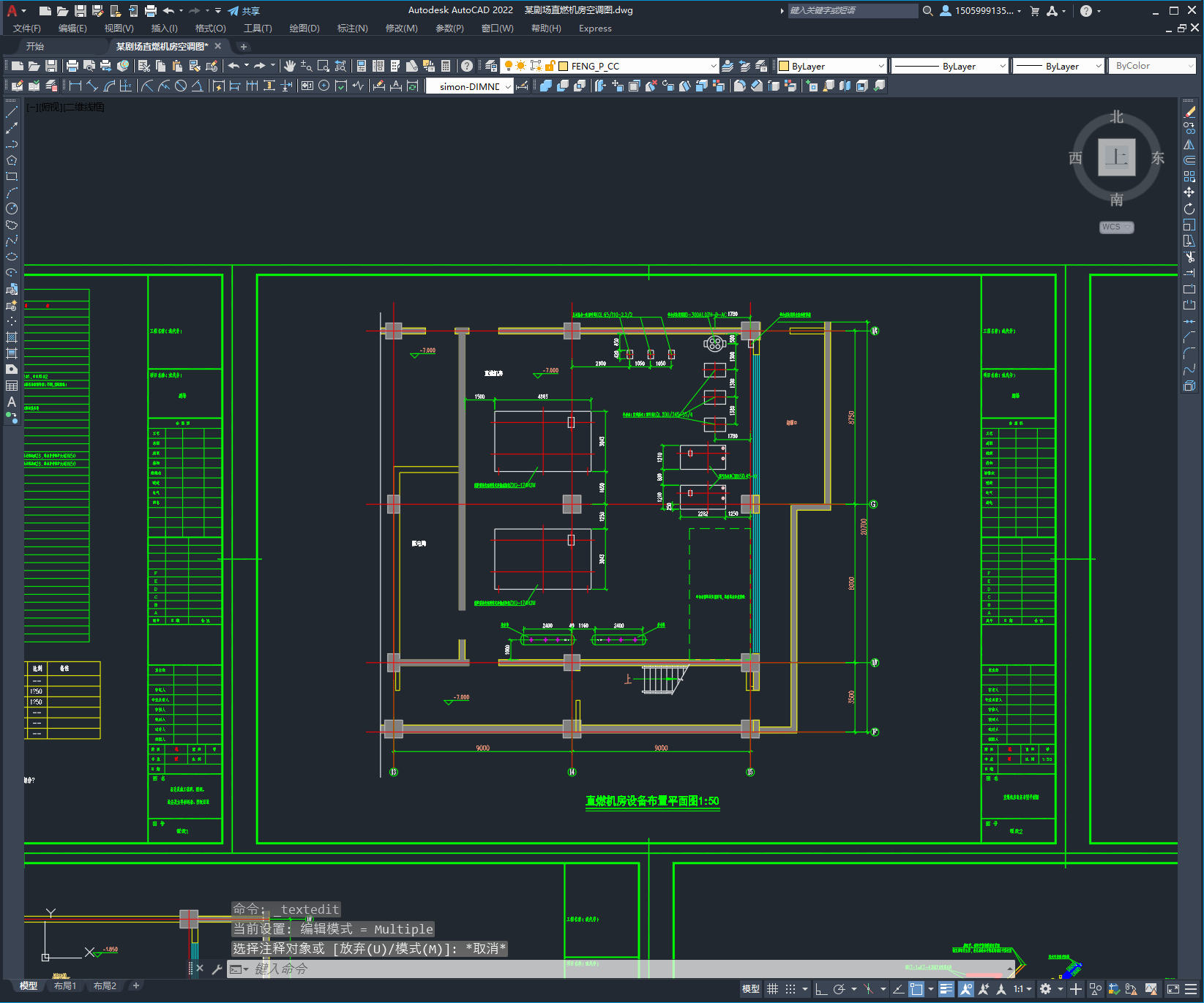

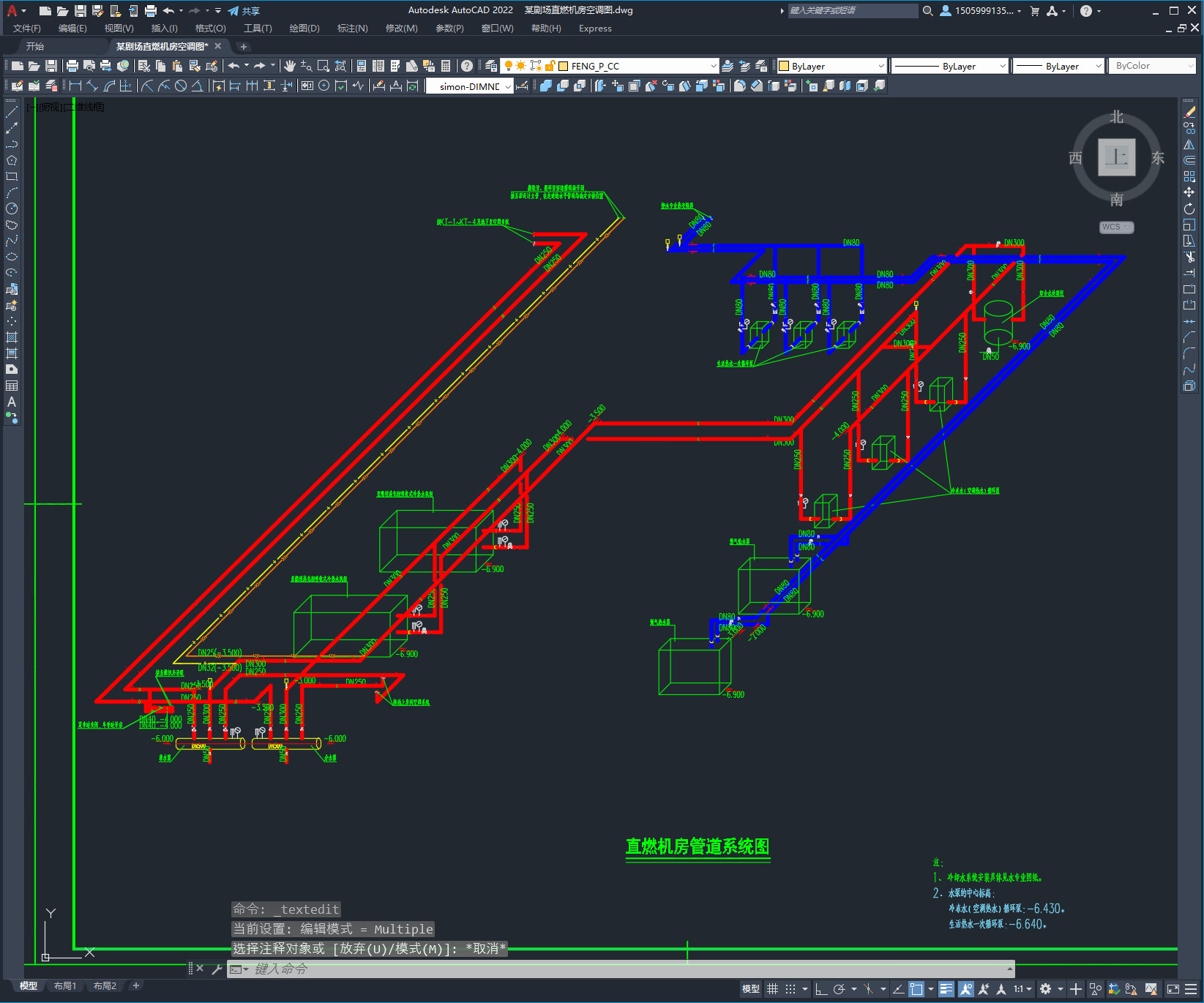

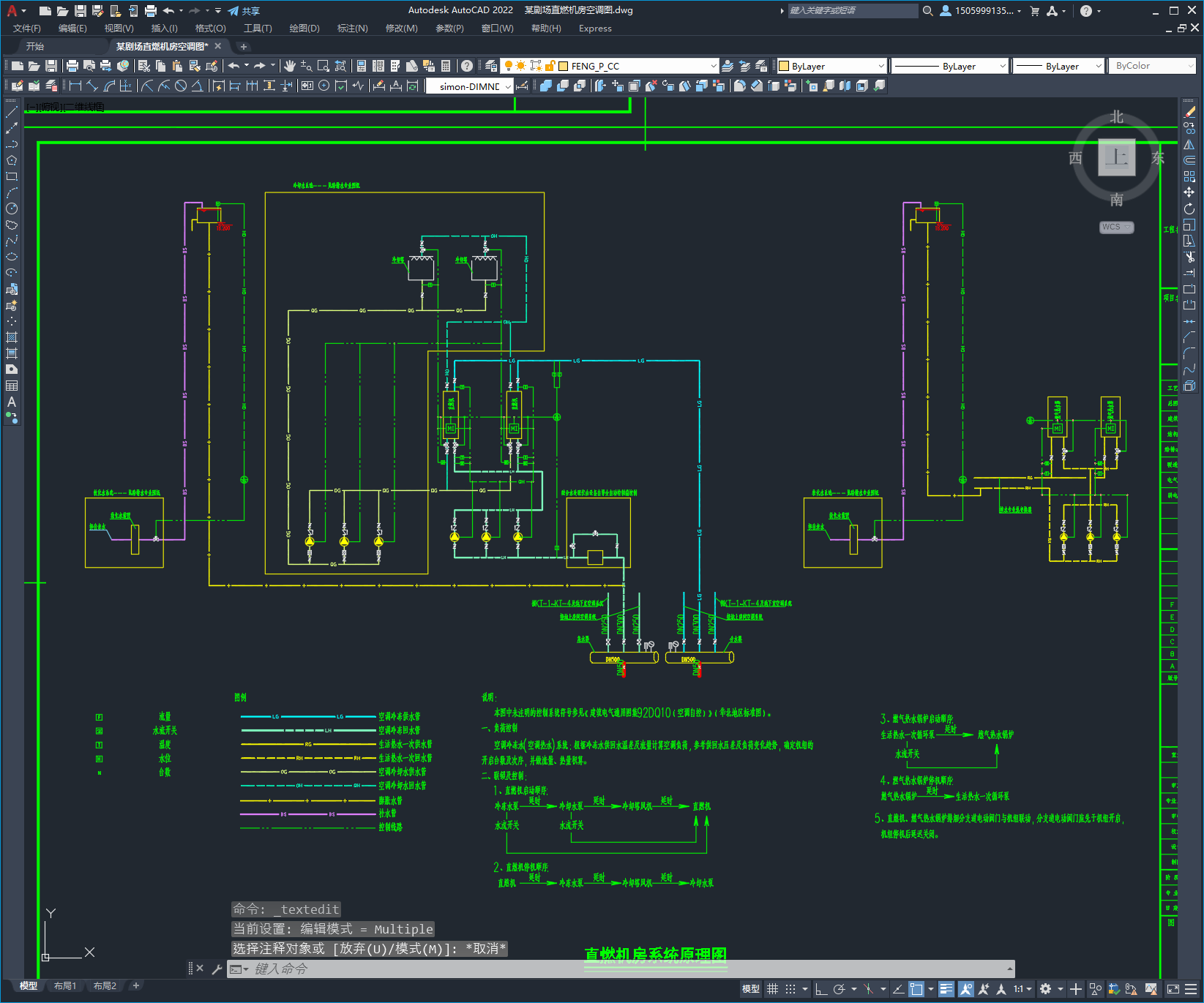

图纸描述
依据原设计的负荷计算(冷负荷3200kW，热负荷2200kW)和甲方实际产品订货，本建筑在原设计的地下一层直燃机房内设2台直燃型溴化锂吸收式冷热水机组，单台制冷量为1740kW，制热量1400kW，作为本建筑物的冷热源。 冷冻水（空调热水）系统为一次泵定水量系统。设置3台冷冻水循环泵（用2备1），冷冻水的供回水温度为7/12℃。冷冻水循环泵兼做冬季空调热水循环泵（用1备2），空调热水的供回水温度为65/60℃。
