本套资料为某（20+32+32+20）m预应力钢筋混凝土斜拉桥连续梁组合体系施工图设计，净宽7m上跨车行天桥。桥梁起讫桩号K0+307.17~K0+417.17，全长110m，中心桩号K0+362.17，与高速公路交叉桩号K18+225。上部结构采用（20+32+32+20）m预应力钢筋混凝土斜拉桥-连续梁组合体系，塔墩梁固结。下部结构采用圆端形桥墩、肋式台、钻孔灌注桩基础。
预应力钢筋混凝土斜拉桥连续梁组合体系施工图设计
图纸描述
本套资料为某（20+32+32+20）m预应力钢筋混凝土斜拉桥连续梁组合体系施工图设计，净宽7m上跨车行天桥。桥梁起讫桩号K0+307.17~K0+417.17，全长110m，中心桩号K0+362.17，与高速公路交叉桩号K18+225。上部结构采用（20+32+32+20）m预应力钢筋混凝土斜拉桥-连续梁组合体系，塔墩梁固结。下部结构采用圆端形桥墩、肋式台、钻孔灌注桩基础。
下载需要120金币
立即下载 收藏
图纸信息
作者
AwesomeWizard
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  00-目录.doc | 57.00K |
| 2 | 00-说明.doc | 48.00K |
| 3 |  01-数量表.xls | 66.00K |

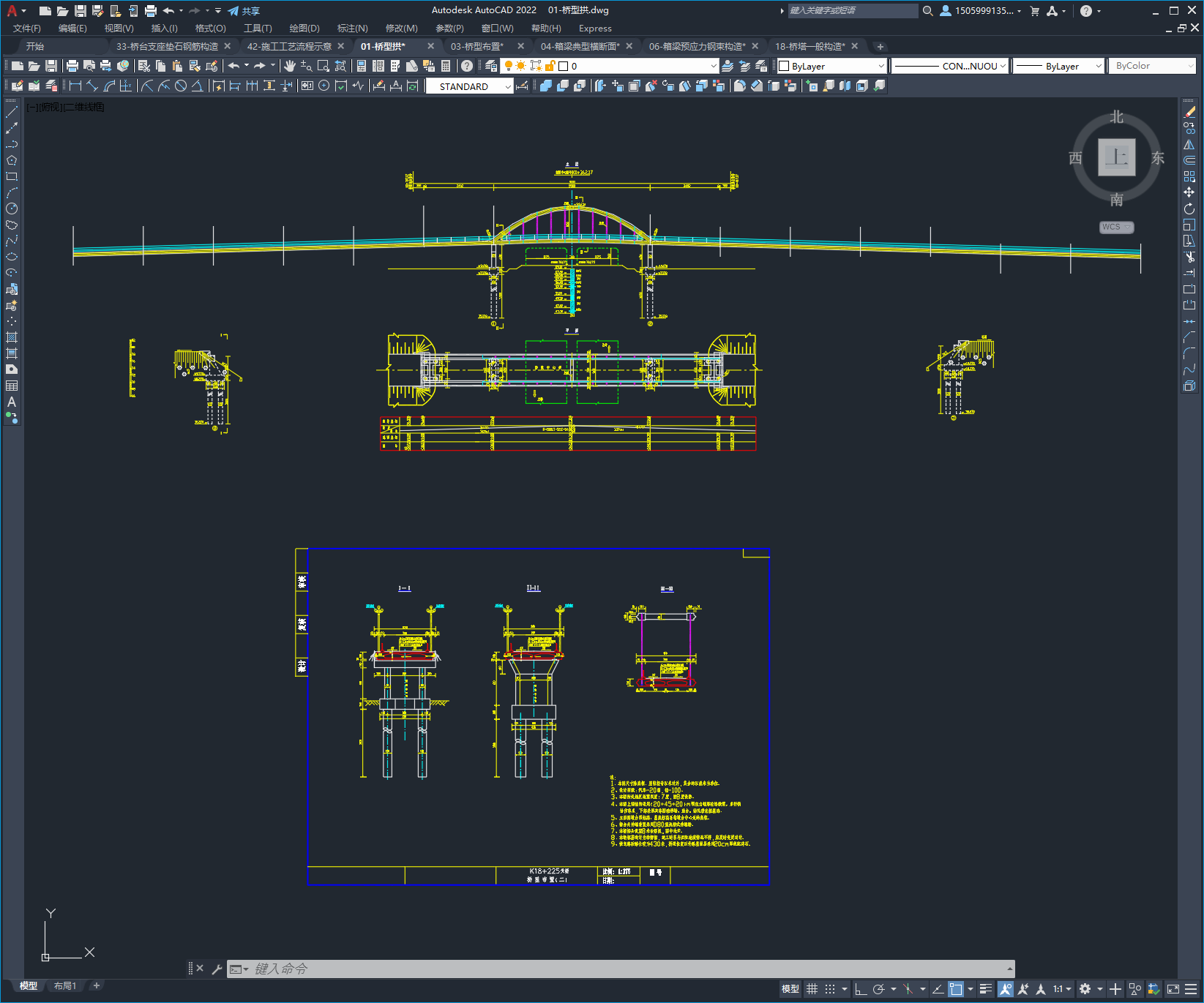

| 4 |  01-桥型拱.dwg | 287.83K |
| 5 | 02-桥位平面.dwg | 70.00K |

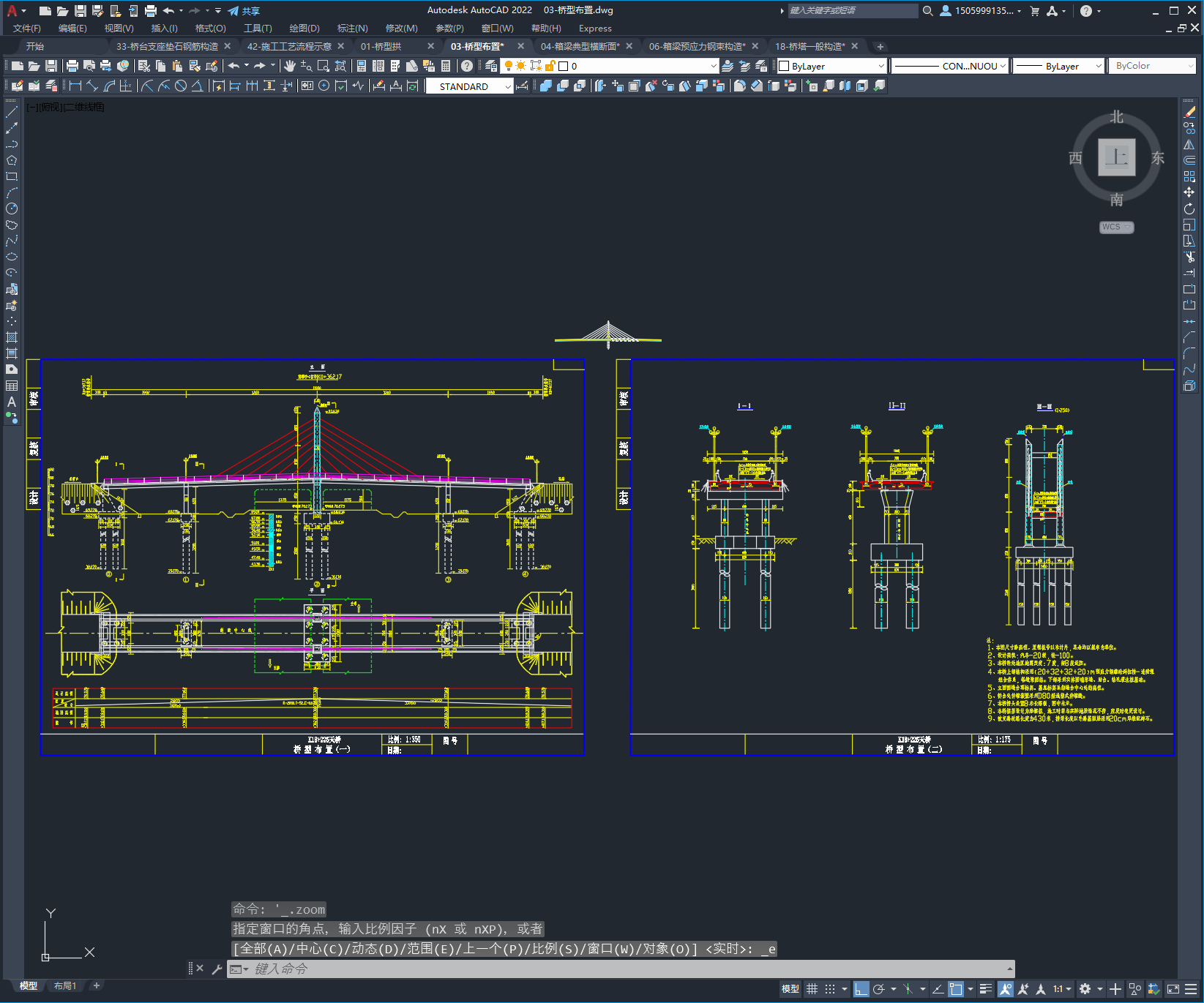

| 6 | 03-桥型布置.dwg | 334.38K |

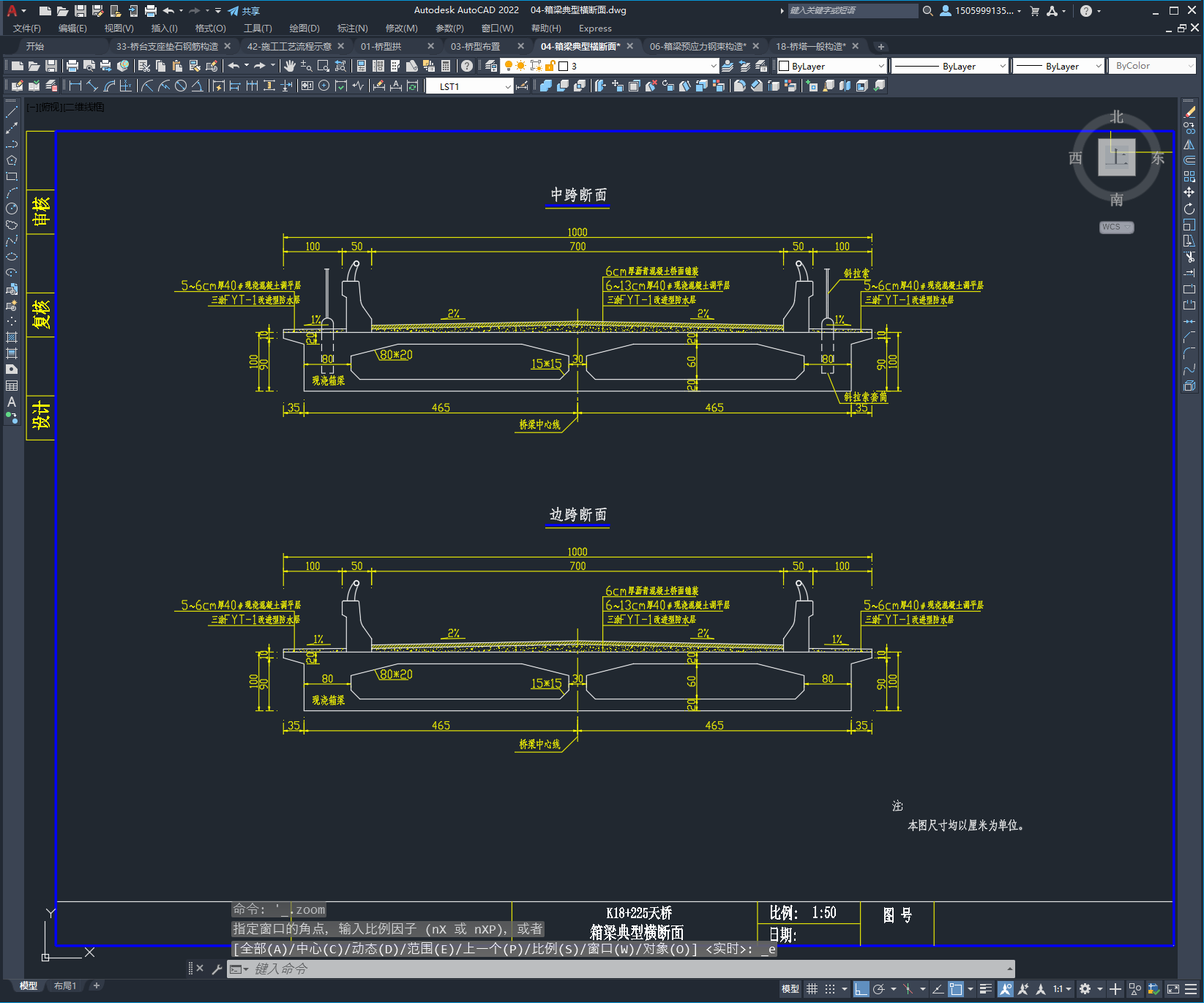

| 7 | 04-箱梁典型横断面.dwg | 115.30K |
| 8 | 05-箱梁一般构造.dwg | 257.98K |

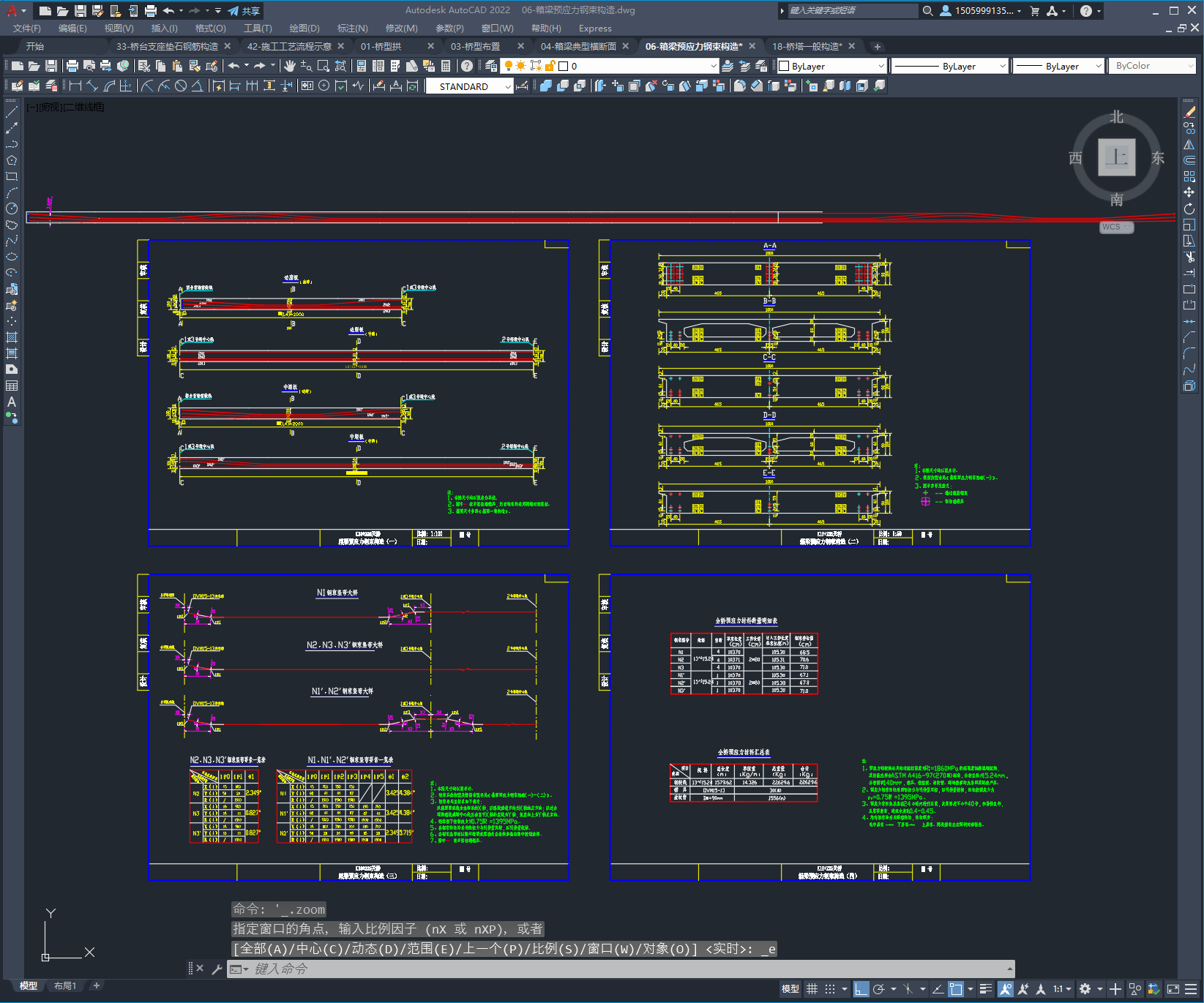

| 9 | 06-箱梁预应力钢束构造.dwg | 685.06K |
| 10 | 07-箱梁梁端封锚钢筋构造.dwg | 570.28K |
| 11 | 08-箱梁普通钢筋构造.dwg | 1.84M |
| 12 | 09-中横梁预应力钢束构造.dwg | 277.31K |
| 13 | 10-中横梁普通钢筋构造.dwg | 385.39K |
| 14 | 11-端横梁普通钢筋构造.dwg | 173.06K |
| 15 | 12-斜拉索编号及导筒布置示意.dwg | 94.92K |
| 16 | 13-斜拉索设计参数表.dwg | 627.23K |
| 17 | 14-主梁拉索预埋管及锚垫板构造.dwg | 112.84K |
| 18 | 15-主梁斜拉索锚固预留槽及锚下钢筋构造.dwg | 243.83K |
| 19 | 16-桥塔拉索预埋管及锚垫板构造.dwg | 105.97K |
| 20 | 17-桥塔斜拉索张拉槽口及锚下钢筋构造.dwg | 423.33K |

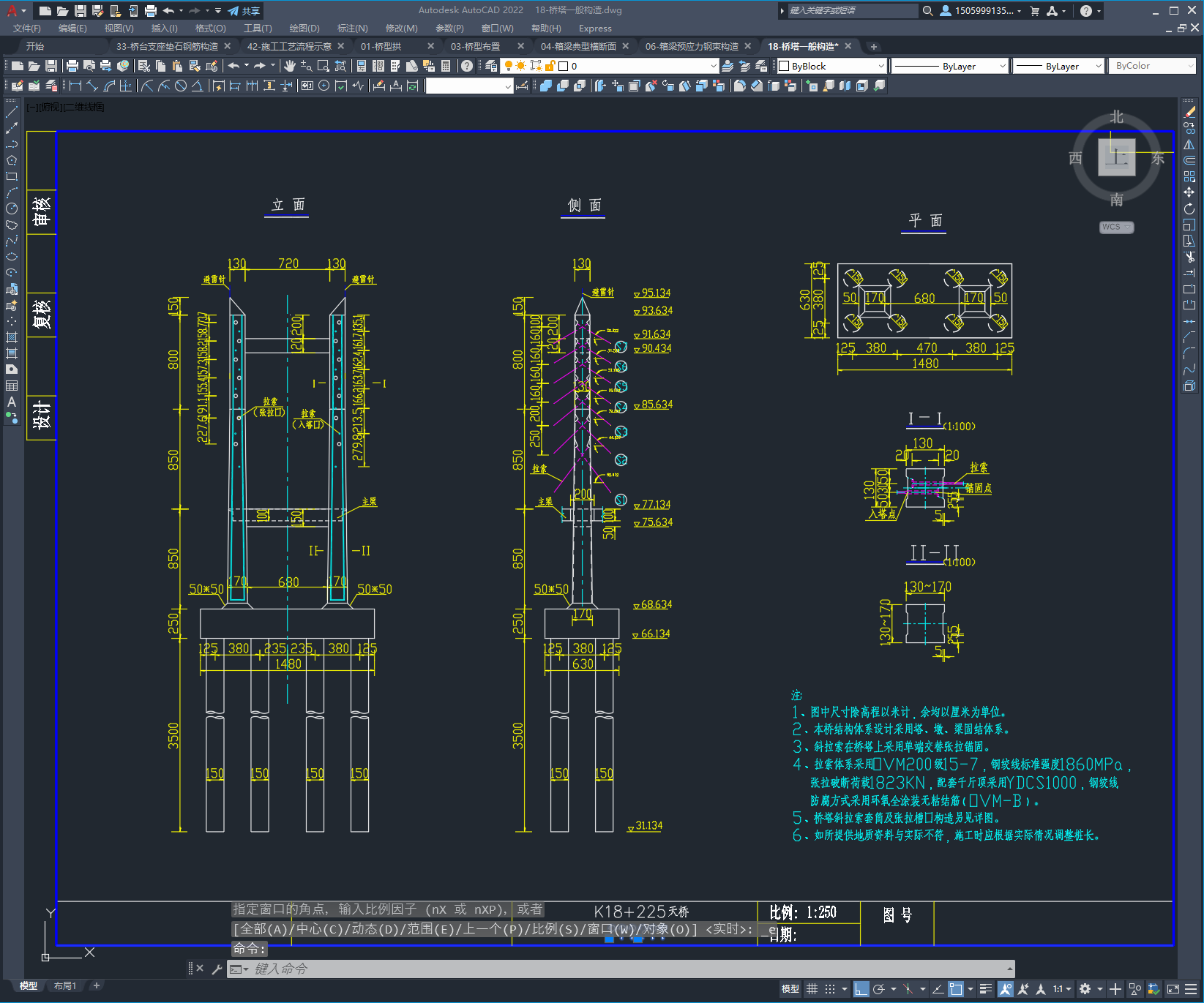

| 21 | 18-桥塔一般构造.dwg | 405.88K |
| 22 | 19-桥塔塔身钢筋构造.dwg | 552.14K |
| 23 | 20-桥塔上横梁钢筋构造.dwg | 70.58K |
| 24 | 21-桥塔承台钢筋构造.dwg | 178.06K |
| 25 | 22-桥塔基桩钢筋构造.dwg | 70.74K |
| 26 | 23-桥墩一般构造.dwg | 77.02K |
| 27 | 24-桥墩墩身钢筋构造.dwg | 188.98K |
| 28 | 25-桥墩承台钢筋构造.dwg | 116.71K |
| 29 | 26-桥墩基桩钢筋构造.dwg | 62.78K |
| 30 | 27-桥台一般构造.dwg | 705.08K |
| 31 | 28-桥台盖梁钢筋构造.dwg | 93.53K |
| 32 | 29-桥台肋身钢筋构造.dwg | 90.66K |
| 33 | 30-桥台承台钢筋构造.dwg | 115.93K |
| 34 | 31-桥台基桩钢筋构造.dwg | 69.34K |
| 35 | 32-桥台挡块钢筋构造.dwg | 68.34K |

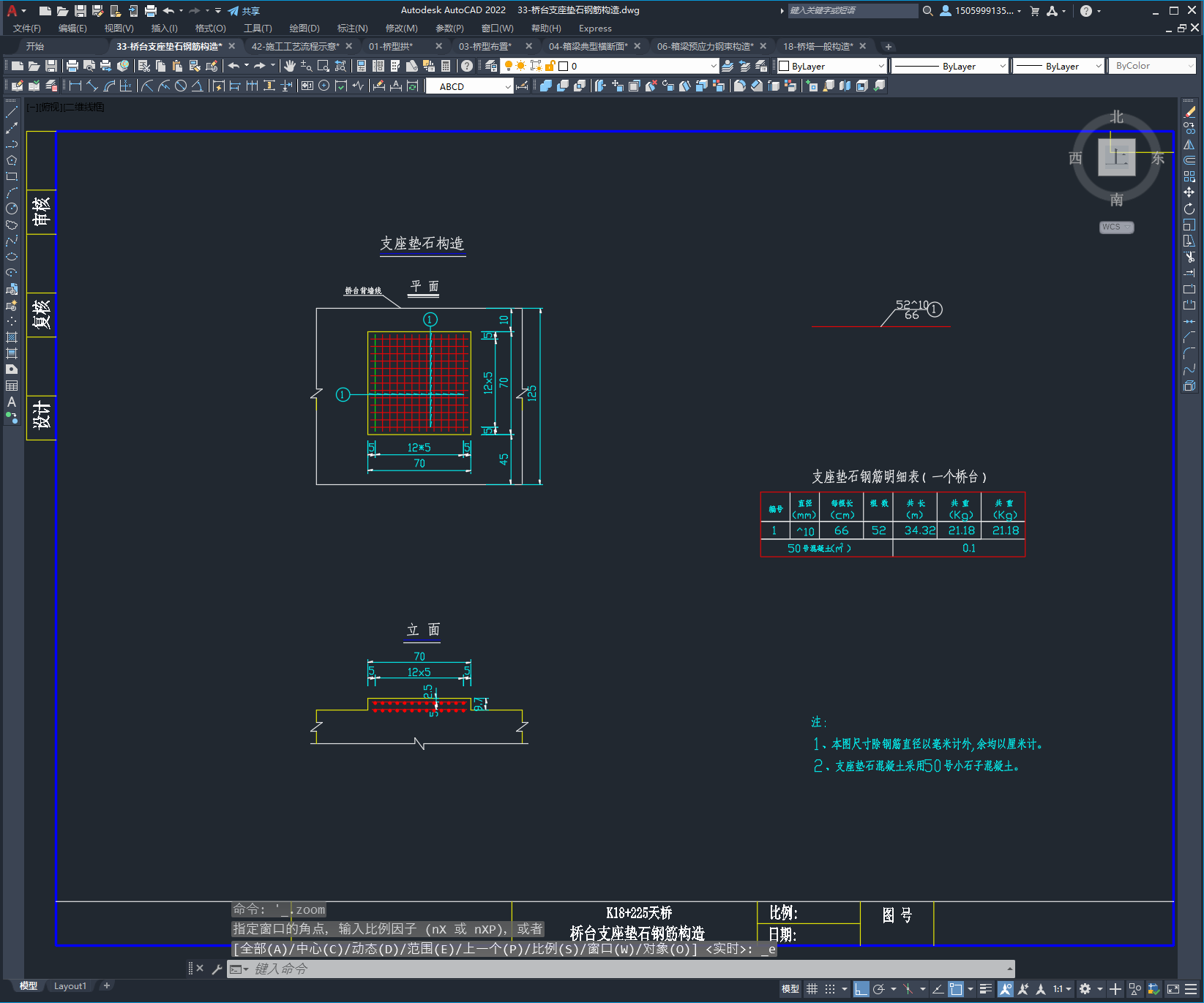

| 36 | 33-桥台支座垫石钢筋构造.dwg | 155.37K |
| 37 | 34-桥台耳背墙钢筋构造.dwg | 353.88K |
| 38 | 35-桥头搭板钢筋构造.dwg | 159.88K |
| 39 | 36-板式橡胶支座构造.dwg | 164.92K |
| 40 | 37-锥坡一般构造.dwg | 324.50K |
| 41 | 38-护栏钢筋构造.dwg | 160.44K |
| 42 | 39-桥面排水构造.dwg | 90.22K |
| 43 | 40-行车道伸缩缝构造.dwg | 277.04K |
| 44 | 41-桩基坐标表.dwg | 100.33K |

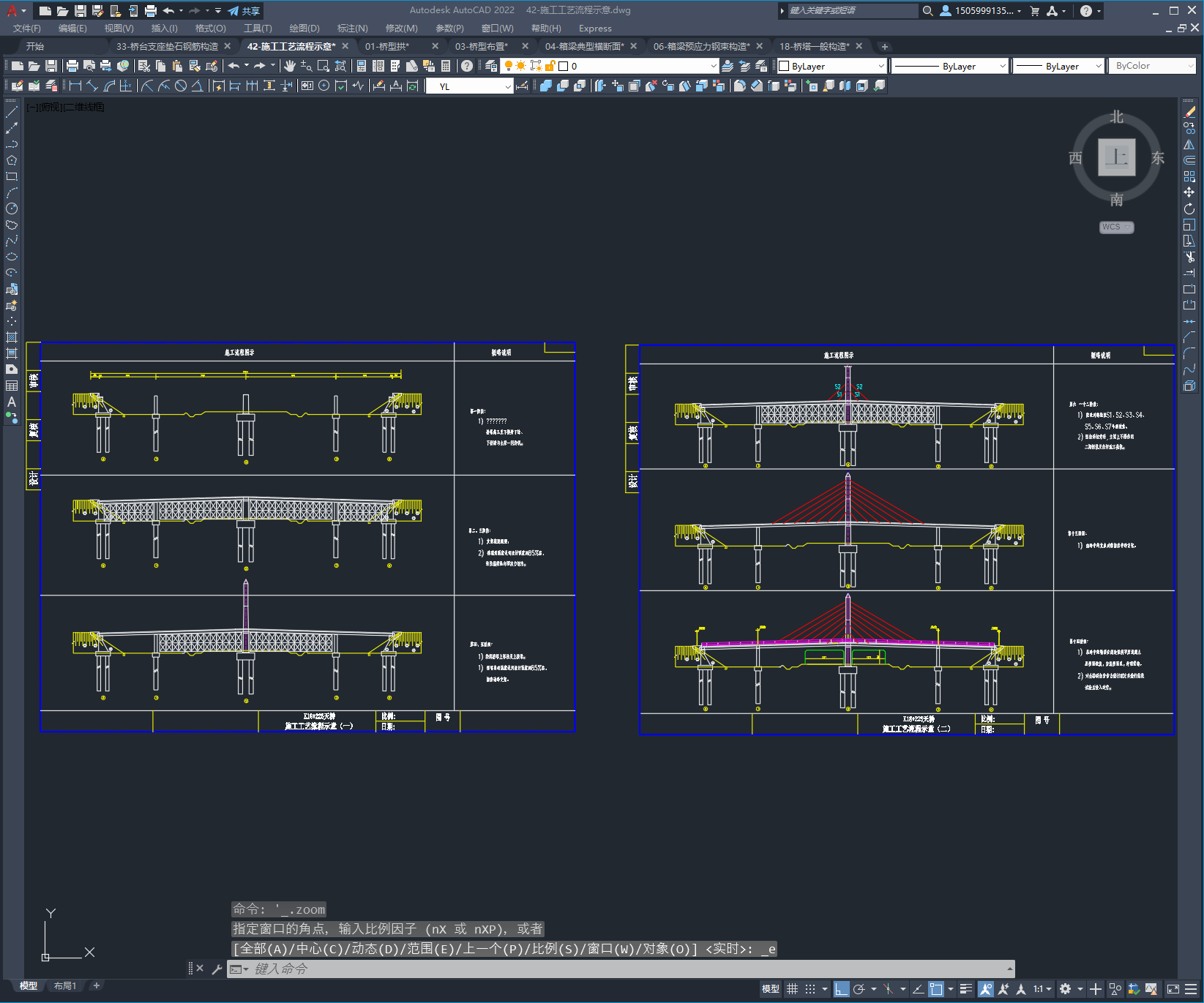

| 45 | 42-施工工艺流程示意.dwg | 510.39K |
