桁架机械手sw三维SW2017带参图纸下载,该图纸类型属于机械设备、自动化设备图纸,图纸大小34.96M,图纸格式为sldprt,sldasm,step,dwg,pdf,图纸软件为SOLIDWORKS 2017,可供设计参考。

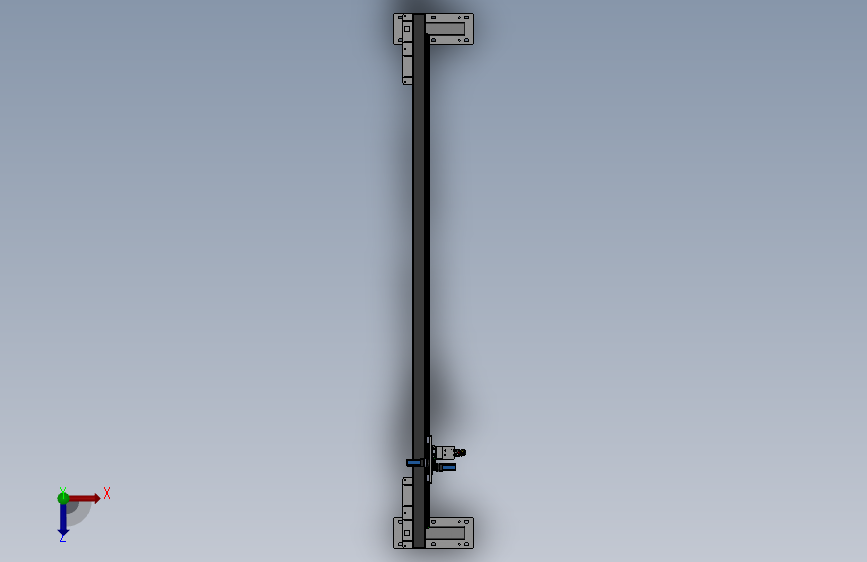

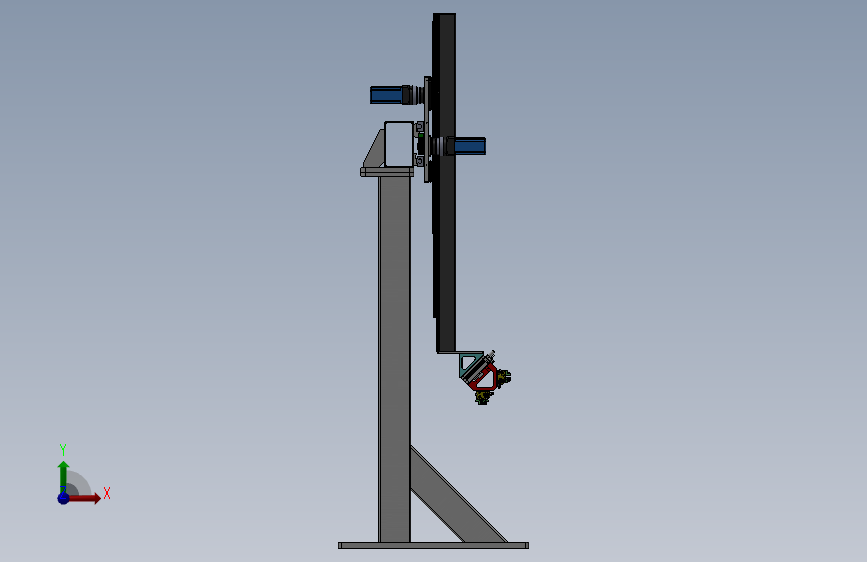

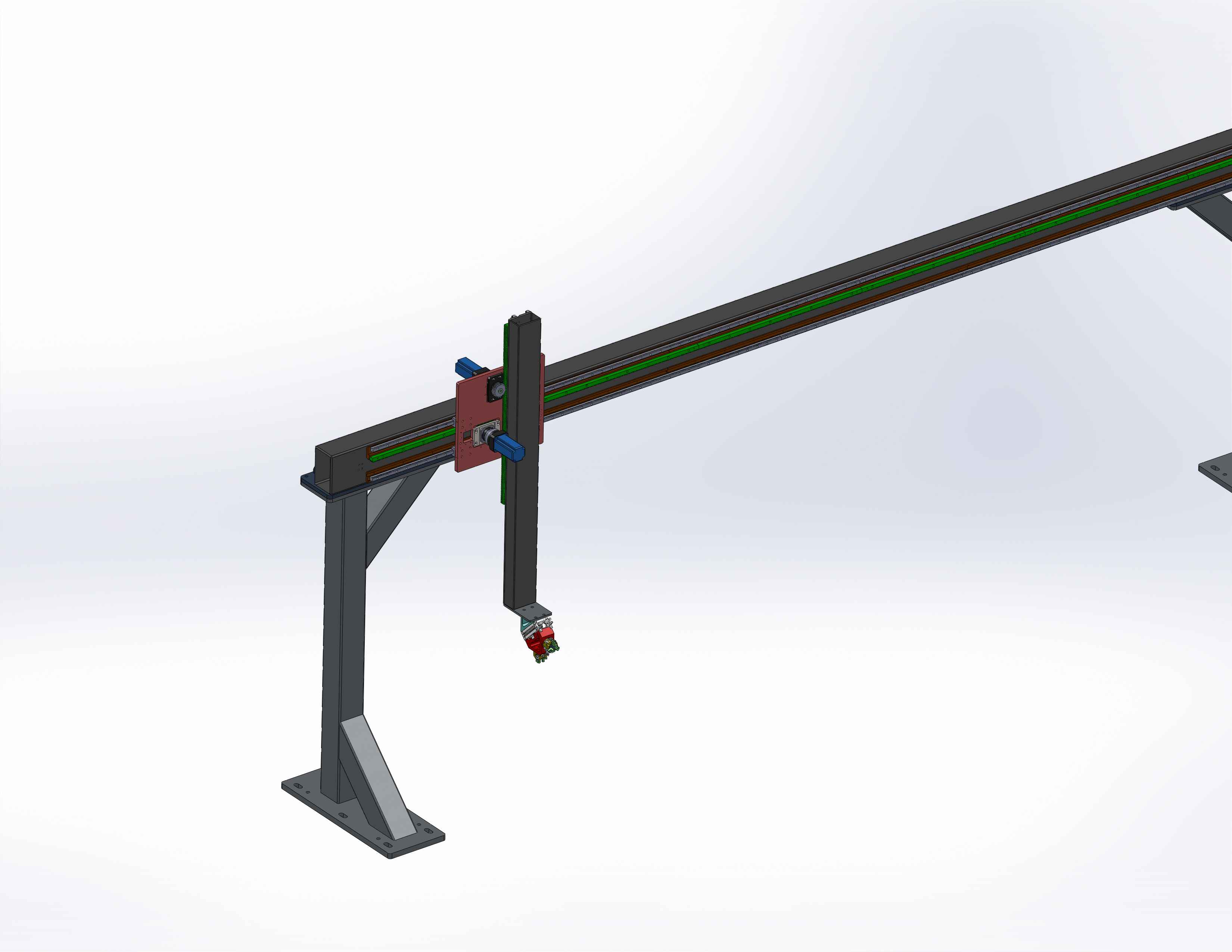

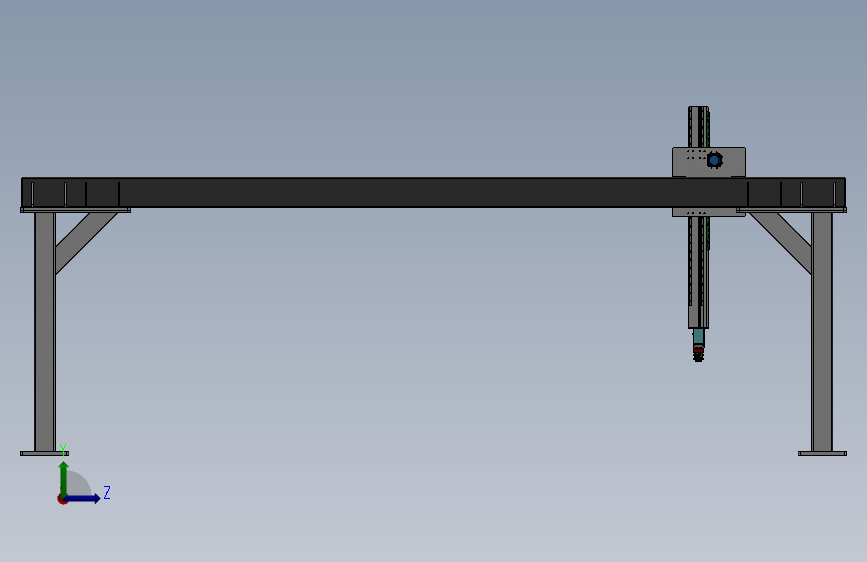

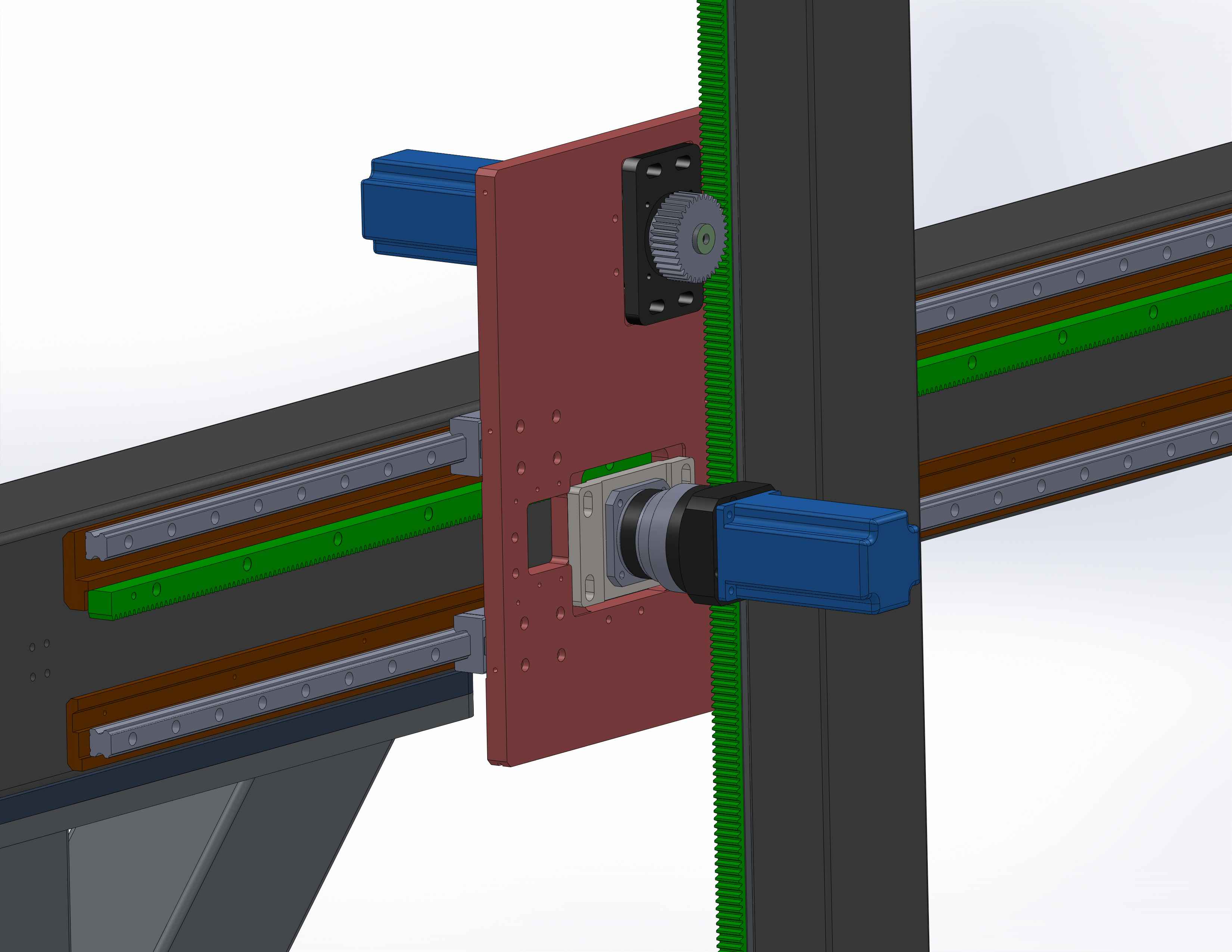

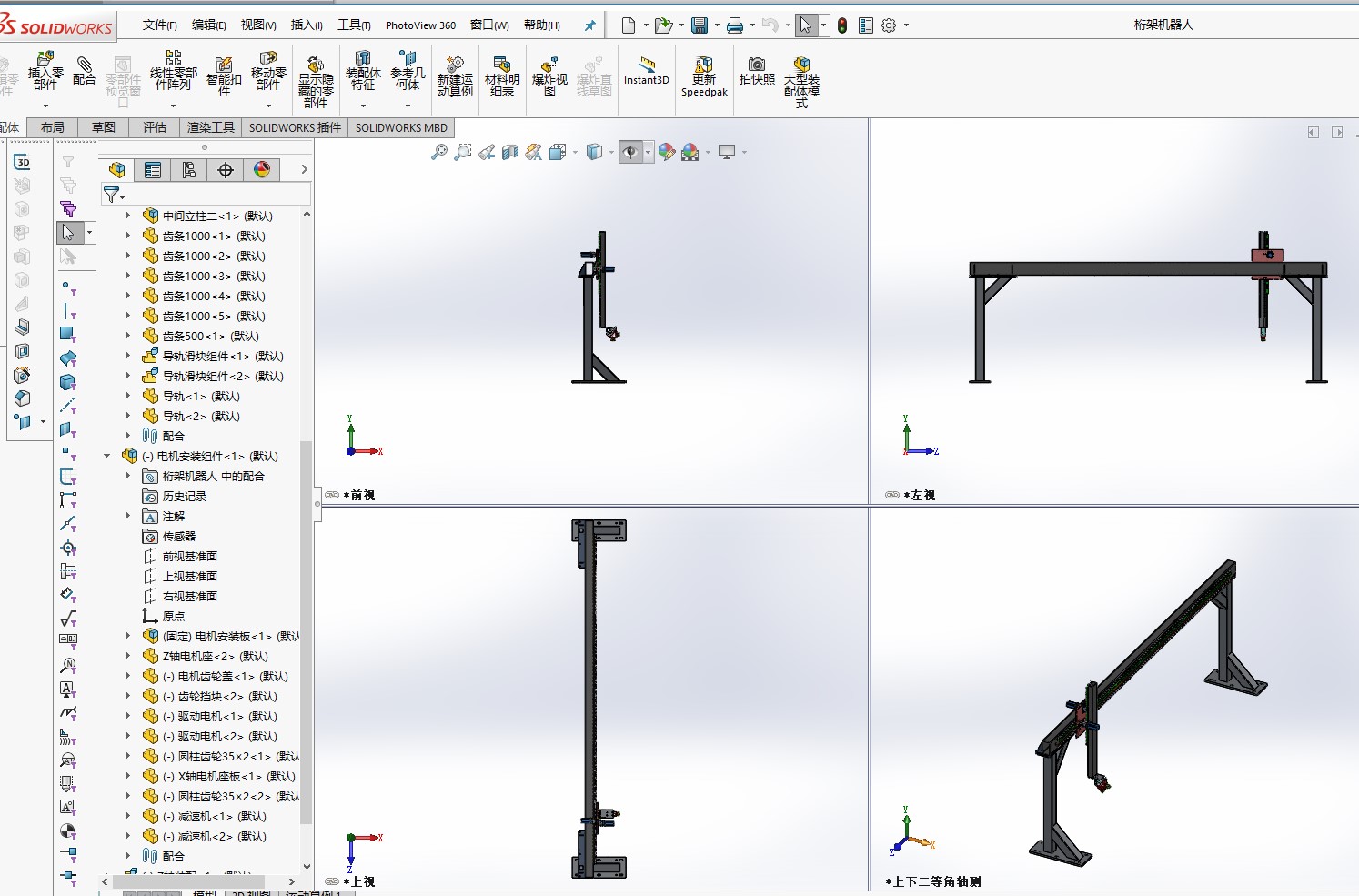

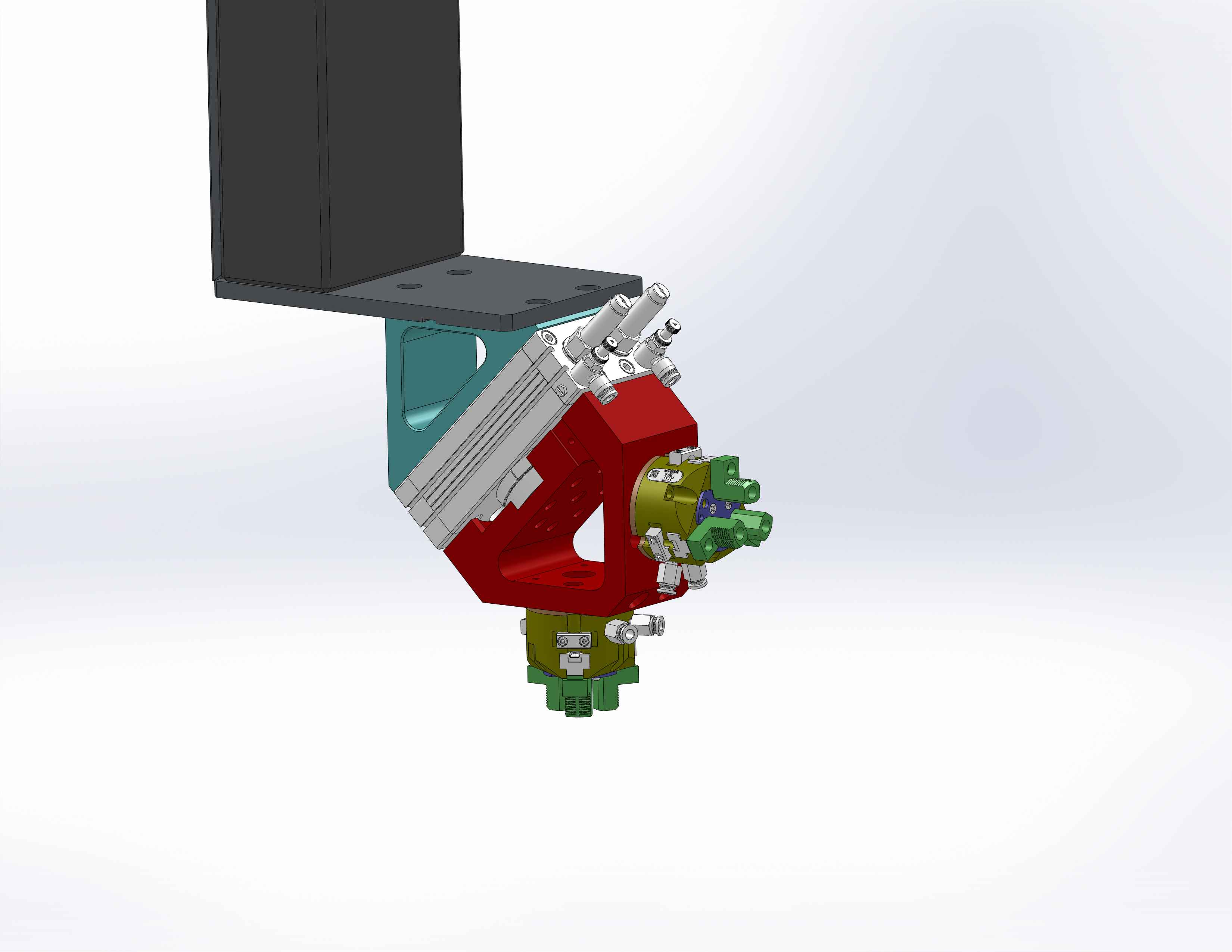

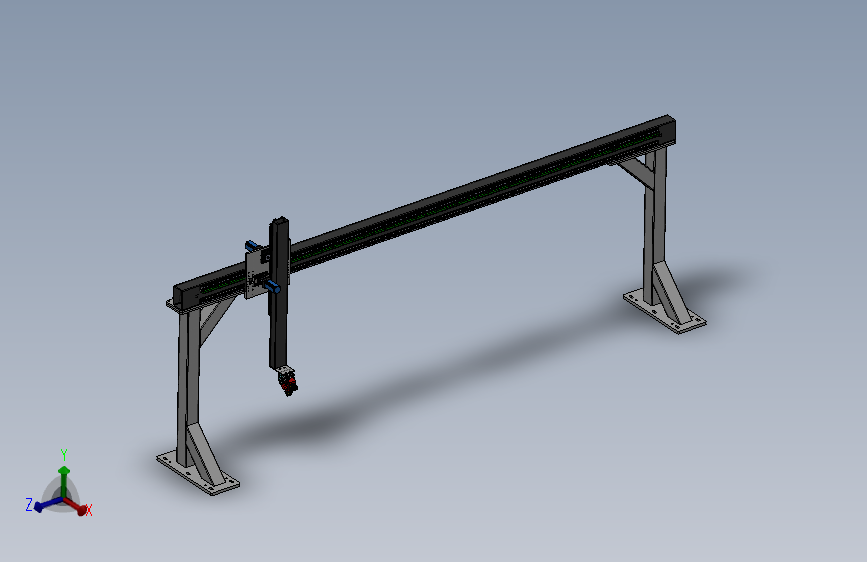

桁架机械手sw三维SW2017带参
图纸描述
桁架机械手sw三维SW2017带参图纸下载,该图纸类型属于机械设备、自动化设备图纸,图纸大小34.96M,图纸格式为sldprt,sldasm,step,dwg,pdf,图纸软件为SOLIDWORKS 2017,可供设计参考。
下载需要150金币
立即下载 收藏
图纸信息
图纸ID ：451567
文件大小：34.96M
所需金币：150
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt,sldasm,step,dwg,pdf
软件版本：SOLIDWORKS 2017
作者
巫马悔
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  MSA20LA；导轨.sldprt | 188.35K |
| 2 |  MSA20LS；导轨滑块.sldasm | 164.78K |
| 3 | MSA20LS；滑块.sldprt | 329.96K |
| 4 | MSA25LS-L2520；导轨.sldprt | 207.36K |
| 5 | MSA25LS；滑块.sldprt | 163.26K |
| 6 | X轴导轨基准座-1.SLDPRT | 66.80K |
| 7 | X轴导轨座无基准-1.SLDPRT | 68.27K |
| 8 | X轴电机座板.SLDPRT | 121.95K |
| 9 | X轴装配体.SLDASM | 1.21M |
| 10 | Z轴.SLDPRT | 136.34K |
| 11 | Z轴主导轨座.SLDPRT | 74.12K |
| 12 | Z轴电机座.SLDPRT | 160.46K |
| 13 | Z轴组焊件.SLDASM | 533.92K |
| 14 | Z轴装配.SLDASM | 559.98K |
| 15 | 中间柱上安装板.SLDPRT | 110.50K |
| 16 | 中间立柱一.SLDASM | 195.40K |
| 17 | 中间立柱二.SLDASM | 202.25K |
| 18 | 减速机.SLDPRT | 290.28K |
| 19 | 圆柱齿轮35×2.SLDPRT | 292.42K |
| 20 | 地板连接板.SLDPRT | 101.84K |
| 21 | 垫板.SLDPRT | 46.99K |
| 22 | 安装板.SLDPRT | 921.25K |
| 23 | 导轨.sldprt | 221.93K |
| 24 | 导轨滑块组件.SLDASM | 127.40K |
| 25 | 手指.sldprt | 178.03K |
| 26 | 手爪连接板.sldprt | 147.46K |
| 27 | 手爪（AF46-40）.SLDPRT | 2.91M |
| 28 | 手腕（AF46-40手爪）.sldasm | 1.83M |
| 29 | 方钢梁.SLDPRT | 114.23K |
| 30 | 旋转气缸（HRQ50A）.sldprt | 499.45K |

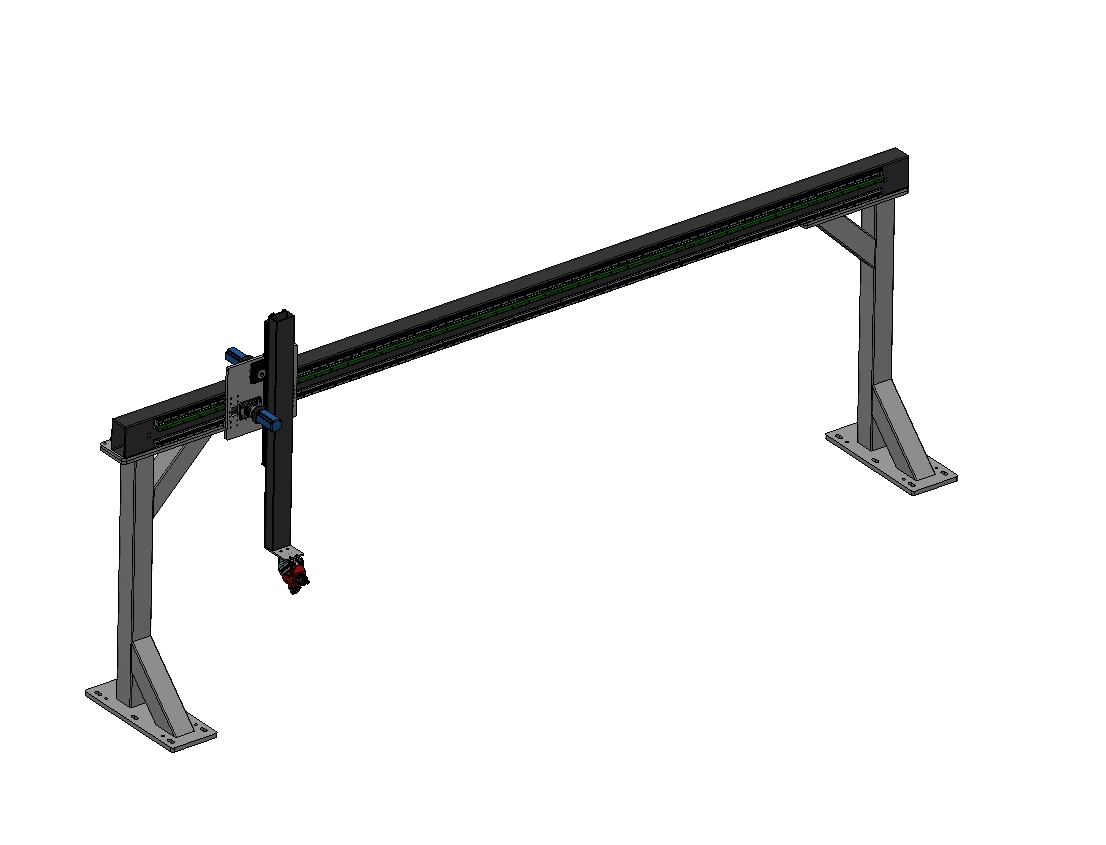

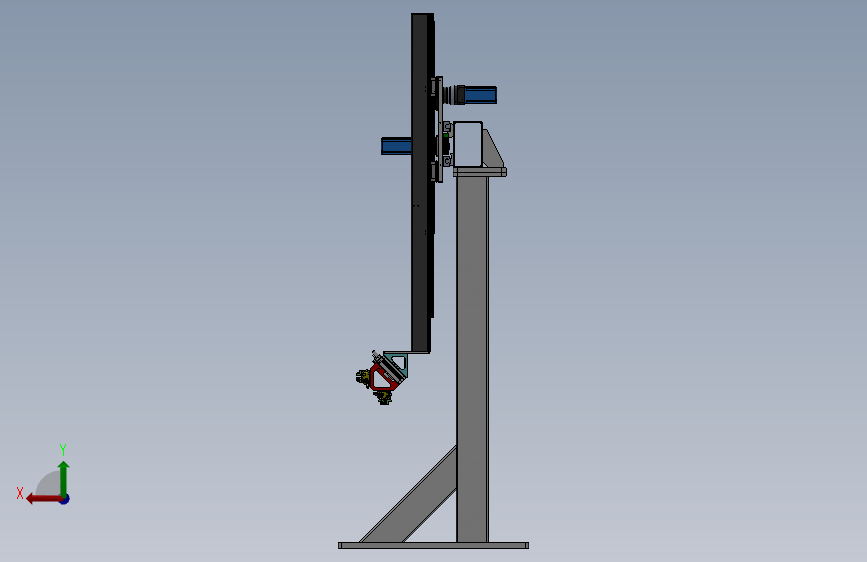

| 31 | 桁架机器人.SLDASM | 3.44M |
| 32 |  桁架机器人.STEP | 30.00M |
| 33 | 横梁.SLDASM | 1.23M |
| 34 | 横梁.SLDPRT | 89.78K |
| 35 | 横梁座-2.SLDPRT | 91.87K |
| 36 | 横梁座加强肋.SLDPRT | 72.63K |
| 37 | 电机安装板.SLDASM | 357.55K |
| 38 | 电机安装组件.SLDASM | 639.25K |
| 39 | 电机齿轮盖.SLDPRT | 96.11K |
| 40 | 立柱方钢.SLDPRT | 87.90K |
| 41 | 竖梁连接板.sldprt | 102.67K |
| 42 | 端板.SLDPRT | 133.44K |
| 43 | 管接头（APC6-M5）.sldprt | 45.22K |
| 44 |  衍架机械手.avi | 6.18M |
| 45 | 调速阀（ASL6-01）.sldprt | 597.13K |
| 46 | 驱动电机.sldprt | 179.08K |
| 47 | 齿条1000.SLDPRT | 760.38K |
| 48 | 齿条500.SLDPRT | 607.85K |
| 49 | 齿轮挡块.SLDPRT | 100.77K |

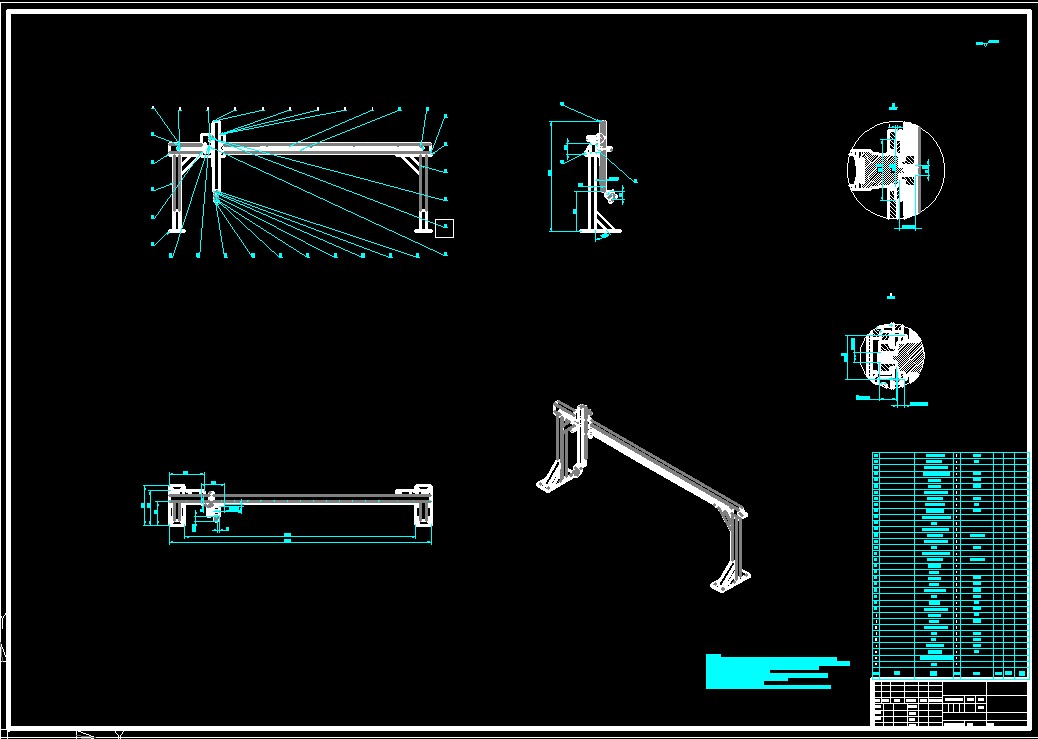

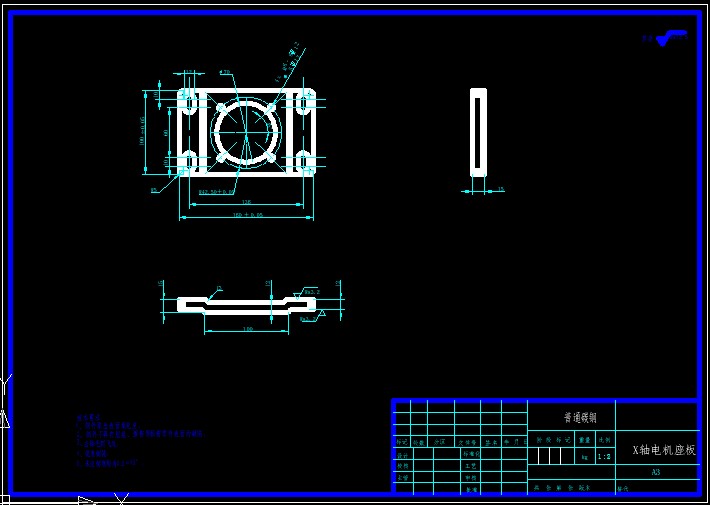

| 50 |  X轴电机座板.DWG | 299.19K |
| 51 |  X轴电机座板.PDF | 151.98K |
| 52 | 中间立柱二.DWG | 305.56K |
| 53 | 中间立柱二.PDF | 152.47K |
| 54 | 桁架机器人.DWG | 2.79M |
| 55 | 桁架机器人.PDF | 460.10K |
| 56 | 横梁.DWG | 313.60K |
| 57 | 横梁.PDF | 152.58K |
| 58 | 竖梁连接板.DWG | 291.41K |
| 59 | 竖梁连接板.PDF | 147.94K |
| 60 | 端板.DWG | 284.80K |
| 61 | 端板.PDF | 144.75K |
