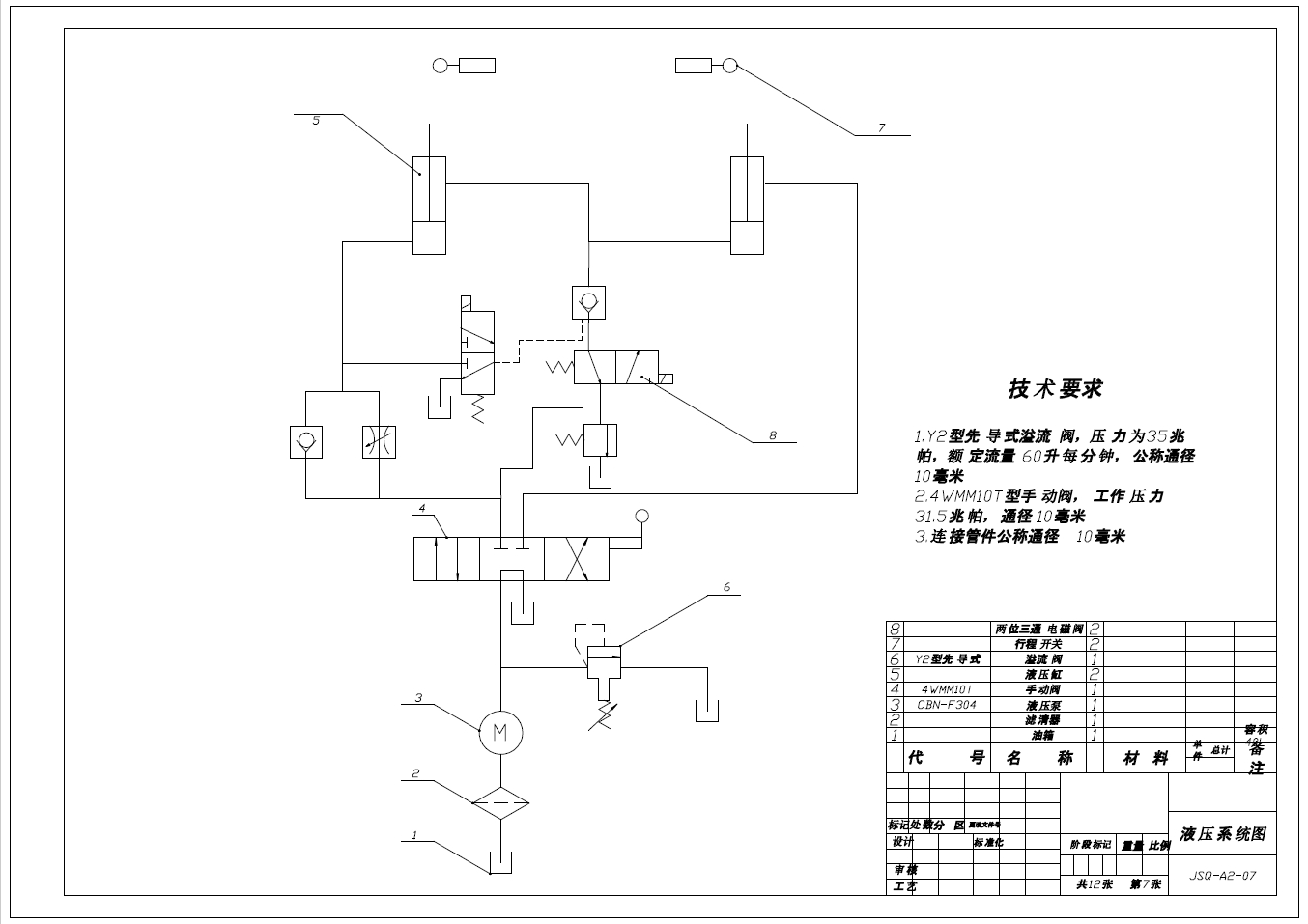

液压双柱式举升机的设计+CAD+说明书图纸下载,该图纸类型属于零部件模型、液压及气动元件图纸,图纸大小6.82M,图纸格式为dwg,图纸软件为AutoCAD 2010,可供设计参考。
液压双柱式举升机的设计+CAD+说明书
图纸描述
液压双柱式举升机的设计+CAD+说明书图纸下载,该图纸类型属于零部件模型、液压及气动元件图纸,图纸大小6.82M,图纸格式为dwg,图纸软件为AutoCAD 2010,可供设计参考。
下载需要140金币
立即下载 收藏
图纸信息
作者
WX_202777
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  举升臂-A1.bak | 303.63K |
| 2 |  举升臂-A1.dwg | 96.41K |
| 3 | 柱塞杆-A2.bak | 232.25K |
| 4 | 柱塞杆-A2.dwg | 81.68K |
| 5 | 槽轮-A2.bak | 230.97K |
| 6 | 槽轮-A2.dwg | 80.14K |
| 7 | 槽轮座-A2.bak | 205.86K |
| 8 | 槽轮座-A2.dwg | 81.46K |
| 9 | 槽轮轴-A2.bak | 198.89K |
| 10 | 槽轮轴-A2.dwg | 77.27K |
| 11 | 活塞-A2.bak | 208.58K |
| 12 | 活塞-A2.dwg | 86.99K |
| 13 | 液压双柱举升机装配图.bak | 537.26K |
| 14 | 液压双柱举升机装配图.dwg | 241.13K |
| 15 | 液压系统图-A2.bak | 247.78K |
| 16 | 液压系统图-A2.dwg | 88.87K |
| 17 | 液压缸-A1.bak | 274.98K |
| 18 | 液压缸-A1.dwg | 108.50K |
| 19 | 答辩ppt.pptx | 196.67K |
| 20 | 缸头-A2.bak | 202.36K |
| 21 | 缸头-A2.dwg | 79.96K |
| 22 | 缸底-A2.bak | 240.66K |
| 23 | 缸底-A2.dwg | 84.62K |
| 24 | 缸盖-A2.bak | 204.33K |
| 25 | 缸盖-A2.dwg | 82.37K |
| 26 | 说明书.doc | 2.73M |
| 27 | 举升臂-A1.dwg | 303.63K |
| 28 | 柱塞杆-A2.dwg | 232.25K |
| 29 | 槽轮-A2.dwg | 230.97K |
| 30 | 槽轮座-A2.dwg | 205.86K |
| 31 | 槽轮轴-A2.dwg | 198.89K |
| 32 | 活塞-A2.dwg | 208.58K |
| 33 | 液压双柱举升机装配图.dwg | 537.26K |
| 34 | 液压系统图-A2.dwg | 247.78K |
| 35 | 液压缸-A1.dwg | 274.98K |
| 36 | 缸头-A2.dwg | 202.36K |
| 37 | 缸底-A2.dwg | 240.66K |
| 38 | 缸盖-A2.dwg | 204.33K |
