110kV变电站电气设计+CAD+说明书图纸下载,该图纸类型属于电子电工、电器设备及元件图纸,图纸大小2.38M,图纸格式为dwg,图纸软件为AutoCAD 2007,可供设计参考。
110kV变电站电气设计+CAD+说明书
图纸描述
110kV变电站电气设计+CAD+说明书图纸下载,该图纸类型属于电子电工、电器设备及元件图纸,图纸大小2.38M,图纸格式为dwg,图纸软件为AutoCAD 2007,可供设计参考。
下载需要250金币
立即下载 收藏
图纸信息
作者
冉诺
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

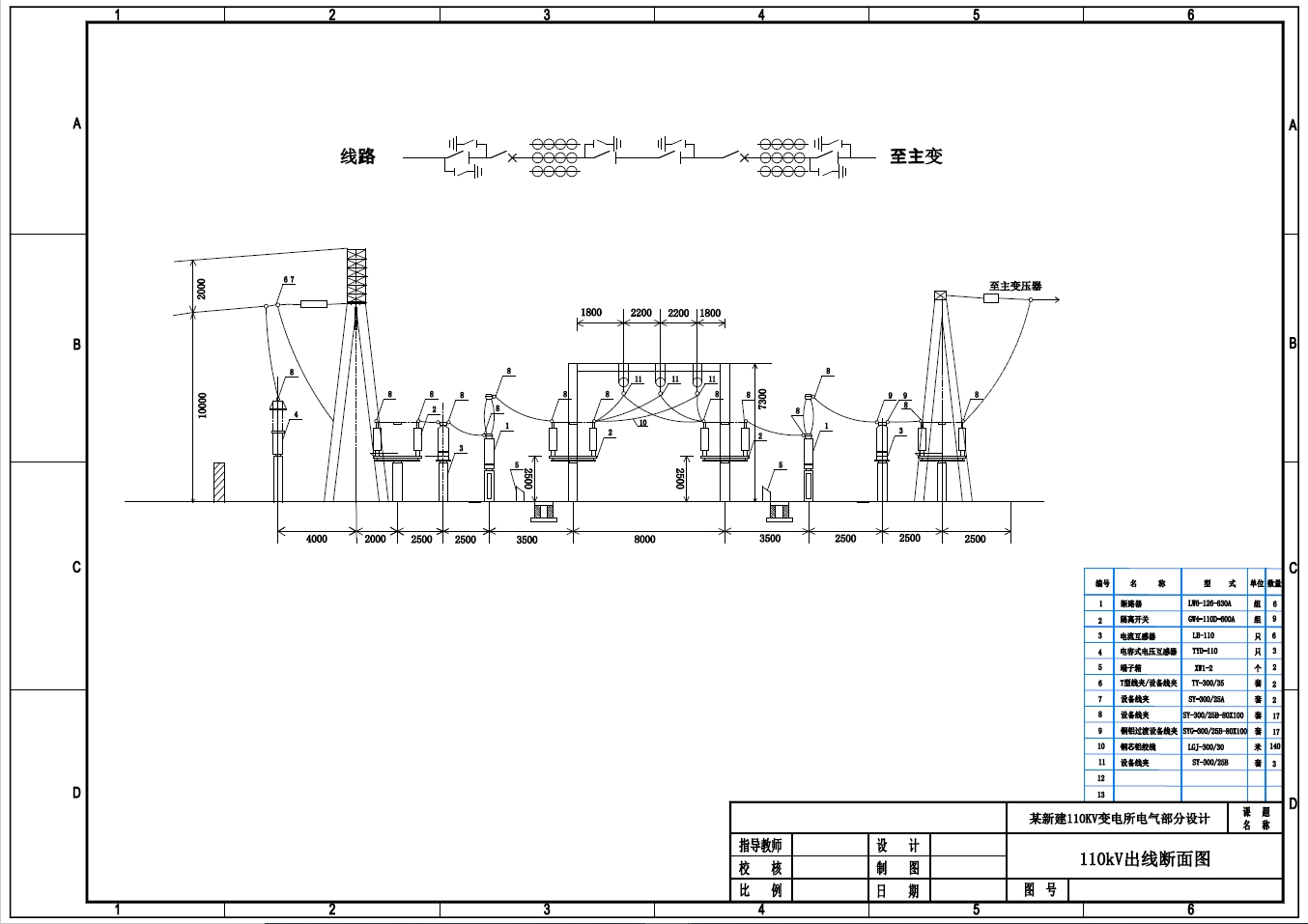

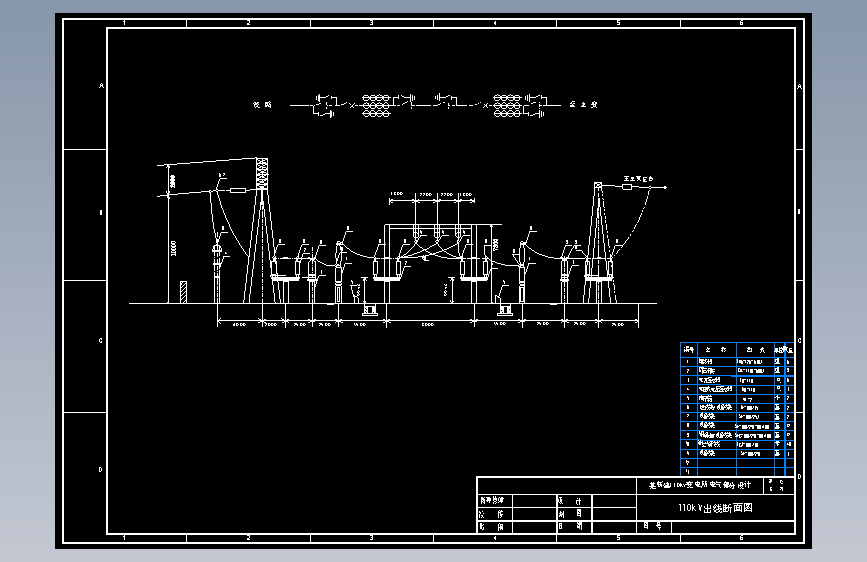

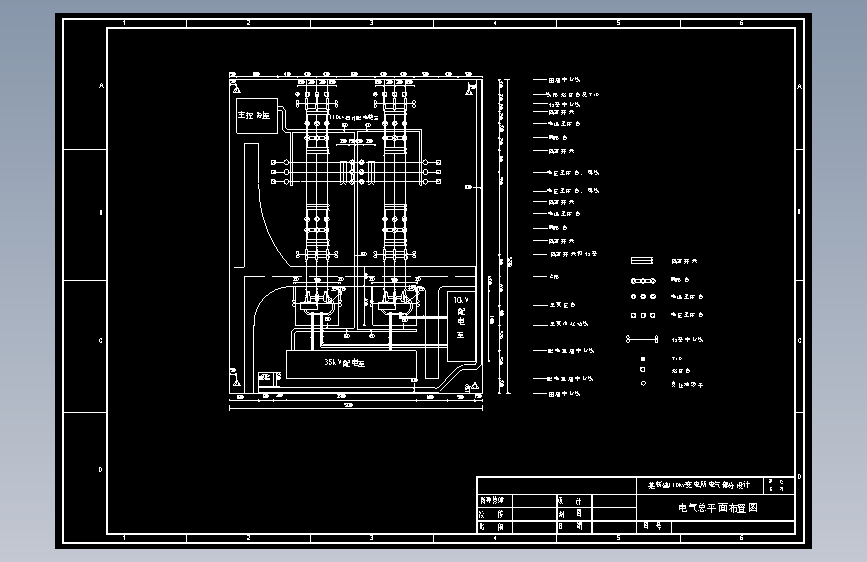

| 1 |  110kV出线断面图.dwg | 199.41K |

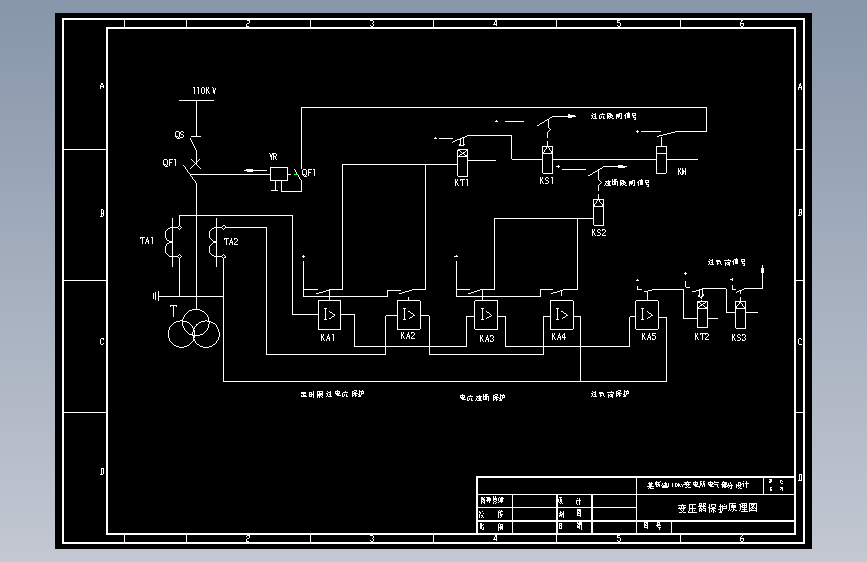

| 2 | 变压器保护原理图.dwg | 141.47K |

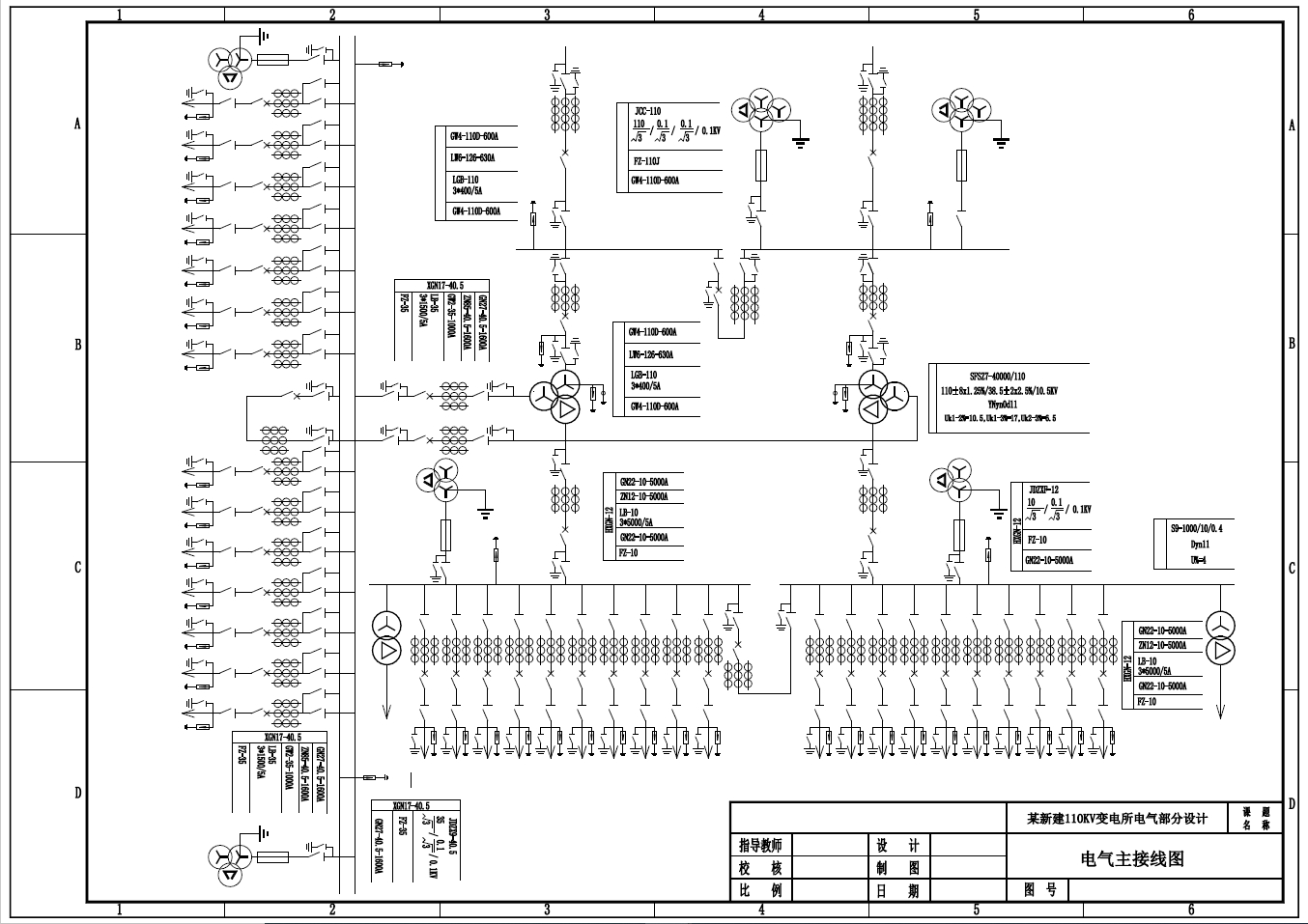

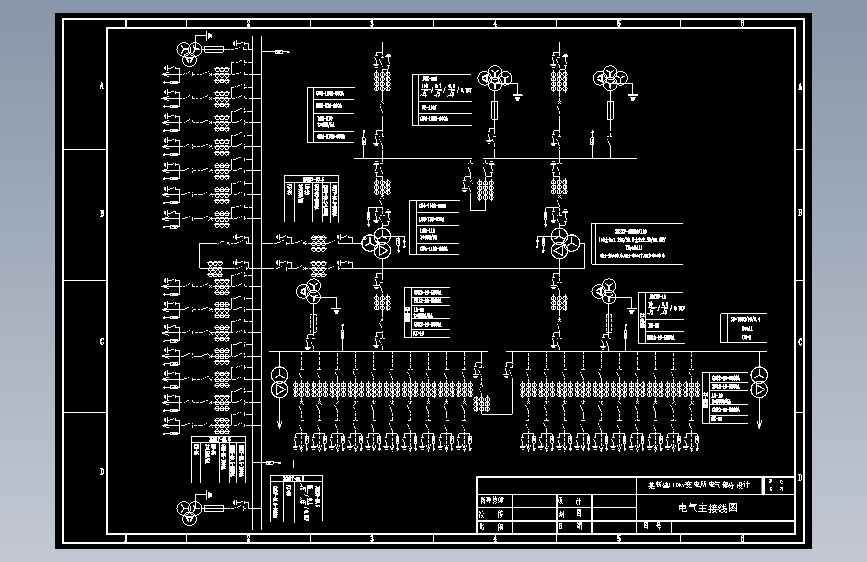

| 3 | 电气主接线图.dwg | 236.81K |
| 4 |  电气主接线图.dwl | 53B |
| 5 | 电气主接线图.dwl2 | 206B |
| 6 | 电气总平面布置图.dwg | 189.81K |
| 7 | 电气总平面布置图.dwl | 53B |
| 8 | 电气总平面布置图.dwl2 | 206B |

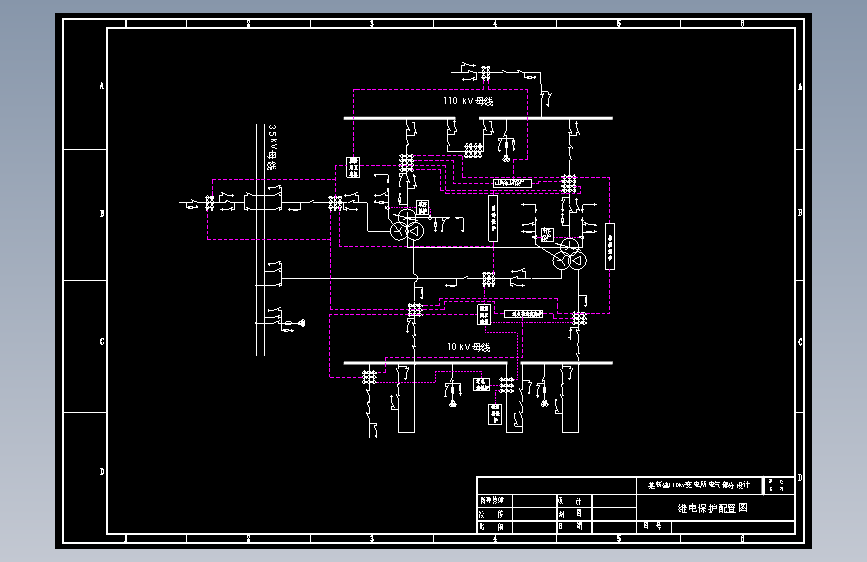

| 9 | 继电保护配置图.dwg | 130.13K |
| 10 | 继电保护配置图.dwl | 53B |
| 11 | 继电保护配置图.dwl2 | 206B |

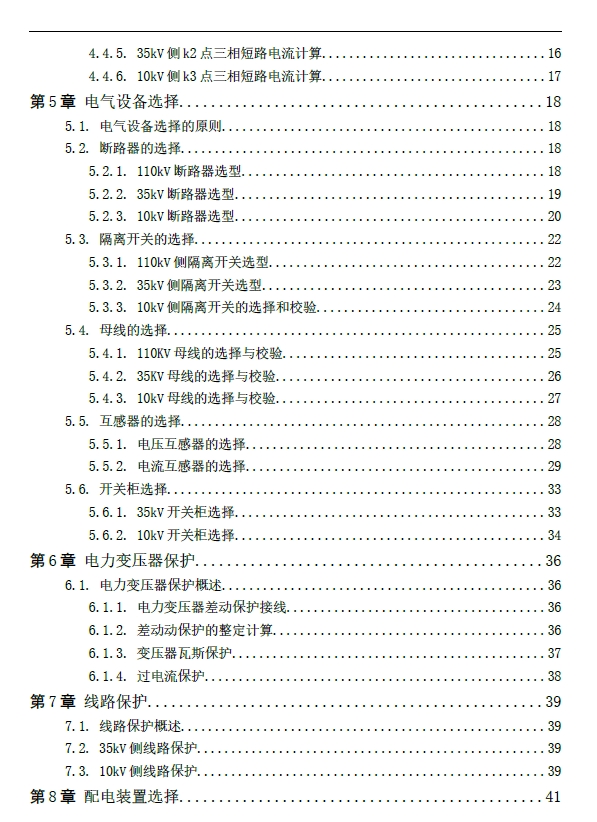

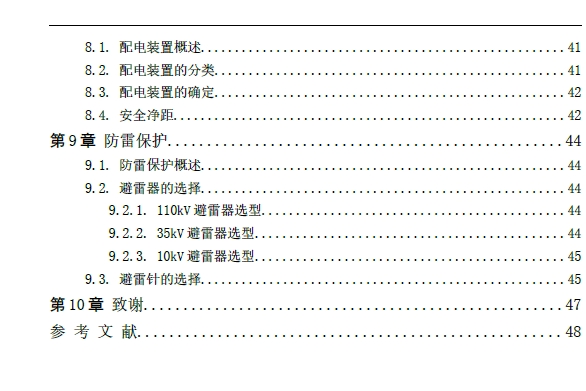

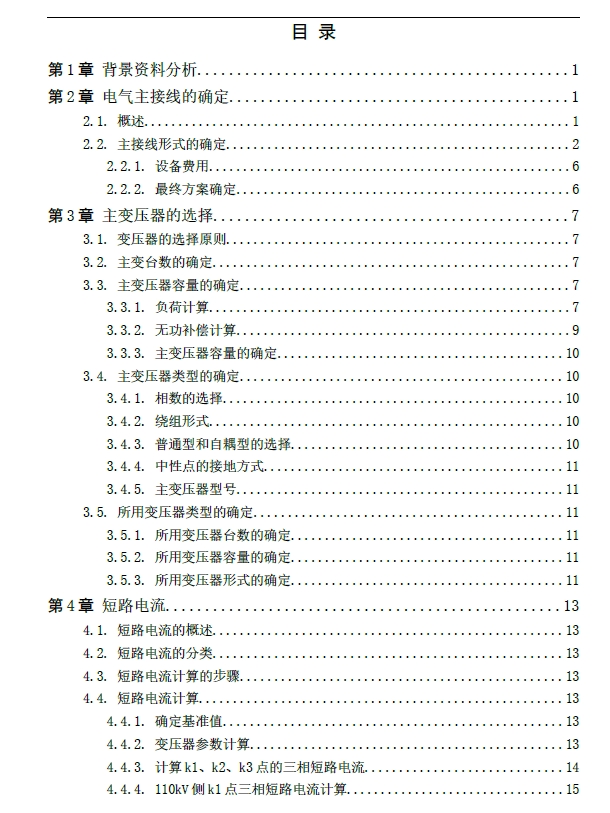

| 12 | 说明书.doc | 1.31M |
